Generator Vakum Terintegrasi Seri CTM/CTX I Pemasok

Rumah / Produk / Komponen Vakum / Generator Vakum Gabungan / Generator Vakum Terintegrasi Seri CTM/CTX I

Generator Vakum Terintegrasi Seri CTM/CTX I Generator Vakum Terintegrasi Seri CTM/CTX I
  • Generator Vakum Terintegrasi Seri CTM/CTX I
  • Generator Vakum Terintegrasi Seri CTM/CTX I
Generator Vakum Gabungan

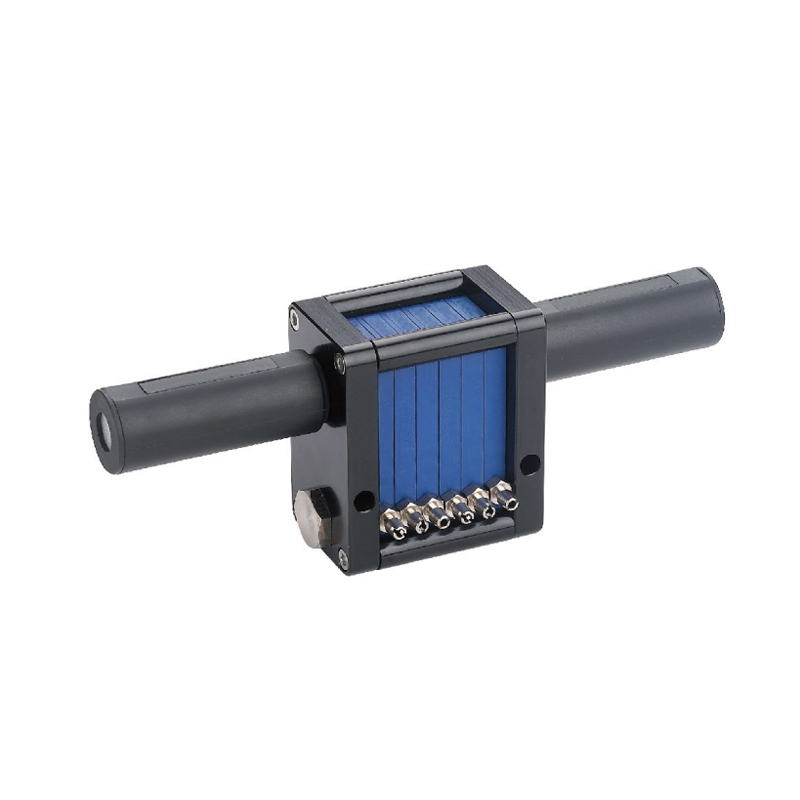

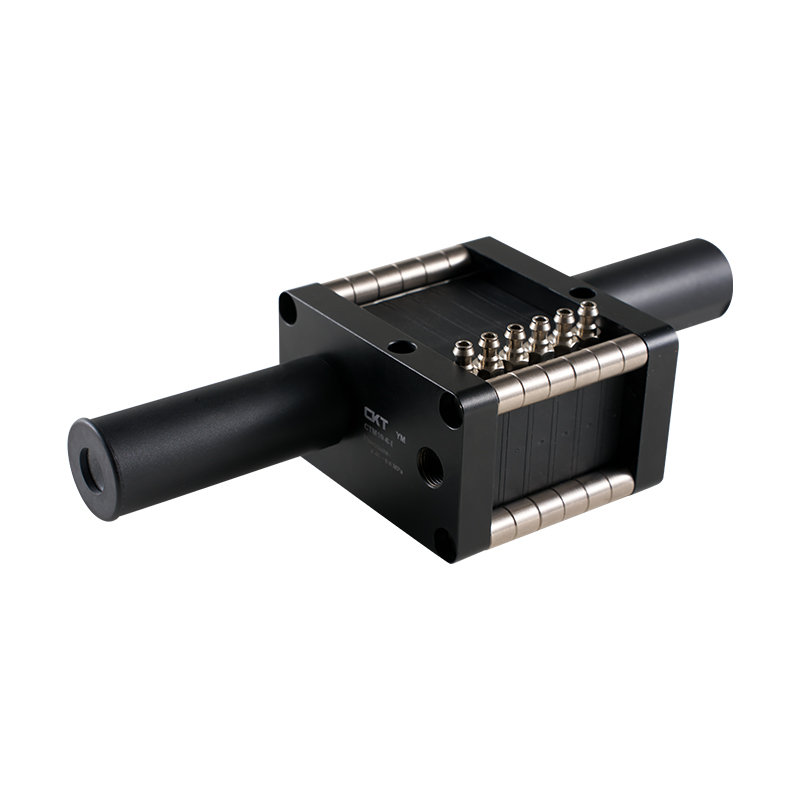

Generator Vakum Terintegrasi Seri CTM/CTX I

Generator Vakum Terintegrasi Seri CTM/CTX I adalah modul generator vakum kompak dan efisien yang dirancang untuk penanganan otomatis. Ini menghasilkan tekanan negatif seketika melalui pancaran udara bertekanan, menggantikan pompa vakum tradisional, dan cocok untuk skenario dengan ruang terbatas dan kecepatan tinggi.

Fitur utama

1. Teknologi jet entrainment

Tidak ada bagian mekanis yang bergerak, pembangkitan vakum pneumatik murni (nilai tipikal -85kPa), umur panjang dan bebas perawatan.

Saluran ekspansi multi-tahap mengurangi konsumsi gas lebih dari 40%, cocok untuk sumber gas 0,1-1,5MPa.

2. Kemampuan respon yang sangat cepat

Menetapkan/melepaskan vakum dalam milidetik, mendukung operasi frekuensi tinggi 300 kali/menit.

Pengoperasian rentang suhu yang luas (-20℃~80℃), tahan terhadap lingkungan debu dan kabut minyak.

3. Arsitektur siap pakai

Badan utama mengintegrasikan unit penyaringan dan peredam, yang dapat dihubungkan langsung ke mangkuk pengisap atau ujung lengan robot.

Desain modular mendukung pengaturan aliran frekuensi variabel dan kompatibel dengan kontrol PLC/IIoT.
4. Kemampuan beradaptasi skenario

Selesaikan keterbatasan ruang pada pergelangan tangan robot dan wujudkan genggaman vakum yang tertanam.
Desain bebas minyak memenuhi persyaratan kebersihan makanan/farmasi dan dapat menangani komponen elektronik tingkat milimeter.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Unit Vakum/Generator Vakum Seri ZK2
BERIKUTNYA：Tidak ada artikel berikutnya
  • Aliran vakum (L/mnt) dengan tingkat vakum berbeda (-kPa)
    Model Spesifik
    -kation     		Pasokan
    tekanan
    (batang)     		Udara
    konsumsi
    (L/menit)     		0 10 20 30 40 50 60 70 80 90 Maks.
    Tingkat Vakum
    (-kPa)
    CTM 05×1 4.5 12 25 15 12.5 11 10 7.5 5.5 2 0.6 - 85
    10×1 4.5 28 32 28 24 22 18 15 11 5 1.35 - 85
    CTX 05×1 4.5 18 23 14 10 9 7.5 6 4 2.8 1.5 0.44 92
    10×1 4.5 31 32 21 18 16 14 11 9.5 5.5 2.5 1.1 92

    Waktu evakuasi (s/L) untuk mencapai level yang berbeda (-kPa)
    Model Spesifik
    -kation     		Pasokan
    tekanan
    (batang)     		Udara
    konsumsi
    (L/menit)     		10 20 30 40 50 60 70 80 90 Maks.
    Tingkat Vakum
    (-kPa)
    CTM 05×1 4.5 12 0.2 0.59 1.1 1.58 2.4 3.52 5.3 10.3 - 85
    10×1 4.5 28 0.12 0.28 0.6 0.81 1.18 1.82 2.65 5.21 - 85
    CTX 05×1 4.5 18 0.21 0.81 1.52 2.35 3.48 4.85 6.57 10.5 19.3 92
    10×1 4.5 31 0.14 0.4 0.78 1.22 1.77 2.4 3.3 4.95 9.62 92

    Parameter Kinerja
    Model Spesifikcation Pasokan pressure
    (MPa)     		Maks.Vacuum Level
    (-kPa)     		Maks.vacuum flow
    (L/menit)     		Udara consumption
    (L/menit)     		Tingkat kebisingan
    (dB(A))     		Berat
    (g)     		Diameter selang yang direkomendasikan
    (mm)
    Udara supply
    (P)     		vakum
    (V)     		Lubang pembuangan
    (E)
    CTM 05×2 0,45-0,6 85 25×2 29-41 55-60 67 6 6 3/8×1
    05×3 25×3 44-64 55-60 80 6 3/8×1
    05×4 25×4 61-85 55-60 247 8 3/8×1
    05x5 25x5 71-104 60-65 255 8 3/8×1
    05x6 25×6 89-125 60-65 281 8 3/8×1
    05×7 25×7 104-145 60-65 299 8 3/8×1
    05×8 25×8 120-168 60-65 317 10 3/8×1
    05×9 25×9 132-190 60-65 335 10 3/8×1
    05×10 25×10 148-211 60-65 353 10 3/8×1
    05×11 25×11 165-232 60-65 371 10 3/8×1
    05×12 25×12 180-252 60-65 389 10 3/8x2
    05×13 25×13 195-275 60-65 417 10 3/8x2
    05×14 25×14 208-293 60-65 435 10 3/8×2
    05×15 25×15 225-316 60-65 453 12 3/8x2
    05×16 25×16 241-335 60-65 471 12 3/8×2
    CTM 10×2 0,45-0,6 85 32x2 61-85 55-60 67 8 6 3/8×1
    10×3 32×3 91-125 60-65 80 8 3/8×1
    10x4 32x4 121-167 60-65 247 10 3/8×1
    10x5 32×5 151-212 60-65 255 10 3/8×1
    10x6 32×6 185-255 60-65 281 10 3/8×2
    10x7 32x7 211-295 60-65 299 10 3/8×2
    10×8 32×8 241-335 60-65 327 10 3/8×2
    10×9 32×9 271-376 60-65 345 12 3/8×2
    10×10 32×10 301-421 60-65 363 12 3/8×2
    10×11 23×11 332-463 60-63 381 12 3/8x2
    10×12 23×12 361-505 60-63 399 12 3/8×2
    CTX 05×2 0,45-0,6 93 23×2 43-49 55-60 67 6 6 3/8×1
    05x3 23x3 65-73 55-60 80 6 3/8×1
    05x4 23x4 85-96 60-63 247 8 3/8×1
    05×5 23×5 106-121 60-63 255 8 3/8×1
    05×6 23x6 130-144 60-63 281 8 3/8×1
    05×7 23x7 151-167 60-63 299 8 3/8×1
    05×8 23x8 173-193 60-63 317 10 3/8×1
    05×9 23x9 195-217 60-63 335 10 3/8×1
    05×10 23×10 215-241 60-63 353 10 3/8×1
    05×11 23×11 238-265 60-63 371 10 3/8×1
    05×12 23×12 260-289 60-63 389 10 3/8×2
    05×13 32×13 281-313 60-63 417 10 3/8×2
    05×14 32×14 346-335 63-65 435 10 3/8×2
    05×15 32×15 389-361 63-65 453 10 3/8×2
    05×16 32×16 346-385 63-65 471 10 3/8x2
    CTX 10x2 0,45-0,6 93 32×2 87-96 60-63 67 6 6 3/8×1
    10x3 32x3 130-145 63-65 80 6 3/8×1
    10x4 32x4 173-193 63-65 247 8 3/8×1
    10x5 32x5 215-241 63-65 255 8 3/8×1
    10x6 32x6 260-288 63-65 281 10 3/8×2
    10x7 32x7 303-337 63-65 299 10 3/8x2
    10x8 32x8 346-385 63-65 327 10 3/8×2
    10x9 32×9 389-433 63-65 345 12 3/8x2
    10×10 32×10 433-481 63-65 363 12 3/8×2
    10×11 32×11 476-529 63-65 381 12 3/8×2
    10×12 32×12 519-578 63-65 399 12 3/8x2
    *Tandai: Suhu kerja produk seri ini -20°hingga 80°, tekanan suplai maksimum 7bar.

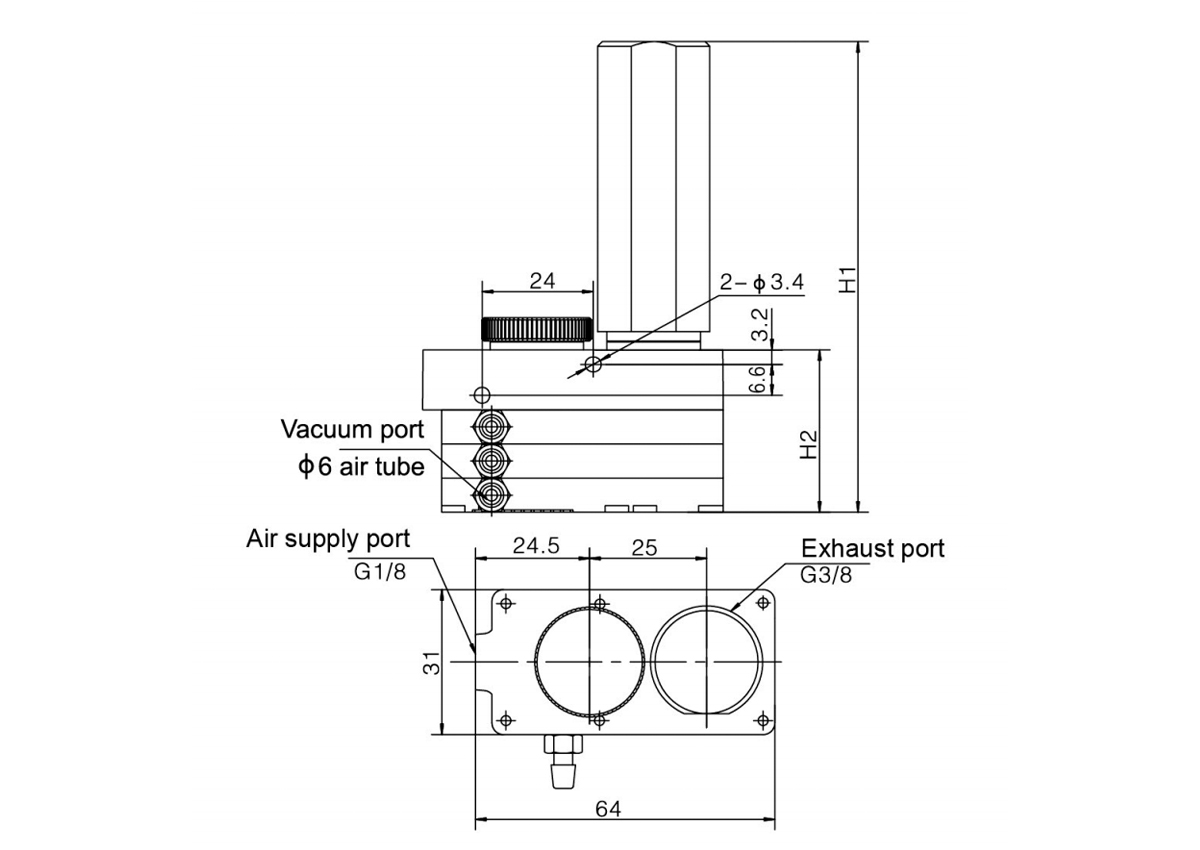

  • Model Spesifikasi H1 H2 Pelabuhan pasokan udara
    spesifikasi     		Port vakum
    spesifikasi     		Lubang pembuangan
    spesifikasi
    CT M
    CT X     		5(10)×2 91.5 27.5 G1/8F M5 φ6 Peredam eksternal
    5(10)×3 99 35 G1/8F M5 φ6 Peredam eksternal

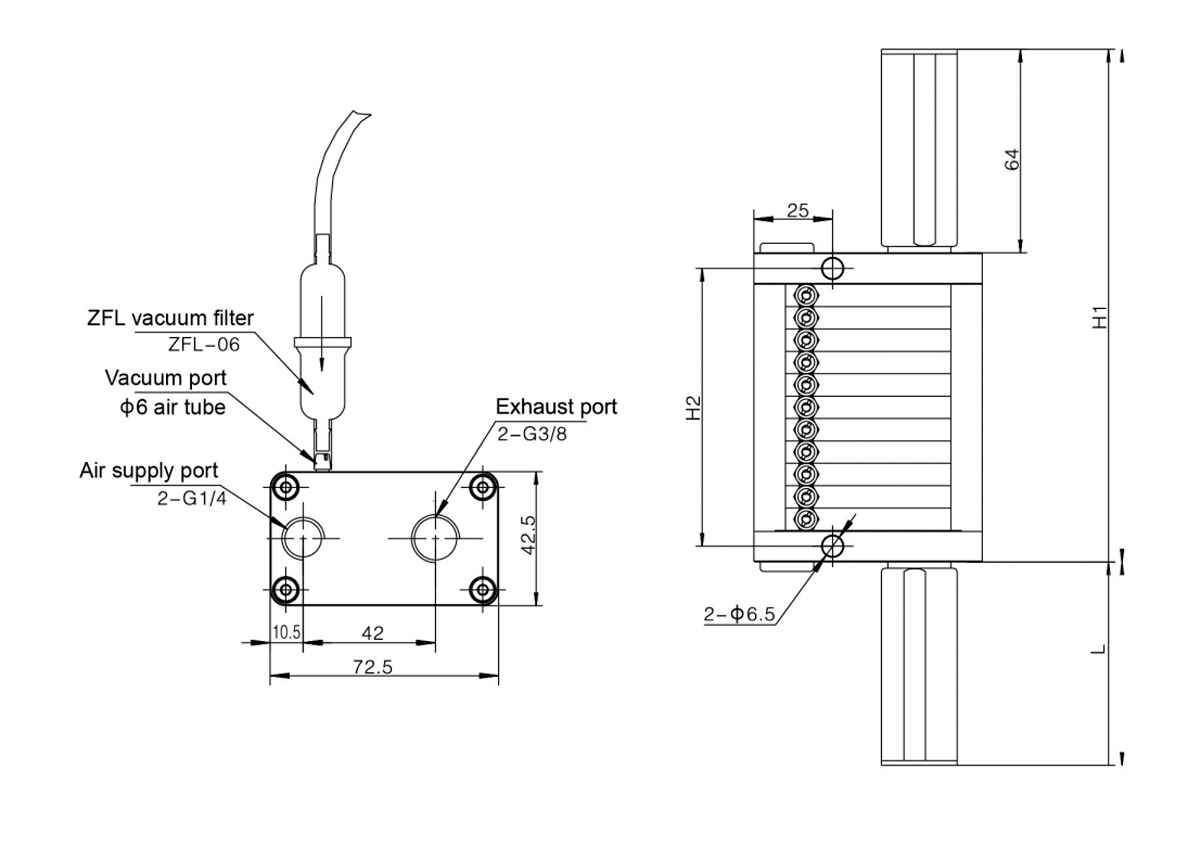

    Model Pelat komposit 5 10 Pelabuhan pasokan udara specification Port vakum specification Lubang pembuangan specification
    H1 H2 L H1 H2 L
    CTM
    CTX     		4 113 39 - 113 39 - G 1/4F M5 φ6
    Tabung udara     		Peredam suara eksternal
    5 121 47 - 121 47 -
    6 128 54 - 128 54 64
    7 135 61 - 135 61 64
    8 142 68 - 142 68 64
    9 150 76 - 150 76 64
    10 157 83 - 157 83 64
    11 164 90 - 164 90 64
    12 172 98 64 172 98 64
    13 179 105 64 - - -
    14 186 112 64 - - -
    15 194 120 64 - - -
    16 201 127 64 - - -
