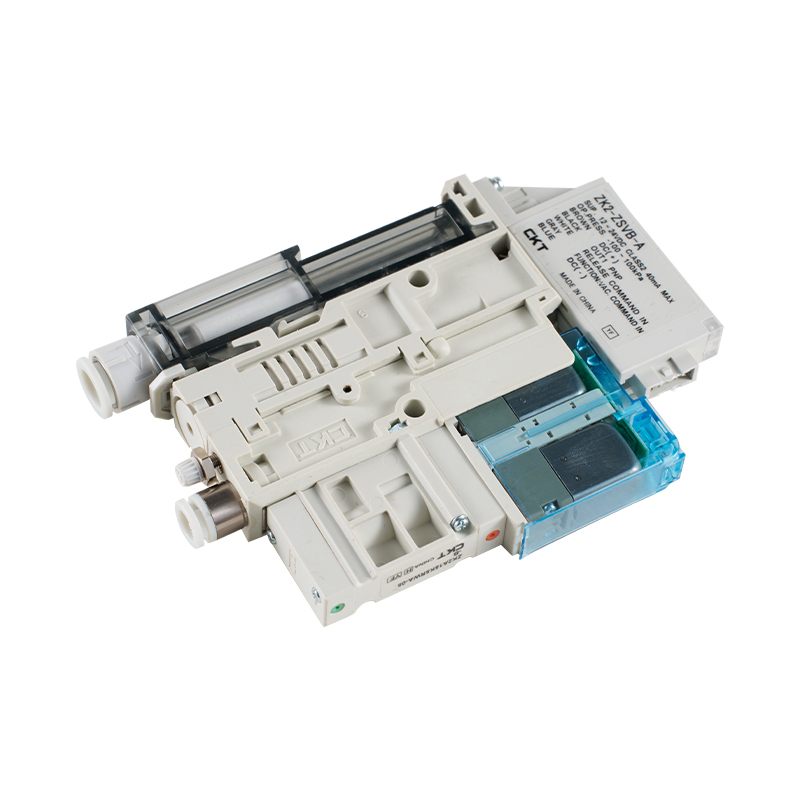

Generator Vakum Seri ZK2A

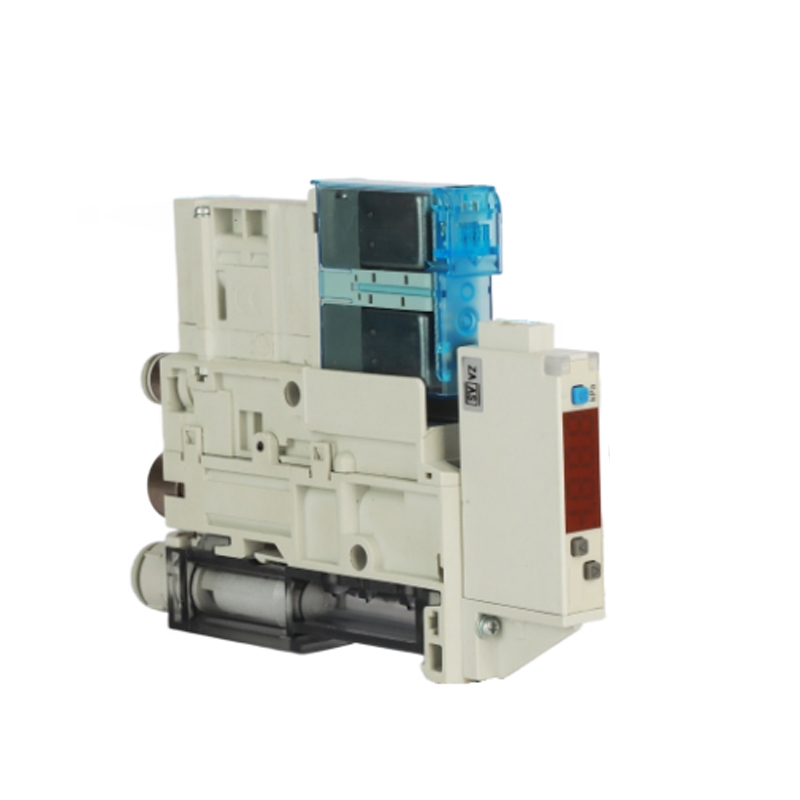

Generator Vakum Seri ZK2A adalah solusi pembangkitan vakum terintegrasi yang dirancang untuk adsorpsi dan penanganan material yang efisien dalam skenario otomasi industri. Strukturnya yang ringkas mengintegrasikan fungsi pembangkitan vakum, pemantauan status, dan kontrol aliran udara, serta mencapai pembentukan dan pelepasan vakum secara cepat melalui prinsip Venturi, yang cocok untuk kebutuhan genggaman stabil pada berbagai beban ringan hingga sedang.

Fitur inti
1. Desain konsumsi gas yang efisien: Optimalkan saluran aliran internal untuk mengurangi konsumsi udara bertekanan, menyeimbangkan konsumsi energi dan kinerja hisap
2. Antarmuka modular: Antarmuka gas dan listrik standar mendukung integrasi cepat ke ujung lengan robot atau pipa perkakas
3. Mekanisme umpan balik status: Port penginderaan vakum internal dapat dihubungkan ke sakelar tekanan eksternal untuk memantau status adsorpsi secara real time
4. Struktur anti polusi: Desain tanpa komponen bergerak mengurangi tingkat kegagalan dan beradaptasi dengan kondisi kerja yang kompleks seperti debu dan serpihan
5. Konfigurasi vakum multi-tahap: Menyediakan varian spesifikasi tenggorokan yang berbeda untuk memenuhi persyaratan aliran dan vakum yang berbeda
6. Kemasan kompak: Shell terintegrasi mengurangi sambungan pipa eksternal, menyederhanakan ruang pemasangan dan kompleksitas pemeliharaan

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Generator Vakum Seri VY
BERIKUTNYA：Unit Vakum/Generator Vakum Seri ZK2
  • Model (Model standar untuk unit sakelar) ZK2-ZSE□□□-A(ZSE10) ZK2-ZSF□□□-A(ZSE10F)
    Kisaran tekanan terukur 0~-101kPa -100～100kPa
    Atur rentang tekanan, tampilkan rentang tekanan 10~-105kPa -105~105kPa
    Resistensi tekanan 500kPa
    Satuan pengaturan minimum 0,1kPa
    Tegangan catu daya DC 12–24 V ±10%, pulsa (p-p) kurang dari 10% (dengan perlindungan koneksi terbalik)
    Konsumsi saat ini Di bawah 40mA
    Ganti keluaran Format keluaran Rangkaian terbuka kolektor NPN atau PNP 2 output (dapat dipilih)
    Arus beban maksimum 80mA
    Tegangan maksimum yang diberikan 28V (saat keluaran NPN)
    Tegangan sisa Di bawah 2V (saat arus beban 80mA)
    Waktu respons Kurang dari 2,5 ms (saat menggunakan fungsi anti-osilasi: pilih 20, 100, 500, 1000, atau 2000 ms)
    Perlindungan sirkuit pendek Memiliki
    Pengulangan ±0,2%F.S. ±1 angka
    Penundaan Penundaan mode Variabel dari 0 Catatan)
    Mode perbandingan batas atas dan bawah
    Modus tampilan Tampilan 1 warna LED 7 segmen 31/2 digit (merah)
    Akurasi tampilan ±2% skala penuh ±1 digit (pada suhu sekitar 25 ± 3°C)
    Lampu indikator tindakan Saat keluaran sakelar ON, lampu menyala. KELUAR1: hijau KELUAR2: merah
    Tahan terhadap lingkungan Struktur pelindung IP40
    Kisaran suhu Kondisi penyimpanan: -10 hingga 60°C (tanpa kondensasi, tanpa pembekuan)
    Kisaran kelembaban Selama pengoperasian dan penyimpanan: 35–85% RH (tanpa kondensasi)
    Tahan tegangan AC1000V 1 menit Antara unit pengisi daya dan wadahnya
    Resistensi isolasi 50 MΩ atau lebih tinggi (DC 500 V megohm) antara unit pengisi daya dan casing
    Karakteristik suhu ±2% F.S. (berdasarkan suhu sekitar 25°C)
    Kawat Kabel berinsulasi karet etilen tahan minyak, 5 inti, 0,35 mm², 2 m Luas penampang konduktor: 0,15 mm² (AWG 26) Diameter luar insulasi: 1,0 mm
    Catatan: Ketika tekanan berfluktuasi di sekitar nilai yang ditetapkan, osilasi akan terjadi jika histeresis tidak diatur di atas rentang fluktuasi.

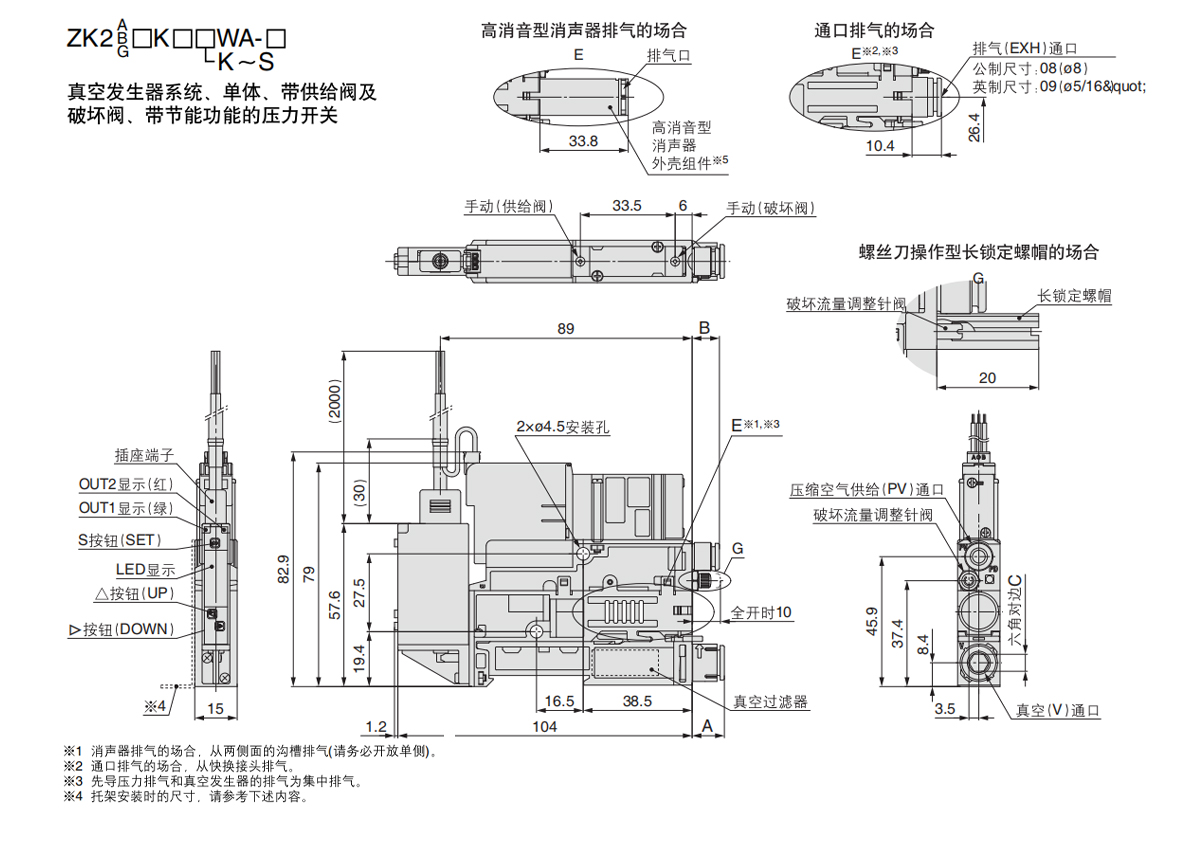

    Sakelar tekanan vakum dengan fungsi hemat energi
    Model ZK2-ZSV□□□-A
    Kisaran tekanan terukur -100~100kPa
    Atur rentang tekanan -105～105kPa
    Resistensi tekanan 500kPa
    Satuan pengaturan minimum 0,1kPa
    Tegangan catu daya DC 12–24 V ±10% pulsa (p-p) kurang dari 10% (dengan perlindungan koneksi terbalik)
    Konsumsi saat ini Di bawah 40mA
    Ganti keluaran Format keluaran Kolektor terbuka NPN atau PNP OUT1: Kegunaan umum: OUT2: Untuk kontrol katup
    Arus beban maksimum 80mA
    Tegangan maksimum yang diberikan DC26.4V
    Tegangan sisa Di bawah 2V (saat arus beban 80mA)
    Waktu respons Kurang dari 2,5 ms (saat menggunakan fungsi anti-osilasi: pilih 20, 100, 500, 1000, atau 2000 ms)
    Perlindungan sirkuit pendek Memiliki
    Pengulangan ±0,2%F.S. ±1 angka
    Penundaan Penundaan mode Variabel dari 0 Catatan)
    Modus tampilan Tampilan warna LED 7 segmen 31/2 digit (merah)
    Akurasi tampilan ±2% skala penuh ±1 digit (pada suhu sekitar 25 ± 3°C)
    Lampu indikator tindakan Saat keluaran sakelar ON, lampu menyala. KELUAR1: hijau KELUAR2: merah
    Tahan terhadap lingkungan Struktur pelindung IP40
    Kisaran suhu pengoperasian 5~50℃
    Tahan tegangan Unit dan wadah pengisi daya AC1000V 1 menit
    Resistensi isolasi 50 MΩ atau lebih tinggi (DC 500 V megohm) antara unit pengisi daya dan casing
    Karakteristik suhu ±2% F.S. (pada 25°C dalam kisaran suhu pengoperasian 5 hingga 50°C)
    Kawat Kabel 5 inti Ø3,5, 2m Luas penampang konduktor: 0,15mm² (AWG26) Diameter luar isolator: 1,0mm
    Catatan: Ketika tekanan berfluktuasi di sekitar nilai yang ditetapkan, osilasi akan terjadi jika histeresis tidak diatur di atas rentang fluktuasi.

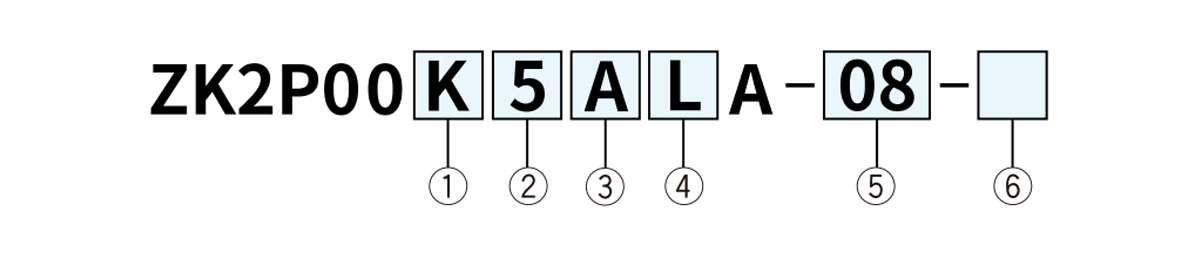

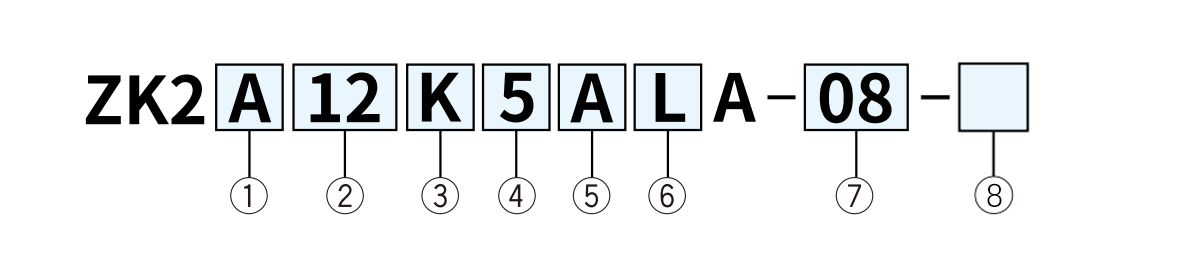

  • ①Kombinasi katup suplai dan katup pecah ③Sakelar tekanan vakum, sensor tekanan
    Tandai Katup suplai Katup penghancur Tandai Ketik Kisaran tekanan
    [kPa]     		Spesifikasi
    N.C. Mandiri N.C. NPN PNP Konversi satuan
    Fungsi Catatan 3)
    K ● - ● 2 keluaran
    R - ●Catatan 2) ● A Sakelar tekanan vakum 0~-101 ● - ●
    Catatan 1) Pasang katup pecah atau katup pemasukan atmosfer di tengah pipa vakum.
    Catatan 2) Ketika diberi energi selama 20 ms atau lebih, keadaan pembangkitan vakum dipertahankan, dan ketika katup pecah diberi energi, vakum dihentikan.     		B ● - Tidak ada (satuan SI tetap)
    C - ● ●
    ②Tegangan terukur (katup suplai, katup pecah) D - O Tidak ada (satuan SI tetap)
    Tandai Tegangan E -100~100 ● - ●
    5 DC24V F ● - Tidak ada (satuan SI tetap)
    H - ● ●
    6 DC12V J - ● Tidak ada (satuan SI tetap)
    Spesifikasi tanpa konversi satuan ditetapkan pada kPa.
    ④Spesifikasi steker (katup suplai, katup pecah, sakelar tekanan vakum ⑤ Saluran Vakum (V).
    Tandai Katup suplai ·Destruction valve used 300 mm(plug assembly) Catatan 4) 2m (kabel dengan steker) untuk sakelar tekanan vakum 3m (kabel terintegrasi) digunakan pada komponen sensor tekanan Tandai Pelabuhan vakum (V).
    L ● ● 06 Ø 6
    L1 Tidak ada ● 08 Ø 8
    L2 ● Tidak ada

    ② Diameter nosel ④Tegangan terukur (katup suplai, katup pecah) ⑤ Sakelar tekanan vakum/sensor tekanan
    Tandai Diameter nosel Tandai Tegangan Tandai Ketik Kisaran tekanan
    [kPa]     		Spesifikasi
    07 Ø 0.7 5 DC24V NPN PNP Dengan fungsi konversi satuan Catatan 4)
    10 Ø 1.0 2 keluaran
    12 Ø 1.2 6 DC12V A Sakelar tekanan vakum 0~-101 ● - ●
    15 Ø 1.5 B ● — Tidak ada (satuan SI tetap)
    C — ● ●
    D - ● Tidak ada (satuan SI tetap)
    ③Kombinasi katup suplai dan katup pecah E -100～100 ● — ●
    Tandai Katup suplai Katup penghancur F ● — Tidak ada (satuan SI tetap)
    N.C. Tipe pemeliharaan diri N.C. H — ● ●
    K ● ● J — ● Tidak ada (satuan SI tetap)
    R - ● Catatan 3) ● K Sakelar tekanan vakum with energy-saving function -100～100 ● - ●
    Catatan 3) Ketika diberi energi selama 20 ms atau lebih, keadaan pembangkitan vakum dipertahankan, dan ketika katup penghancur diberi energi, vakum berhenti. Q ● -
    —     		Tidak ada (satuan SI tetap)
    R — ● ●
    S - ● Tidak ada (satuan SI tetap)
    ⑥ Spesifikasi steker (katup suplai, katup pecah, sakelar tekanan vakum)
    Tandai Katup suplai, rupture valve used 300 mm (plug assembly) Catatan 5) 2m (kabel dengan steker) digunakan untuk saklar tekanan vakum ⑦Port vakum (V).
    L ● ● Tandai Pelabuhan vakum (V).
    L1 Tidak ada ● 06 Ø 6
    L2 ● Tidak ada 08 Ø 8
    W Dengan fungsi hemat energi Digunakan dalam sakelar tekanan vakum

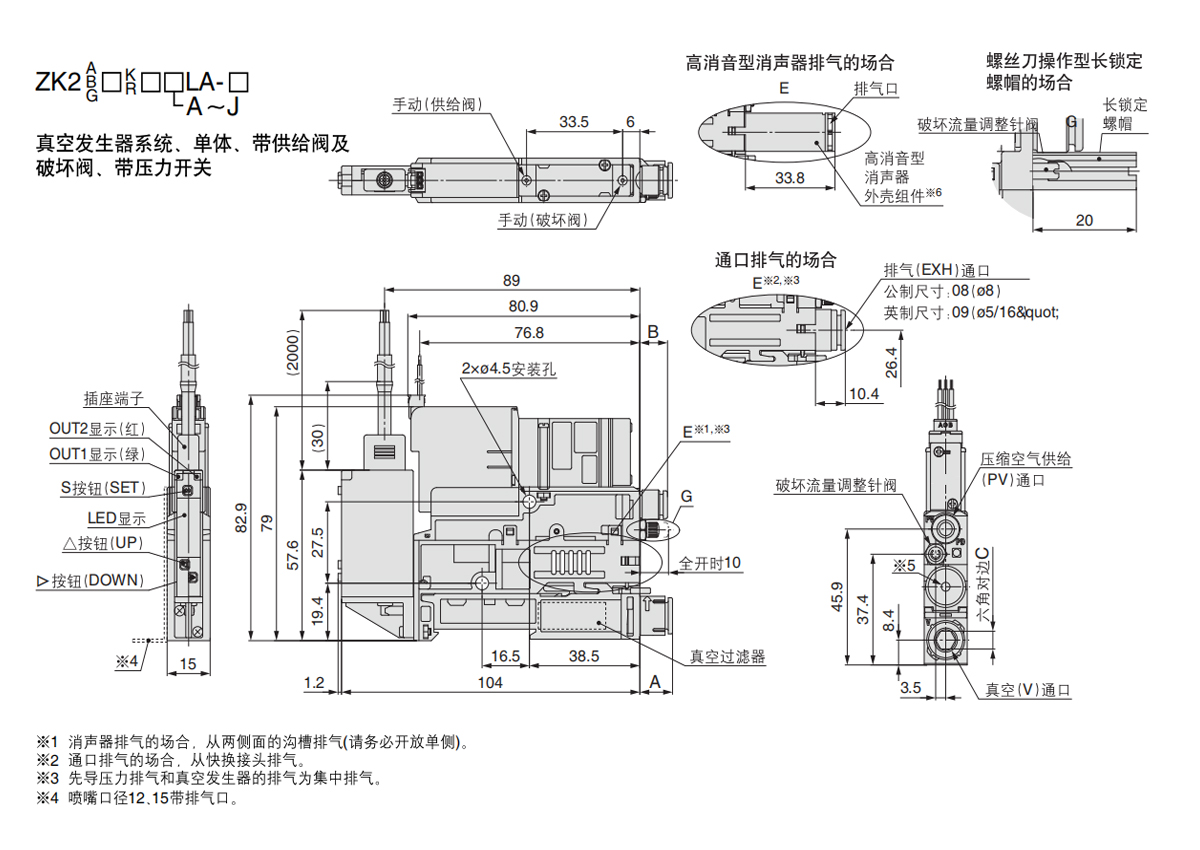

  • Pembukaan tipe V A C Jenis koneksi PV B
    Dimensi metrik 06 Ø6 8.25 4 Dimensi metrik 06 06 9.7
    08 08 11.4 6
    Dimensi kekaisaran 07 01/4" 9.7 4.76 Dimensi kekaisaran 07 01/4" 12.3
    09 16/05" 11.4 6

    Pembukaan tipe V A C Jenis koneksi PV B
    Dimensi metrik 06 06 8.25 4 Dimensi metrik 06 Ø6 9.7
    08 08 11.4 6
    Dimensi kekaisaran 07 01/4" 9.7 4.76 Dimensi kekaisaran 07 01/4" 12.3
    09 Ø5/16" 11.4 6

    Sistem Pompa vakum
    Tipe utama Satuan tunggal
    Metode pembuangan Tidak ada peredam
    Contoh penggunaan, tujuan, dll. dari spesifikasi ini Tingkat vakum -
    Knalpot -
    Melanggar tekanan Tekanan yang sama seperti PS

    Sistem Generator vakum
    Tipe utama Satuan tunggal
    Metode pembuangan Knalpot peredam
    Contoh penggunaan, tujuan, dll. dari spesifikasi ini Tingkat vakum -
    Knalpot Emisi dalam lingkungan operasi
    Melanggar tekanan Sama seperti tekanan PV

    Sistem Generator vakum
    Tipe utama Satuan tunggal
    Metode pembuangan Buka knalpot
    Contoh penggunaan, tujuan, dll. dari spesifikasi ini Tingkat vakum -
    Knalpot Membutuhkan knalpot terpisah setelah pemipaan
    Melanggar tekanan Sama seperti tekanan PV

    Sistem Generator vakum
    Tipe utama Satuan tunggal
    Metode pembuangan Knalpot peredam kebisingan tinggi
    Contoh penggunaan, tujuan, dll. dari spesifikasi ini Tingkat vakum -
    Knalpot Emisi dalam lingkungan operasi
    Melanggar tekanan Sama seperti tekanan PV
