Silinder Pemasangan Gratis Seri CU/CUK Pemasok

Rumah / Produk / Silinder Udara / Silinder Pemasangan Gratis / Silinder Pemasangan Gratis Seri CU/CUK

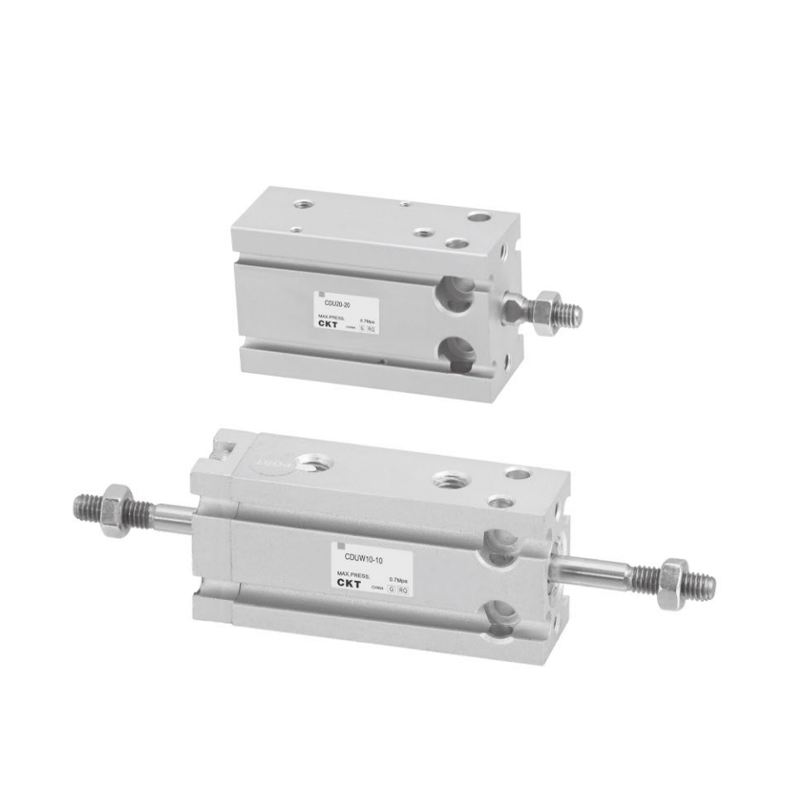

Silinder Pemasangan Gratis Seri CU/CUK
  • Silinder Pemasangan Gratis Seri CU/CUK
Silinder Pemasangan Gratis

Silinder Pemasangan Gratis Seri CU/CUK

Silinder Pemasangan Bebas Seri CU/CUK adalah silinder pemasangan bebas modular yang mencapai integrasi mekanis yang sangat fleksibel melalui optimalisasi struktural. Desainnya berfokus pada penyederhanaan proses pemasangan dan adaptasi terhadap berbagai kondisi kerja, serta cocok untuk persyaratan kontrol gerakan presisi dalam skenario beban dinamis.

Fitur Inti
▸ Kebebasan struktural: Bodinya menyediakan antarmuka tetap multi-aksial, mendukung postur pemasangan non-standar, dan menghilangkan komponen adaptor;

▸ Struktur ringan dan kompak: Desain bodi dengan inersia rendah secara signifikan mengurangi beban sistem dan mengoptimalkan pemanfaatan ruang;

▸ Beberapa opsi spesifikasi: Mencakup berbagai diameter silinder dan kombinasi langkah, beradaptasi dengan skenario beban dan perpindahan yang berbeda;

▸ Panduan stabilitas tinggi: Struktur pemandu batang piston tanah presisi satu bagian untuk mencapai pengoperasian jangka panjang dan stabil bebas oli;

▸ Sistem sensor bawaan: Desain kemasan tertanam dari saklar kopling magnetik menghilangkan risiko gangguan eksternal dan mengintegrasikan umpan balik posisi.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Silinder Instalasi Kecil Gratis Seri CUJB
BERIKUTNYA：Tidak ada artikel berikutnya
  • Ukuran lubang (mm) 6 10 16 20 25 32
    Cairan Udara
    Tindakan Akting ganda
    Akting tunggal: Pengembalian/perpanjangan pegas
    Tekanan Operasional Maks 0,7MPa
    Minimal.
    Beroperasi
    Tekanan
    (MPa)     		Ganda
    akting     		Tiang tunggal 0.12 0.06 0.05
    Ganda rod, non-rotating rod, pneumatic cushioning 0.15 0.1 0.08
    Tipe batang ganda tidak berputar 0.18 0.13 0.11
    Lajang
    akting     		Standar 0.2 0.15 0.13
    Batang yang tidak berputar 0.23 0.18 0.16
    Suhu Sekitar dan Suhu Cairan Dengan sakelar otomatis: -10~60℃, Tanpa sakelar otomatis: -10~70℃
    Bantal Kedua ujung bumper karet
    Kecepatan Piston 50~500 mm/dtk
    Toleransi Panjang Stroke (mm) 1
    Pelumasan Tidak diperlukan
    Pemasangan Pemasangan gratis (beberapa slot pemasangan)
    Akurasi Batang tidak berputar ±0,8° ±0,5°
    Ukuran Pelabuhan M5×0,8 45665
    *Jika perlu meminyaki, harap gunakan Oli Turbin No. 1 ISOVG32.

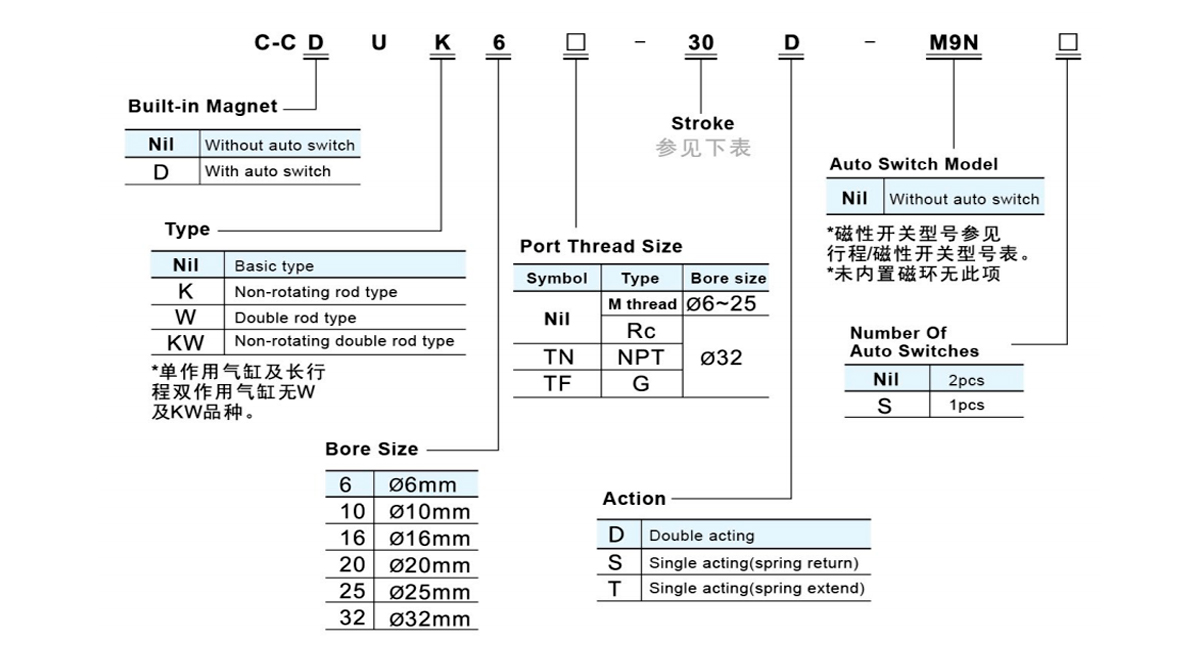

  • Model Sakelar Otomatis Strokel
    Membosankan
    ukuran
    (mm)     		Langkah Standar (mm) Pukulan yang panjang
    (akting ganda)
    *Model Peralihan Otomatis
    (pemasangan langsung)
    Akting ganda Akting tunggal
    6 5,10,15,
    20,25,30     		5,10,15 40         .            50 .         60 M9N
    M9B
    M9P
    10
    16
    20 5,10,15,20,
    25,30,40,50     		60,70
    80,90
    100
    25
    32
    Penandaan panjang kawat: Tanpa penandaan - 0,5 m, L - 3 m, Z - 5 m Contoh: M9N, M9NL

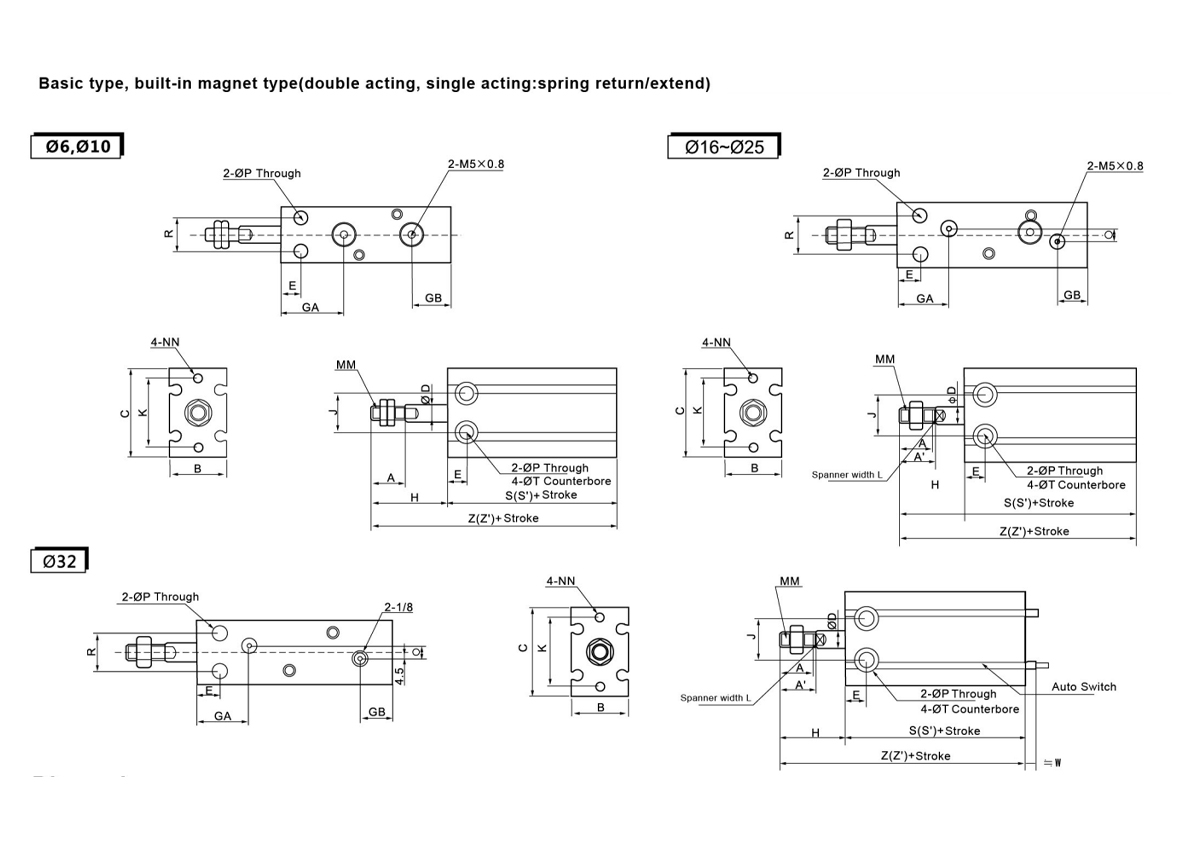

  • Dimensi
    Model A Sebuah' B C ØD E TIDAK GB J K L MM NN ØP Q R HAI
    C-C□ U6 7 - 13 22 3 7 15 10 10 17 - M3×0,5 M3×0,5
    Dalam5     		3.2 - 7 6dalam4.8
    C-C□ U10 10 - 15 24 4 7 16.5 10 11 18 - M4×0,7 M3×0,5 Deep5 3.2 - 9 6dalam5
    C-C□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 M5×0,8 M4×0,7 Deep6 4.5 4 12 7.6dalam6.5
    C-C□ U20 12 14 26 40 8 9 19 12.5 16 30 6 M6×1.0 M5×0,8 Deep8 5.5 9 16 9.3dalam8
    C-C□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 M8×1,25 M5×0,8Deep8 5.5 9 20 9.3dalam9
    C-C□ U32 19.5 22 40 62 12 11 23 13 24 48 10 M10×1,25 M6×1.0Dalam9 6.6 13.5 24 11dalam11.5
    Dimensi Akting Ganda
    Model H Tipe Dasar Magnet bawaan
    S Z W S' Z'
    C-C□ U6-□ D 13 33 46 2.5 33 46
    C-C□ U10-□ D 16 36 52 1 36 52
    C-C□ U16-□ D 16 30 46 0 40 56
    C-C□ U20-□ D 19 36 55 1 46 65
    C-C□ U25-□ D 23 40 63 -1 50 73
    C-C□ U32-□ D 27 42 69 -4 52 79
    Dimensi Akting Tunggal (Kembalinya Musim Semi).
    Model H Tipe Dasar Magnet bawaan
    S Z W S' Z'
    tanggal 5 tanggal 10 tanggal 15 tanggal 5 tanggal 10 tanggal 15 tanggal 5 tanggal 10 tanggal 15 tanggal 5 tanggal 10 tanggal 15
    C-C□ U6-□ S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    C-C□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    C-C□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    C-C□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    C-C□ U25-□ S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    C-C□ U32-□ S 27 47 52 62 74 79 89 -4 57 62 72 84 89 99
    Dimensi Akting Tunggal (Perpanjangan Pegas).
    Model H Tipe Dasar Magnet bawaan
    S Z W S' Z'
    tanggal 5 tanggal 10 tanggal 15 tanggal 5 tanggal 10 tanggal 15 tanggal 5 tanggal 10 tanggal 15 tanggal 5 tanggal 10 tanggal 15 tanggal 5 tanggal 10 tanggal 15
    C-C□ U6-□ T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    C-C□ U10-□ T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    C-C□ U16-□ T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    C-C□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    C-C□ U25-□ T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    C-C□ U32-□T 32 37 42 47 52 62 79 89 104 -4 57 62 72 89 99 114

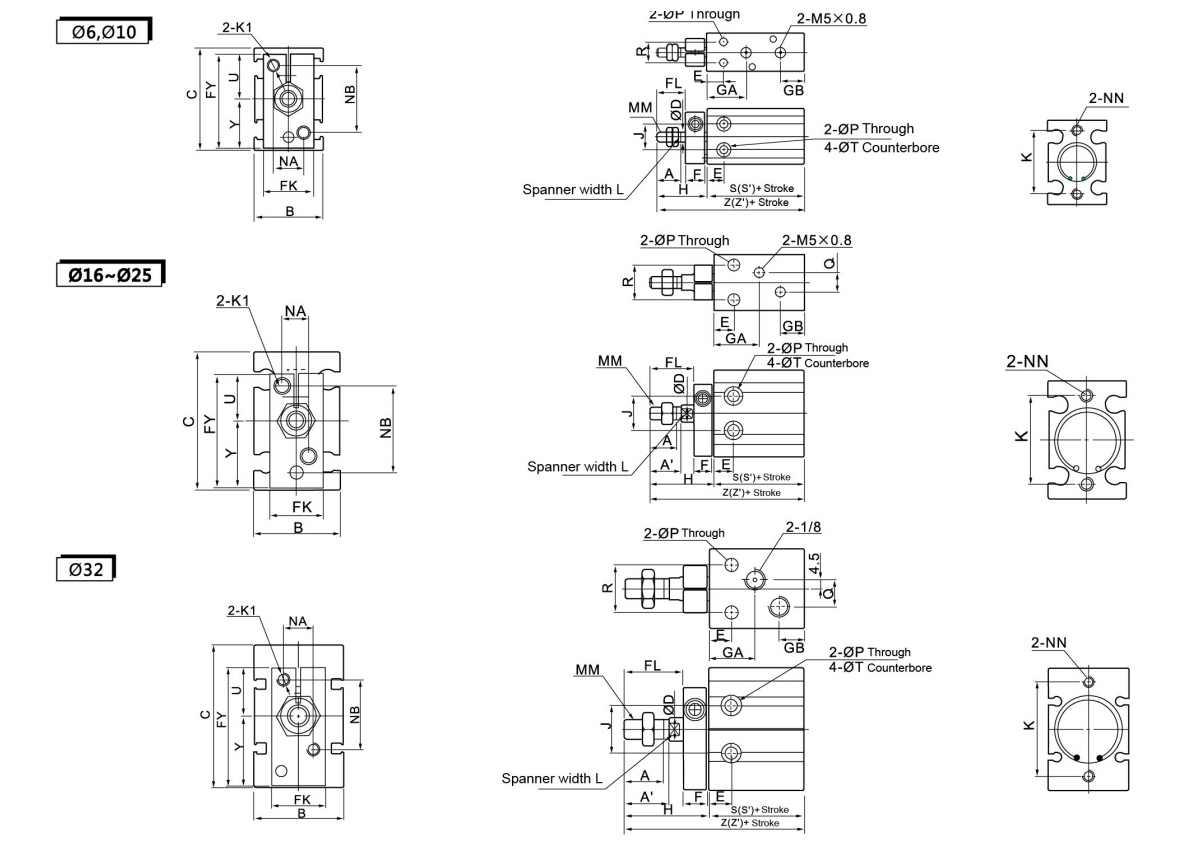

    Dimensi
    Model A Sebuah' B C ØD E F FL FK TA TIDAK GB H J K L MM TIDAK catatan NN ØP Q R HAI U Y K1
    C-C□ UK6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - M3×0,5 6 14 M3×0,5deep5 3.4 - 7 6dalam4.8 10 10.5 M3
    C-C□ UK10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - M4×0,7 7 15 M3×0,5deep5 3.4 - 9 6dalam5 10.5 11.5 M3
    C-C□ UK16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 M5×0,8 6 18 M4×0,7deep6 4.5 4 12 7.6dalam6.5 12.5 15.5 M4
    C-C□ UK20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 M6×1.0 8 20 M5×0,8deep8 5.5 9 16 9.3dalam8 13.5 19.5 M4
    C-C□ UK25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 M8×1,25 10 28 M5×0,8deep8 5.5 9 20 9.3dalam9 19 24.5 M5
    C-C□ UK32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 M10×1,25 12 32 M6×1.0dalam9 6.6 13.5 24 11dalam11.5 21 30.5 M5
    Dimensi Akting Ganda
    Model H Tanpa Otomatis
    Beralih     		Bawaan
    Saklar Magnet
    S Z W S' Z'
    C-C□ UK6-□D 18 33 51 2.5 33 51
    C-C□ UK10-□D 21 36 57 1 36 57
    C-C□ UK16-□D 26 30 56 0 40 66
    C-C□ UK20-□ D 29 36 65 1 46 75
    C-C□ UK25-□D 33 40 73 -1 50 83
    C-C□ UK32-□D 42 42 84 -4 52 94
    Dimensi Akting Tunggal (Kembalinya Musim Semi).
    Model H Tanpa Saklar Otomatis Magnet bawaan Switch
    S Z W S Z'
    tanggal 5 tanggal 10 tanggal 15 tanggal 5 tanggal 10 tanggal 15 tanggal 5 tanggal 10 tanggal 15 tanggal 5 tanggal 10 tanggal 15
    C-C□ UK6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    C-C□ UK10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    C-C□ UK16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    C-C□ UK20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    C-C□ UK25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    C-C□ UK32-□ S 42 47 52 62 89 94 104 -4 57 62 72 99 104 114
    Dimensi Akting Tunggal (Perpanjangan Pegas).
    Model H HAI U Y Tanpa Otomatis Switch Magnet bawaan Switch
    S Z W S' Z'
    tanggal 5 tanggal 10 tanggal 15 tanggal 5 tanggal 10 tanggal 15 tanggal 5 tanggal 10 tanggal 15 tanggal 5 tanggal 10 tanggal 15 tanggal 5 tanggal 10 tanggal 15
    C-C□ UK6-□T 23 28 33 6Dalam4.8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    C-C□ UK10-□T 26 31 36 6Dalam5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    C-C□ UK16-□T 31 36 41 7.6Dalam6.5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    C-C□ UK20-□ T 34 39 44 9.5Dalam8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    C-C□ UK25-□T 38 43 48 9.5Dalam9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    C-C□ UK32-□T 47 52 57 11Dalam11.5 21 30.5 47 52 62 94 104 119 -4 57 62 72 104 114 129
