Silinder Ringan Bertindak Ganda Batang Tunggal Seri CG1 Pemasok

Rumah / Produk / Silinder Udara / Silinder Mini / Silinder Ringan Bertindak Ganda Batang Tunggal Seri CG1

Silinder Ringan Bertindak Ganda Batang Tunggal Seri CG1 Silinder Ringan Bertindak Ganda Batang Tunggal Seri CG1 Silinder Ringan Bertindak Ganda Batang Tunggal Seri CG1
  • Silinder Ringan Bertindak Ganda Batang Tunggal Seri CG1
  • Silinder Ringan Bertindak Ganda Batang Tunggal Seri CG1
  • Silinder Ringan Bertindak Ganda Batang Tunggal Seri CG1
Silinder Mini

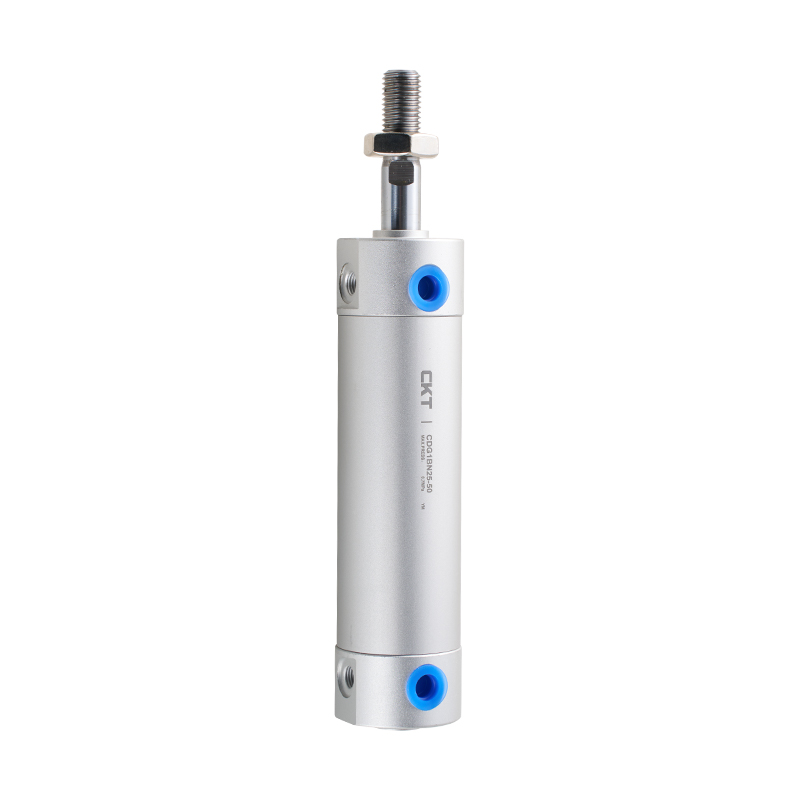

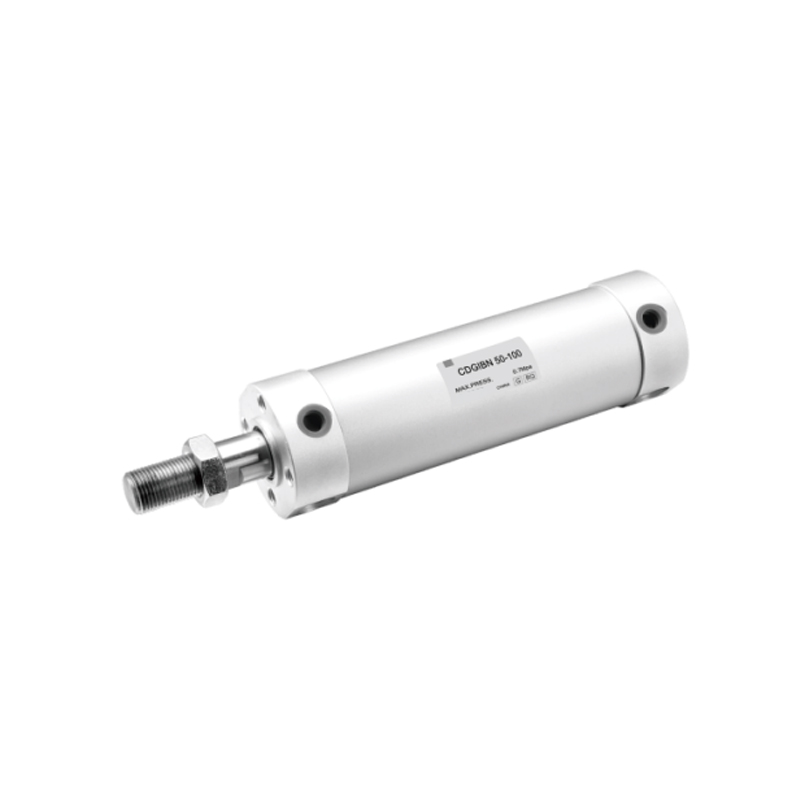

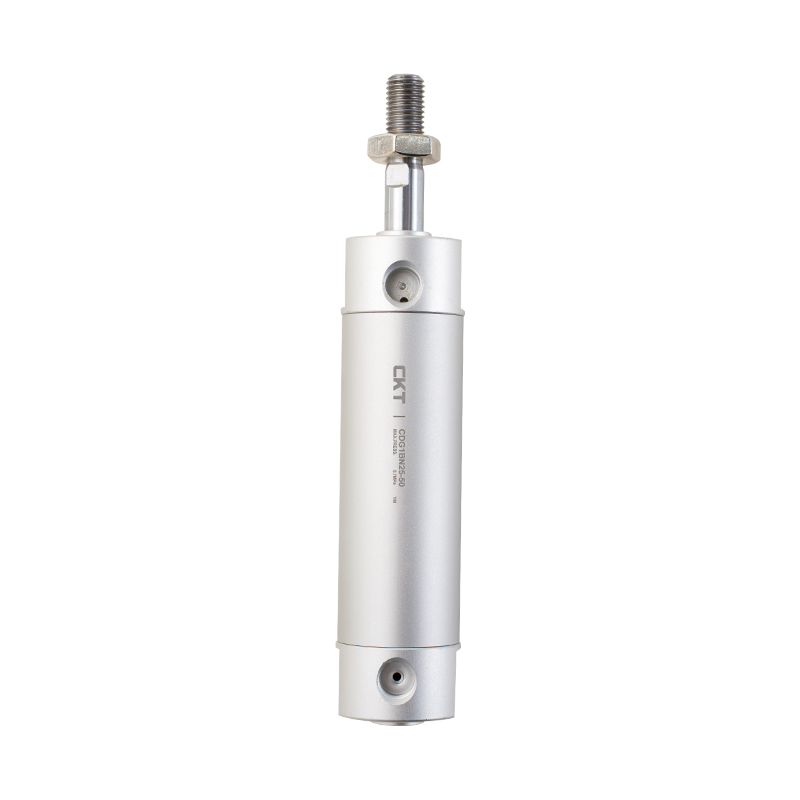

Silinder Ringan Bertindak Ganda Batang Tunggal Seri CG1

1. Penutup depan dan belakang dilengkapi dengan bantalan anti-tabrakan tetap untuk mengurangi dampak terbalik silinder;
2. Laras silinder dan penutup depan dan belakang dihubungkan dengan benang presisi untuk memastikan penyegelan dan stabilitas;
3. Penutup depan dilengkapi dengan bantalan pelumasan sendiri, dan tidak diperlukan pelumasan tambahan;
4. Berbagai bentuk instalasi tersedia untuk dipilih pelanggan, yang nyaman untuk digunakan;
5. Terdapat lubang pemasangan di kedua sisi penutup depan dan belakang;
6. Jenis penyangga udara dan karet bersifat opsional.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Tidak ada artikel sebelumnya
BERIKUTNYA：Silinder Mini Baja Tahan Karat Seri MI
  • Diameter silinder (mm) 20 25 32 40 50 63 80 100
    Cairan yang digunakan Udara
    Modus operasi Akting ganda
    Tekanan operasi maksimum 1.0MPa
    Tekanan operasi minimum 0,05MPa
    Suhu lingkungan dan cairan Sakelar magnetik: -10°C hingga 60°C
    Sakelar non-magnetik: -10°C hingga 70°C
    Kecepatan piston 50~1000 mm/dtk 50~700 mm/dtk
    Penyangga Bantalan karet/bantalan udara
    Toleransi panjang goresan mm ~1000:(0~ 1,4)
    ~1200:(0~ 1,8)     		~1000:(0~ 1,4)
    ~1500:(0~ 1,8)
    * Pelumasan Tidak diperlukan
    Diameter sambungan Rc 1/8 1/8 1/8 1/8 1/4 1/4 3/8 1/2
    *Jika perlu meminyaki, gunakan Oli Turbin No. 1 ISOVG32.

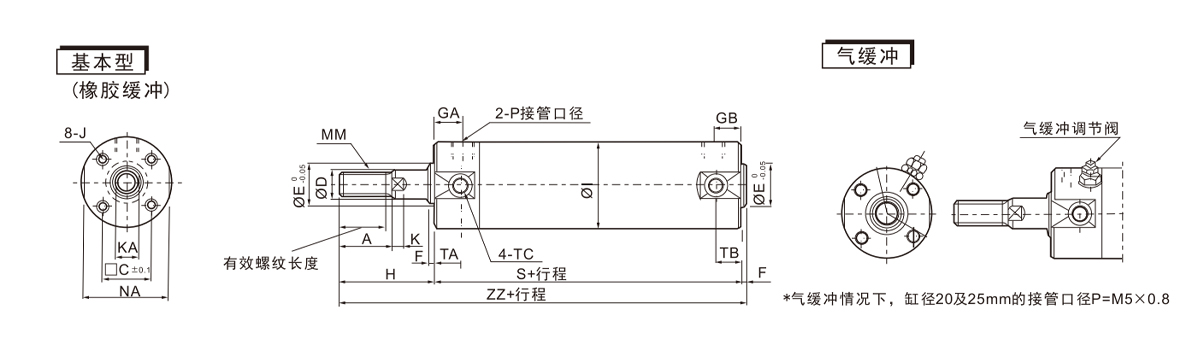

  • Diameter silinder (mm) Rentang perjalanan (mm) Panjang benang efektif A □C OD HAI F TIDAK GB I J K KA MM TIDAK P S TA TBCC karena H ZZ
    20 ~200 15.5 18 14 8 12 2 12 10 26 M4×0,7  Dalam7 4 6 M8×1,25 24 *1/8 69 11 11 M5×0,8 35 106
    25 ~300 19.5 22 16.5 10 14 2 12 10 31 M5×0,8  Deep7.5 5.5 8 M10×1,25 29 *1/8 69 11 11 M6×0,75 40 111
    32 ~300 19.5 22 20 12 18 2 12 10 38 M5×0,8  Deep8 5.5 10 M10×1,25 35.5 1/8 71 11 10 M8×1.0 40 113
    40 ~300 27 30 26 16 25 2 13 10 47 M6×1  Dalam12 6 14 M14×1,5 44 1/8 78 12 10 M10×1,25 50 130
    50 ~300 32 35 32 20 30 2 14 12 58 M8×1,25  Deep16 7 18 M18×1,5 55 1/4 90 13 12 M12×1,25 58 150
    63 ~300 32 35 38 20 32 2 14 12 72 M10×1,5  Dalam16 7 18 M18×1,5 69 1/4 90 13 12 M14×1,5 58 150
    80 ~300 37 40 50 25 40 3 20 16 89 M10×1,5  Dalam22 10 22 M22×1,5 80 3/8 108 - - 71 182
    100 ~300 37 40 60 30 50 3 20 16 110 M12×1,75  Dalam22 10 26 M26×1,5 100 1/2 108 - - 71 182

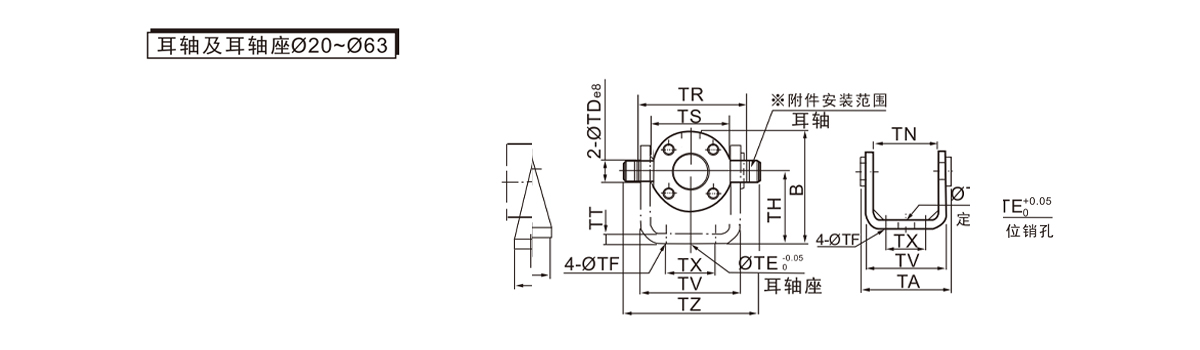

    Diameter silinder (mm) Sumbu telinga Tempat duduk poros telinga
    Nomor bagian ØTDeB Nomor bagian B TBCC HAI ØTF TH TR TS TT televisi DUA terima kasih TI TZ
    20 CG-T020 8 -0,025
    -0,047     		CG-020-24A 38 11 10 5.5 25 39 28 3.2 35.8 42 16 28 47.6
    25 CG-T025 10 -0,025
    -0,047     		CG-025-24A 45.5 11 10 5.5 30 43 33 3.2 39.8 42 20 28 53
    32 CG-T032 12 -0,032
    -0,059     		CG-032-24A 54 10 10 6.6 35 54.5 40 4.5 49.4 48 22 28 67.7
    40 CG-T040 14 -0,032
    -0,059     		CG-040-24A 63.5 10 10 6.6 40 65.5 49 4.5 58.4 56 30 30 78.7
    50 CG-T050 16 -0,032
    -0,059     		CG-050-24A 79 12 20 9 50 80 60 6 72.4 64 36 36 98.6
    63 CG-T063 18 -0,032
    -0,059     		CG-063-24A 96 12 20 11 60 98 74 8 90.4 74 46 46 119.2

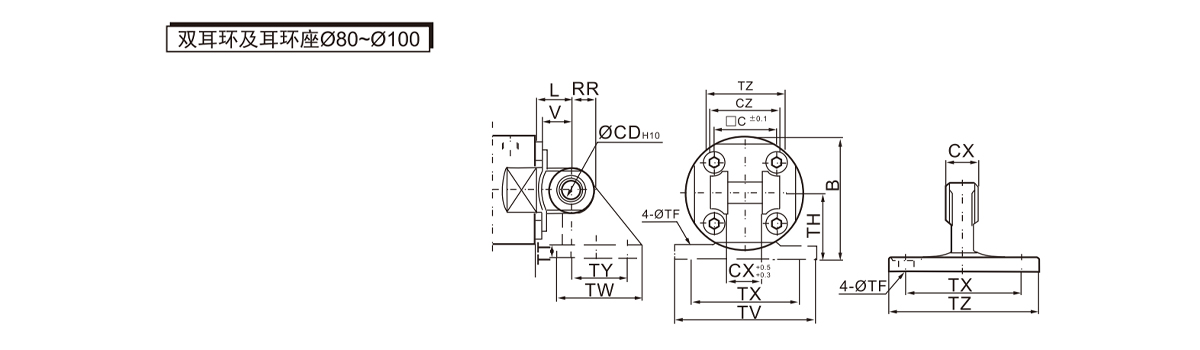

    Diameter silinder (mm) Anting ganda Tempat anting-anting
    Nomor bagian ØCD  H10 CX CZ L RR V Nomor bagian ØTF TH TT televisi DUA terima kasih TI TZ
    80 CG-D080 18 0.070
    0     		28 56 35 18 25 CG-080-24A 11 55 11 110 72 85 45 64
    100 CG-D100 22 0.084
    0     		32 64 43 20 31 CG-100-24A 13.5 65 12 130 93 100 60 72

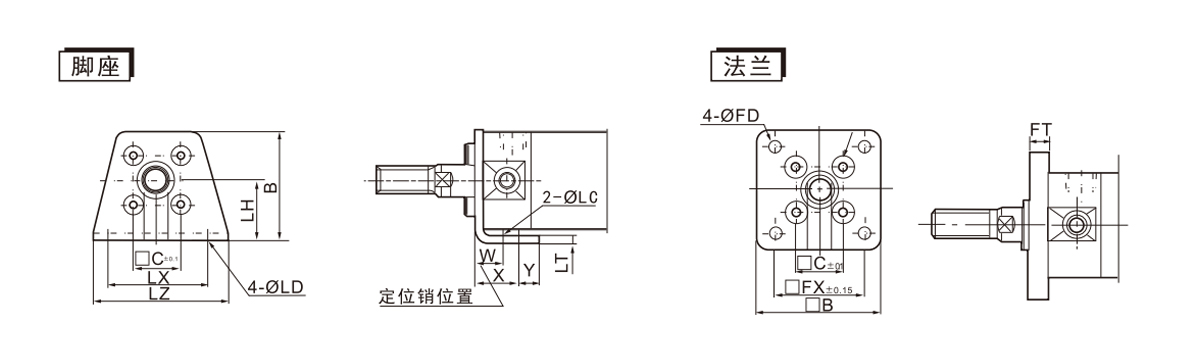

    Diameter silinder (mm) Pijakan kaki flensa
    Nomor bagian ØLC TUA LH LT LX LZ B W X Y Nomor bagian □B □FX ØFD FT
    20 CG-L020 4 5.5 20 3 32 44 34 10 15 7 CG-F020 40 28 5.5 6
    25 CG-L025 4 5.5 22 3 36 49 38.5 10 15 7 CG-F025 44 32 5.5 7
    32 CG-L032 4 6.6 25 3 44 58 45 10 16 8 CG-F032 53 38 6.6 7
    40 CG-L040 4 6.6 30 3 54 71 54.5 10 16.5 9 CG-F040 61 46 6.6 8
    50 CG-L050 5 9 40 4.5 66 86 70.5 17.5 22 11 CG-F050 76 58 9 9
    63 CG-L063 5 11 45 4.5 82 106 82.5 17.5 22 13 CG-F063 92 70 11 9
    80 CG-L080 6 11 55 4.5 100 125 101 20 28.5 14 CG-F080 104 82 11 11
    100 CG-L100 6 14 65 6 120 150 121 20 30 16 CG-F100 128 100 14 14

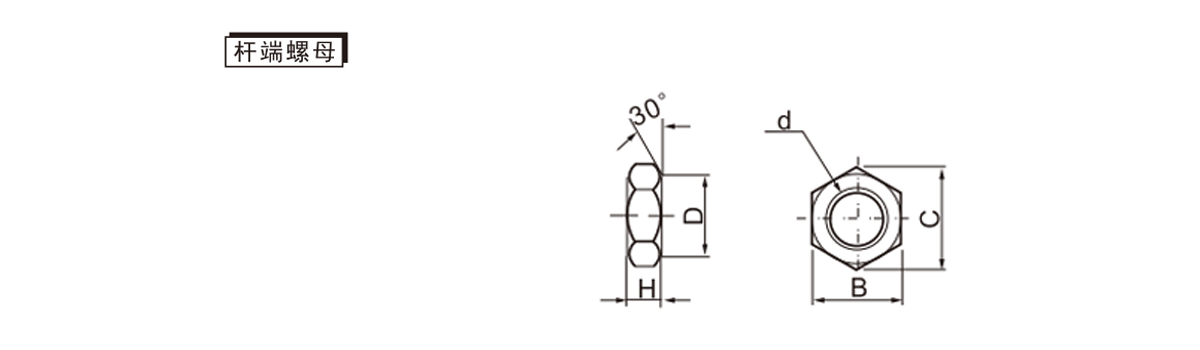

    Diameter silinder (mm) Rod end nut
    Nomor bagian d H B C D
    20 NT-02 M8×1,25 5 13 15 12.5
    2.532 tidak-03 M10×1,25 6 17 19.6 16.5
    40 NT-G04 M14×1,5 8 19 (21.9) 18
    5.063 NT-G05 M18×1,5 11 24 (27.7) 23
    80 NT-08 M22×1,5 13 32 (37.0) 31
    100 NT-10 M26×1,5 16 41 (47.3) 39

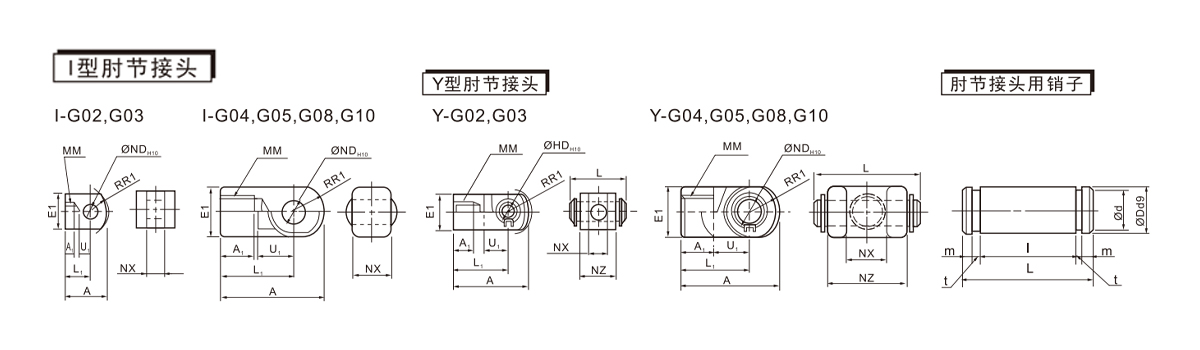

    Diameter silinder (mm) Sendi Siku Tipe I Y-type elbow joint connector Pin sambungan siku
    Nomor bagian A A1 E1 L1 MM RR1 U1 ND H10 NX Nomor bagian A A1 E1 L1 MM RR1 U1 ND H10 NX tidak L Nomor bagian ØHh9 L od I m t
    20 Saya-G02 34 8.5 □16 25 M8×125 10.3 11.5 8 0.058
    0     		8 -0,2
    -0,4     		Y-G02 34 8.5 □ 16 25 M8×125 10.3 11.5 8 0.058
    0     		8 0.4
    0.2     		16 21 IY-G02 8 0.040
    0.076     		21 7.6 16.2 1.5 0.9
    25,32 Saya-G03 41 10.5 □20 30 M10×125 12.8 14 10 0.058
    0     		10 -0,2
    -0,4     		Y-G03 41 10.5 □ 20 30 M10×125 12.8 14 10 0.058
    0     		10 0.4
    0.2     		20 25.6 IY-G03 10 0.040
    0.076     		25.6 9.6 20.2 1.55 1.15
    40 Saya-G04 42 14 Ø20 30 M14×1,5 12 14 10 0.058
    0     		18 -0,3
    -0,5     		Y-G04 42 16 φ20 30 M14×1,5 12 14 10 0.058
    0     		18 0.5
    0.3     		36 41.6 Y-G04 10 0.040
    0.076     		41.6 9.6 36.2 1.55 1.15
    50,53 Saya-G05 56 18 Ø28 40 M18×1,5 16 20 14 0.070
    0     		22 -0,3
    -0,5     		Y-G05 56 20 φ28 40 M18×1,5 16 20 14 0.070
    0     		22 0.5
    0.3     		44 50.6 IY-G05 14 0.050
    0.093     		50.6 13.4 44.2 2.05 1.15
    80 Saya-G08 71 21 Ø38 50 M22×1,5 21 27 18 0.070
    0     		28 -0,3
    -0,5     		Y-G08 71 23 φ38 50 M22×1,5 21 27 18 0.070
    0     		28 0.5
    0.3     		56 64 IY-G08 18 0.050
    0.093     		64 17 56.2 2.55 1.35
    100 I-G10 79 21 Ø44 55 M26×1,5 24 31 22 0.084
    0     		32 -0,3
    -0,5     		Y-G10 79 24 φ44 55 M26×1,5 24 31 22 0.084
    0     		32 0.5
    0.3     		64 72 IY-G10 22 0.055
    0.177     		72 21 64.2 2.55 1.35
    *Pin yang digunakan untuk sambungan siku silinder Ø80 dan Ø100 sama dengan yang digunakan untuk anting telinga ganda.
