Regulator Tekanan Filter Seri AW Pemasok

Rumah / Produk / Komponen Kontrol Tekanan Pneumatik / FRL modular Unit Seri AC / Regulator Tekanan Filter Seri AW

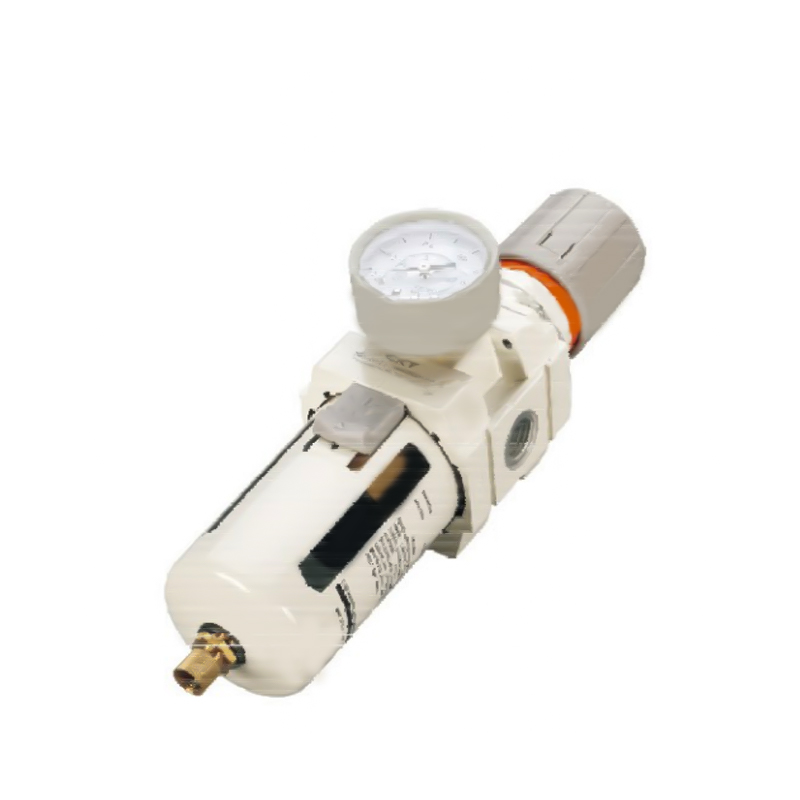

Regulator Tekanan Filter Seri AW
  • Regulator Tekanan Filter Seri AW
FRL modular Unit Seri AC

Regulator Tekanan Filter Seri AW

Regulator Tekanan Filter Seri AW adalah komponen pemrosesan sumber udara utama dalam sistem pneumatik industri. Ini mengintegrasikan fungsi penyaringan dan pengaturan tekanan untuk menyediakan udara bertekanan yang bersih dan stabil untuk aktuator, memastikan keandalan dan pengoperasian sistem dalam jangka panjang.

1. Kemampuan intersepsi pengotor multi-tahap

Struktur filtrasi efisiensi tinggi bawaan dapat memisahkan partikel padat dan residu cairan secara mendalam di sumber udara, sehingga mengurangi risiko kontaminasi pipa.


2. Kontrol keseimbangan dinamis tekanan

Mekanisme pengatur tekanan memiliki karakteristik histeresis yang rendah, dan rentang fluktuasi tekanan keluaran yang sempit, yang secara efektif menekan penyimpangan tekanan yang disebabkan oleh perubahan beban.


3. Antarmuka perakitan modular

Desain sambungan cepat port standar diadopsi, yang kompatibel dengan manifold gas utama dan tata letak saluran pipa, sehingga secara signifikan memperpendek siklus pemasangan di lokasi.


4. Cakupan spesifikasi skenario penuh

Menyediakan tingkat aliran seri 2000/3000/4000/5000 untuk beradaptasi dengan kondisi kerja sirkuit pneumatik dengan ukuran berbeda.


5. Adaptasi saluran pipa universal

Mendukung konfigurasi pipa berdiameter 1/8" hingga 1" untuk mencapai penerapan cepat yang kompatibel dengan jaringan pasokan gas yang ada.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Kombinasi Filter Seri AC (Dua Bagian)
BERIKUTNYA：Pelumas Seri AL
  • Bukti Tekanan 1.5Mpa{15.3kgf/cm²}
    Tekanan Pengoperasian Maks 1.0Mpa{10.2kgf/cm²}
    Suhu Sekitar dan Suhu Cairan 5~60℃
    Bukaan Saringan 5μm
    Bahan Mangkuk Polikarbonat
    Penjaga Mangkuk C-AW1000~2000(Tanpa)       C-AW3000~5000(Dengan)
    Tetapkan Rentang Tekanan C-AW1000:0,05~0,7Mpa(0,51~7,1kgf/cm²)
    C-AW2000~5000:0,05~0,85Mpa(0,51~8,7kgf/cm²)
    Catatan: 2,10,20,40,70,100μm untuk opsional

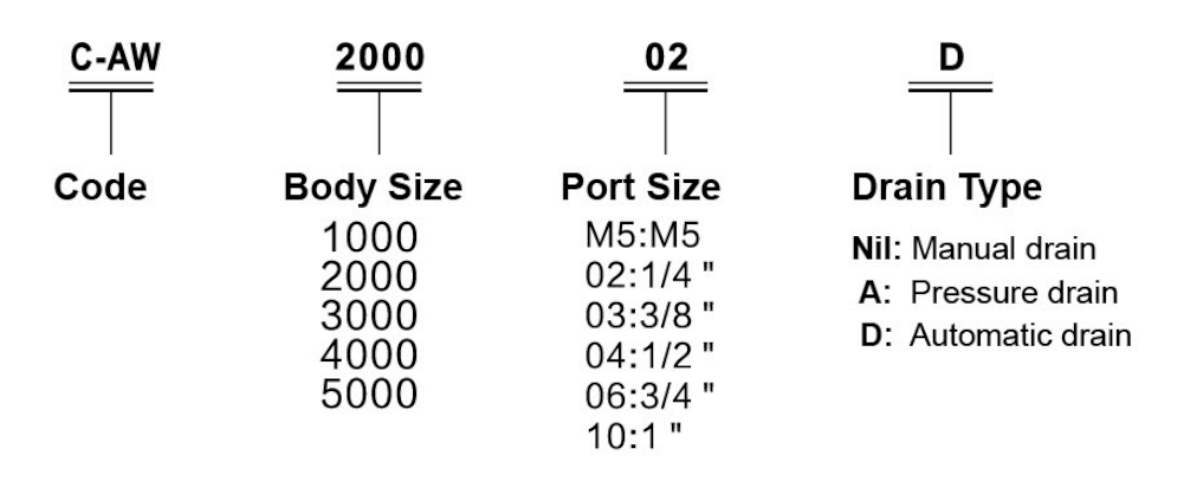

    Model Spesifikasi
    Aliran yang Dinilai Ukuran Pelabuhan
    RC(PT)     		Ukuran Port Pengukur
    RC(PT)     		Berat
    (Kgf)
    Pembuangan Tahunan Pembuangan Otomatis
    C-AW1000-M5 C-AW1000-M5D 100 M5×8 1/16 0.09
    C-AW2000-02 C-AW2000-02D 550 1/4 1/8 0.36
    C-AW3000-02 C-AW3000-02D 2000 1/4 1/8 0.56
    C-AW3000-03 C-AW3000-03D 2000 3/8 1/8 0.56
    C-AW4000-03 C-AW4000-03D 4000 3/8 1/4 1.15
    C-AW4000-04 C-AW4000-04D 4000 1/2 1/4 1.15
    C-AW4000-06 C-AW4000-06D 4500 3/4 1/4 1.21
    C-AW5000-06 C-AW5000-06D 5000 3/4 1/4
    C-AW5000-10 C-AW5000-10D 5000 1 1/4
    Catatan: 1. Saluran pembuangan otomatis standar biasanya terbuka (N.O.). Seri C-AW3000~4000 juga menawarkan opsi biasanya tertutup (N.C.). Tekanan pengoperasian minimum adalah: biasanya terbuka - 0,1 MPa (1 kgf/cm²), biasanya tertutup - 0,15 MPa (1,5 kgf/cm²).
    2. Di bawah tekanan pasokan 0,7 MPa (7,1 kgf/cm²).

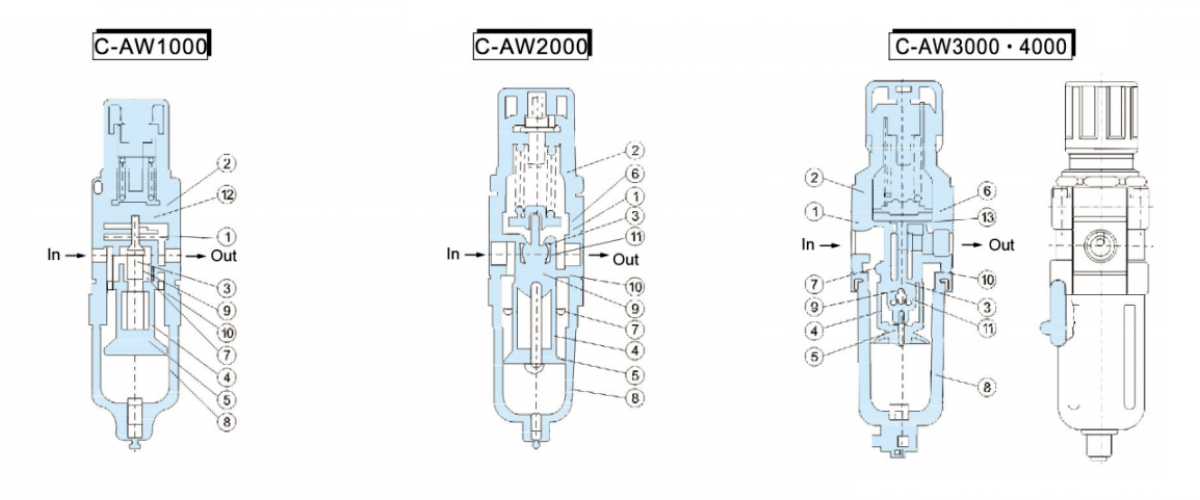

  • Komponen Utama
    Barang Nama Bahan Catatan
    C-AW1000~2000 C-AW3000 C-AW4000/C-AW4000-06
    1 Tubuh Seng Die-cast Aluminium Die-cast Aluminium Die-cast Putih
    2 kap mesin Metasetaldehida Aluminium Die-cast Hitam

    Komponen
    Barang Nama Bahan Bagian  No.
    C-AW1000 C-AW2000 C-AW3000 C-AW4000 C-AW4000-06
    3 Perakitan Katup Kuningan NBR - - - - -
    4 Elemen Penyaring Damar - - - - -
    5 Sekat ABS - - - - -
    6 Perakitan Diafragma NBR - - - - -
    7 Pelat Pembelokan ABS - - - - -
    8 Perakitan Mangkuk Polikarbonat - - - - -
    9 Katup Musim Semi Baja Tahan Karat - - - - -
    10 Tubuh O-ring NBR - - - - -
    11 Cincin-O katup NBR - - - - -
    12 Cincin SAYA NBR - - - - -
    13 Cincin-O NBR - - - - -

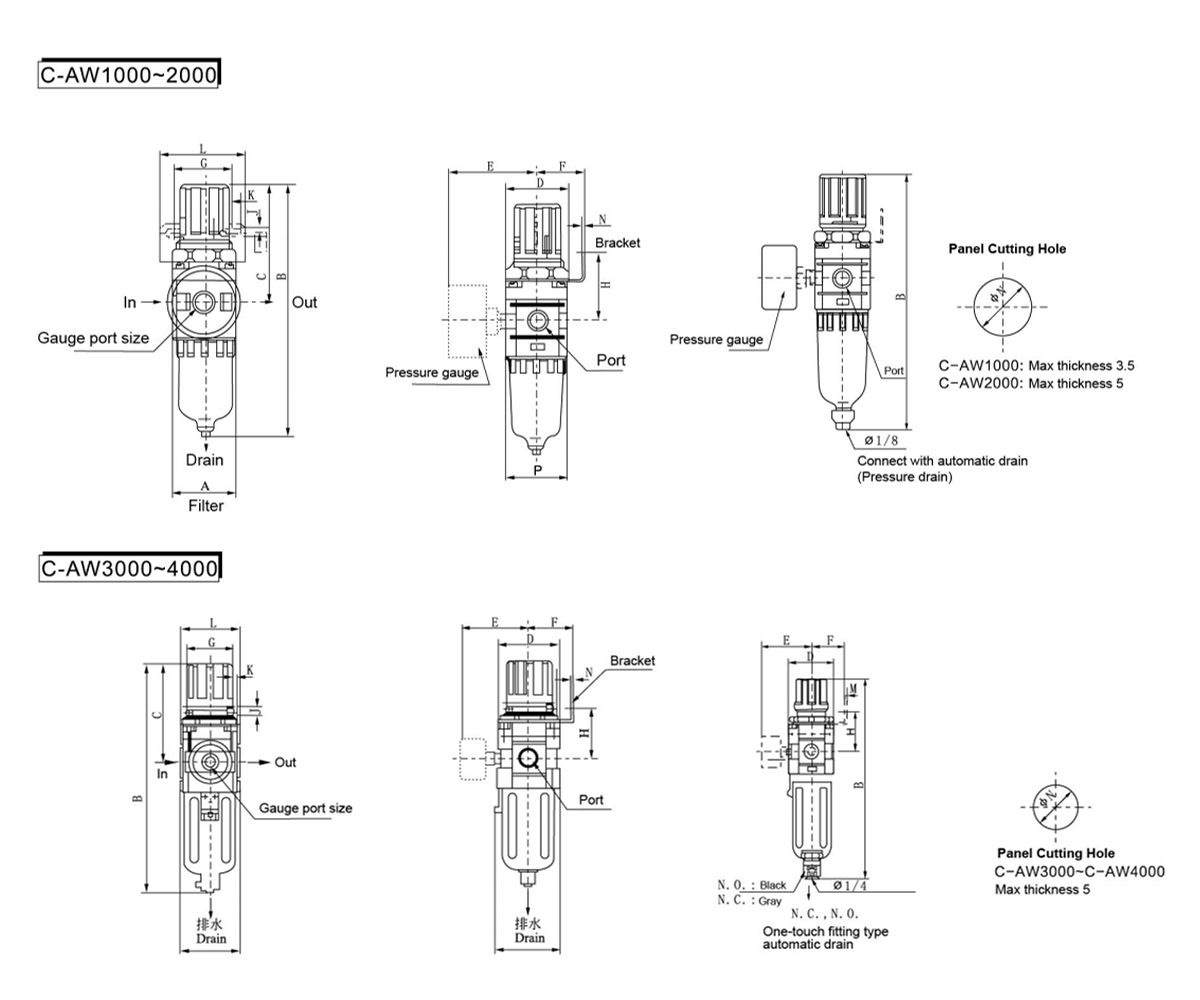

    Model Pelabuhan
    Ukuran     		A B C D E F G H J K L M N P Terhubung Dengan
    Tiriskan Otomatis
    B
    C-AW1000 M5×0,8 25 109.5 50.5 25 26 25 28 30 4.5 6.5 40 2.0 20.5 28 130
    C-AW2000 1/4 40 164.5 78 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5 40 187.5
    C-AW3000 1/4 ·3/8 53 211 92.5 53 60.8 41 40 46 6.5 8.0 53 2.3 42.5 56 248.5
    C-AW4000 3/8 · 1/2 70 262.5 112 70 70.5 50 54 54 8.5 10.5 70 2.3 52.5 73 300
    C-AW4000-06 3/4 75 267 114 70 70.5 50 54 56 8.5 10.5 70 2.3 52.5 73 304
