Silinder Tipis Seri MGP Dengan Batang Pemandu Pemasok

Rumah / Produk / Silinder Udara / Silinder multi-sumbu / Silinder Tipis Seri MGP Dengan Batang Pemandu

Silinder Tipis Seri MGP Dengan Batang Pemandu Silinder Tipis Seri MGP Dengan Batang Pemandu
  • Silinder Tipis Seri MGP Dengan Batang Pemandu
  • Silinder Tipis Seri MGP Dengan Batang Pemandu
Silinder multi-sumbu

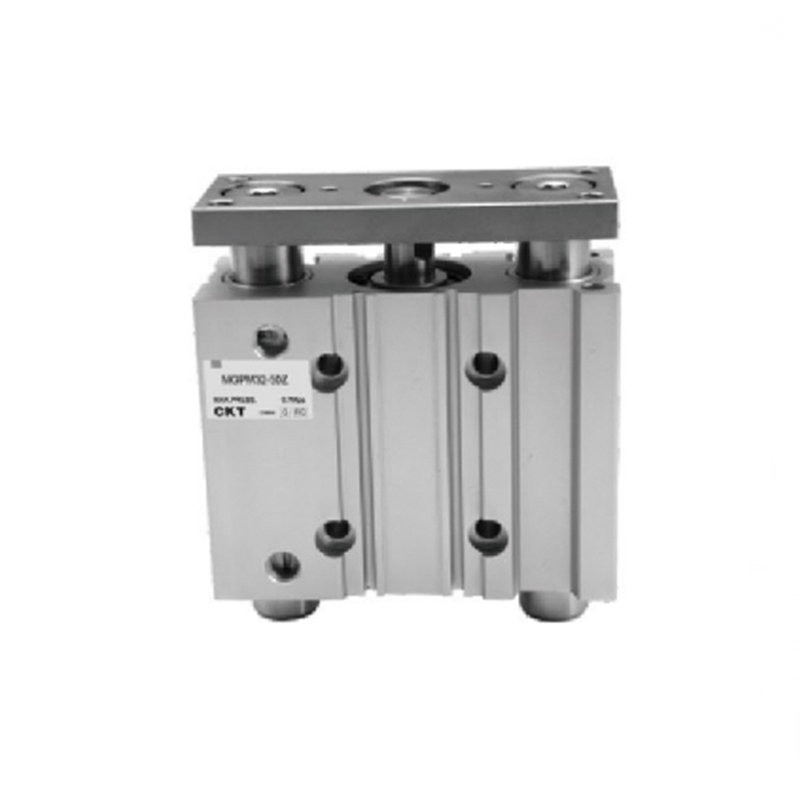

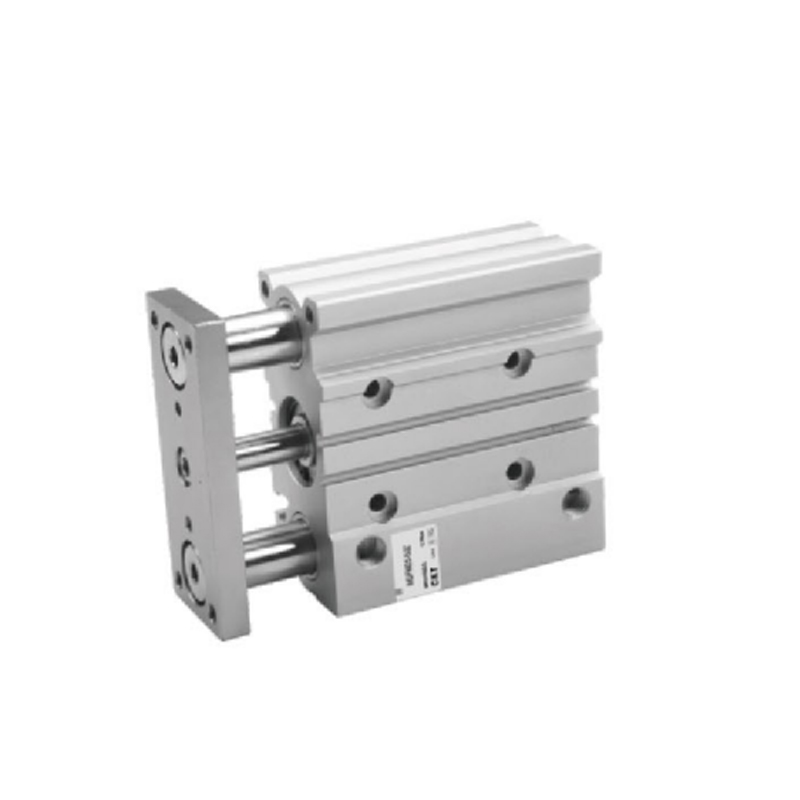

Silinder Tipis Seri MGP Dengan Batang Pemandu

1. Ukuran kecil dan ringan
2. Ketahanan beban lateral yang kuat
3. Ketahanan torsi yang kuat
4. Presisi non-rotasi yang tinggi
5. Bantalan batang pemandu dapat berupa bantalan geser atau bantalan bola
6. Mudah dipasang
7. Posisi pipa dua sisi dapat dipilih

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Silinder Miniatur Seri MGJ Dengan Batang Pemandu
BERIKUTNYA：Seri CXSW Melalui Batang Silinder Batang Ganda
  • Spesifikasi Standar
    Ukuran Lubang (mm) 12 16 20 25 32 40 50 63 80 100
    Cairan Udara
    Tindakan Akting ganda
    Tekanan Operasi Maks (MPa) 1.0
    Tekanan Operasi Minimum (MPa) 0.12 0.1
    Suhu Sekitar & Cairan -10~ 60℃(Tanpa pembekuan)
    Kecepatan Piston 50~500 mm/dtk 50~400mm
    Bantal Kedua ujung bumper karet
    Toleransi Panjang Pukulan 1.5mm
    * Pelumasan Tidak diperlukan
    Bantalan Bantalan geser/Bushing bola/Ballbushing presisi tinggi
    Tidak berputar
    Akurasi
    (Bagian penjepit)     		Bantalan Geser ±0,08° ±0,07° ±0,06° ±0,05° ±0,04°
    Selongsong Bola ±0,10° ±0,09° ±0,08° ±0,06° ±0,05°
    Presisi Tinggi
    Selongsong Bola
    Pelabuhan Perpipaan M5×0,8 1/8 1/4 3/8
    *Silakan gunakan ISOVG32 jika Anda ingin menggunakan pelumasan.

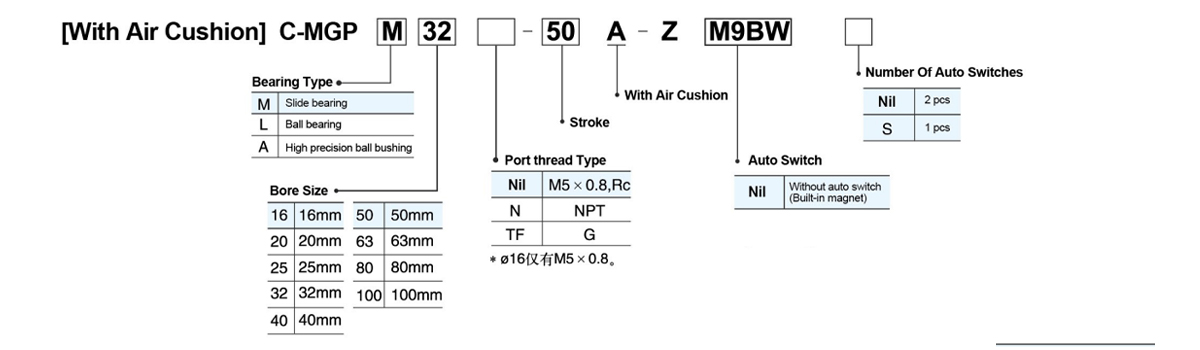

    Ukuran Lubang (mm) 16 20,25,32,40,50,63,80,100
    Tekanan Operasi Maks (MPa) 1.0
    Tekanan Operasional Minimum (MPa) 0.15 0.12
    Bantal Udara cushion on both ends

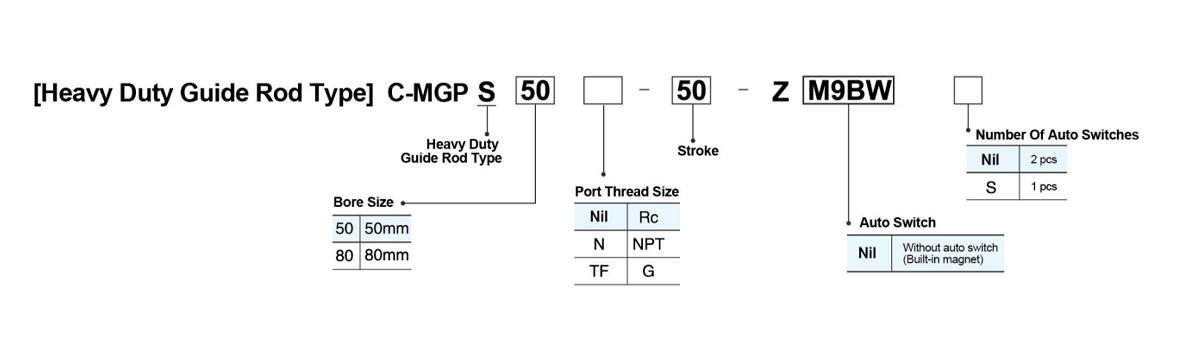

    Spesifikasi
    Ukuran Lubang (mm) 50 80
    Rentang tekanan pengoperasian (MPa) 0,1~1,0
    Kecepatan Piston Pengoperasian (mm/s) 50~400
    Bantal Bumper karet di kedua ujungnya
    Pukulan Standar 25,50,75,100,125,150,175,200
    Akurasi Pelat Akhir Tidak Berputar ±0,05° ±0,04°

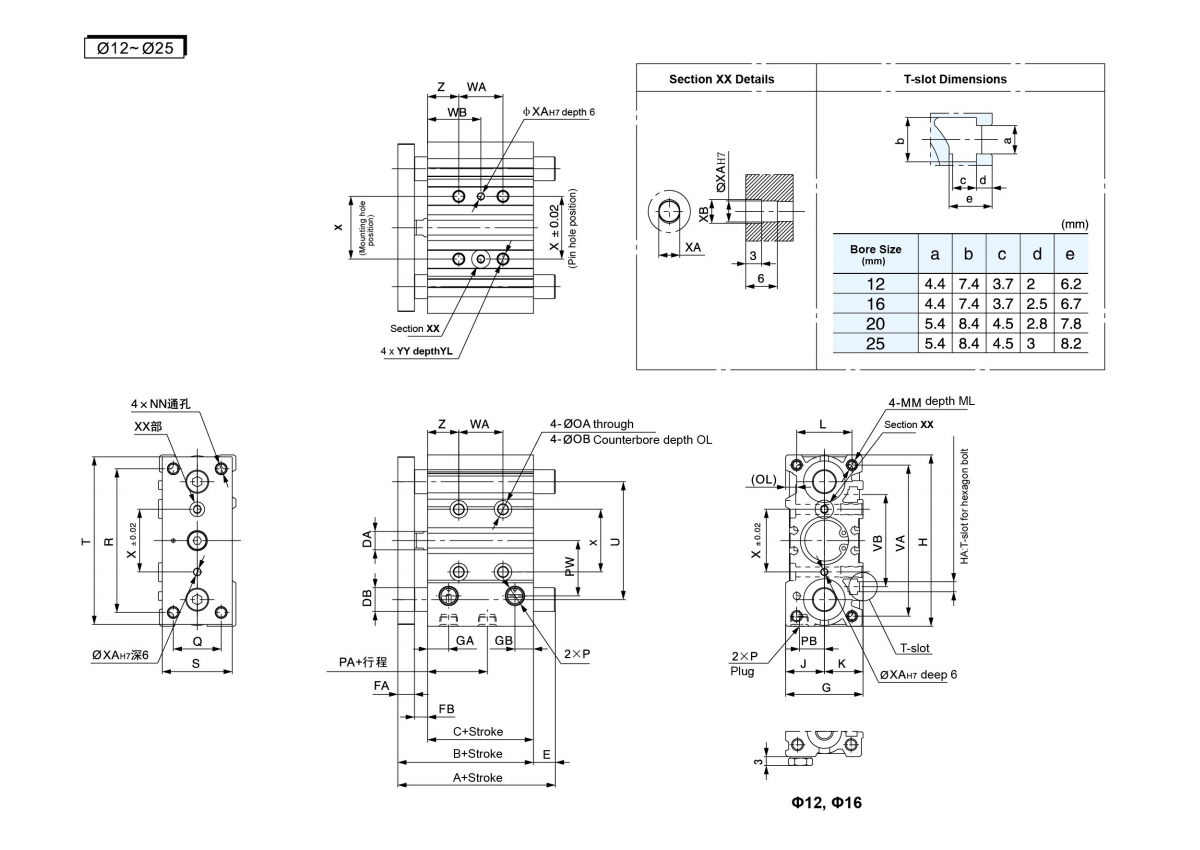

  • C-MGPM,C-MGPL,C-MGPA Umum Ukuran                                                                                   (mm)
    Membosankan
    Ukuran
    (mm)     		Pukulan (mm) B C DA FA FB G TIDAK GB H HA J K L MM ml NN OA OB OL P
    nihil TN TF
    12 10,20,30,40,50,75,100,
    125.150.175.200.250     		42 29 6 7 6 26 11.5 8 58 M4 13 13 18 M4×0,7 10 M4×0,7 4.3 8 4.5 M5×0,8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 M4 15 15 22 M5×0,8 12 M5×0,8 4.3 8 4.5 M5×0,8 - -
    20 20,30,40,50,75,100.125.150,
    175.200.250.300.350.400     		53 37 10 8 8 36 11.5 9 83 M5 18 18 24 M5×0,8 13 M5×0,8 5.4 9.5 5.5 RC1/8 NPT1/8 G1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 M5 21 21 30 M6×1.0 15 M6×1.0 5.4 9.5 5.5 RC1/8 NPT1/8 G1/8

    Membosankan
    Ukuran
    (mm)     		PA PB PW Q R S T U VA VB WA Bank Dunia X XA XB YY YL Z
    tanggal 30 atau
    Kurang     		9sr3oS
    Kurang     		Lebih dari 100 ke-200 Atau Kurang Lebih dari 200 300 Atau Kurang Lebih dari 300 tanggal 30 atau
    Kurang     		Lebih dari 30 ke-100 Atau Kurang Lebih dari 100 ke-200 Atau Kurang Lebih dari 200 hingga 300 Atau Kurang Lebih dari 300
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 M5×0,8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 M5×0,8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 M6×1.0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 M6×1.0 12 17

    Bantalan Geser C-MGPM Dimensi IA,DB,E                                         (mm)
    Membosankan
    Ukuran
    (mm)     		A DB E
    ke-50 atau Kurang Lebih dari 50 ke-100 Atau Kurang Lebih dari 100 ke-200 Atau Kurang Lebih dari 200 ke-50 atau Kurang Lebih dari 50 ke-100 Atau Kurang Lebih dari 100 ke-200 Atau Kurang Lebih dari 200
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    C-MGPL (Bushing bola)
    C-MGPA(Bushing bola presisi tinggi)/Dimensi A,DB,E   (mm)
    MembosankanSize(mm) A DB E
    30 Atau Kurang Lebih dari 30 ke-100 Atau Kurang Lebih dari 100 ke-200 Atau Kurang Lebih dari 200 30 Atau Kurang Lebih dari 30 ke-100 Atau Kurang Lebih dari 100 ke-200 Atau Kurang Lebih dari 200
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

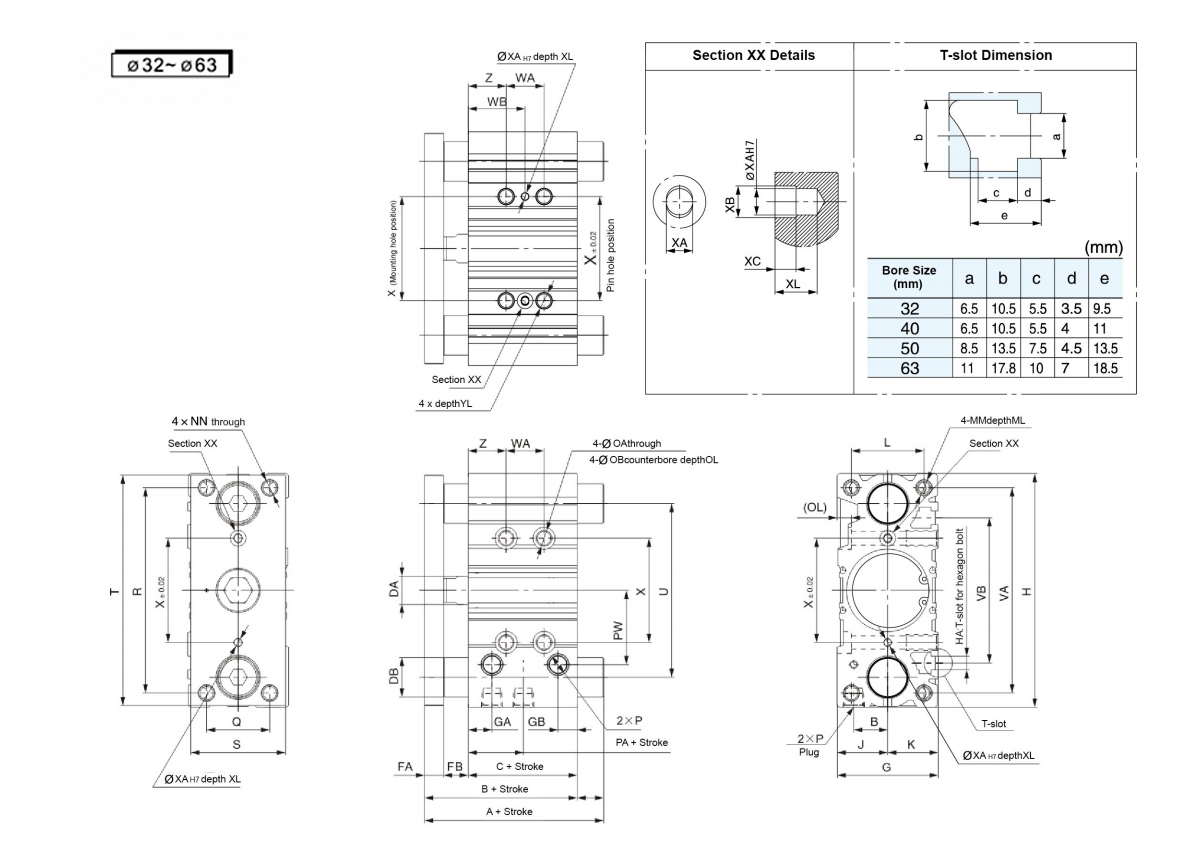

    C-MGPM,C-MGPL,C-MGPA Umum Ukuran                                                                                   (mm)
    Membosankan
    Ukuran
    (mm)     		Pukulan (mm) B C DA FA FB G TIDAK GB H HA J K L MM ml NN OA OB OL P
    nihil TN TF
    32 25,50,75,
    100,125,150,
    175.200.250,
    300.350.400.     		59.5 37.5 14 10 12 48 12 9.5 112 M6 24 24 34 M8×1,25 20 M8×1,25 6.7 11 7.5 RC1/8 NPT1/8 G1/8
    40 66 44 14 10 12 54 15 12 120 M6 27 27 40 M8×1,25 20 M8×1,25 6.7 11 7.5 RC1/8 NPT1/8 G1/8
    50 72 44 18 12 16 64 14.5 12 148 M8 32 32 46 M10×1,5 22 M10×1,5 8.6 14 9 RC1/4 NPT1/4 G1/4
    63 77 49 18 12 16 78 15.5 14 162 M10 39 39 58 M10×1,5 22 M10×1,5 8.6 - 9 RC1/4 NPT1/4 G1/4

    Membosankan
    Ukuran
    (mm)     		PA PB PW Q R S T U VA VB WA Bank Dunia X XA XB XC XL YY YL Z
    tanggal 25 atau kurang Lebih dari 25 hingga 100 atau Kurang Lebih dari 100 ke-200 Atau Kurang Lebih dari 200 300 Atau Kurang Lebih dari 300 tanggal 25 atau kurang Lebih dari 25 hingga 100 atau Kurang Lebih dari 100 ke-200 Atau Kurang Lebih dari 200 300 Atau Kurang Lebih dari 300
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 M8×1,25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 M8×1,25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 M10×1,5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 M10×1,5 20 24

    Bantalan Geser C-MGPM Dimensi IA,DB,E                                          (mm)
    Membosankan
    Ukuran
    (mm)     		A DB E
    ke-50 Atau Kurang Lebih dari 50 ke-200 Atau Kurang Lebih dari 200 ke-50 Atau Kurang Lebih dari 50 ke-200 Atau Kurang Lebih dari 200
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    C-MGPL (Bushing bola)
    C-MGPA (Bushing bola presisi Hlgh)/Dimensi A,DB,E (mm)
    Membosankan
    Ukuran
    (mm)     		A DB E
    ke-50 Atau Kurang Lebih dari 50 ke-100 Atau Kurang Lebih dari 100 ke-200 Atau Kurang Lebih dari 200 ke-50 Atau Kurang Lebih dari 50 ke-100 Atau Kurang Lebih dari 100 ke-200 Atau Kurang Lebih dari 200
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

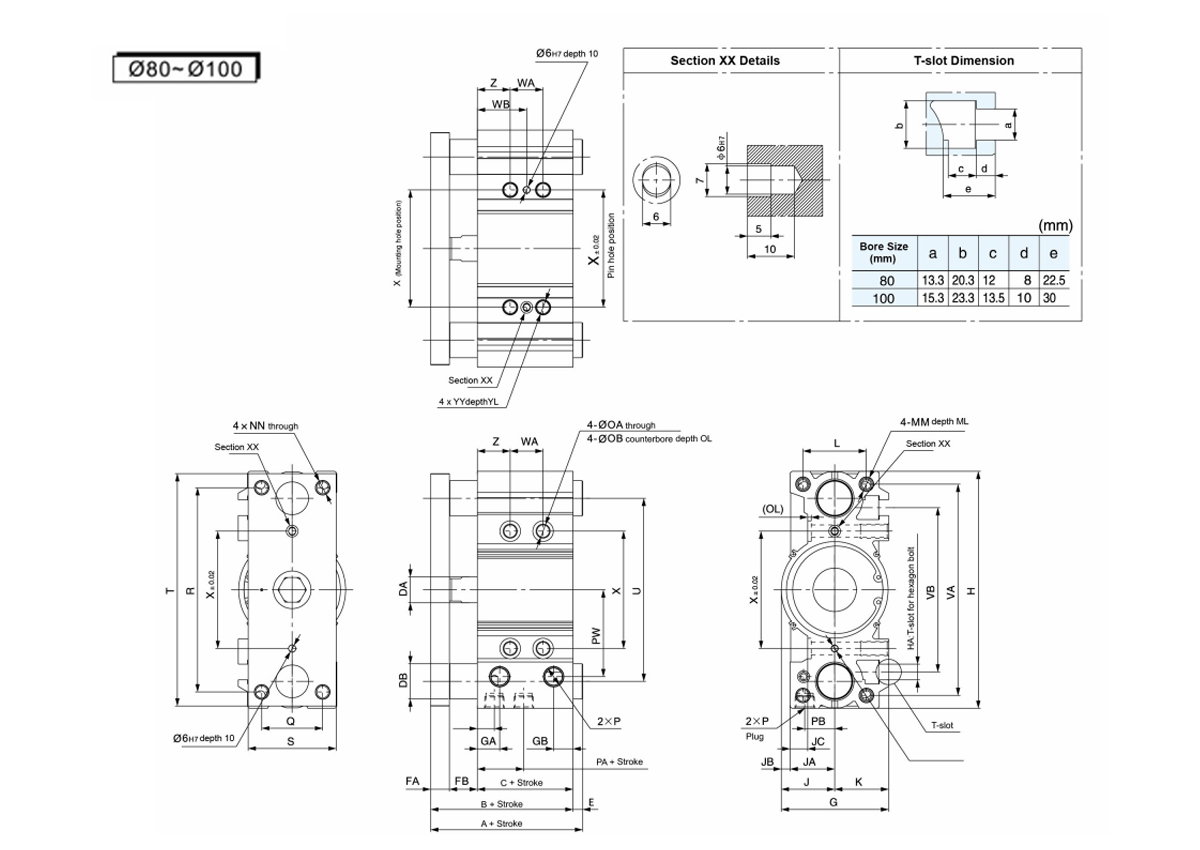

    C-MGPM,C-MGPL,C-MGPA Dimensi Umum                                       100% 100% 100%
    Membosankan
    Ukuran
    (mm)
    Pukulan
    (mm)     		B C DA FA FB G TIDAK GB hal H HA J JA JB JC K L MM ml NN OA OB OL P
    nihil TN TF
    80 25,50,75,100,
    125.150.175.200,
    250.300.350.400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 M12 45.5 38 7.5 15 46 54 M12×1,75 25 M12×1,75 10.6 17.5 3 RC3/8 NPT3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 M14 55.5 45 10.5 10 56 62 M14x2.0 31 M14x2.0 12.5 20 8 RC3/8 NPT3/8 G3/8

    Membosankan
    Ukuran
    (mm)     		PA PB PW Q R S T U VA VB WA Bank Dunia X YY YL Z
    tanggal 25 atau kurang Lebih dari 25 ke-100 Atau Kurang Lebih dari 100 ke-200 Atau Kurang Lebih dari 200 300 Atau Kurang Lebih dari 300 tanggal 25 atau kurang Lebih dari 25 ke-100 Atau Kurang Lebih dari 100 ke-200 Atau Kurang Lebih dari 200
    300 Atau Kurang     		Lebih dari 300
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 M12×1,75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 M14×2.0 28 11

    Bantalan Geser C-MGPM Dimensi IA, DB, E
    (mm)
    Membosankan
    Ukuran
    (mm)     		A DB E
    ke-50 Atau Kurang Lebih dari 50
    200 Atau Kurang     		Lebih dari 200 ke-50 Atau Kurang Lebih dari 50
    200 Atau Kurang     		Lebih dari 200
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    C-MGPL (Bushing bola)
    C-MGPA (Bushing bola presisi tinggi) / Dimensi A,DB,E
    (mm)
    Membosankan
    Ukuran
    (mm)     		A DB E
    tanggal 25 atau kurang Di atas tanggal 25 ke-50 atau kurang Lebih dari 50 ke-200 Atau Kurang Lebih dari 200 tanggal 25 atau kurang Di atas tanggal 25 ke-50 atau kurang Lebih dari 50 ke-200 Atau Kurang Lebih dari 200
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
