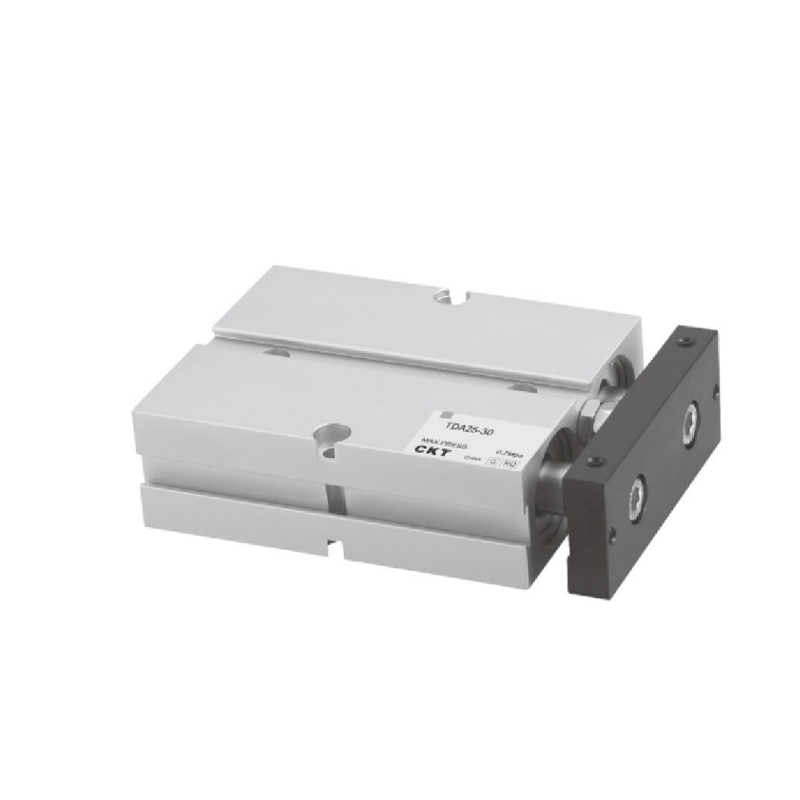

Silinder Ganda Seri TDA/TN (Ø10~Ø32)
  • Silinder Ganda Seri TDA/TN (Ø10~Ø32)
Silinder multi-sumbu

Silinder Ganda Seri TDA/TN (Ø10~Ø32)

1. Badan tertanam dipasang dan dipasang untuk menghemat ruang pemasangan;
2. Memiliki sifat anti tekuk dan anti torsi tertentu serta dapat menahan beban lateral tertentu;
3. Ada lubang pemasangan di tiga sisi pelat pemasangan untuk memfasilitasi pemuatan multi-posisi;
4. Bantalan anti-tabrakan di ujung depan bodi dapat menyesuaikan langkah silinder dan mengurangi benturan;
5. Konfigurasi standar rangkaian silinder ini adalah tipe magnetis, dan tidak ada pilihan tanpa tipe magnetis.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Silinder Ganda Seri CXS (Tipe Dasar)
BERIKUTNYA：Tidak ada artikel berikutnya
  • Spesifikasi
    Ukuran Lubang (mm) 10 16 20 25 32
    Tindakan Akting ganda
    Cairan Udara
    Rentang Tekanan Pengoperasian 0,1~1,0MPa(14~145psi)
    Tekanan Bukti 1,5MPa(215psi)
    Suhu Operasional
    (℃)     		-20~70
    Rentang Kecepatan Pengoperasian
    (mm/dtk)     		30~500
    Pukulan yang Dapat Disesuaikan -10~0
    Toleransi Panjang Pukulan 1.00
    Bantal bemper
    Toleransi Non-rotasi ±0,4° ±0,3°
    Ukuran Pelabuhan M5×0,8 PT1/8
    *Akurasi non-rotasi mengacu pada sudut di mana pelat pemasangan silinder dapat berputar ketika silinder ditarik sepenuhnya；
    **Jenis ulir NPT dan G tersedia untuk sambungan pipa.
    Juga: Seri C-TN sepenuhnya magnetis.

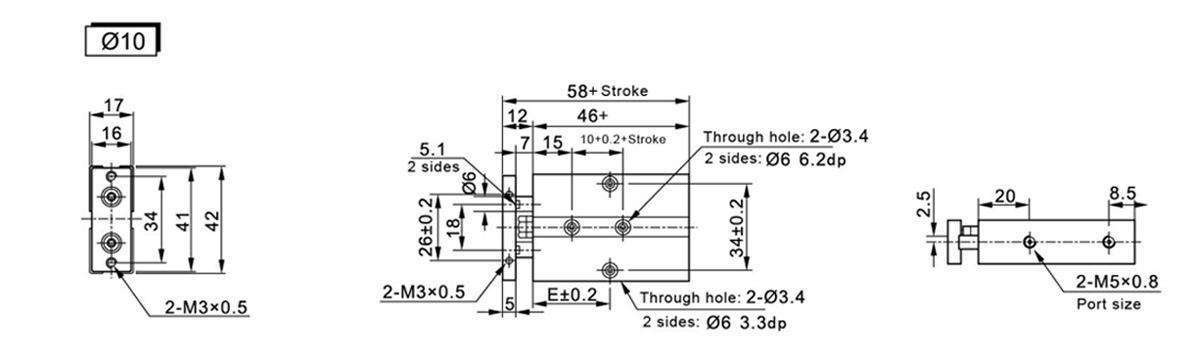

  • Simbol / Goresan 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

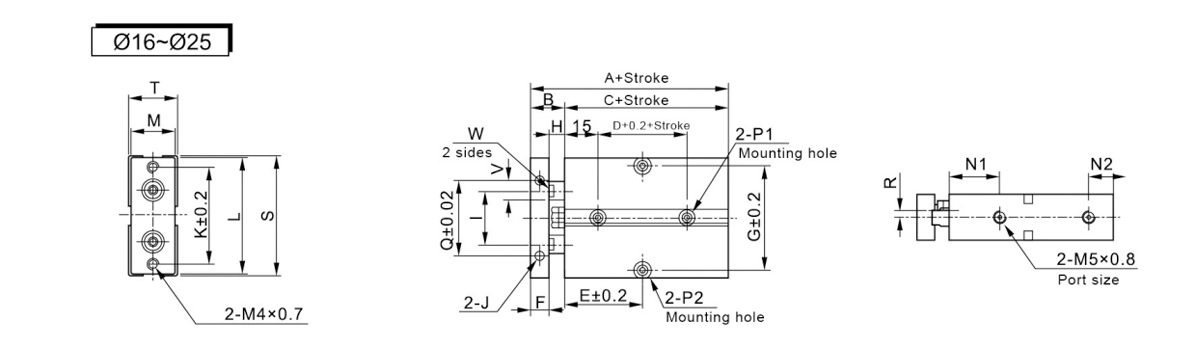

    Simbol / Goresan A B C D Pukulan≤ 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

    Simbol / Goresan G H 1 J K L M N1 N2 P1 hal2 Q R S T V W
    16 47 7 24 M4×0,7Kedalaman5 47 53 20 22 11 Kedua sisi:07.5 Kedalaman 7.2mm Melalui lubang Ø4.5 Kedua sisi:08 Kedalaman4.5mm Melalui lubangØ4.5 34 3 54 21 8 6.1
    20 55 10 28 M4×0,7Kedalaman5 55 61 24 25 12 Kedua sisi:07.5 Kedalaman 7.2mm Melalui lubang Ø4.5 Kedua sisi:08 Kedalaman4.5mm Melalui lubang Ø4.5 44 3.5 62 25 10 8.1
    25 66 9 34 M4×0,7Kedalaman5 66 72 29 27 12 Kedua sisi:07.5 Kedalaman 7.2mm Melalui lubang Ø4.5 Kedua sisi:08 Kedalaman4.5mm Melalui lubangØ4.5 56 6 73 30 12 10.1

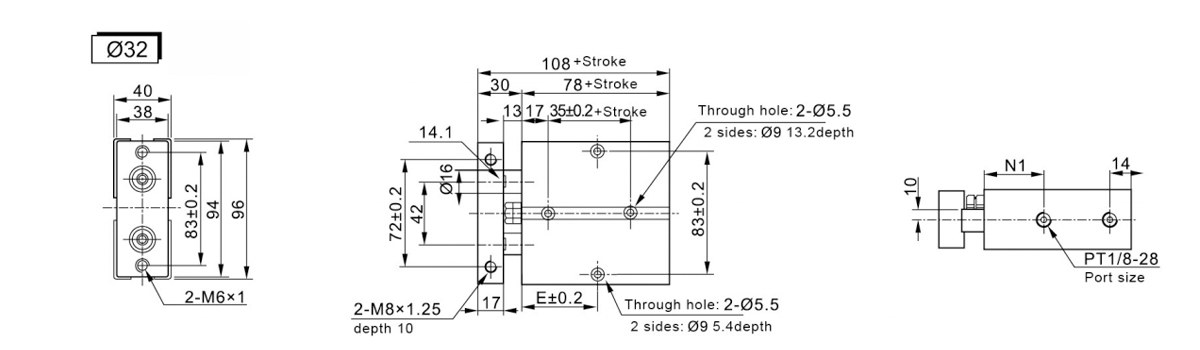

    Simbol / Goresan 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    N1 35 40
