Silinder Jarum Seri CDJPB (Aksi Ganda). Pemasok

Rumah / Produk / Silinder Udara / Silinder Jarum / Silinder Jarum Seri CDJPB (Aksi Ganda).

Silinder Jarum Seri CDJPB (Aksi Ganda).
  • Silinder Jarum Seri CDJPB (Aksi Ganda).
Silinder Jarum

Silinder Jarum Seri CDJPB (Aksi Ganda).

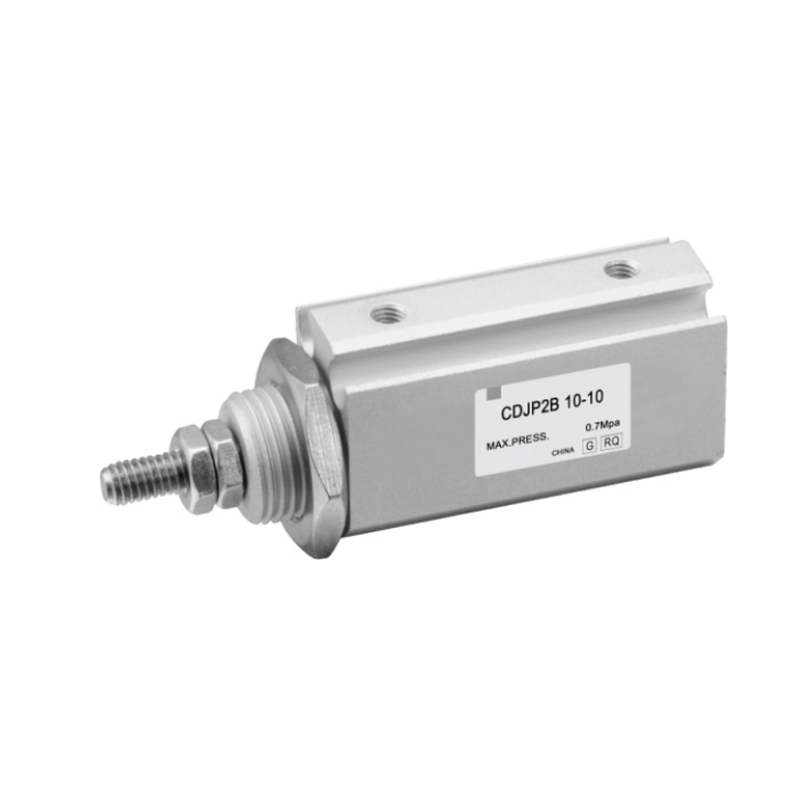

Silinder Jarum Seri CDJPB (Aksi Ganda) adalah aktuator pneumatik presisi yang dirancang untuk skenario ruang terbatas. Ini mencapai gerakan bolak-balik linier yang efisien melalui struktur kompak dan cocok untuk sistem otomasi yang sangat terintegrasi.

Fitur inti:

1. Pemanfaatan ruang yang ekstrim: Konfigurasi yang sangat intensif dan bodi yang ringan secara signifikan mengoptimalkan ruang tata letak peralatan dan meningkatkan kemampuan adaptasi sistem terhadap keterbatasan ruang.

2. Fleksibilitas konfigurasi: Mencakup berbagai spesifikasi kelompok parameter langkah dan diameter silinder, beradaptasi dengan beban yang berbeda dan persyaratan dinamis, dan memastikan luasnya aplikasi.

3. Kebebasan integrasi sistem: Mendukung topologi instalasi modular dan antarmuka aksesori yang diperluas, memberikan fitur siap pakai dan mengurangi kompleksitas integrasi teknik.

4. Unit deteksi tertanam: Mengintegrasikan sakelar induksi magnetik non-kontak untuk membentuk struktur topologi bodi terintegrasi, dan mewujudkan fungsi umpan balik sinyal pemosisian bebas debugging.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Tidak ada artikel sebelumnya
BERIKUTNYA：Silinder Jarum Seri CJPB (Akting Tunggal).
  • Diameter silinder (mm) 6 10 15
    Cairan yang digunakan Udara
    Tipe aktuasi Akting ganda
    Tekanan pengoperasian maksimum  MPa 0.7
    Tekanan operasi minimum  MPa 0.12 0.06
    Suhu lingkungan dan cairan Sakelar non-magnetik: -10°C,
    Sakelar magnetik: -10°C hingga 60°C
    Penyangga Penyangga karet di kedua ujungnya
    Kecepatan piston 50~500 mm/dtk
    Toleransi goresan mm 10
    * Pelumasan Tidak diperlukan
    Diameter sambungan M5×0,8
    *Jika pelumasan diperlukan, gunakan Oli Turbin No.

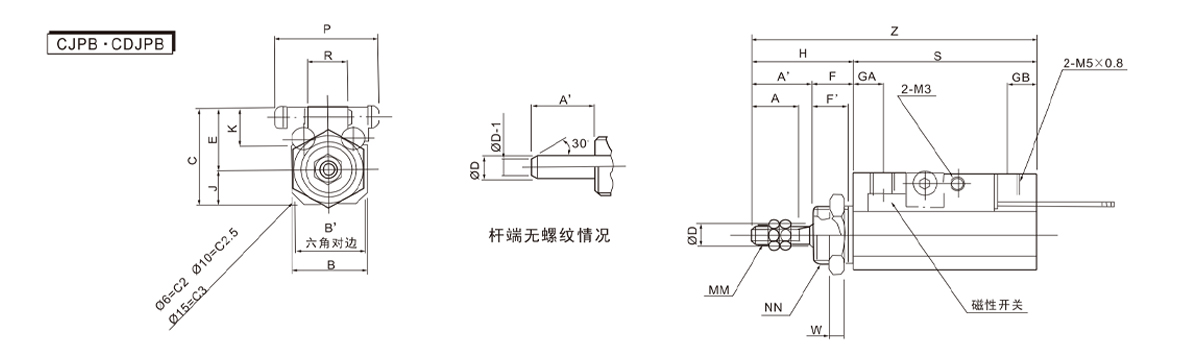

  • Diameter silinder
    (mm)     		A Sebuah' B B' ØD F F' TIDAK GB H J K MM NN R S W Z Saklar magnetik
    tanggal 5 tanggal 10 tanggal 15 tanggal 20 tanggal 30 tanggal 5 tanggal 10 tanggal 15 tanggal 20 tanggal 30 C E P
    6 7 9 14 14 3 8 6.5 6 6 17 6 8 M3×0,5 M10×1.0 7 30.5 35.5 40.5 45.5 - 3 47.5 52.5 57.5 62.5 - 16.5 10.5 20
    10 10 12 15 17 5 8 6.5 6 7 20 7 8 M4×0,7 M12×1.0 8 30.5 35.5 40.5 45.5 55.5 4 50.5 55.5 60.5 65.5 75.5 20 13 21
    15 12 14 20 19 6 10 8.5 6 7 24 9 8 M5×0,8 M14×1.0 10 30.5 35.5 40.5 45.5 55.5 5 54.5 59.5 64.5 69.5 79.5 24.5 15.5 23

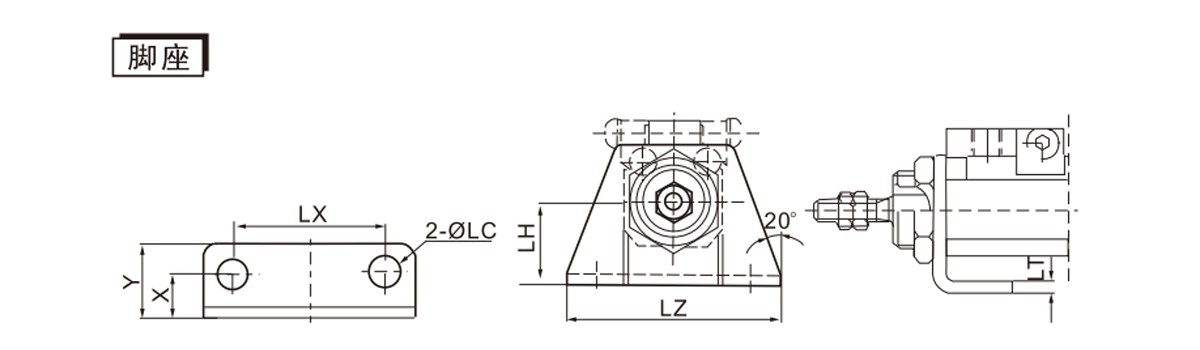

    Diameter silinder
    (mm)     		Pijakan kaki
    Nomor bagian LH LT LZ LX X Y ØLC
    6 CP-L006 11 1.6 28 20 6.5 10.5 3.4
    10 CP-L010 13 1.6 33 24 7 12 4.5
    15 CP-L015 18 2.3 43 30 10 16.5 4.5

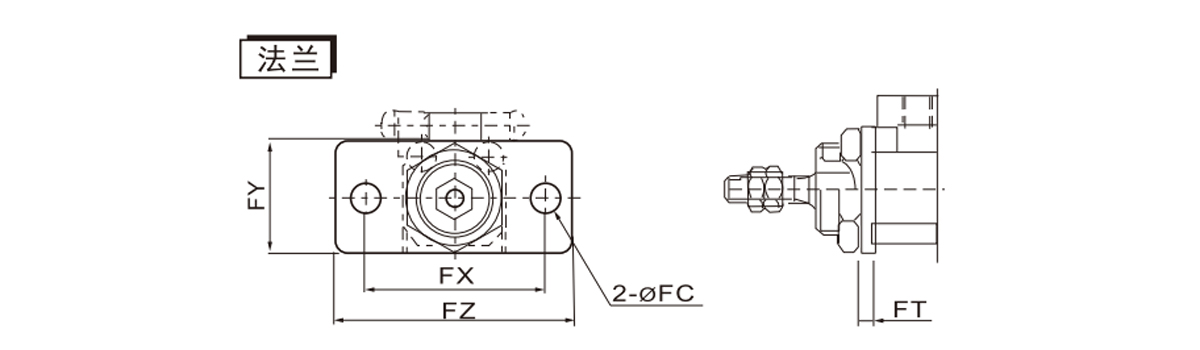

    Diameter silinder
    (mm)     		flensa
    Nomor bagian FT FX TA Undang-Undang Federal ØFC
    6 CP-F006 1.6 24 16 32 3.4
    10 CP-F010 1.6 28 18 37 4.5
    15 CP-F015 2.3 36 22 49 5.5

    Diameter silinder
    (mm)     		Nomor bagian dudukan poros telinga S Z ZZ R
    tanggal 5 tanggal 10 tanggal 15 tanggal 20 tanggal 30 tanggal 5 tanggal 10 tanggal 15 tanggal 20 tanggal 30 tanggal 5 tanggal 10 tanggal 15 tanggal 20 tanggal 30
    6 CP-T006 35.5 40.5 45.5 50.5 - 48.5 53.5 58.5 63.5 - 52.5 57.5 62.5 67.5 - 7
    10 CP-T010 40.5 45.5 50.5 55.5 65.5 54 59 64 69 79 60.5 65.5 70.5 75.5 85.5 8
    15 CP-T015 42 47 52 57 67 58 63 68 73 83 66 71 76 81 91 10

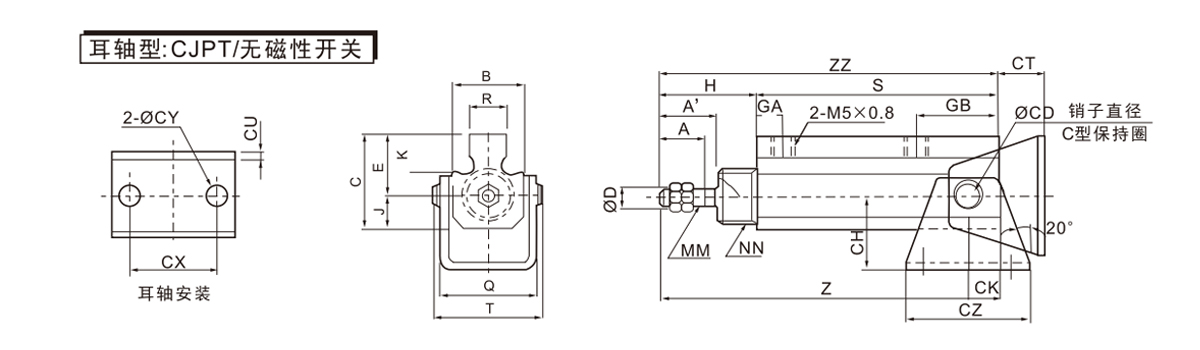

    Diameter silinder
    (mm)     		A SEBUAH′ B C ØD E TIDAK GB H J K MM NN Q T ØCD CH CK CT CU CX ØCY CZ
    6 7 9 14 16.5 3 10.5 6 11 17 6 8 M3×0,5 M10×1.0 18.5 20.4 3 16 4 12 1.6 18 3.4 26
    10 10 12 15 20 5 13 6 17 20 7 8 M4×0,7 M12×1.0 20.5 23.9 5 20 6.5 13.5 1.6 24 4.5 33
    15 12 14 20 24.5 6 15.5 6 18.5 24 9 8 M5×0,8 M14×1.0 28 31.7 6 25 8 17 2.9 29 5.5 42

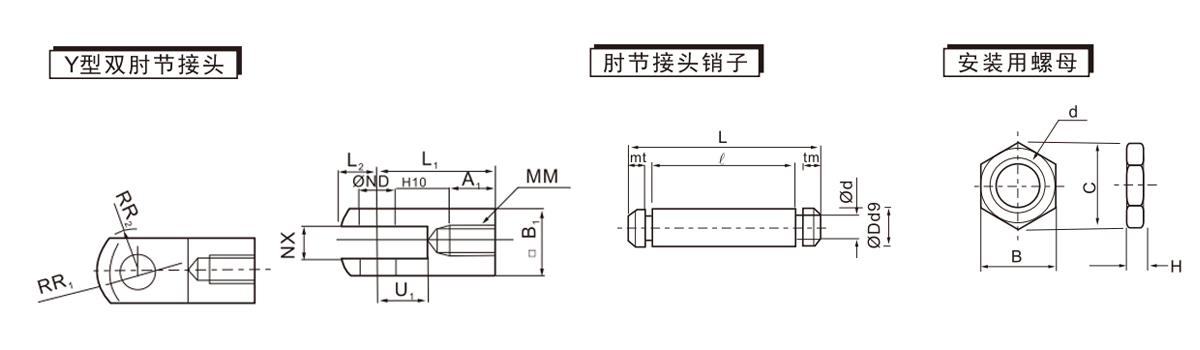

    Diameter silinder
    (mm)     		Sendi siku ganda tipe Y Pin sambungan siku Mur badan silinder
    Nomor bagian A1 B1 ØNDH10 L1 L2 MM U1 NX R1 R2 Nomor bagian ØHh9 L od ρ M t Nomor bagian d H B C
    6 Y-P006 5 6 3 0.04 12 3.5 M3×0,5 5 3 5 4 IY-P006 3 -0,02 9 2.85 62 0.75 0.65 SNP-006 M10×1 3 14 16.2
    0 -0,045
    10 Y-P010 6.5 10 5 0.048 16 5.5 M4×0,7 7 5 8 6.3 IY-P010 5 -0,030 13.6 4.8 10.2 1 0.7 SNP-010 M12×1 3 17 19.6
    0 -0,060
    15 Y-P015 7 12 6 0.048 19 7 M5×0,8 9 6 10 7.8 IY-P015 6 -0,030 15.8 5.7 12.2 1 0.8 SNP-015 M14×1 4 19 21.9
    0 -0,060

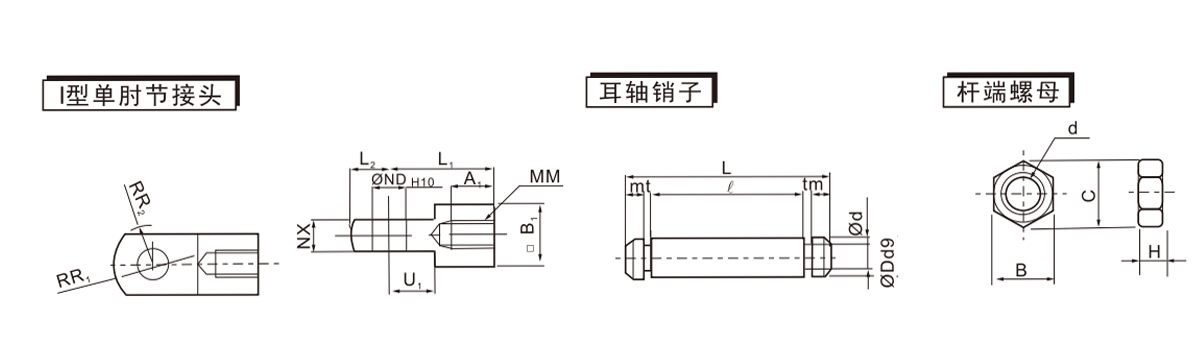

    Diameter silinder
    (mm)     		Sendi siku tunggal Pin poros telinga Mur ujung batang
    Nomor bagian A1 B1 ØNDH10 L1 L2 MM U1 NX R1 R2 Nomor bagian ØHh9 L od ρ M t Nomor bagian d H B C
    6 Saya-P006 5 6 3 0.04 12 3.5 M3×0,5 5 3 5 4 CT-P006 3 -0,02 20.4 2.85 17.6 0.75 0.65 NTP-006 M3×0,5 1.8 5.5 6.4
    0 -0,045
    10 Saya-P010 6.5 10 5 0.048 16 5.5 M4×0,7 7 5 8 6.3 CT-P010 5 -0,030 23.9 4.8 20.5 1 0.7 NTP-010 M4×0,7 2.4 7 8.1
    0 -0,060
    15 Saya-P015 7 12 6 0.048 19 7 M5×0,8 9 6 10 7.8 CT-P015 6 -0,030 31.7 5.7 28.1 1 0.8 NTP-015 M5×0,8 3.2 8 92
    0 -0,060
