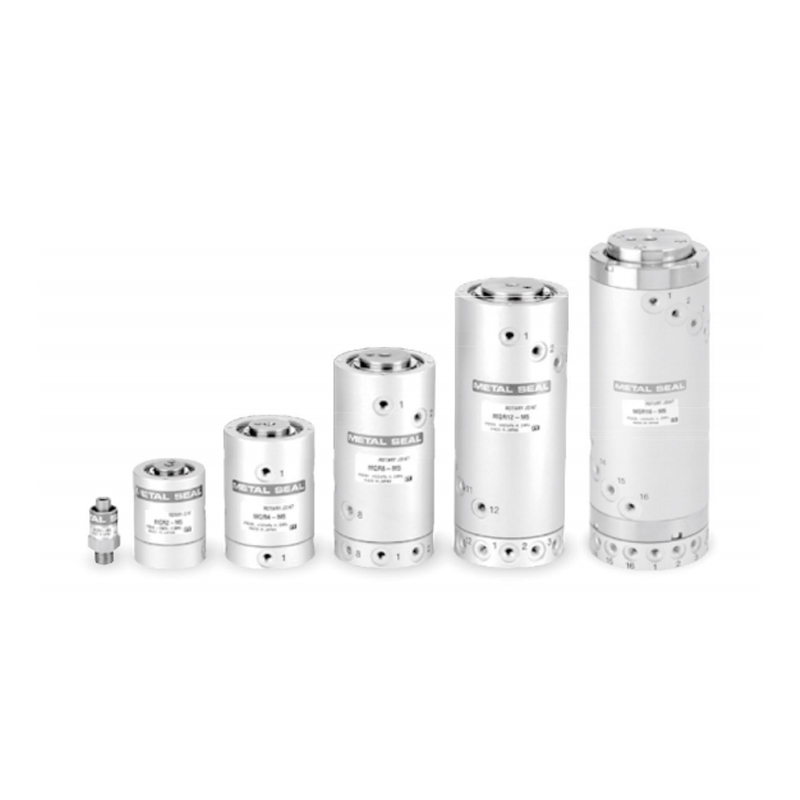

Fitting satu sentuhan Putar Torsi Rendah Seri MQR
  • Fitting satu sentuhan Putar Torsi Rendah Seri MQR
Pemasangan Sekali Sentuh

Fitting satu sentuhan Putar Torsi Rendah Seri MQR

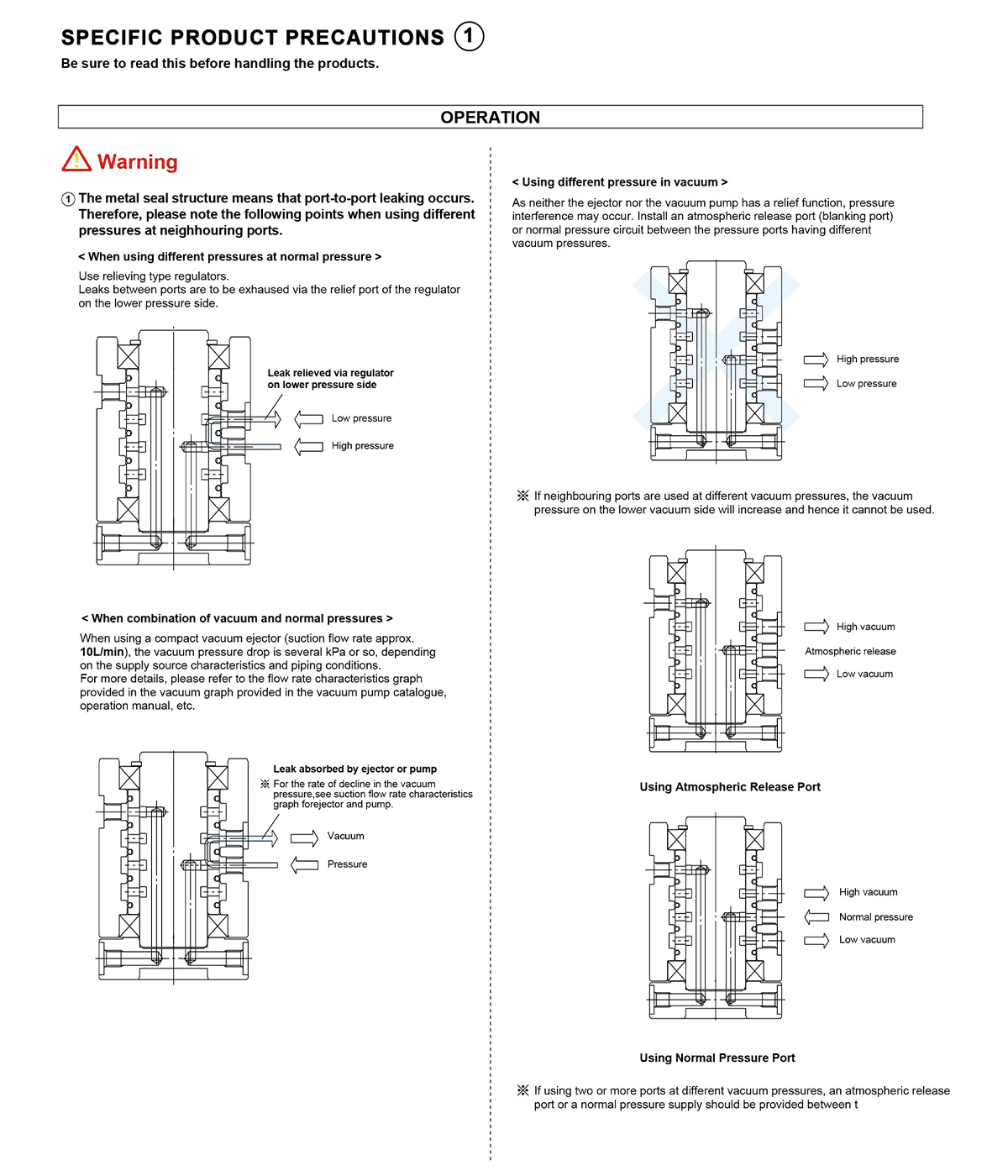

Metode segel logam.
Mekanisme putar・Digunakan untuk menyuplai udara ke bagian yang berputar dan berayun seperti lengan robot.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Fitting satu sentuhan Seri KS/KX
BERIKUTNYA：Penyegelan Mandiri Seri KC Pemasangan satu sentuhan
  • Model MQR1-M5 MQR2-M5 MQR4-M5 MQR8-M5 MQR12-M5 MQR16-M5
    Jumlah Sirkuit (Jumlah port) 1 sirkuit 2 sirkuit 4 sirkuit 8 sirkuit 12 sirkuit 16 sirkuit
    Cairan Udara · Gas inert
    Struktur Segel Segel logam
    Struktur Panduan Bantalan didukung Bantalan didukung at both ends
    Ukuran Pelabuhan Laki-laki      R1/8 M5×0,8
    Betina     M5×0,8
    Laju Aliran
    Karakteristik     		C 0,50[dm³/(s ·bar)]
    b 0.40
    CV 0.17
    Pelumasan Tidak diperlukan
    Tekanan Pengoperasian Min -100kPa
    Tekanan Pengoperasian Maks 1.0MPa
    Catatan 1)
    Ambient &Pengoperasian
    Cairan Temperature     		-10~80℃
    Catatan )2
    Torsi Rotasi Start-up Maks     		0,003N ·m   atau   kurang 0,03N ·m   atau   kurang 0,05N ·m   atau   kurang 0,10N ·m   atau   kurang 0,20N·m atau kurang 0,50N·m atau kurang
    Catatan 5)
    Catatan Nomor Rotasi yang Diizinkan     		3000 menit⁻¹(r.p.m.)atau kurang Catatan3) 2000 menit⁻¹(r.p.m.) atau kurang 1500 menit⁻¹(r.p.m.) atau kurang 900 menit⁻¹(r.p.m.) atau kurang 600 menit⁻¹(r.p.m.) atau kurang 200 menit⁻¹(r.p.m.) atau kurang
    Catatan 4)
    Beban Radial yang Diizinkan
    (Reaksi sumbu kopling yang diijinkan)     		1N atau kurang 15Tidak kurang 30N atau kurang 40N atau kurang 50N atau kurang
    Beban Axial yang Diizinkan
    Berat 0,025kg 0,16kg 0,39kg 0,76kg 1,26kg 2,80kg
    Catatan  1)Suhu 80℃ termasuk kenaikan suhu selama rotasi;
    Catatan 2)Torsi start-up tidak berubah dengan tekanan suplai atau saat tidak digunakan (Tetap dalam torsi putaran start-up maksimal),
    tapi itu berubah seiring dengan nomor rotasi;
    Catatan 3) Jika menggunakan pada kecepatan di atas 600 menit-1 (rpm), pastikan putaran searah dengan pengencangan sambungan;

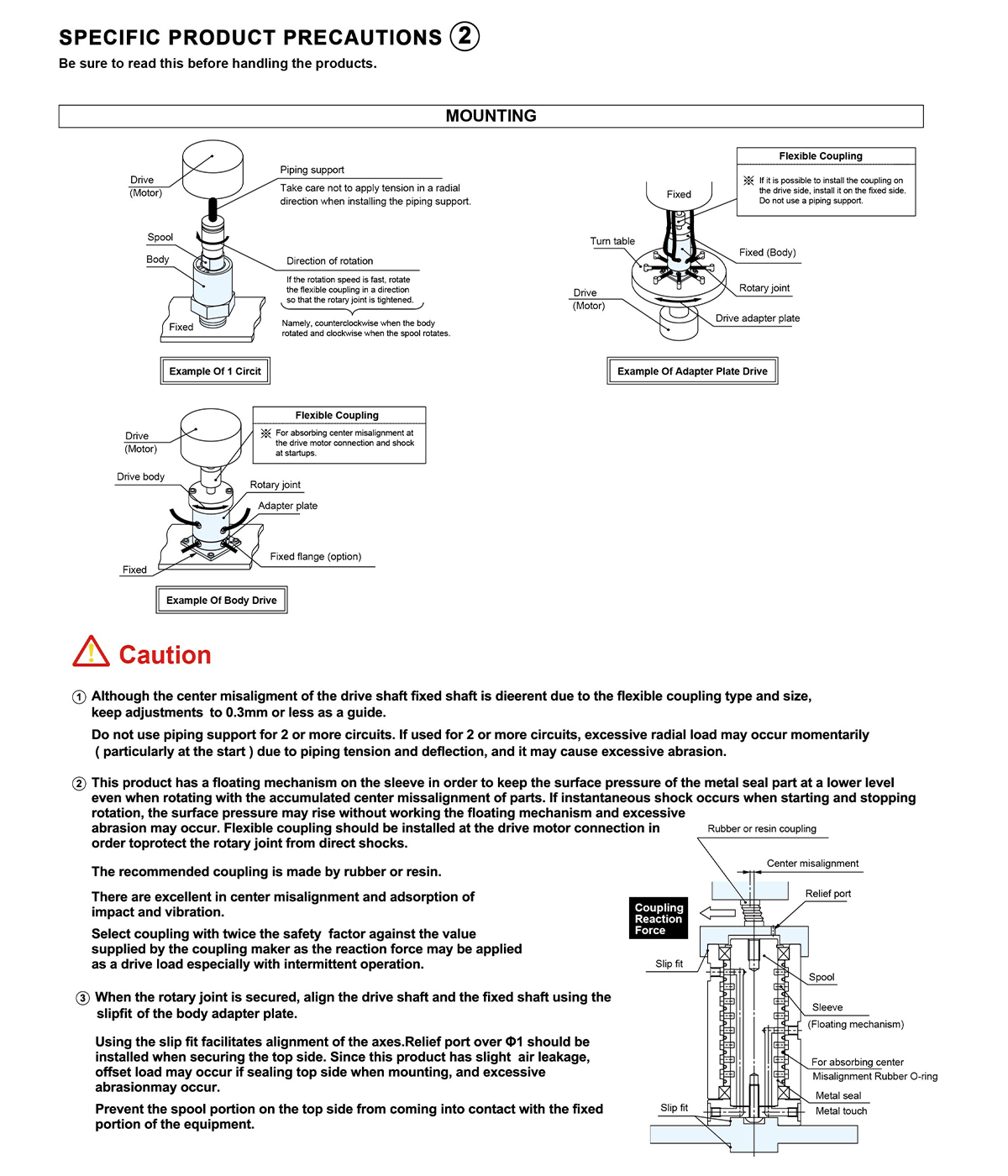

    Catatan 4) Kopling karet/resin direkomendasikan karena daya serapnya yang sangat baik terhadap bagian luar pusat, guncangan, dan getaran;
    Catatan  5)min-1,Jumlah  rotasi  per  1  menit.

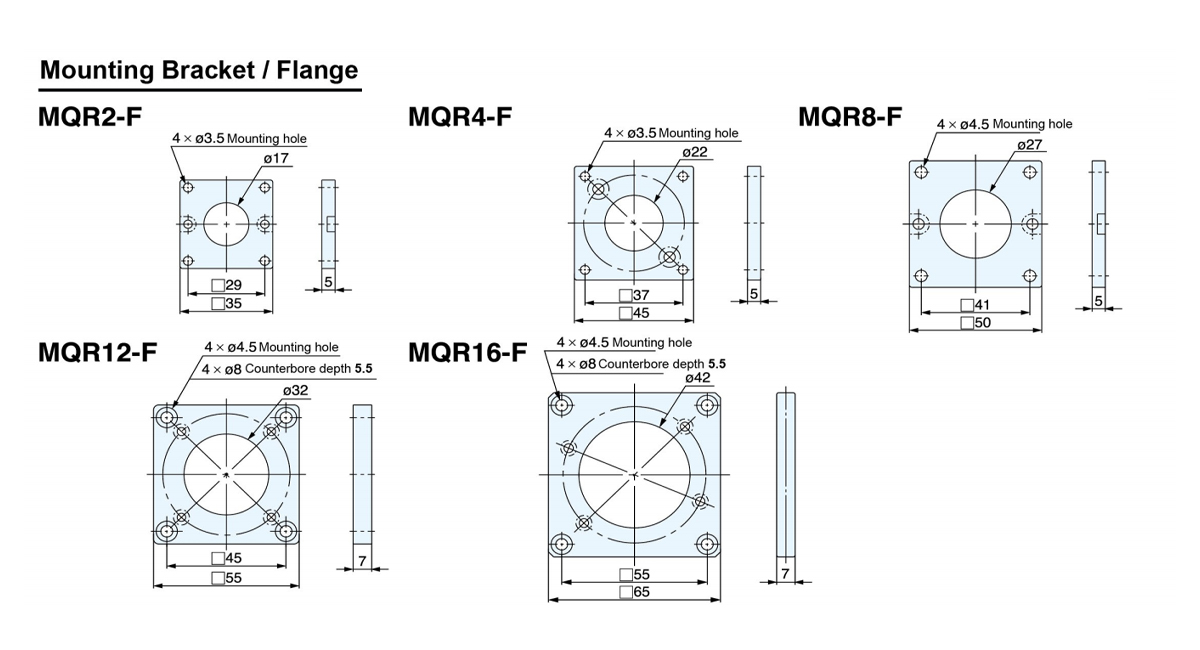

    Jumlah Sirkuit Nomor Bagian Flensa
    2 Sirkuit MQR2-F
    4 Sirkuit MQR4-F
    8 Sirkuit MQR8-F
    12 Sirkuit MQR12-F
    16 Sirkuit MQR16-F

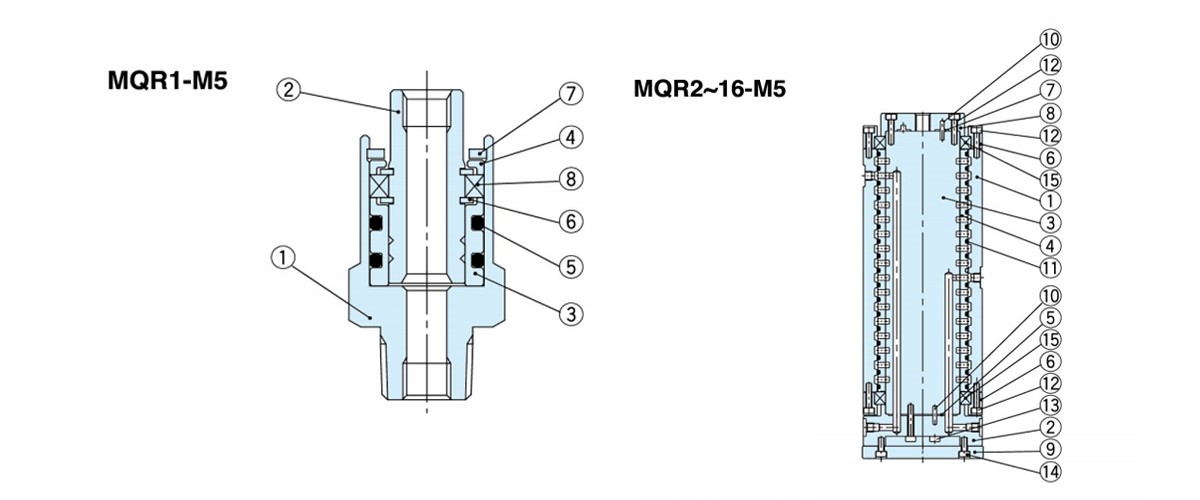

  • Komponen  Bagian(rangkaian MQR1-M5,1)
    Barang Nama Bahan Catatan
    1 Tubuh Baja tahan karat
    2 gulungan Baja tahan karat khusus
    3 Lengan Baja tahan karat khusus
    4 Piring Aluminium
    5 Cincin-O H-NBR
    6 Cincin penahan Baja karbon
    7 Cincin penahan Baja karbon
    8 Bantalan radial

    Bagian Komponen (MQR2 hingga 16-M5,2 hingga 16 sirkuit)
    Barang Nama Bahan Catatan
    1 Tubuh Aluminium alloy
    2 Pelat adaptor Aluminium alloy
    3 gulungan Baja tahan karat khusus
    4 Lengan Baja tahan karat khusus
    5 paking H-NBR
    6 Pemegang bantalan Baja tahan karat 16 sirkuit saja
    7 paking H-NBR 16 sirkuit saja
    8 Piring Aluminium alloy 16 sirkuit saja
    9 flensa Aluminium alloy
    10 Pin paralel Baja karbon Kecuali 2 sirkuit
    11 Cincin-O H-NBR
    12 Baut Baja karbon 16 sirkuit saja
    13 Baut Baja karbon
    14 Baut Baja karbon
    15 Bantalan radial -
