Seri MHZ2 (Tipe Pembukaan dan Penutupan Paralel) Pneumatic Gripper Pemasok

Rumah / Produk / Silinder Udara / Gripper Pneumatik / Seri MHZ2 (Tipe Pembukaan dan Penutupan Paralel) Pneumatic Gripper

Seri MHZ2 (Tipe Pembukaan dan Penutupan Paralel) Pneumatic Gripper Seri MHZ2 (Tipe Pembukaan dan Penutupan Paralel) Pneumatic Gripper
  • Seri MHZ2 (Tipe Pembukaan dan Penutupan Paralel) Pneumatic Gripper
  • Seri MHZ2 (Tipe Pembukaan dan Penutupan Paralel) Pneumatic Gripper
Gripper Pneumatik

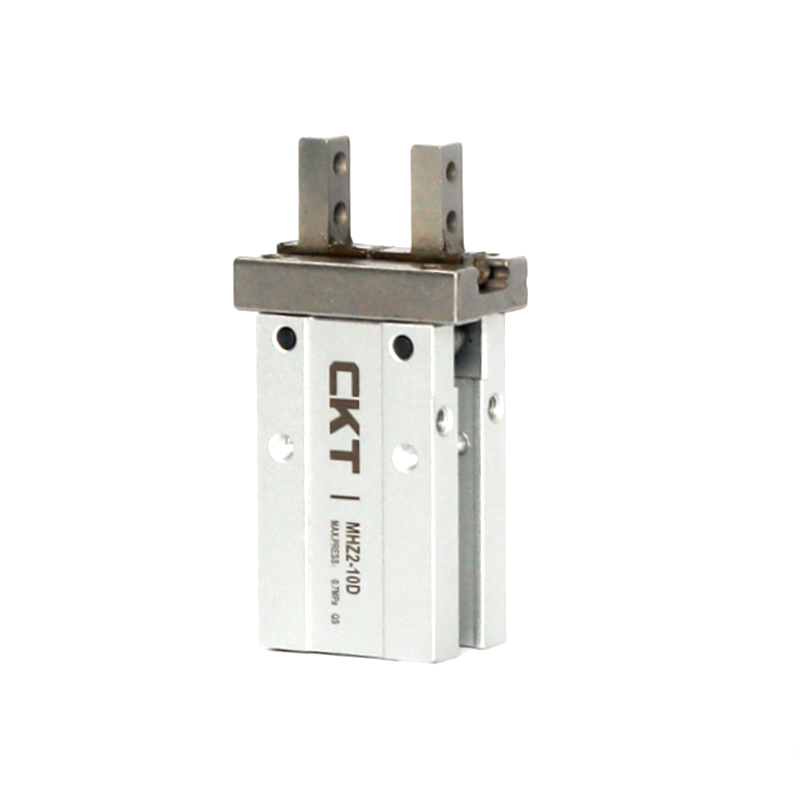

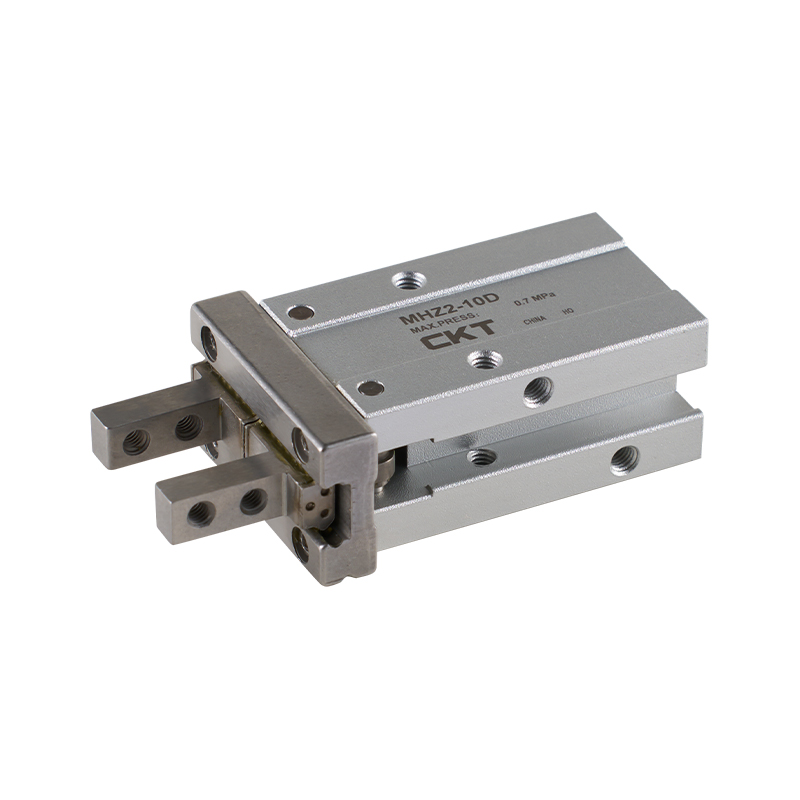

Seri MHZ2 (Tipe Pembukaan dan Penutupan Paralel) Pneumatic Gripper

Seri MHZ2 (Tipe Pembukaan dan Penutupan Paralel) Pneumatic Gripper berfokus pada penyediaan aksi penjepitan paralel yang stabil dan andal. Konsep desainnya adalah untuk menyeimbangkan kinerja inti dan kemampuan beradaptasi untuk memenuhi kebutuhan dasar pemahaman presisi dalam tautan eksekusi otomatisasi.

Fitur inti:

1. Sistem panduan terintegrasi: Mekanisme pemandu terintegrasi memastikan bahwa aktuator memiliki kekakuan struktural dan akurasi tindakan yang memadai selama pengoperasian.

2. Stabilitas panduan yang ditingkatkan: Struktur pemosisian tambahan disediakan di bagian bawah komponen pemandu untuk menjaga hubungan posisi relatif antara bagian bergerak utama dan struktur utama, dan meningkatkan keandalan pengoperasian jangka panjang.

3. Kinerja pemosisian presisi: Desain struktural yang dioptimalkan menghadirkan konsistensi posisi yang baik, yang membantu mencapai penjepitan benda kerja yang akurat dan meningkatkan kepastian proses penjepitan.

4. Instalasi dan kompatibilitas yang fleksibel: Menyediakan berbagai antarmuka instalasi standar untuk memudahkan integrasi ke dalam tata letak peralatan yang berbeda atau lingkungan dengan ruang terbatas.

5. Bantuan pengendalian terpadu badan: Bodinya telah disetel dengan komponen magnetik, yang memberikan kemudahan dasar untuk integrasi perangkat pendeteksi posisi standar.

6. Kemampuan beradaptasi saklar induksi: Terdapat beberapa slot pemasangan sakelar induksi yang dirancang pada permukaan badan silinder, yang menyediakan ruang penyesuaian untuk tata letak perangkat deteksi agar dapat beradaptasi dengan kebutuhan pengumpulan sinyal yang berbeda.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Seri MHC2 (Tipe Pembukaan dan Penutupan Fulcrum) Pneumatic Gripper
BERIKUTNYA：Tidak ada artikel berikutnya
  • Diameter silinder
    mm     		6 10 16 20 25 32 40
    Gunakan cairan Udara
    Tekanan operasi
    rentang (MPa)     		Akting ganda 0,15~0,7 0,2~0,7 0,1~0,7 0,1~0,7
    Akting tunggal 0,3~0,7 0,35~0,7 0,25~0,7 0,25~0,7
    Suhu cairan untuk penggunaan lingkungan -10~60℃
    Pengulangan (mm) ±0,01 ±0,02
    Frekuensi pengoperasian maksimum (c.p.m) 180 (seri MHZL2 adalah 120) 60
    Pasokan minyak Tidak diperlukan
    Modus operasi Akting ganda · Single-acting
    Sakelar magnetik (opsional) Sakelar magnetik non-kontak (MHZA2, MHZAJ2 tanpa sakelar magnetik)
    Diameter sambungan M3×0,5 M5×0,8

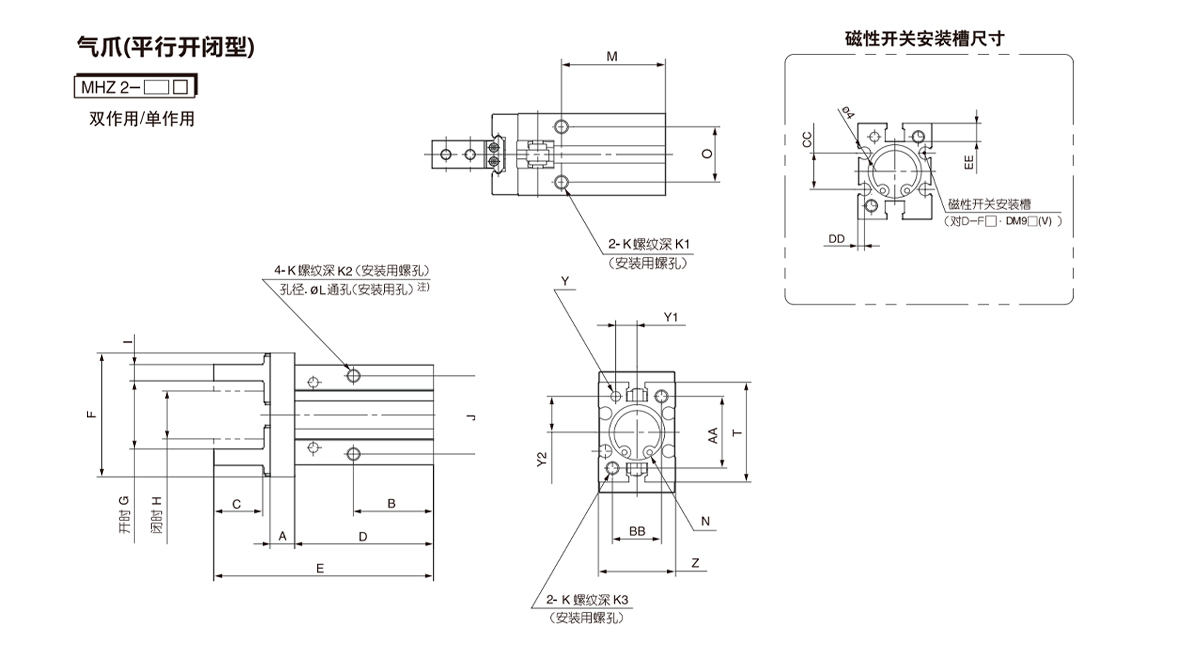

  • Model
    (mm)     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S
    10 6 23 12 37.8 57 29 15.2 11.2 4 16 M3×0,5 6 5.5 6 26 27 Ø11H9 Dalam 2 11.4 M2,5×0,45 3 5.7 M3×0,5
    16 7.5 24.5 15 42.5 67.3 38 20.9 14.9 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Dalam2 16 M3×0,5 4 7 M5×0,8
    20 9.5 29 20 52.8 84.8 50 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 021H9 Dalam3 18.6 M4×0,7 5 9 M5×0,8
    25 11 30 25 63.6 102.7 63 33.3 19.3 10 36 M6×1 10 12 12 5.1 36.5 026H9 Dalam3.5 22 M5×0,8 6 12 M5×0,8
    32 12 40(49) 29 67(76) 113(122) 97 48 26 12 46 M6×1 10 13 13 5.1 48(57) 034H9 Dalam4 26 M6×1 7 14 M5×0,8
    40 15 49(62) 36 83(96) 139(152) 119 60 30 14 56 M8×1,25 13 16 17 6.6 58(71) 042H9 Dalam4 32 M8×1,25 9 17 M5×0,8

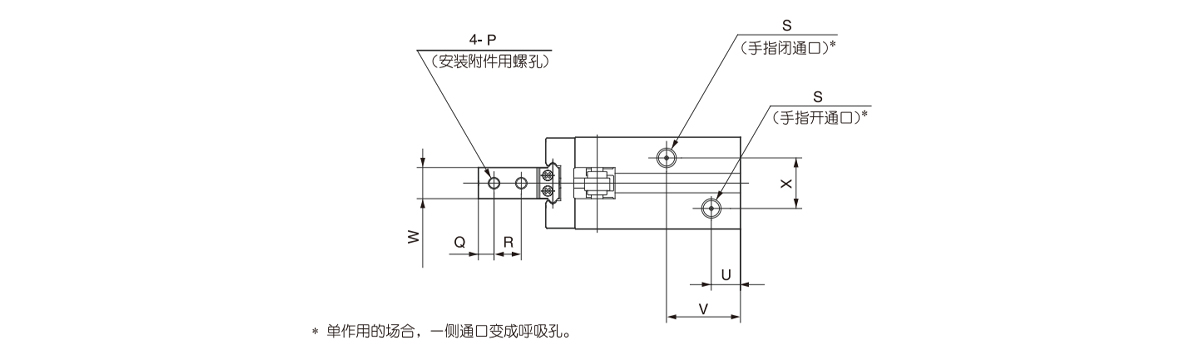

    Model
    (mm)     		T U V W X Y Z Y1 Y2 AA BB CC HH EE
    10 23 9 19 5 11 Ø2H9 Dalam3 16,4±0,05 5,2±0,02 7,6±0,02 18 12 5.4
    16 30.6 7.5 19 8 13 Ø3H9 Dalam3 23,6±0,05 6,5±0,02 11±0,02 22 15 11.6 2.1 5.8
    20 42 10 23 10 15 Ø4H9 Dalam4 27,6±0,05 7,5±0,02 16,8±0,02 32 18 14 2.1 9
    25 52 10.7 23.5 12 20 Ø4H9 Dalam4 33,6±0,05 10±0,02 21,8±0,02 40 22 19 3.5 11.5
    32 60 11 31(37) 15 24 Ø5H9 Dalam5 40±0,1 12±0,02 23±0,02 46 26 24 3.3 11.5
    40 72 12 38(45) 18 28 Ø5H9 Dalam5 48±0,1 14±0,02 29±0,02 56 32 29.4 3.7 13

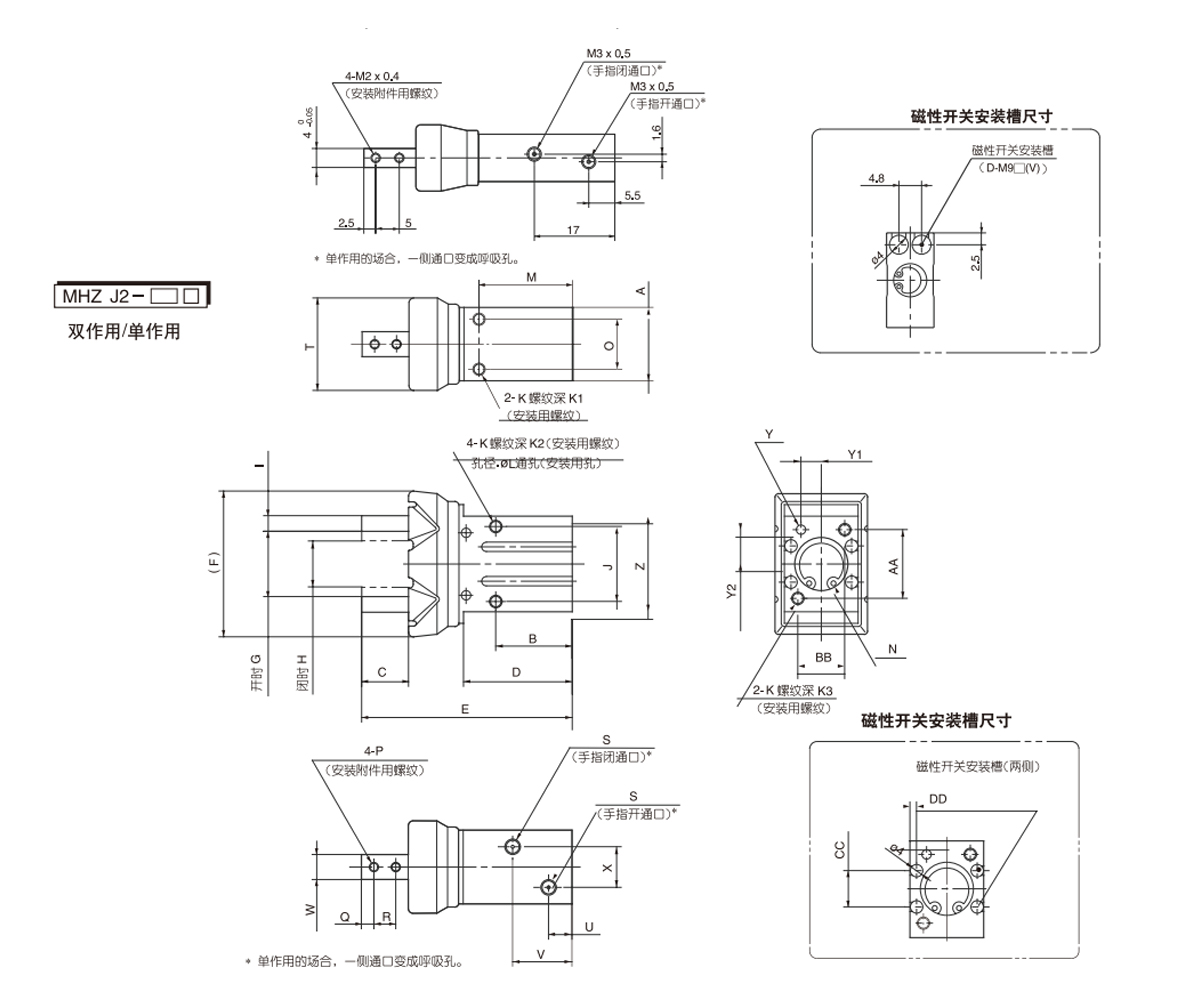

    Diameter silinder
    mm     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S T U v W x Y Y1 Y2 Z AA BB CC HH
    10 16,4±0,05 23 2 31 57 34 15.2 11.2 4 16 M3×0,5 6 5.5 6: 2.6 27 Ø11H9 Dalam2 11.4 M2.5x4.5 3 5.7 M3×0,5 21 7 19 5 11 Ø2H9 Dalam3 5,2±0,02 7,6±0,02 23 18 12 - 2.5
    16 23,6±0,05 24.5 15 34.8 67.3 45 20.9 14.7 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Dalam2 16 M3×0,5 4 7 M5×0,8 29.6 7.5 19 8 13 Ø3H9 Dalam3 6,5±0,02 11±0,02 30.6 22 15 11.6 2
    20 27,6±0,05 29 20 43.5 84.8 58 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 Ø21H9 Dalam3 18.6 M4×0,7 5 9 M5×0,8 34.5 8.5 23 10 15 Ø4H9 Dalam4 7,5±0,02 16,8±0,02 42 32 18 14 2
    25 33,6±0,05 30 25 53 102.7 73 33.3 19.3 10 36 M6×1 10 12 2 5.1 36.5 Ø26H9 Dalam3.5 22 M5×0,8 6 12 M5×0,8 42 9 24 12 20 Ø4H9 Dalam4 10±0,02 21,8±0,02 52 40 22 19 3.5
