Tipe Dasar Silinder Tanpa Batang Berpasangan Magnetik Seri CY3B/CY3R/Tipe Pemasangan Langsung Pemasok

Rumah / Produk / Silinder Udara / Silinder Tanpa Batang / Tipe Dasar Silinder Tanpa Batang Berpasangan Magnetik Seri CY3B/CY3R/Tipe Pemasangan Langsung

Tipe Dasar Silinder Tanpa Batang Berpasangan Magnetik Seri CY3B/CY3R/Tipe Pemasangan Langsung Tipe Dasar Silinder Tanpa Batang Berpasangan Magnetik Seri CY3B/CY3R/Tipe Pemasangan Langsung Tipe Dasar Silinder Tanpa Batang Berpasangan Magnetik Seri CY3B/CY3R/Tipe Pemasangan Langsung
  • Tipe Dasar Silinder Tanpa Batang Berpasangan Magnetik Seri CY3B/CY3R/Tipe Pemasangan Langsung
  • Tipe Dasar Silinder Tanpa Batang Berpasangan Magnetik Seri CY3B/CY3R/Tipe Pemasangan Langsung
  • Tipe Dasar Silinder Tanpa Batang Berpasangan Magnetik Seri CY3B/CY3R/Tipe Pemasangan Langsung
Silinder Tanpa Batang

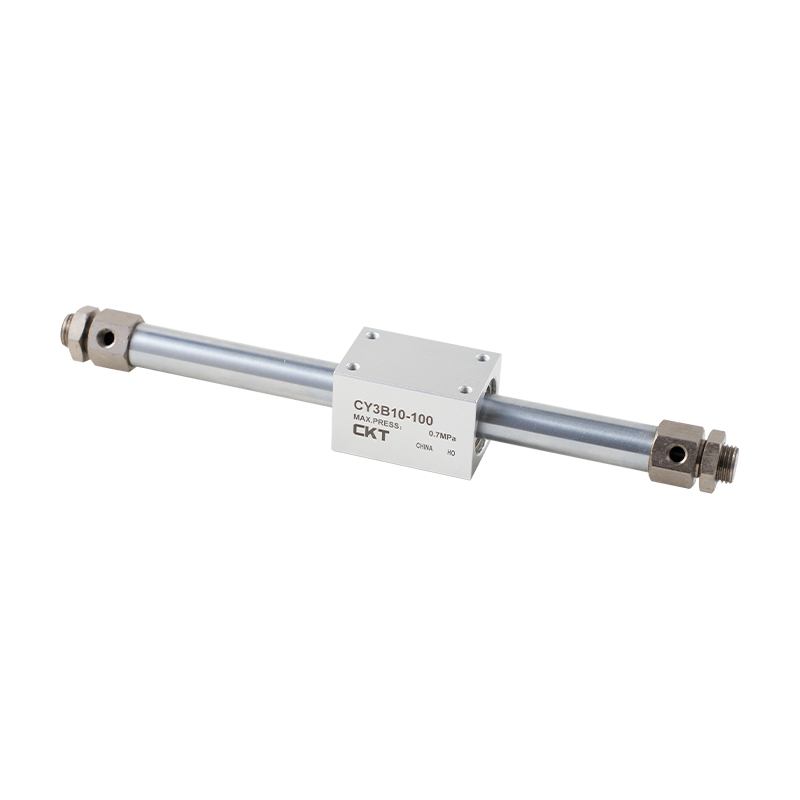

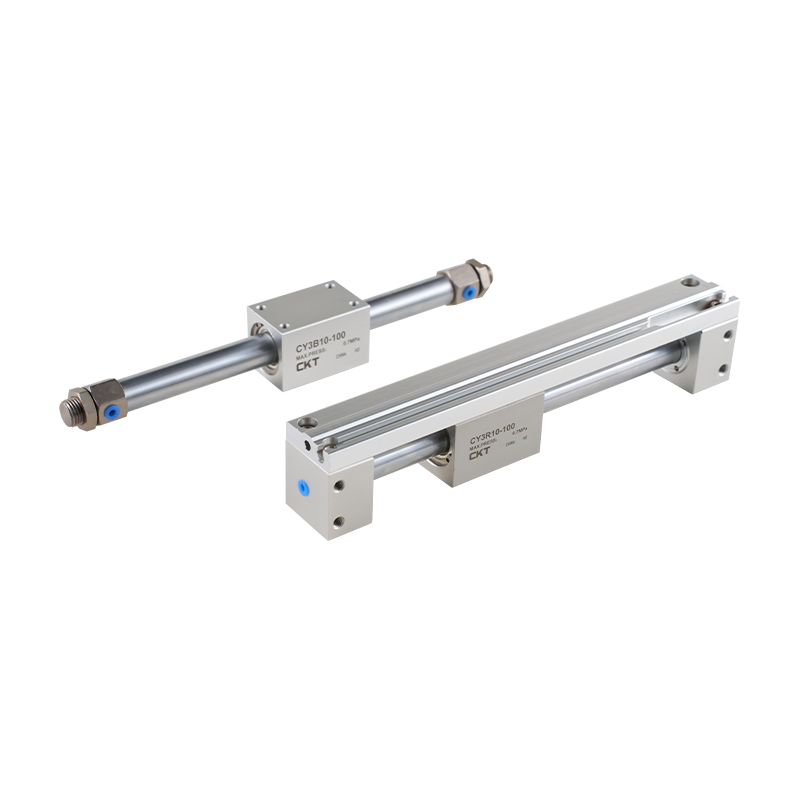

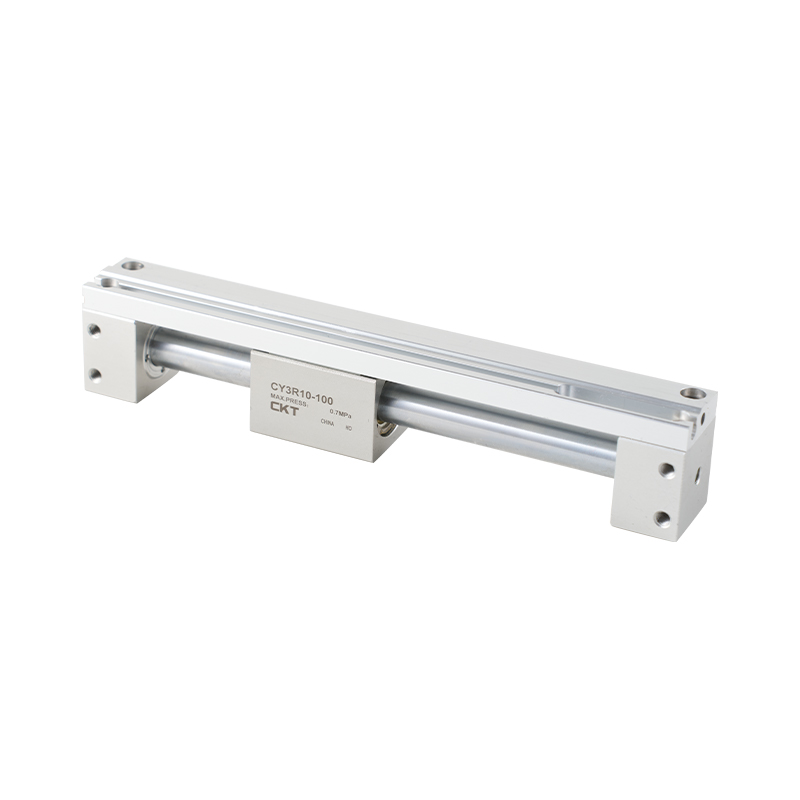

Tipe Dasar Silinder Tanpa Batang Berpasangan Magnetik Seri CY3B/CY3R/Tipe Pemasangan Langsung

Bentuk bodi utama dan penutup kepala telah diubah, dan sambungan magnetis telah diadopsi untuk mengurangi massa. Cincin penahan pelumasan pada piston dapat terus membentuk lapisan pelumasan dan meningkatkan pelumasan.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Silinder Tanpa Batang Sambungan Mekanis Seri MY1B (Tipe Dasar)
BERIKUTNYA：Silinder Tanpa Batang Berpasangan Magnetik Seri CY1L (Tipe Bantalan Bola)
  • Spesifikasi standar
    Diameter silinder (mm) 15 20 25 32 40
    Cairan yang digunakan Udara (tanpa minyak)
    Tekanan operasi maksimum MPa 0.7
    Tekanan operasi minimum MPa 0.16 0.15 0.14 0.12
    Suhu lingkungan dan cairan -10 hingga 60°C (tetapi tidak beku)
    Kecepatan piston mm/s CY3B:50~400;CY3R:50~500
    Penyangga Bantalan bantalan di kedua ujungnya
    Toleransi panjang goresan mm 0~250 1°,251~1000 14,1001~ 1,8
    Gaya penahan magnet   N 137 231 363 588 922
    Sambungan perpipaan M5×0,8 Rc/8 ·NPT18 ·G/₈

  • Nomor bagian Cocok untuk diameter silinder (mm) d H B C
    SNJ-016B 15 M10×1.0 4 14 16.2
    SN-020B 20 M20×1,5 8 26 30
    SN-032B 2532 M26×1,5 8 32 37
    SN-040B 40 M32×2.0 10 41 47.3

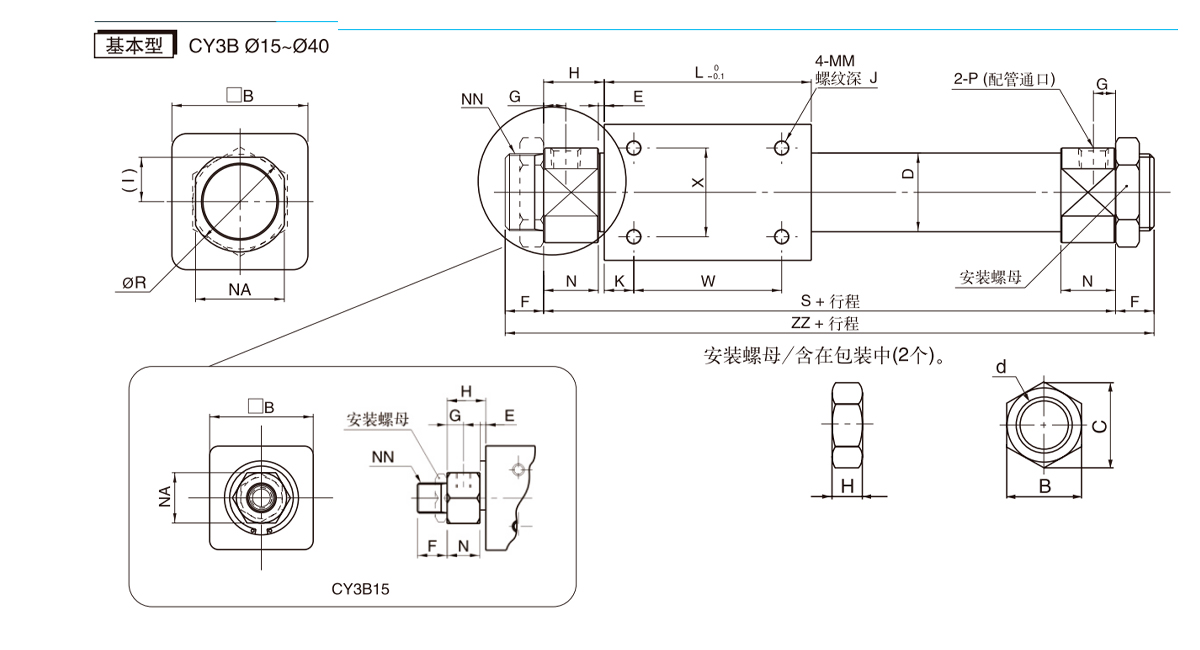

    Model B D E F G H I J K L MM N TIDAK NN R S W X ZZ
    CY3B15 35 16.6 3 10 5.5 13 - 6 11 57 M4×0,7 11 17 M10×1 - 83 35 19 103
    CY3B20 36 21.6 2 13 7.5 20 12 6 8 66 M4×0,7 18 24 M20×1,5 28 106 50 25 132
    CY3B25 46 26.4 2 13 7.5 20.5 15 8 10 70 M5×0,8 18.5 30 M26×1,5 34 111 50 30 137
    CY3B32 60 33.6 2 16 8 22 18 8 15 80 M6×1 20 36 M26×1,5 40 124 50 40 156
    CY3B40 70 41.6 3 16 11 29 23 10 16 92 M6×1 26 46 M32×2 50 150 60 40 182

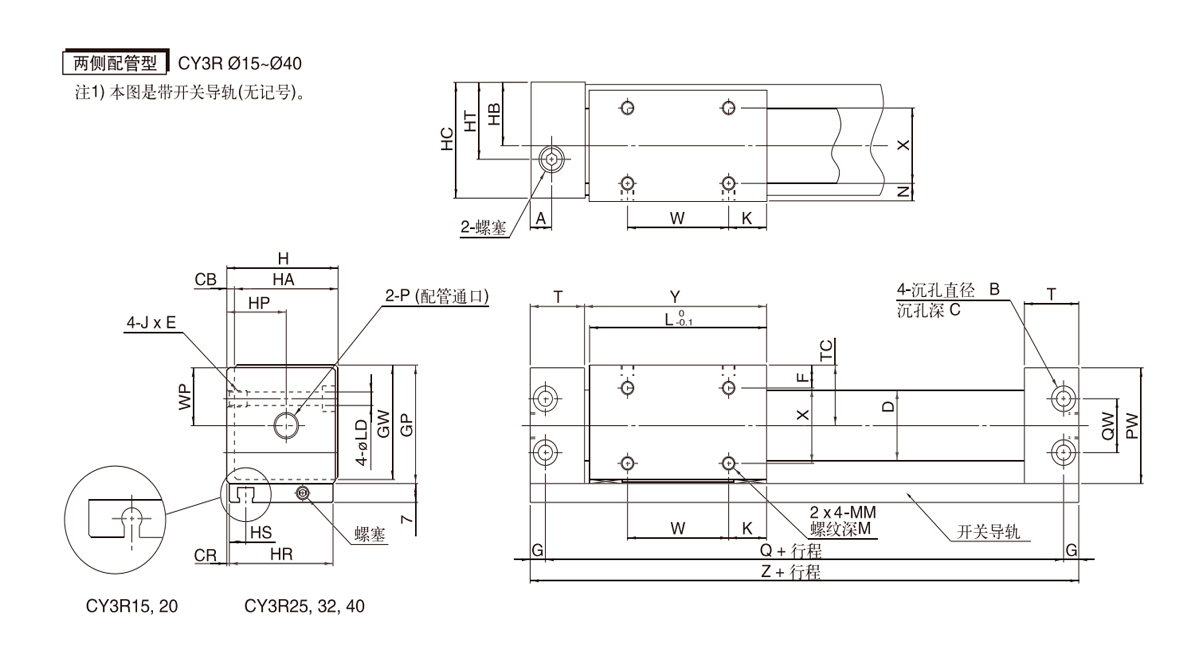

    Model A B C CB Kr D F G dokter umum GW H HA HB HC HP SDM HS HT JxE K
    CY3R15 10.5 8 4.2 2 0.5 16.6 8 5 33 31.5 32 30 17 31 17 30 8.5 17 M5×0,8x7 14
    CY3R20 9 9.5 5.2 3 1 21.6 9 6 39 37.5 39 36 21 38 24 36 7.5 24 M6×1x8 11
    CY3R25 8.5 9.5 5.2 3 1 26.4 8.5 6 44 42.5 44 41 23.5 43 23.5 41 6.5 23.5 M6×1x8 15
    CY3R32 10.5 11 6.5 3 1.5 33.6 10.5 7 55 53.5 55 52 29 54 29 51 7 29 M8×1,25×10 13
    CY3R40 10 11 6.5 5 2 41.6 13 7 65 63.5 67 62 36 66 36 62 8 36 M8×1,25×10 15

    Model L LD M MM N PW Q QW T karena W WP X Y Z
    CY3R15 53 4.3 5 M4×0,7 6 32 84 18 19 17 25 16 18 54.5 94
    CY3R20 62 5.6 5 M4×0,7 7 38 95 17 20.5 20 40 19 22 64 107
    CY3R25 70 5.6 6 M5×0,8 6.5 43 105 20 21.5 22.5 40 21.5 28 72 117
    CY3R32 76 7 7 M6×1 8.5 54 116 26 24 28 50 27 35 79 130
    CY3R40 90 7 8 M6×1 11 64 134 34 26 33 60 32 40 93 148

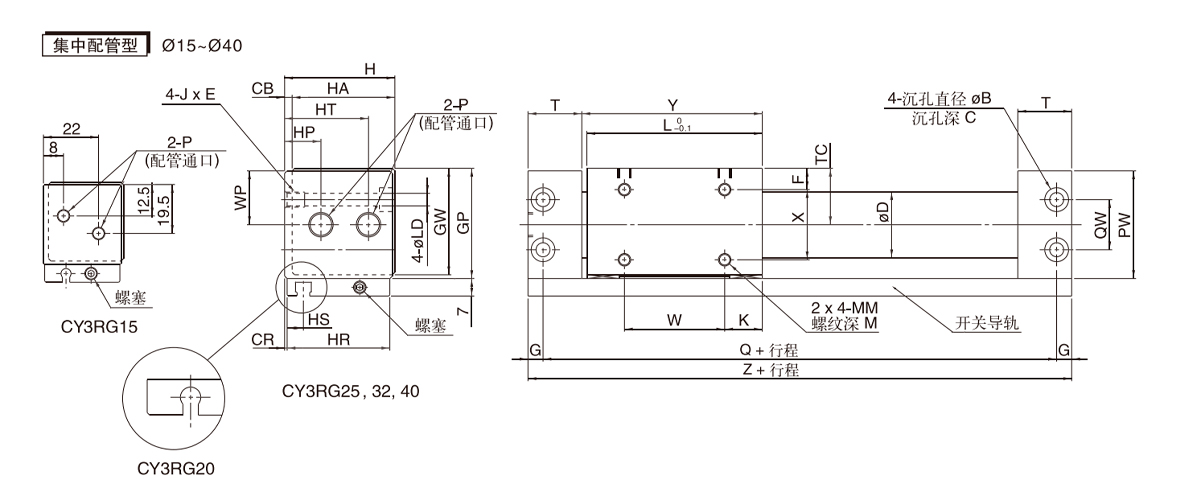

    Model HP HT
    CY3RG15 - -
    CY3RG20 11 28
    CY3RG25 14.5 33.5
    CY3RG32 20 41
    CY3RG40 25 50
    ※Dimensi yang tidak ditentukan sama dengan dimensi jenis perpipaan di kedua sisi.
