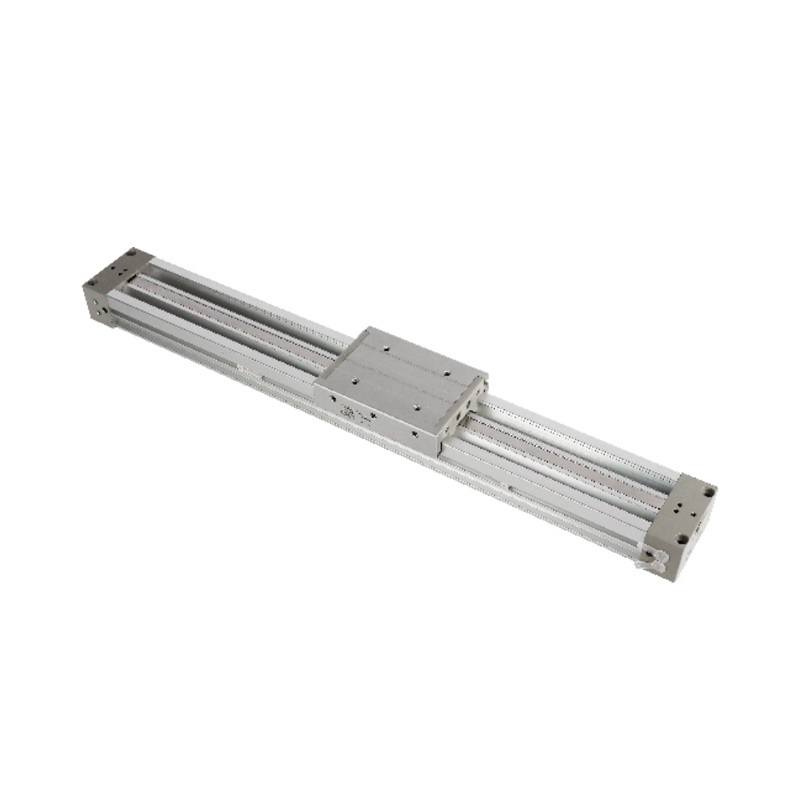

Tipe Panduan Bantalan Geser Silinder Tanpa Batang Bersambung Mekanis Seri MY1M

Tipe Panduan Bantalan Geser Silinder Tanpa Batang Bersambung Mekanis Seri MY1M mengadopsi struktur terintegrasi silinder tanpa batang yang disambung secara mekanis dan rel pemandu bantalan geser, yang menyederhanakan konfigurasi mekanis sistem gerak linier dengan secara langsung mengintegrasikan jalur transmisi beban dan mekanisme pemandu. Desainnya yang ringkas sangat cocok untuk skenario penggerak linier sederhana yang mengharuskan benda kerja dipasang langsung pada penggerak, dan juga memiliki kemampuan beradaptasi struktural untuk menangani berbagai tugas penanganan.

Ikhtisar fitur inti
■ Desain rel pemandu terpadu
Badan silinder dan rel pemandu bantalan geser membentuk unit fusi fisik, menghilangkan tautan perakitan silinder tradisional dan rel pemandu independen. Penggabungan struktural ini secara signifikan mengurangi kompleksitas sistem dan membuat tata letak peralatan lebih kompak, terutama cocok untuk unit otomasi dengan ruang terbatas.

■ Karakteristik pemandu gesekan rendah
Rel pemandu bantalan geser memberikan panduan linier resistansi rendah yang stabil, menyeimbangkan kapasitas beban, dan kelancaran pengoperasian melalui desain pasangan gesekan yang dioptimalkan. Bentuk panduan ini dapat secara efektif menekan penyimpangan getaran dalam kondisi kerja normal dan memastikan konsistensi geometris lintasan pergerakan beban.

■ Kemampuan pemasangan benda kerja langsung
Meja penggerak diperkuat secara khusus untuk memungkinkan pengguna mengencangkan langsung benda kerja atau perlengkapan berukuran kecil dan sedang. Hal ini menghilangkan komponen transisi seperti pelat pemasangan sekunder, memperpendek rantai transmisi gaya, dan meningkatkan kekakuan sistem dan kecepatan respons pemosisian.

■ Kemampuan beradaptasi pukulan yang besar
Transmisi yang digabungkan secara mekanis menerobos keterbatasan fisik batang piston dan memiliki kemampuan untuk memperluas ke langkah linier yang lebih panjang dengan tetap mempertahankan ukuran badan silinder. Karakteristik struktural dari dukungan penuh rel pemandu memastikan stabilitas pergerakan beban dalam rentang langkah yang lebih besar.

■ Menangani optimalisasi skenario
Kekakuan tinggi dan kemampuan beradaptasi terhadap beban yang dibawa oleh rel pemandu terintegrasi menjadikannya luar biasa dalam skenario penanganan berkelanjutan seperti pemindahan material dan pemindahan komponen. Sistem ini dapat dikonfigurasi untuk beroperasi secara horizontal atau vertikal guna memenuhi kebutuhan transfer material antar stasiun dan modul.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Tipe Panduan Linier Silinder Tanpa Batang Sambungan Mekanis Seri MY2H/HT (1 Sumbu)/Tipe Panduan Linier (2 Sumbu)
BERIKUTNYA：Silinder Tanpa Batang Bersambung Mekanis Seri MY1H (Tipe Panduan Linier)
  • Spesifikasi
    Diameter silinder (mm) 16 20 25 32 40 50 63
    Cairan yang digunakan Udara
    Modus operasi Akting ganda
    Kisaran tekanan operasi 0,2~0,8MPa 0,15~0,8MPa
    Tekanan uji tekanan 1.2MPa
    Suhu lingkungan dan suhu cairan 5~60℃
    Penyangga Udara cushioning
    Pelumasan Tidak ada minyak
    Toleransi panjang goresan Di bawah 1000 1,8,1001~3000 2,8 Di bawah 2700 1,8, 2701-5000 2,8
    Diameter pipa Bukaan depan dan samping M5×0,8 1/8 14 3/8
    Pembukaan bawah Ø4 Ø6 08 010

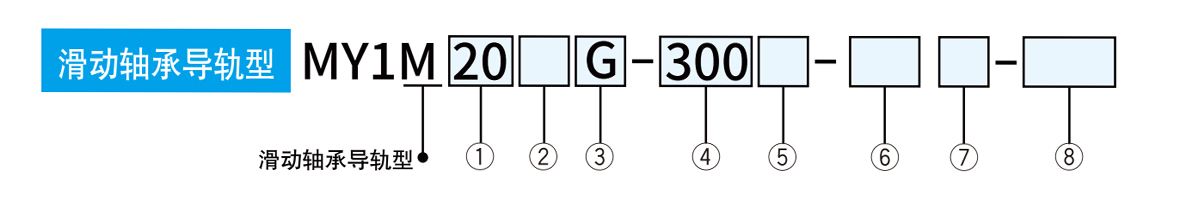

  • ① Diameter silinder ② Jenis ulir lubang tembus ③Konfigurasi perpipaan ④ Langkah silinder (mm)
    16 16mm Tandai Jenis Diameter silinder Tidak ditandai Tipe standar Diameter silinder Rencana perjalanan standar* Perjalanan panjang Pukulan maksimum (mm)
    20 20mm Tidak ditandai benang M 016、020 G Tipe perpipaan terpusat
    25 25mm RC 025、032、040、050、063 16 100,200,300,400,500,600,700,800,900,1000,1200,1400,1600,1800,2000
    ※Dapat diproduksi dengan kelipatan 1 mm.     		Melebihi pukulan standar
    Stroke 2001 hingga 3000 mm (kenaikan 1 mm)     		3000
    32 32mm TN NPT
    40 40mm
    50 50mm TF G 20,25,32
    40、50、63     		Melebihi pukulan standar
    Stroke 2001 hingga 5000 mm (kenaikan 1 mm)     		5000
    63 63mm Contoh konfigurasi
    *Pukulan panjang juga dapat dikonfigurasi dengan cara yang sama seperti sapuan standar. MY1M20-3000L-M9BW
    *Harap diperhatikan, bagaimanapun, bahwa kapasitas bantalan udara berkurang untuk pukulan 49 mm atau kurang, dan beberapa sakelar magnet tidak dapat dipasang.

    ⑤ Simbol unit penyesuaian perjalanan ⑥Model saklar magnetik ⑦ Jumlah saklar magnetik ⑧Produk yang disesuaikan dengan spesifikasi umum
    Tidak ditandai Sakelar non-magnetik (cincin magnetik bawaan) Tidak ditandai 2 Indikator Spesifikasi, isi
    S 1 -XB10 Langkah tengah (badan silinder khusus digunakan)
    Diameter silinder yang berbeda cocok untuk sakelar magnetik yang berbeda.
    Harap konfirmasi dari tabel di bawah ini sebelum memilih.     		-XB11 Tipe pukulan panjang
    n n -XB20 Unit penyesuaian perjalanan dengan sekrup penyesuaian
    -XB22 Dilengkapi dengan peredam kejut hidrolik tipe lunak RJ

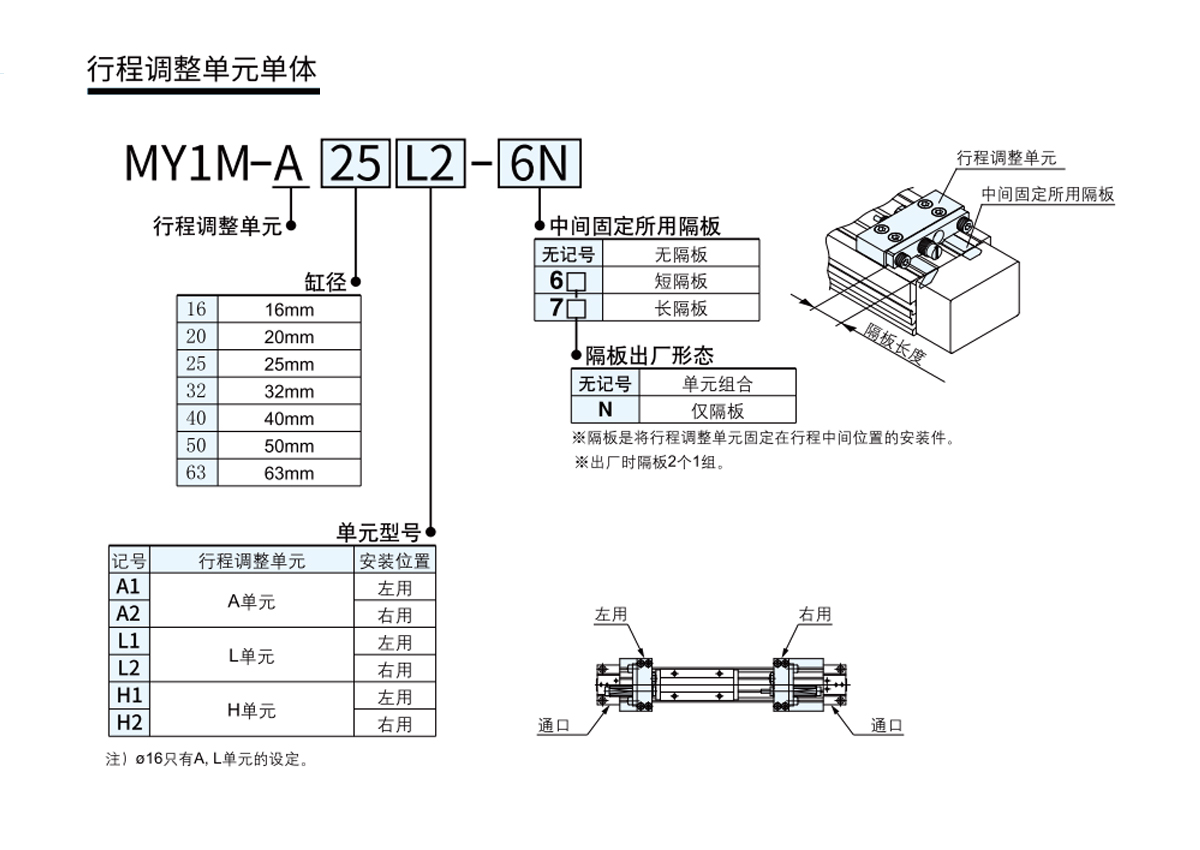

    Cakupan penyesuaian rencana perjalanan
    Diameter silinder 16 20 25 32 40 50 63
    Simbol satuan A L A    L H A    L H A    L   H A    L   H A    L   H A L H
    Tidak ada partisi 0~-5.6 0~-6 0~-11.5 0~-12 0~-16 0~-20 0~-25
    Dengan partisi pendek -5.6~-11.2 -6~-12 -11,5~-23 -12~-24 -16~-32 -20~-40 -25~-50
    Dengan partisi yang panjang -11.2~-16.8 -12~-18 -23~-34,5 -24~-36 -32~-48 -40~-60 -50~-75

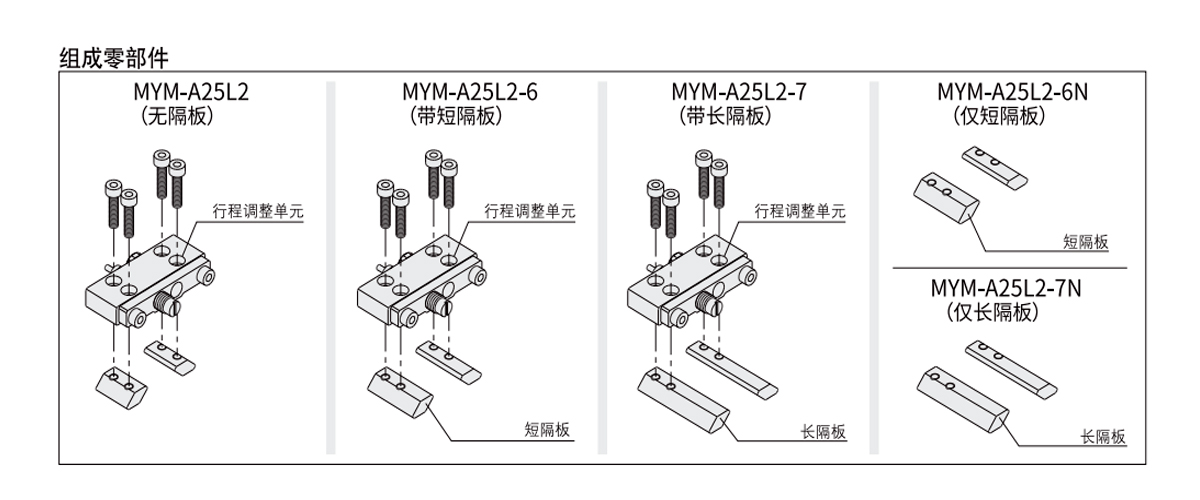

    Panjang partisi
    Diameter silinder 16 20 25 32 40 50 63
    Partisi pendek 5.6 6 11.5 12 16 20 25
    Partisi panjang 11.2 12 23 24 32 40 50

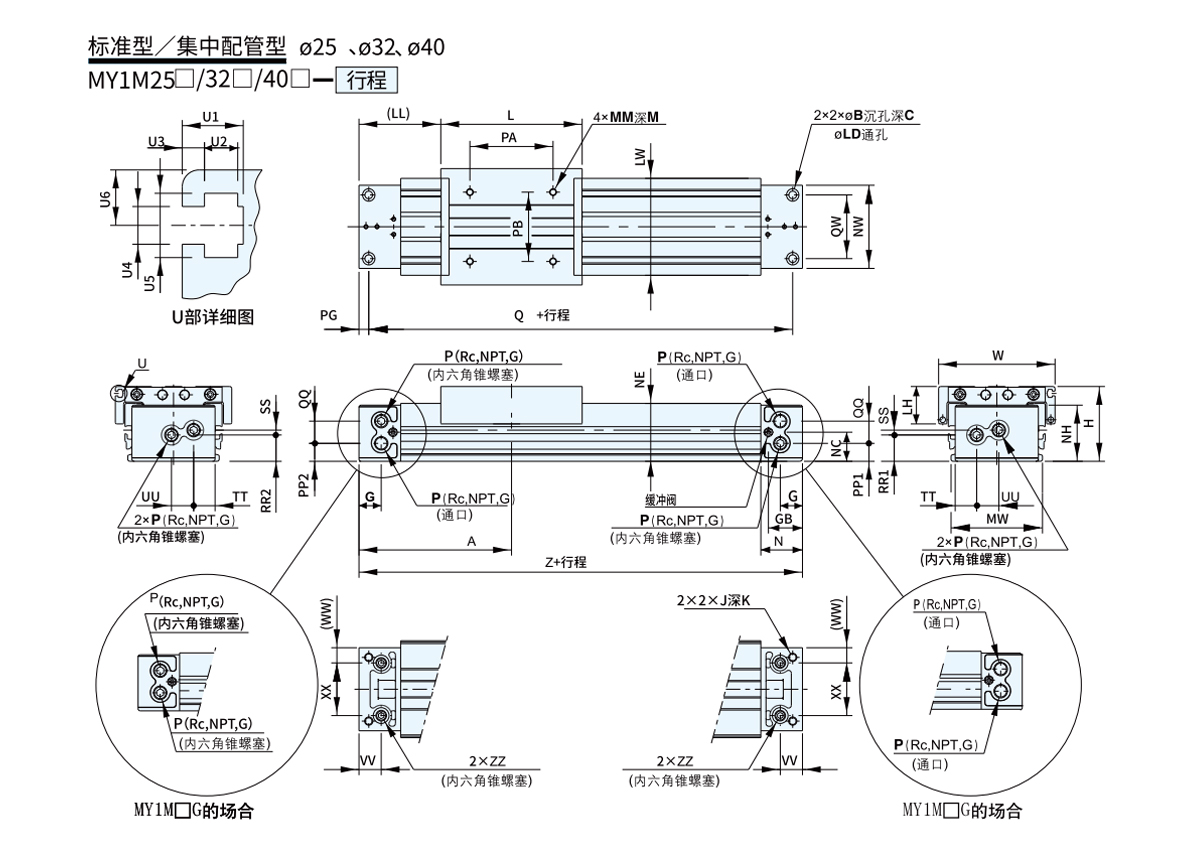

  • Model A B C G GB H J K L LD LH akan buruk M MM MW N tidak TIDAK NH barat laut P PA
    SAYA1M25 110 9 5.5 17 24.5 54 M6×1 9.5 102 5.6 27 59 70 10 M5×0,8 66 30 21 41.8 40.5 60 1/8 60
    SAYA1M32 140 11 6.5 19 30 68 M8×1,25 16 132 6.8 35 74 88 13 M6×1 80 37 26 52.3 50 74 1/8 80
    SAYA1M40 170 14 8.5 23 36.5 84 M10×1,5 15 162 8.6 38 89 104 13 M6×1 96 45 32 65.3 63.5 94 1/4 100

    Model PB hal hal1 PP2 Q QQ QW RR1 RR2 SS TT UU Ay W ww XX Z ZZ
    SAYA1M25 50 7 12.7 12.7 206 5.5 46 18.9 17.9 4.1 15.5 16 16 84 11 38 220 RC1/16
    SAYA1M32 60 8 15.5 18.5 264 16 60 22 24 4 21 16 19 102 13 48 280 RC1/16
    SAYA¹M40 80 9 17.5 20 322 26 72 25.5 29 9 26 21 23 118 20 54 340 RC1/8

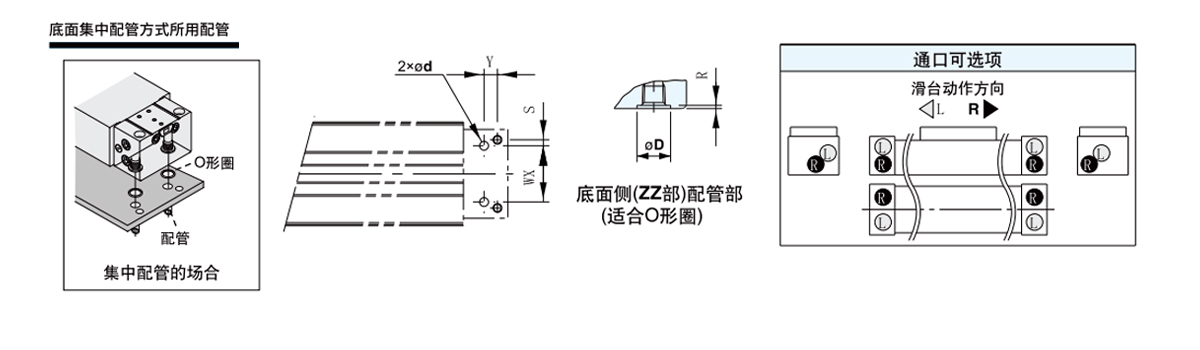

    Gambar detail tabel ukuran bagian berbentuk U       *P adalah port suplai udara silinder
    Model U1 U2 U3 U4 U5 U6
    SAYA1M25□ 5.5 3 2 3.4 5.8 5
    SAYA1M32□ 5.5 3 2 3.4 5.8 7
    SAYA1M40□ 6.5 3.8 2 4.5 7.3 8

    Model WX Y d D R Cincin-O yang berlaku
    SAYA1M25□ 38 9 4 11.4 1.1 C9
    SAYA1M32□ 48 11 6 11.4 1.1
    SAYA1M40□ 54 14 9 13.4 1.1 C11.2

    Model A B C G TIDAK GB H J K L LD Lh LK akan buruk M MM N tidak TIDAK tidak NH barat laut PA
    SAYA1M50 200 17 10.5 27 25 37.5 107 M14×2 28 200 11 29 2 100 128 15 M8×1,25 47 43.5 84.5 81 83.5 118 120
    SAYA1M63 230 19 12.5 29.5 27.5 39.5 130 M16×2 32 230 13.5 32.5 5.5 115 152 16 M10×1,5 50 56 104 103 105 142 140

    Model PB hal PP Q QQ QW RR SS TT UU Ay W W1 WW XX Z
    SAYA1M50 90 10 26 380 28 90 35 10 35 24 28 144 128 22 74 400
    SAYA1M63 110 12 42 436 30 110 49 13 43 28 30 168 152 25 92 460

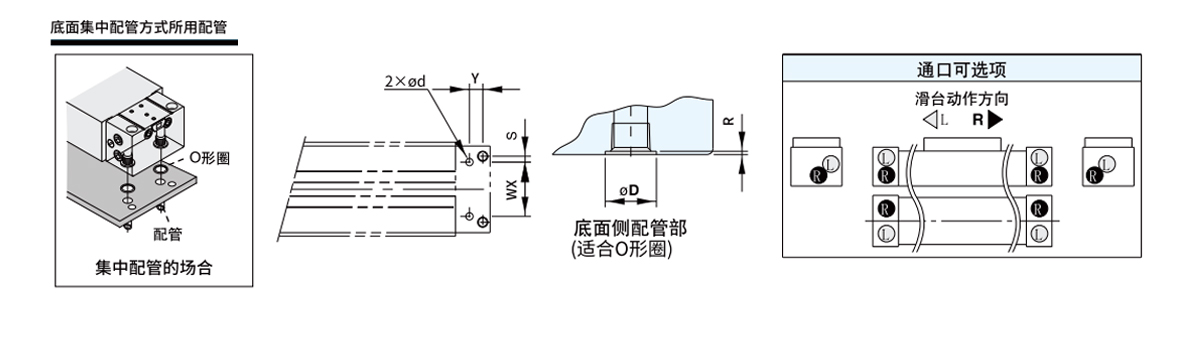

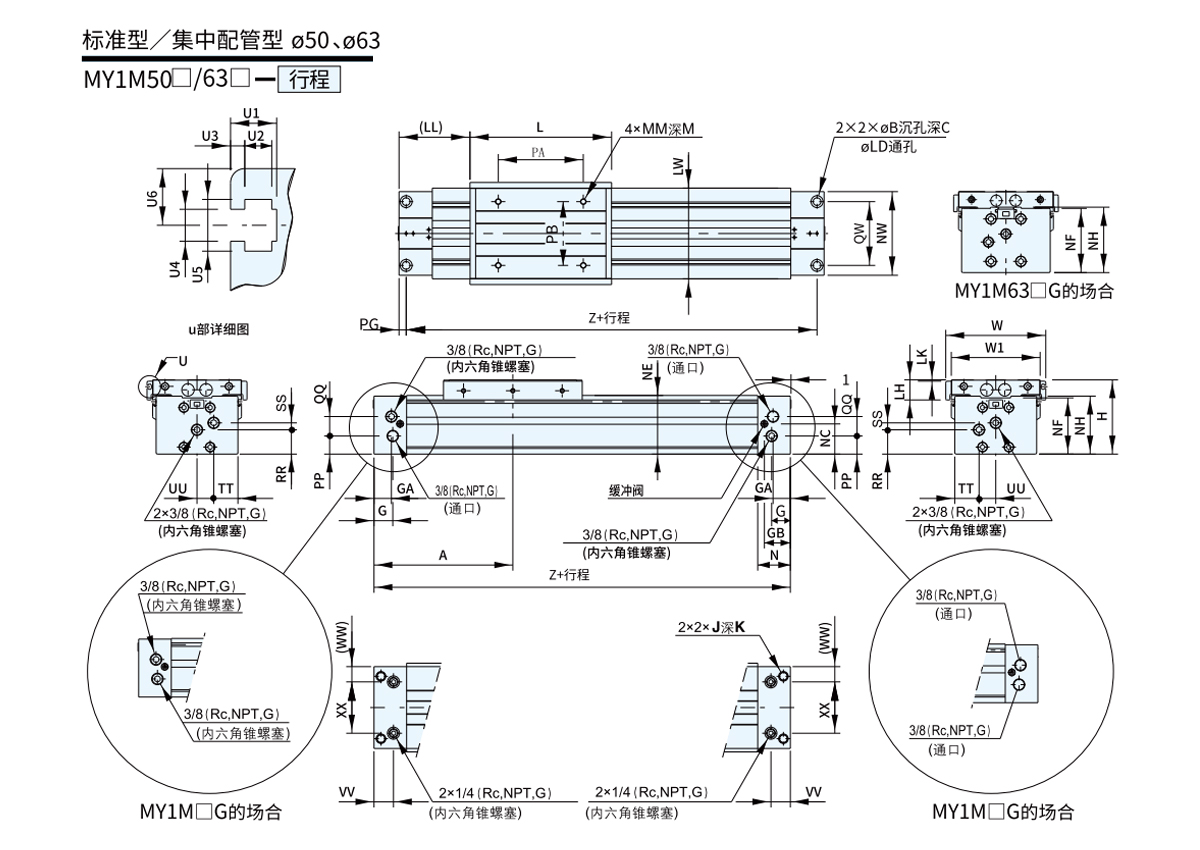

    Tabel dimensi detail untuk bagian berbentuk U
    Model U1 U2 U3 U4 U5 U6
    SAYA1M50L 6.5 3.8 2 4.5 7.3 8
    SAYA1M63 8.5 5 2.5 5.5 8.4 8

    Model WX Y S d D R Cincin-O yang berlaku
    SAYA1M50 74 18 8 10 17.5 1.1 Bab 15
    SAYA1M63 92 18 9 10 17.5 1.1

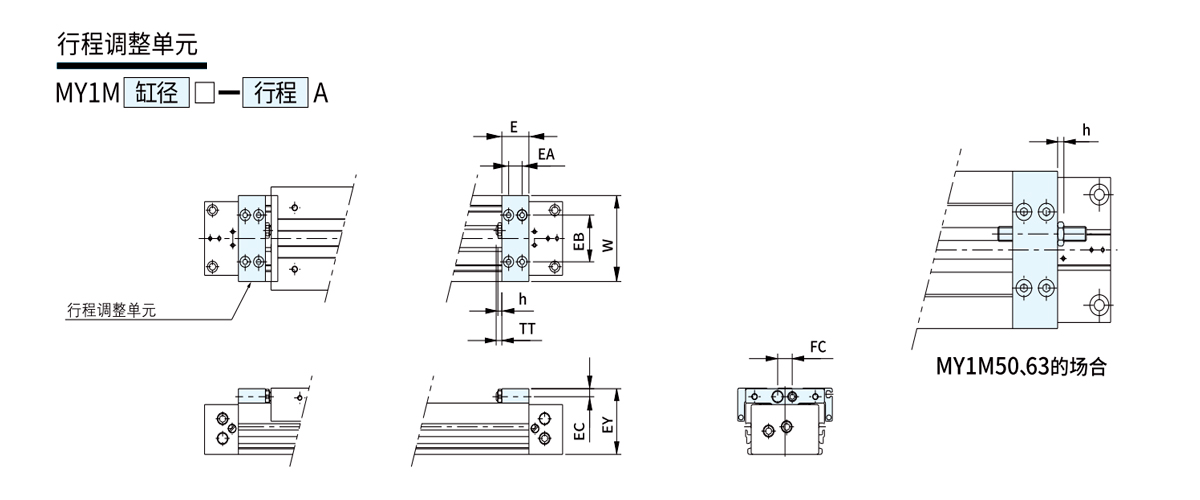

    Cocok untuk silinder E EA EB EC MATA FC h TT W
    SAYA1M16 14.6 7 30 5.8 39.5 14 3.6 5.4(maks11) 58
    SAYA1M20 20 10 32 5.8 45.5 14 3.6 5(maks11) 58
    SAYA1M25 24 12 38 6.5 53.5 13 3.5 5(maks16.5) 70
    SAYA1M32 29 14 50 8.5 67 17 4.5 8(maks20) 88
    SAYA1M40 35 17 57 10 83 17 4.5 9(maks25) 104
    SAYA1M50 40 20 66 14 106 26 5.5 13(maks33) 128
    SAYA1M63 52 26 77 14 129 31 5.5 13(maks38) 152

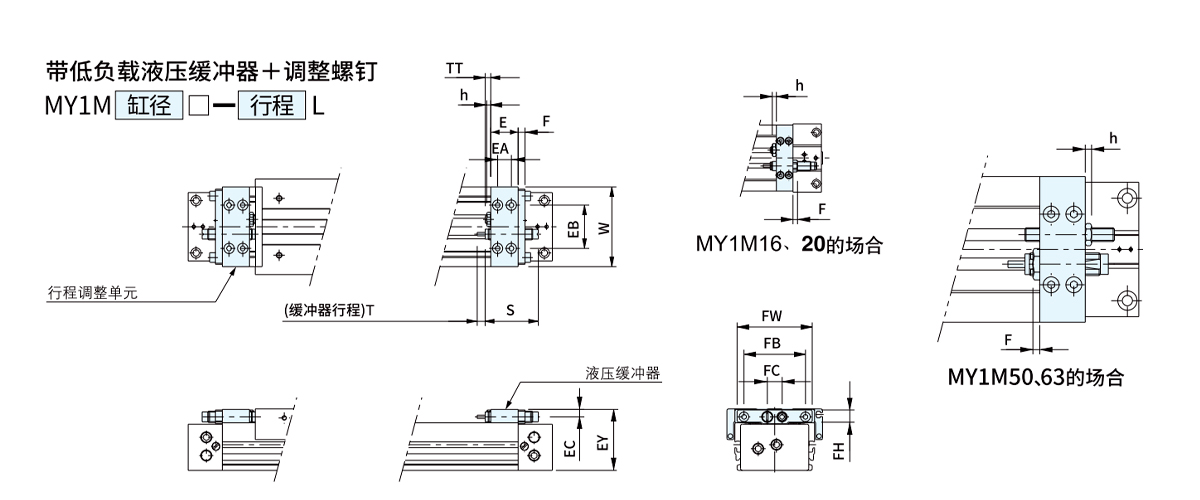

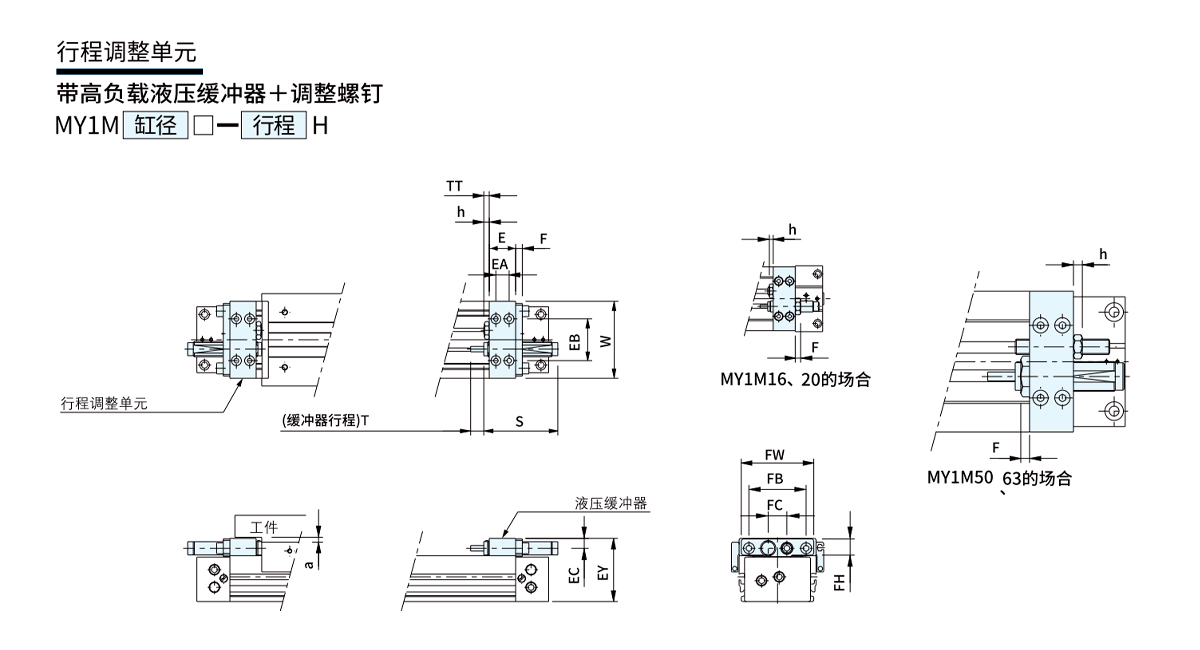

    Cocok untuk silinder E EA EB EC MATA F FB FC FH FW h S T TT W Model Penyangga Hidraulik
    SAYA1M16 14.6 7 30 5.8 39.5 4 —— 14 —— —— 3.6 40.8 6 5.4(maks11) 58 RB0806
    SAYA1M20 20 10 32 5.8 45.5 4 —— 14 —— —— 3.6 40.8 6 5(maks11) 58 RB0806
    SAYA1M25 24 12 38 6.5 53.5 6 54 13 13 66 3.5 46.7 7 5(maks16.5) 70 RB1007
    SAYA1M32 29 14 50 8.5 67 6 67 17 16 80 4.5 67.3 12 8(maks20) 88 RB1412
    SAYA1M40 35 17 57 10 83 6 78 17 17.5 91 4.5 67.3 12 9(maks25) 104 RB1412
    SAYA1M50 40 20 66 14 106 6 —— 26 —— —— 5.5 73.2 15 13(maks33) 128 RB2015
    SAYA1M63 52 26 77 14 129 6 31 —— 5.5 73.2 15 13(maks38) 152 RB2015

    Cocok untuk silinder E EA EB EC MATA F FB FC FH FW h S T TT W Model Penyangga Hidraulik a
    SAYA1M20 20 10 32 7.7 50 5 14 3.5 46.7 7 5(maks11) 58 RB1007 5
    SAYA1M25 24 12 38 9 57.5 6 52 17 16 66 4.5 67.3 12 5(maks16.5) 70 RB1412 4.5
    SAYA1M32 29 14 50 11.5 73 8 67 22 22 82 5.5 73.2 15 8(maks20) 88 RB2015 6
    SAYA1M40 35 17 57 12 87 8 78 22 22 95 5.5 73.2 15 9(maks25) 104 RB2015 4
    SAYA1M50 40 20 66 18.5 115 8 30 11 99 25 13(maks33) 128 RB2725 9
    SAYA1M63 52 26 77 19 138.5 35 11 99 25 13(maks38) 152 RB2725 9.5
    ※Bila ukuran EY unit H lebih tinggi dari tinggi meja geser (ukuran H) dan panjang benda kerja yang akan dipasang melebihi panjang total meja geser (ukuran L), pastikan benda kerja ditempatkan di atas ukuran a.

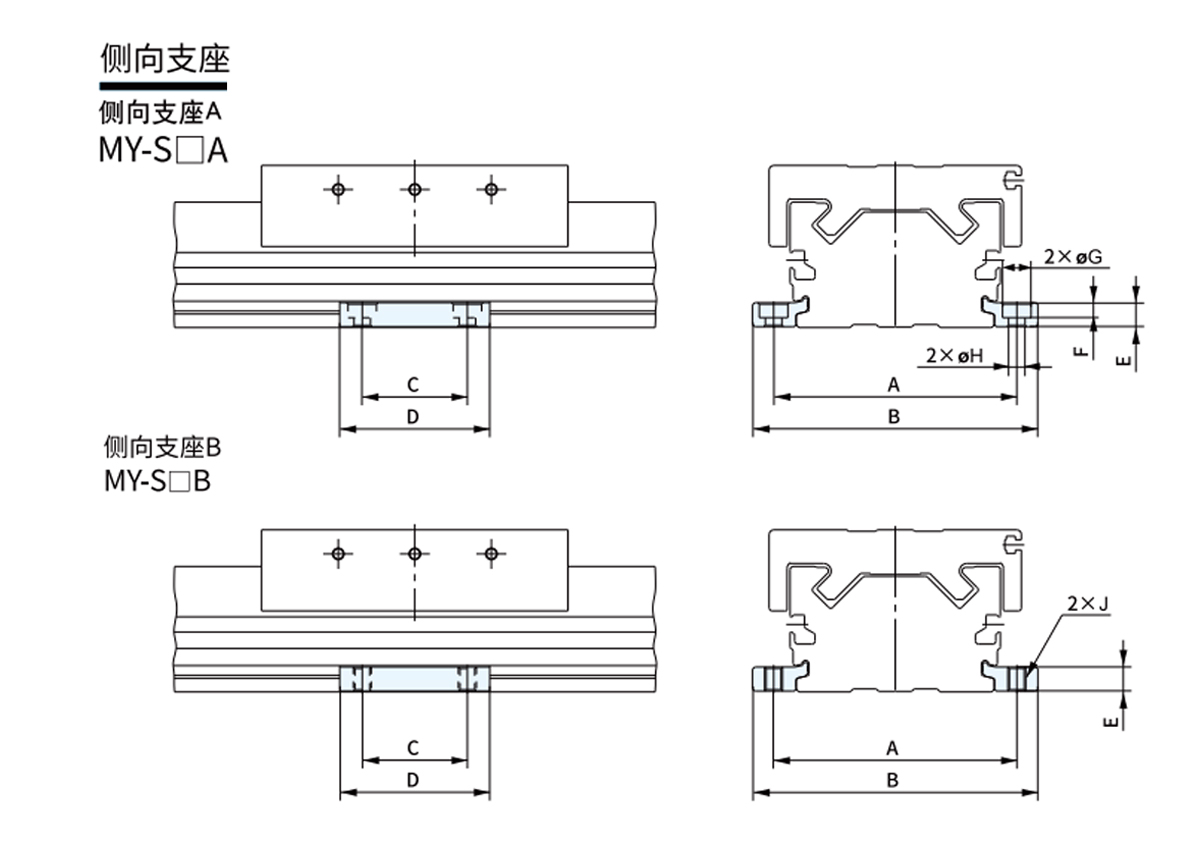

    Model Cocok untuk silinder A B C D E F G H J
    SAYA-S16B SAYA1M16 61 71.6 15 26 4.9 3 6.5 3.4 M4×0,7
    SAYA-S20 SAYA1M20 67 79.6 25 38 6.4 4 8 4.5 M5×0,8
    SAYA-S25 SAYA1M25 81 95 35 50 8 5 9.5 5.5 M6×1
    SAYA-S32β SAYA1M32 100 118 45 64 11.7 6 11 6.6 M8×1,25
    SAYA-S40β SAYA1M40 120 142 55 80 14.8 8.5 14 9 M10×1,5
    SAYA1M50 142 164
    SAYA-S63 B SAYA1M63 172 202 70 100 18.3 10.5 17.5 11.5 M12×1,75
    ※Satu set bantalan lateral disertakan dengan setiap unit.
