Silinder Tanpa Batang Sambungan Mekanis Seri MY3A/3B Tipe Dasar: Tipe Pendek (Bantalan Bantalan)/Tipe Dasar: Tipe Standar (Bantalan Udara) Pemasok

Rumah / Produk / Silinder Udara / Silinder Tanpa Batang / Silinder Tanpa Batang Sambungan Mekanis Seri MY3A/3B Tipe Dasar: Tipe Pendek (Bantalan Bantalan)/Tipe Dasar: Tipe Standar (Bantalan Udara)

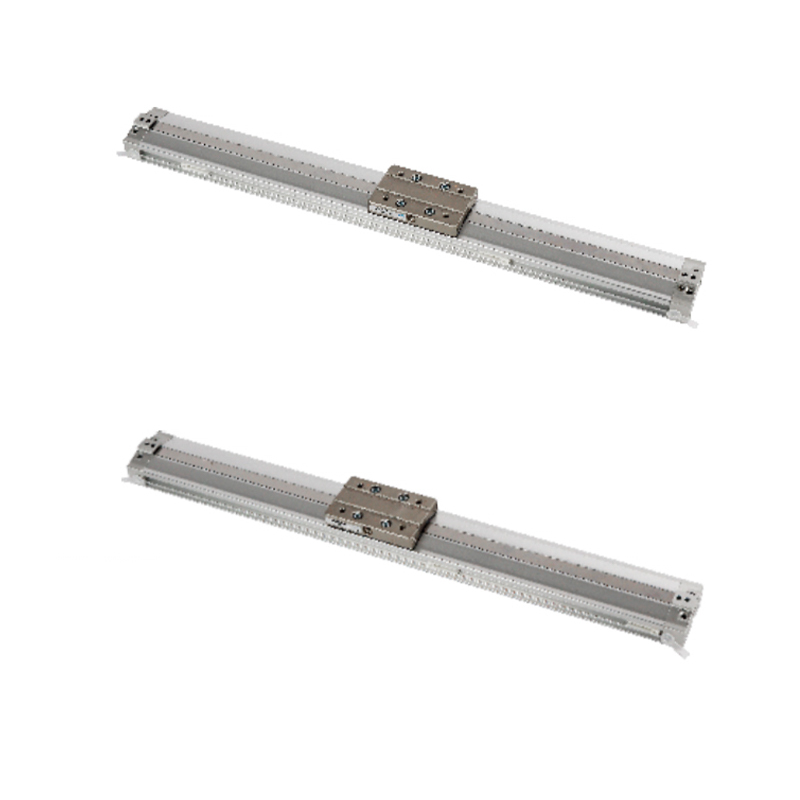

Silinder Tanpa Batang Sambungan Mekanis Seri MY3A/3B Tipe Dasar: Tipe Pendek (Bantalan Bantalan)/Tipe Dasar: Tipe Standar (Bantalan Udara)
  • Silinder Tanpa Batang Sambungan Mekanis Seri MY3A/3B Tipe Dasar: Tipe Pendek (Bantalan Bantalan)/Tipe Dasar: Tipe Standar (Bantalan Udara)
Silinder Tanpa Batang

Silinder Tanpa Batang Sambungan Mekanis Seri MY3A/3B Tipe Dasar: Tipe Pendek (Bantalan Bantalan)/Tipe Dasar: Tipe Standar (Bantalan Udara)

Tipe Dasar Silinder Tanpa Batang Sambungan Mekanis Seri MY3A/3B adalah elemen penggerak linier kompak yang menggunakan kopling mekanis internal untuk mengirimkan daya. Desain intinya menghilangkan batang piston yang diperpanjang dari silinder tradisional dan mentransmisikan gaya gerak ke platform beban eksternal melalui penggeser internal.

▸ Rel panduan terintegrasi - Badan silinder secara langsung mengintegrasikan struktur pemandu linier dengan kekakuan tinggi untuk memberikan panduan dan dukungan yang tepat untuk platform beban eksternal.

▸ Bantalan beban terkonsentrasi - Berkat desain rel pemandu yang terintegrasi, platform beban eksternal memiliki kemampuan untuk secara langsung memikul beban terkonsentrasi tanpa memerlukan mekanisme pemandu tambahan.

▸Transmisi kopling mekanis - Piston internal dan platform beban eksternal mencapai transmisi daya non-kontak melalui struktur penyatuan mekanis, menghindari batasan gaya magnet pada silinder kopling magnetik tradisional.

▸ Pukulan dan perlindungan - Berbagai spesifikasi langkah tersedia, dan segel pengikis internal dikonfigurasikan secara standar untuk memenuhi persyaratan keandalan lingkungan industri umum.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Tidak ada artikel sebelumnya
BERIKUTNYA：Tipe Panduan Linier Silinder Tanpa Batang Sambungan Mekanis Seri MY2H/HT (1 Sumbu)/Tipe Panduan Linier (2 Sumbu)
  • Diameter silinder (mm) 1.620 2.532 40 5.063
    Cairan yang digunakan Udara
    Modus operasi Akting ganda
    Kisaran tekanan operasi 0,15~0,8MPa
    Tekanan uji tekanan 1.2MPa
    Suhu lingkungan dan suhu cairan 5~60℃
    Penyangga Bantalan bantalan (MY3A)/bantalan udara (MY3B)
    Pelumasan Jangan (jangan beri minyak)
    Toleransi panjang goresan Di bawah 1000 mm 1,8, 1001 mm hingga 2,8
    Diameter sambungan pipa (Rc, NPT, G) M5×0,8 1/8 1/4 3/8

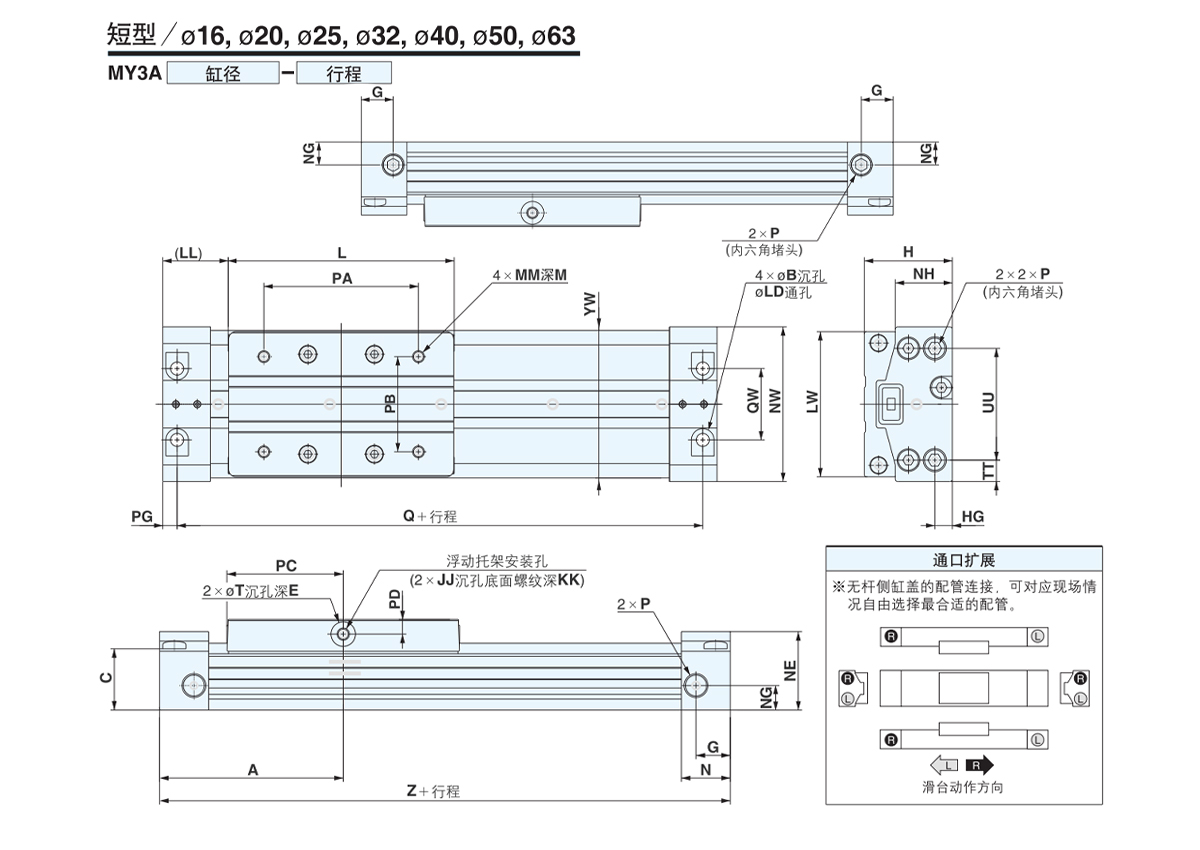

  • Model A B C E G H HG JJ KK L LD akan buruk M MM N
    SAYA3A16 55 6 18 2 9.5 27 5 M4×0,7 5 65 3.5 22.5 41 6 M4×0,7 13.5
    SAYA3A20 64 7.5 22 2 9.5 32 6.5 M4×0,7 8.5 80 4.5 24 51 6 M4×0,7 15.5
    SAYA3A25 75 9.5 25 2 14 37 7.4 M5×0,8 7.5 95 5.5 27.5 61 8 M5×0,8 20
    SAYA3A32 96.5 11 32.5 2 14 45 9 M5×0,8 7.5 128 6.6 32.5 76 8 M5×0,8 22.5
    SAYA3A40 120 14 38 2 18 54 12 M6×1 12 160 8.6 40 90 12 M6×1 27
    SAYA3A50 137 14 49 3 16 67 14 M6×1 15.5 190 9 42 112 12 M6×1 27
    SAYA3A63 160 17 60 3 20.5 84 16.5 M8×1,25 22 220 11 50 134 16 M8×1,25 31
    Model TIDAK tidak NH barat laut P PA PB komputer PD hal Q QW T TT UU YW Z
    SAYA3A16 22.5 8 17.2 43 M5×0,8 44 26 32.5 4 4 102 19 7 6.5 30 42 110
    SAYA3A20 27.5 10 20.8 53 M5×0,8 54 30 40 5 4.5 119 23 8 9 35 52 128
    SAYA3A25 32 10 24 65 Rc,NPT,G1/8 64 40 47.5 6 6 138 30 10 9 47 62 150
    SAYA3A32 39 14 31 79 Rc,NPT,G1/8 92 44 64 6 7 179 33 10 13.5 52 77 193
    SAYA3A40 46 15 37 94 Rc,NPT,G1/4 112 60 80 7.5 8.5 223 40 14 14 66 92 240
    SAYA3A50 58 25 47.5 116 RC,NPT,G3/8 142 66 95 8.5 8.5 257 44 15 21 74 114 274
    SAYA3A63 70 29 58 139 RC,NPT,G3/8 162 84 110 10 10 300 64 16 20 99 136 320

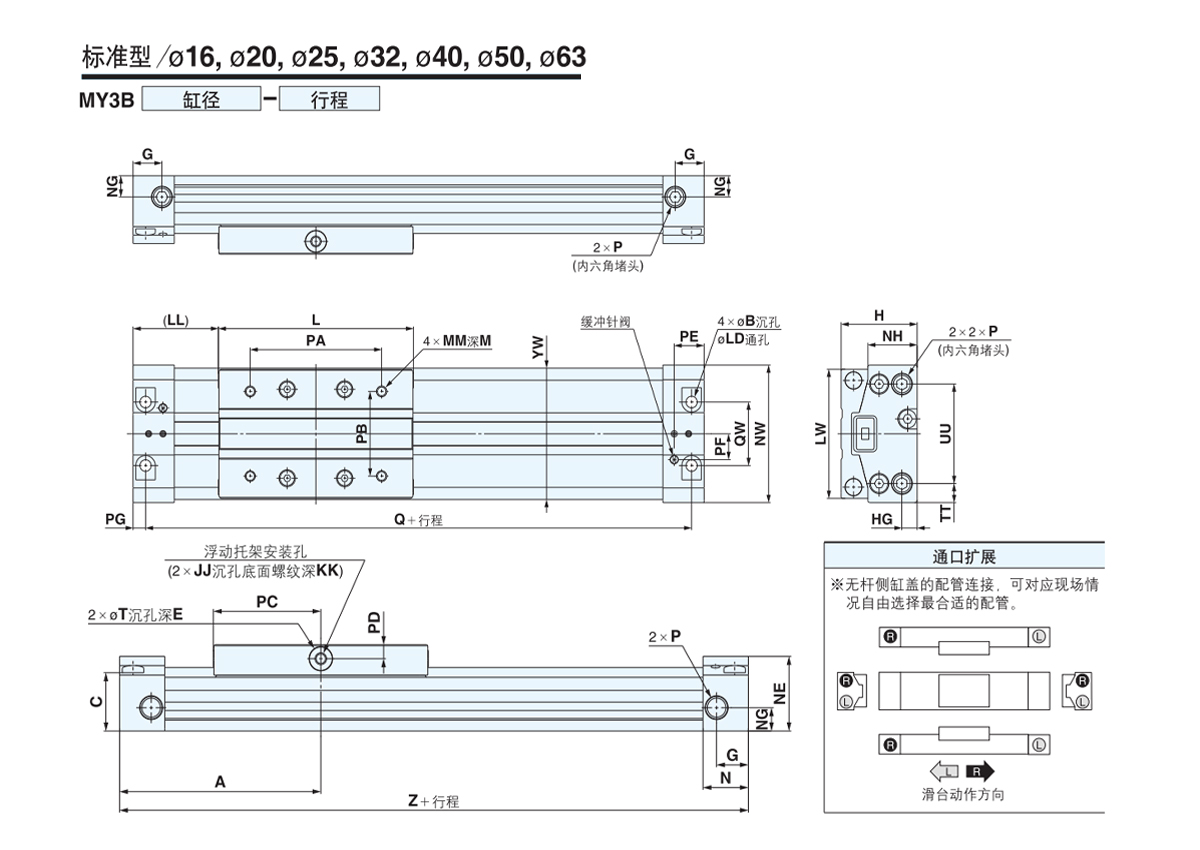

    Model A B C E G H HG JJ KK L LD akan buruk M MM 1
    N
    SAYA3B16 61 6 18 2 9.5 27 5 M4×0,7 5 65 3.5 28.5 41 6 M4×0,7 13.5
    SAYA3B20 74 7.5 22 2 9.5 32 6.5 M4×0,7 8.5 80 4.5 34 51 6 M4×0,7 15.5
    SAYA3B25 89 9.5 25 2 14 37 7.4 M5×0,8 7.5 95 5.5 41.5 61 8 M5×0,8 20
    SAYA3B32 112.5 11 32.5 2 14 45 9 M5×0,8 7.5 128 6.6 48.5 76 8 M5×0,8 22.5
    SAYA3B40 138 14 38 2 18 54 12 M6×1 12 160 8.6 58 90 12 M6×1 27
    SAYA3B50 155 14 49 3 16 67 14 M6×1 15.5 190 9 60 112 12 M6×1 27
    SAYA3B63 178 17 60 3 20.5 84 16.5 M8×1,25 22 220 11 68 134 16 M8×1,25 31
    Model TIDAK tidak NH barat laut P PA PB komputer PD PE hal hal Q QW T TT UU YW Z
    SAYA3B16 22.5 8 17.2 43 M5×0,8 44 26 32.5 4 9.7 8.5 4 114 19 7 6.5 30 42 122
    SAYA3B20 27.5 10 20.8 53 M5×0,8 54 30 40 5 11.2 10 4.5 139 23 8 9 35 52 148
    SAYA3B25 32 10 24 65 Rc,NPT,G1/8 64 40 47.5 6 14.5 12.2 6 166 30 10 9 47 62 178
    SAYA3B32 39 14 31 79 Rc,NPT,G1/8 92 44 64 6 16 15 7 211 33 10 13.5 52 77 225
    SAYA3B40 46 15 37 94 Rc,NPT,G1/4 112 60 80 7.5 19.5 16.5 8.5 259 40 14 14 66 92 276
    SAYA3B50 58 25 47.5 116 RC,NPT,G3/8 142 66 95 8.5 20.5 20 8.5 293 44 15 21 74 114 310
    SAYA3B63 70 29 58 139 RC,NPT,G3/8 162 84 110 10 23.5 27.5 10 336 64 16 20 99 136 356

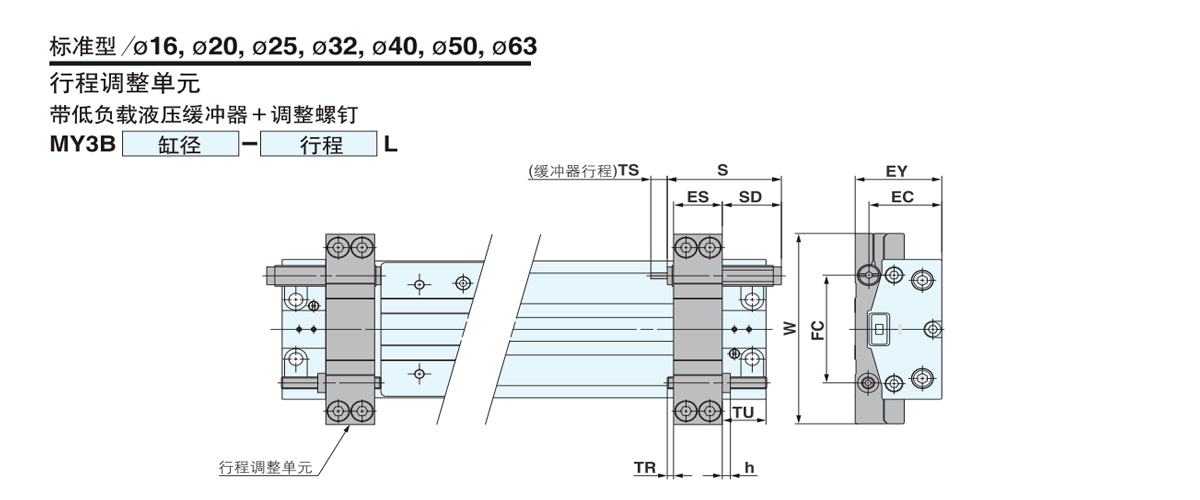

    Cocok untuk silinder Iitu EC MATA FC h S SD TS TR itu W Model Penyangga Hidraulik
    SAYA3B16 14.1 21.5 26.5 34.5 2.4 40.8 25.8 6 0.9 25 62 RB0806
    SAYA3B20 14.1 26.5 31.5 41 2.4 40.8 22.3 6 4.4 21.5 72 RB0806
    SAYA3B25 20.1 29.8 36.5 51.5 3.6 46.7 25.2 7 1.4 28.5 90 RB1007
    SAYA3B32 20.1 37.5 44.5 60 3.6 46.7 20.7 7 5.9 24 105 RB1007
    SAYA3B40 30.1 45 53.5 72.5 5 67.3 36.3 12 0.9 39 128 RB1412
    SAYA3B50 30.1 56.5 66.5 88 5 67.3 34.3 12 2.9 37 150 RB1412
    SAYA3B63 36.1 70.5 83.5 108 6 73.2 36.2 15 0.9 43 178 RB2015

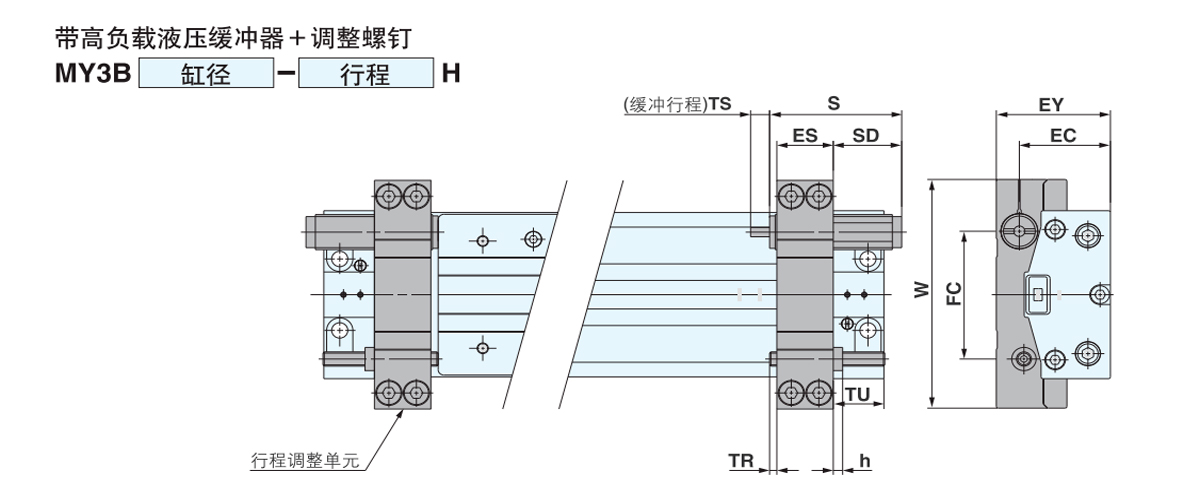

    Cocok untuk silinder Iitu EC MATA FC h S SD TS TR itu W Model Penyangga Hidraulik
    SAYA3B16 14.1 23 29.5 34.5 2.4 46.7 31.7 7 0.9 25 62 RB1007
    SAYA3B20 14.1 27.5 34 41 2.4 46.7 28.2 7 4.4 21.5 72 RB1007
    SAYA3B25 20.1 31.8 41 52.2 3.6 67.3 45.8 12 1.4 28.5 90 RB1412
    SAYA3B32 20.1 39.5 49 60.5 3.6 67.3 41.3 12 5.9 24 105 RB1412
    SAYA3B40 30.1 48 60.5 73.5 5 73.2 42.2 15 0.9 39 128 RB2015
    SAYA3B50 30.1 58.5 71 88.5 5 73.2 40.2 15 2.9 37 150 RB2015
    SAYA3B63 36.1 74.5 91 108 6 99 62 25 0.9 43 178 RB2725

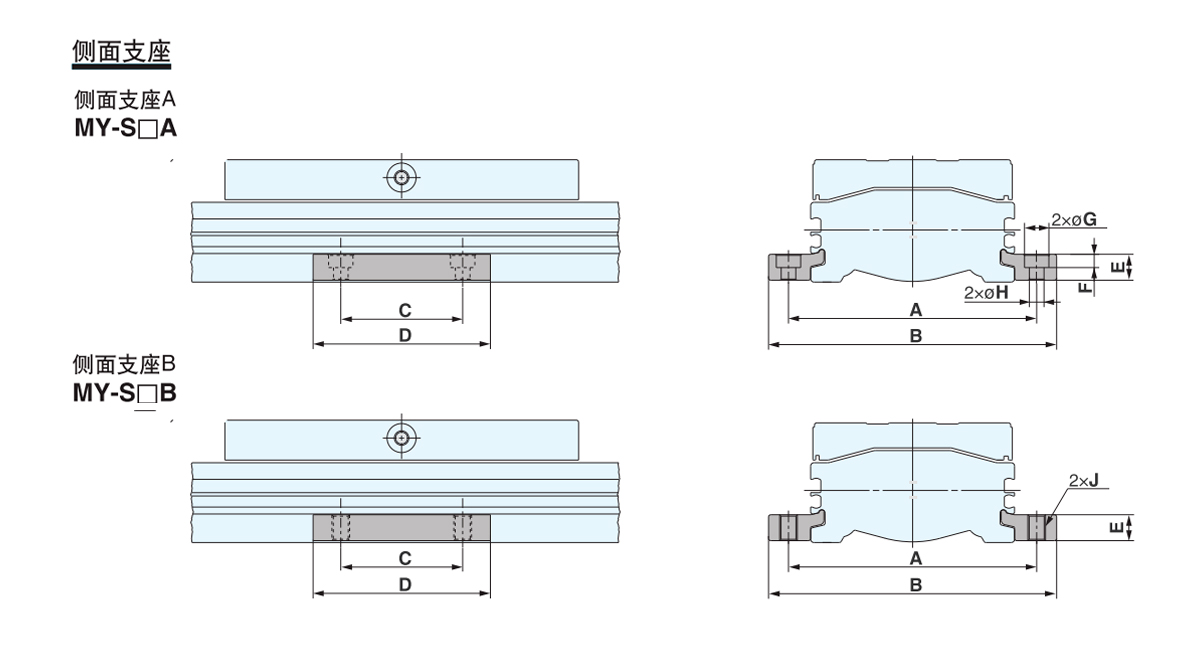

    Model Cocok untuk silinder A B C D E F G H J
    SAYA-S16 SAYA3A16 ·MY3B16 53 63.6 15 26 4.9 3 6.5 3.4 M4×0,7
    SAYA-S20 SAYA3A20 ·MY3B20 65 77.6 25 38 6.4 4 8 4.5 M5×0,8
    SAYA-S25B SAYA3A25 ·MY3B25 77 91 35 50 8 5 9.5 5.5 M6×1
    SAYA-S32B SAYA3A32 ·MY3B32 97 115 45 64 11.7 6 11 6.6 M8×1,25
    SAYA3A40 ·MY3B40 112 130
    SAYA-S50B SAYA3A50 ·MY3B50 138 160 55 80 14.8 8.5 14 9 M10×1,5
    SAYA3A63 ·MY3B63 160 182
    Catatan: Penyangga samping dikirimkan berpasangan (kiri dan kanan).
