Silinder Geser Seri STM (Ø10~Ø25) Pemasok

Rumah / Produk / Silinder Udara / Silinder Geser / Silinder Geser Seri STM (Ø10~Ø25)

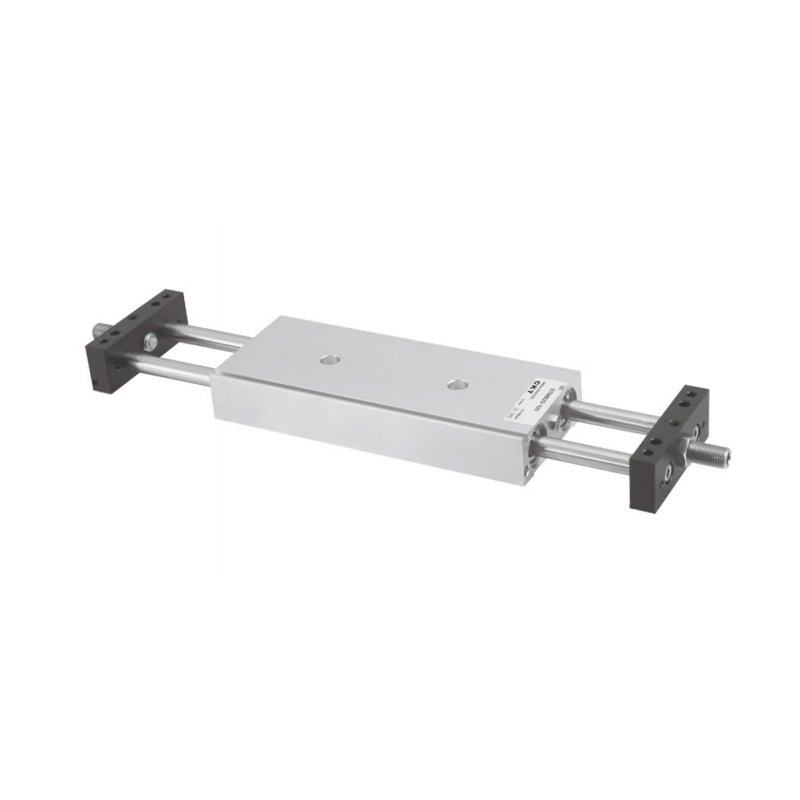

Silinder Geser Seri STM (Ø10~Ø25)
  • Silinder Geser Seri STM (Ø10~Ø25)
Silinder Geser

Silinder Geser Seri STM (Ø10~Ø25)

1. Dua bentuk pemasangan dan pemasangan: pemasangan badan atau pemasangan penggeser;
2. Struktur batang piston ganda membuat silinder memiliki kinerja anti tekuk dan anti torsi yang lebih baik, serta dapat menahan beban gerak atau beban lateral yang besar;
3. Perangkat penyangga seperti bantalan anti-tabrakan atau penyangga tekanan oli di kedua ujungnya dapat secara efektif memperlambat kecepatan tumbukan dan memperpanjang umur silinder;
4. Pilih bahan penyegel tahan suhu tinggi untuk memastikan pengoperasian normal silinder dalam kondisi 150℃.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Tidak ada artikel sebelumnya
BERIKUTNYA：Silinder Geser Kecil Seri MXH (Panduan Linier) (Ø6~Ø20)
  • Spesifikasi Standar
    Ukuran Lubang (mm) 10 16 20 25
    Tindakan Akting ganda
    Cairan Udara
    Kisaran Tekanan Operasi 0,1~1,0MPa(14~145psi)
    Tekanan Bukti 1,5MPa(215ps)
    Suhu Operasional (℃) -20~70
    Rentang Kecepatan Pengoperasian (mm/s) 30~500
    Toleransi Panjang Pukulan 1.00
    Bantal nihil Bantalan bemper atau penyangga oli (opsi)
    * Akurasi Non-rotasi ±0,1° ±0,05°
    *Pelabuhan Perpipaan M5×0,8 PT1/8
    *Akurasi non-rotasi mengacu pada sudut di mana pelat pemasangan silinder dapat berputar ketika silinder ditarik sepenuhnya.
    **Jenis ulir NPT dan G tersedia untuk sambungan pipa.
    Catatan: Seri C-STM sepenuhnya bersifat magnetis.

  • Spesifikasi Standar
    Ukuran Lubang (mm) Pukulan Standar (mm) Maks.Stroke Pukulan yang diijinkan
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2.025 25 50 75 100 125 175 200 250 250 300
    Catatan: 1. Dalam rentang pukulan yang diizinkan, bila pukulan lebih besar dari pukulan maksimum, pemrosesan non-standar akan dilakukan. Untuk pukulan khusus lainnya, silakan hubungi perusahaan kami.

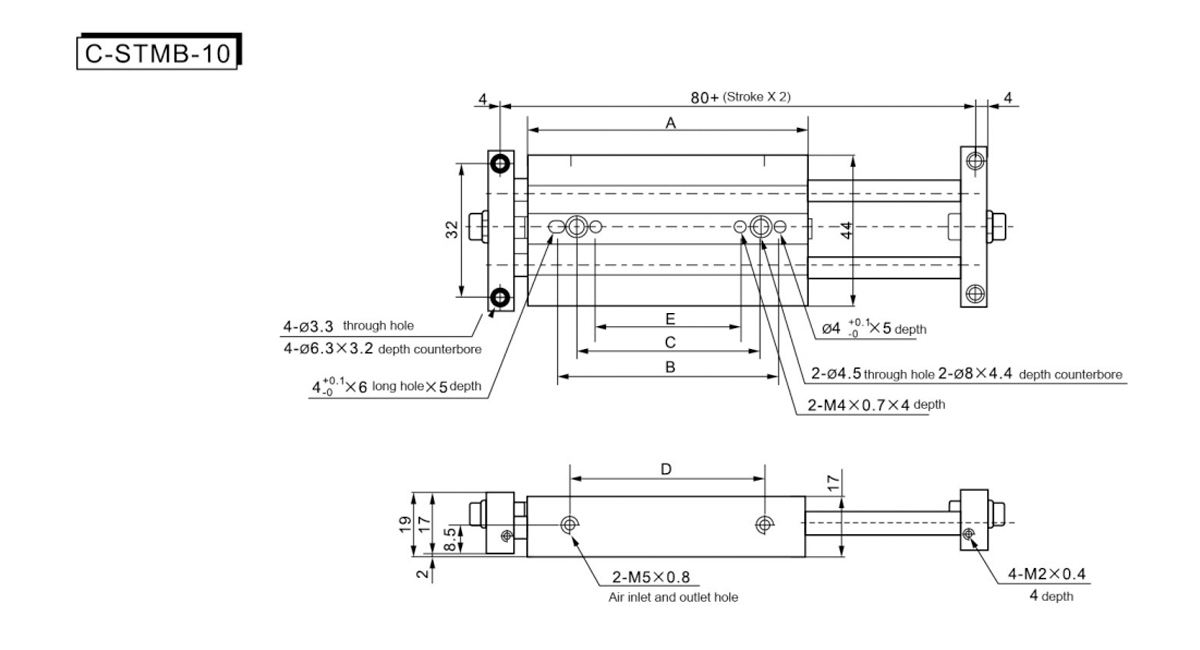

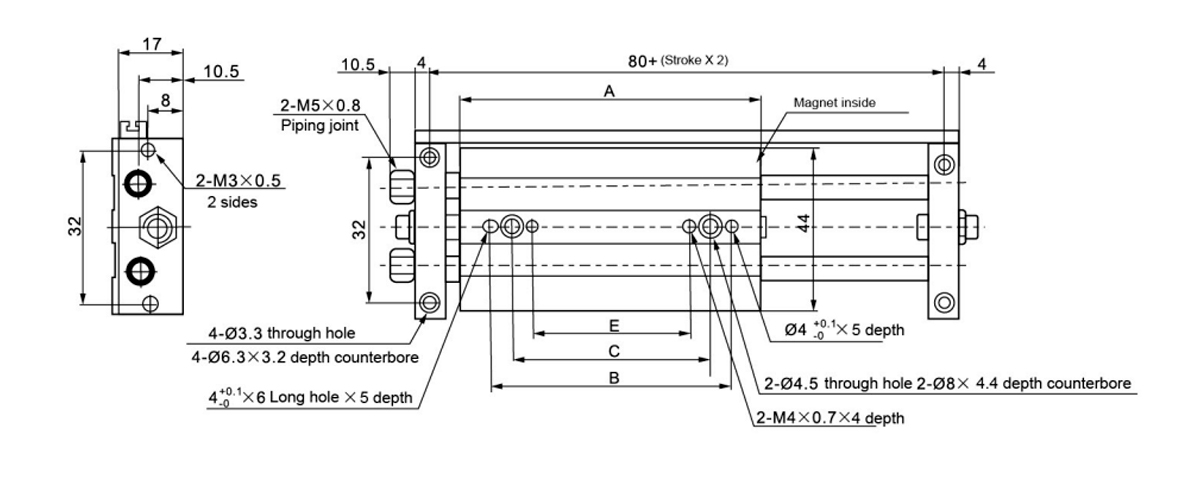

    Goresan/Simbol 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

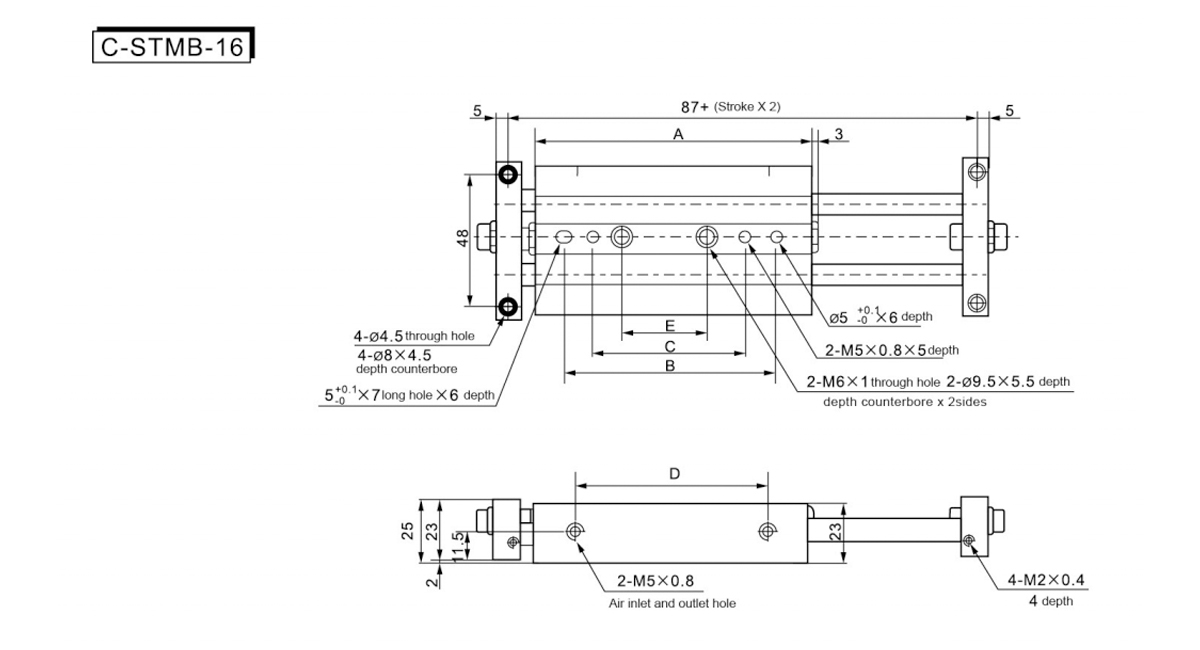

    Goresan/Simbol A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

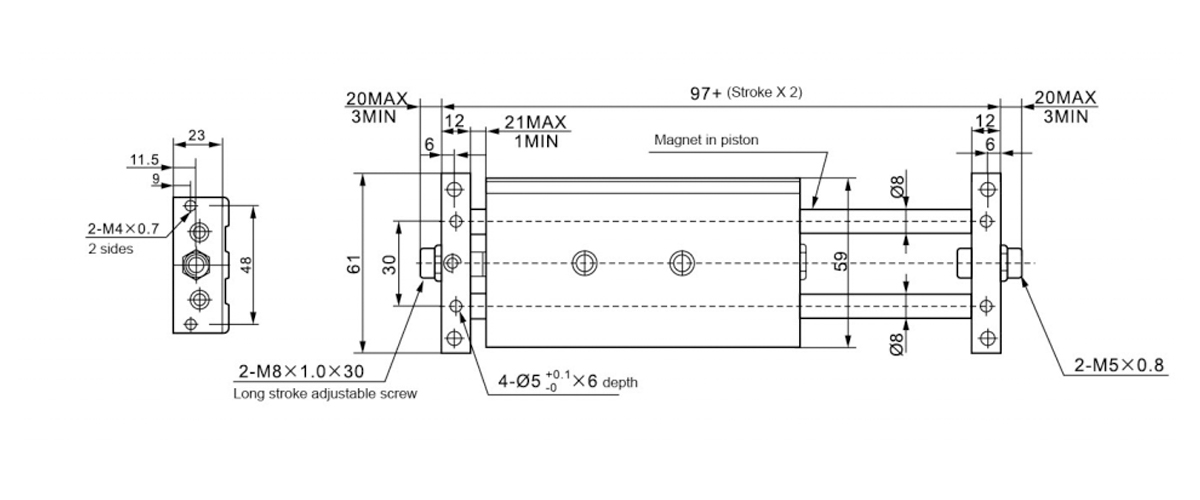

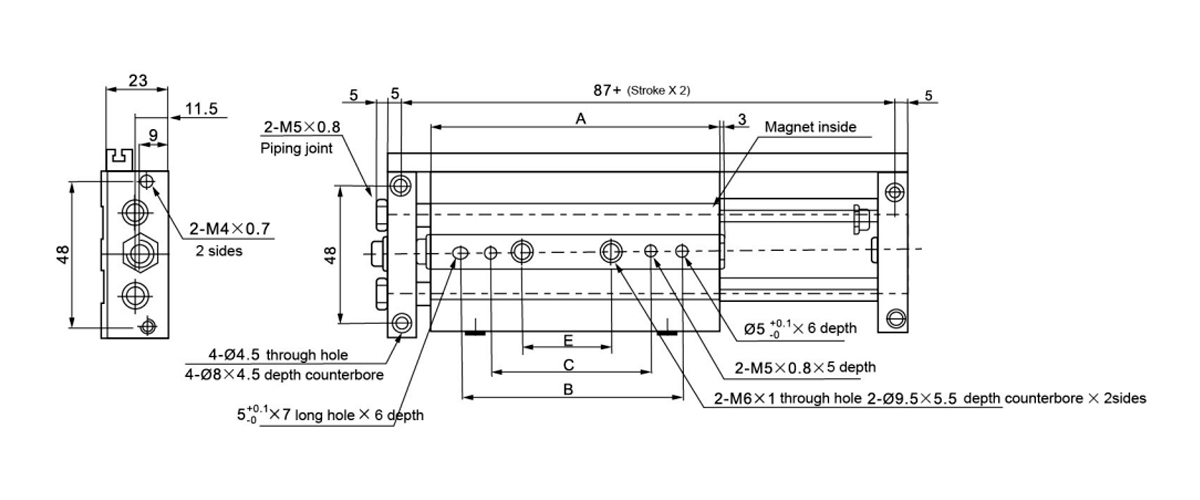

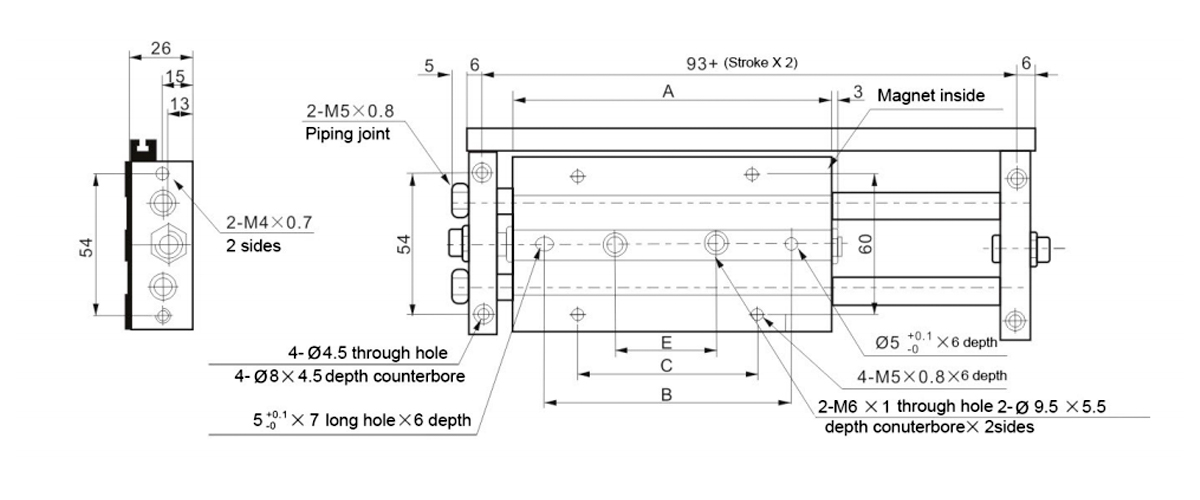

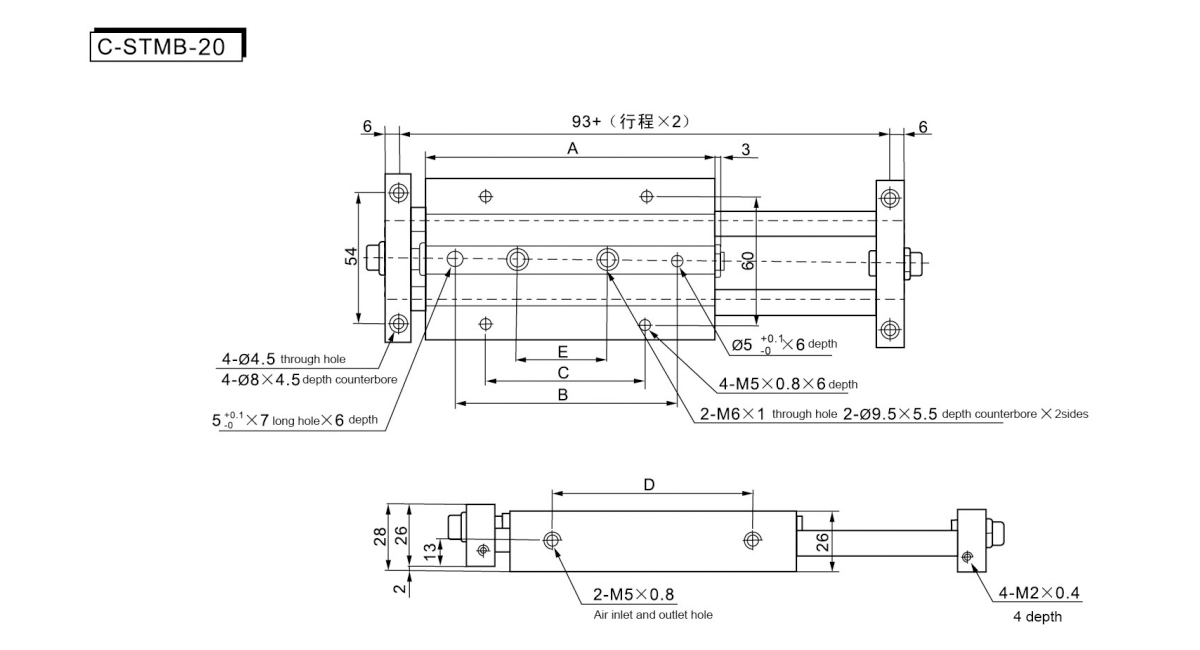

    Goresan/Simbol A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

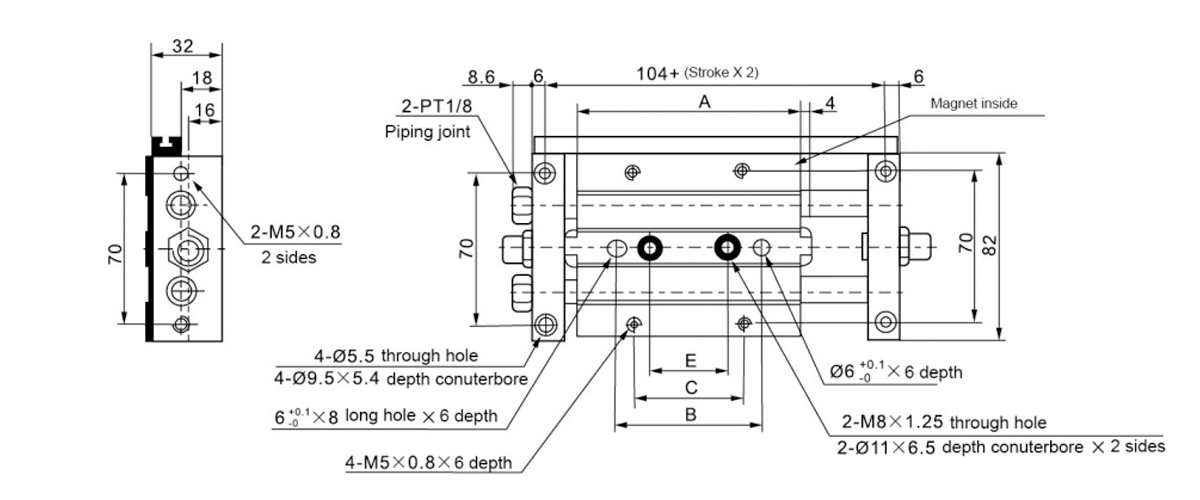

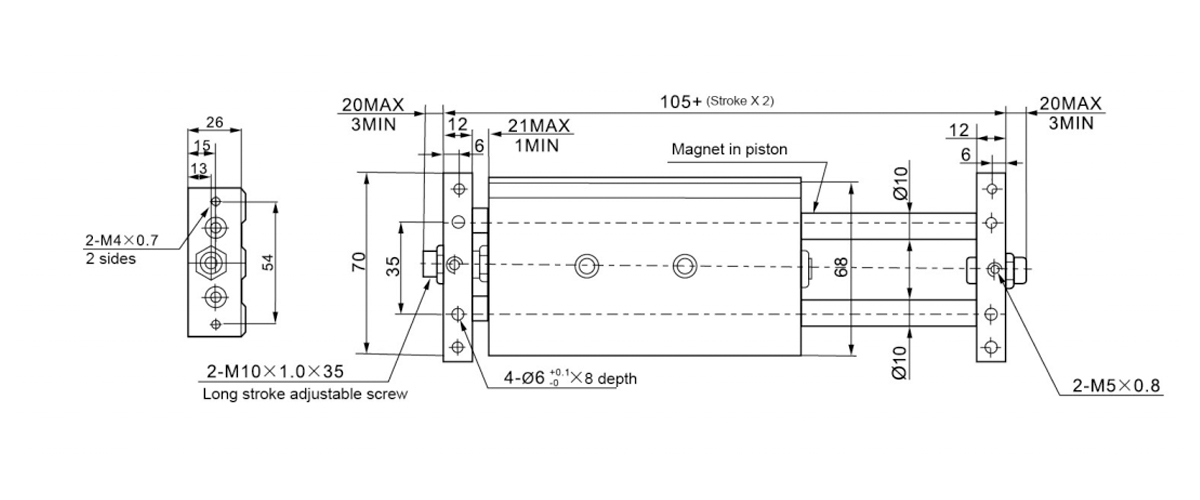

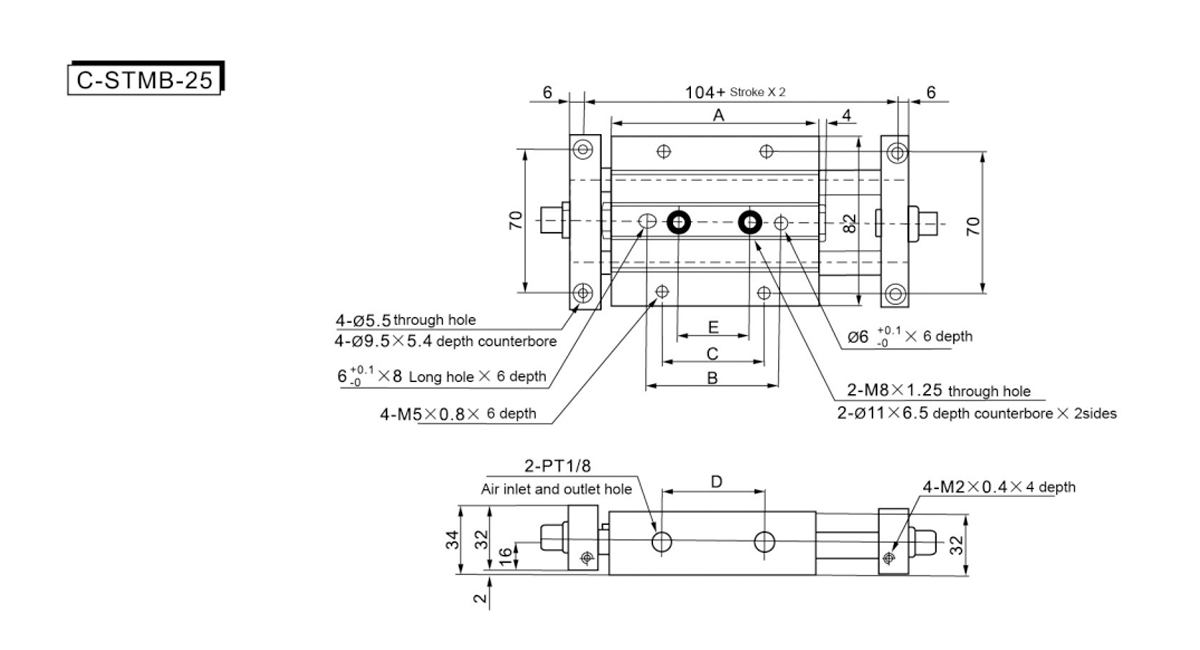

    Goresan/Simbol A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

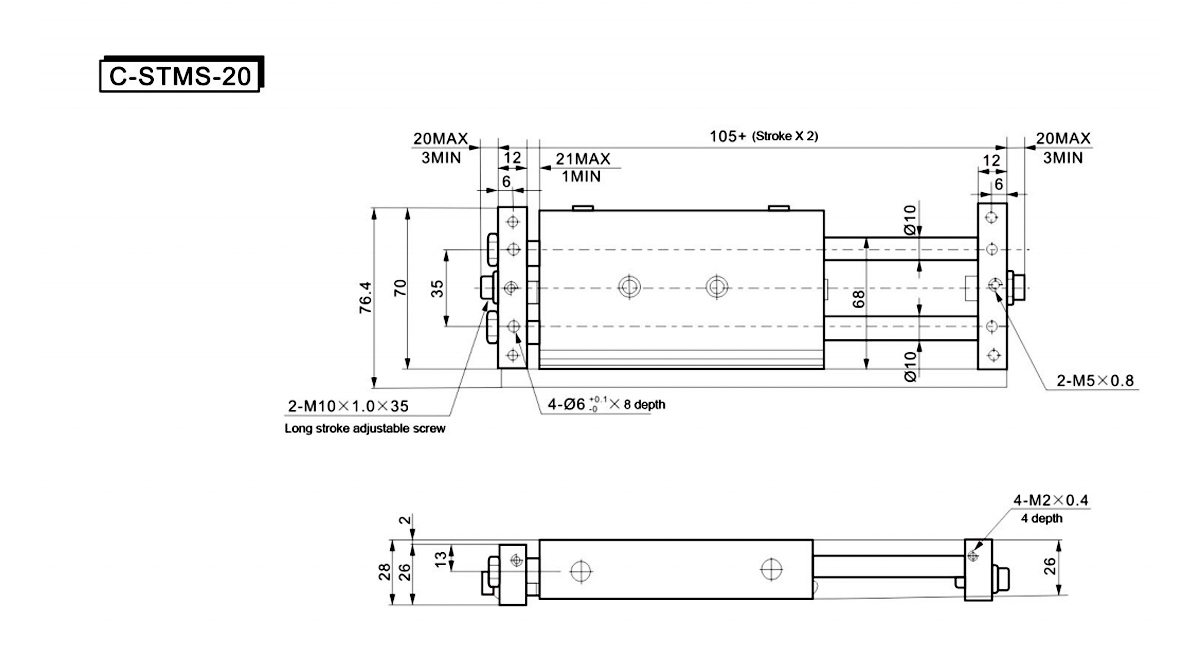

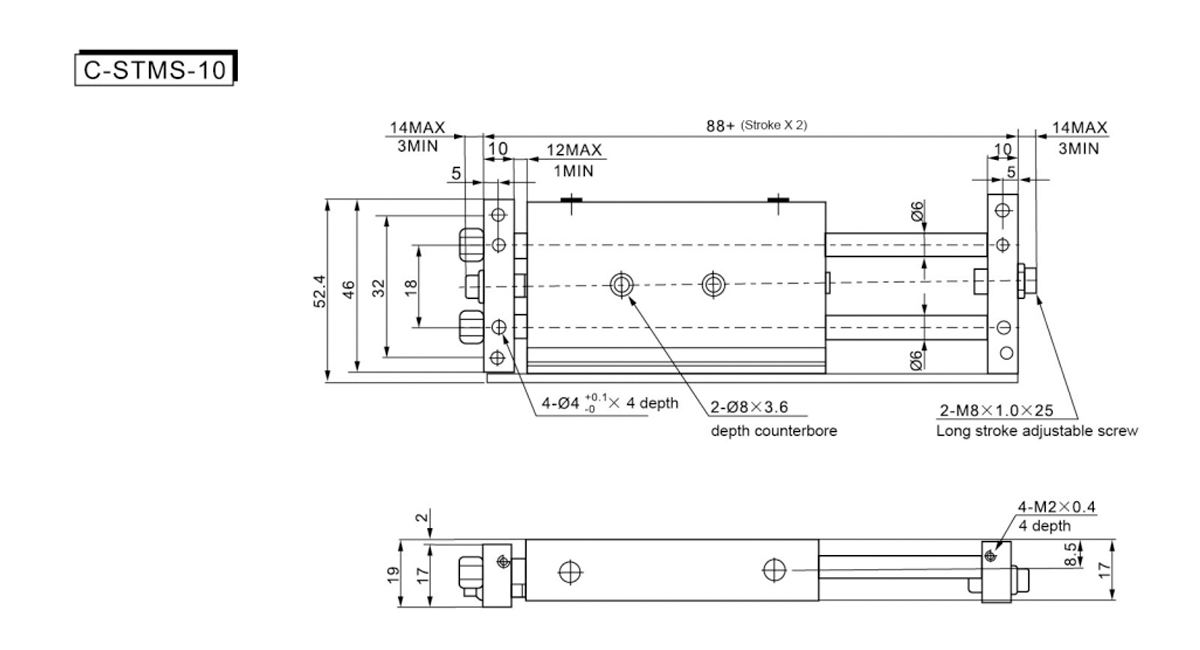

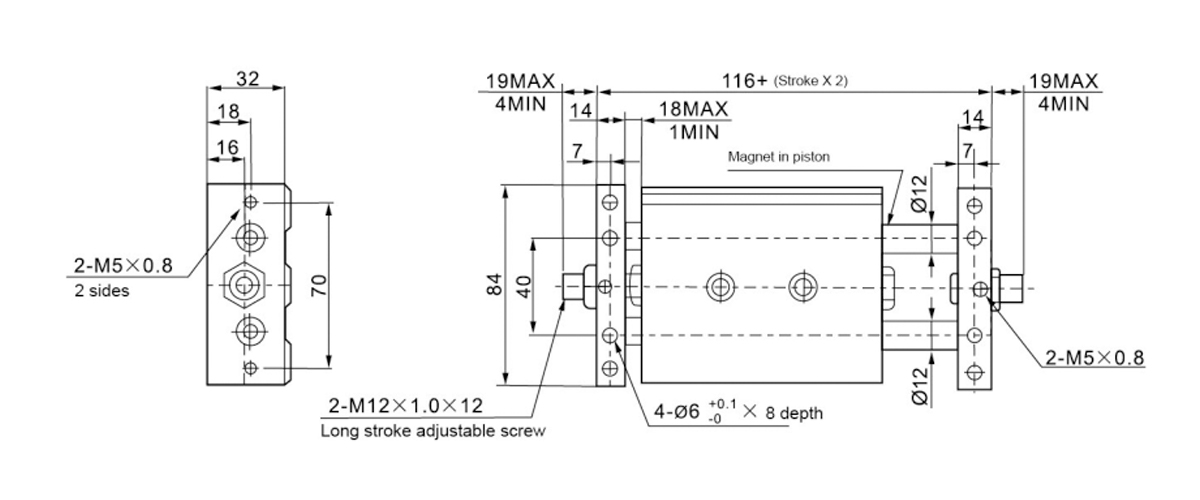

    Goresan/Simbol 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

    Goresan/Simbol A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

    Goresan/Simbol A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

    Goresan/Simbol A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
