Tipe Perpipaan Langsung Katup Solenoid 5 Arah Seri SY/Tipe Tunggal Pemasok

Rumah / Produk / Komponen kontrol pneumatik / Katup Solenoid / Tipe Perpipaan Langsung Katup Solenoid 5 Arah Seri SY/Tipe Tunggal

Tipe Perpipaan Langsung Katup Solenoid 5 Arah Seri SY/Tipe Tunggal Tipe Perpipaan Langsung Katup Solenoid 5 Arah Seri SY/Tipe Tunggal Tipe Perpipaan Langsung Katup Solenoid 5 Arah Seri SY/Tipe Tunggal Tipe Perpipaan Langsung Katup Solenoid 5 Arah Seri SY/Tipe Tunggal
  • Tipe Perpipaan Langsung Katup Solenoid 5 Arah Seri SY/Tipe Tunggal
  • Tipe Perpipaan Langsung Katup Solenoid 5 Arah Seri SY/Tipe Tunggal
  • Tipe Perpipaan Langsung Katup Solenoid 5 Arah Seri SY/Tipe Tunggal
  • Tipe Perpipaan Langsung Katup Solenoid 5 Arah Seri SY/Tipe Tunggal
Katup Solenoid

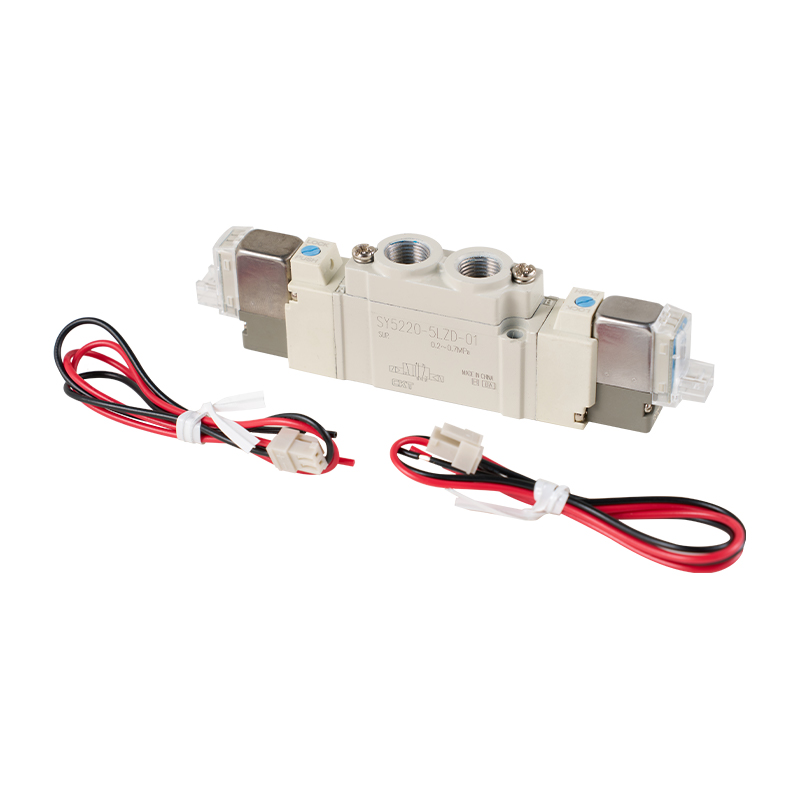

Tipe Perpipaan Langsung Katup Solenoid 5 Arah Seri SY/Tipe Tunggal

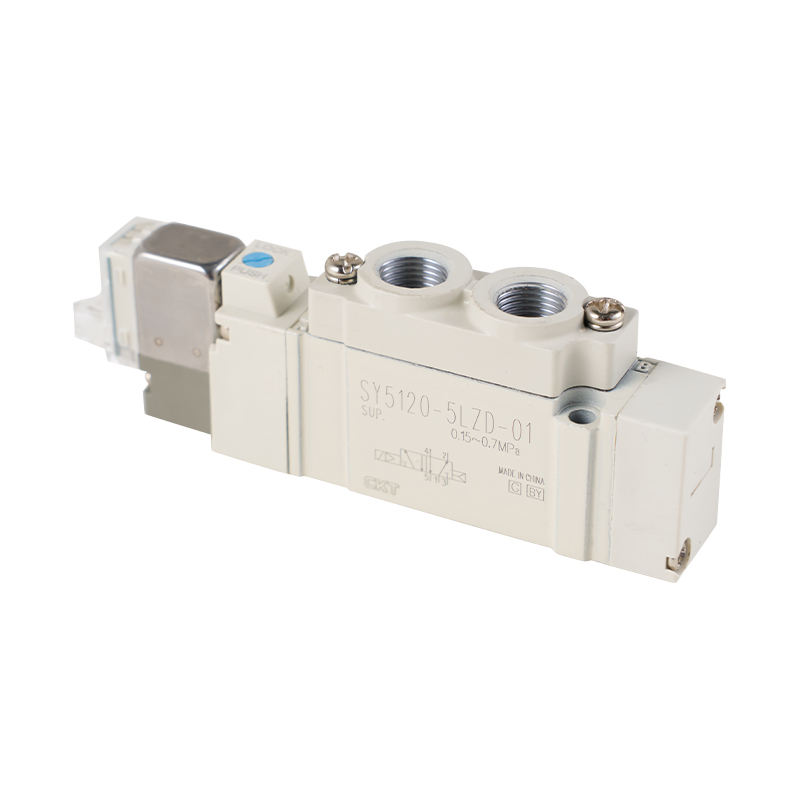

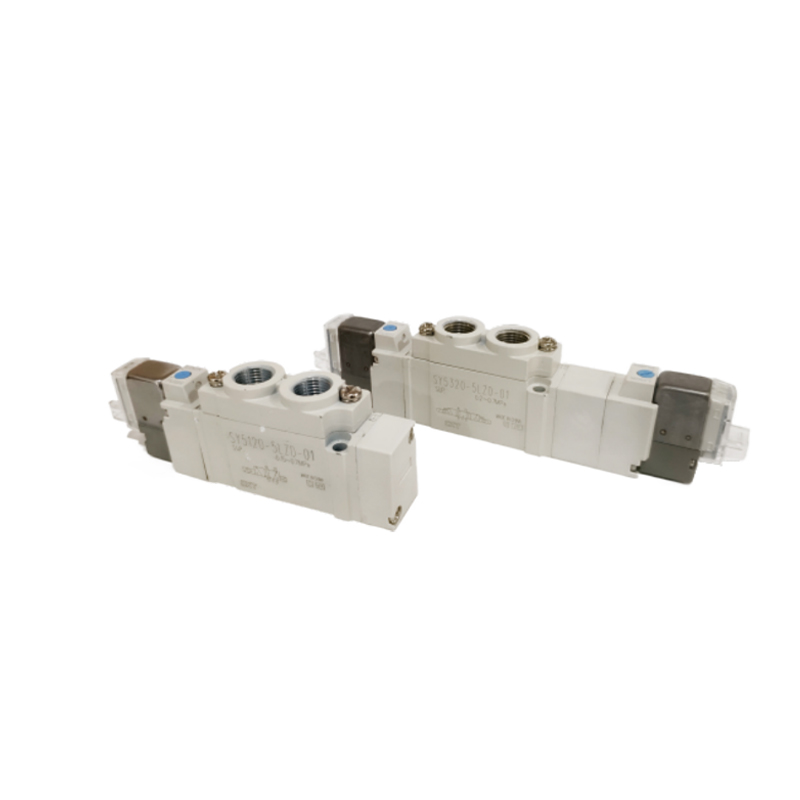

SY Series 5 Way Solenoid Valve Direct Piping Type/Single Type adalah aktuator dasar yang cocok untuk sistem kontrol pneumatik. Ini mengadopsi desain struktur monolitik, mendukung sambungan pipa langsung, dan menyederhanakan proses instalasi dan konfigurasi sistem.

Fitur utama:
Arsitektur kompak dan ekspansi fleksibel: Struktur fisik miniaturnya secara signifikan menghemat ruang peralatan, dan struktur modularnya mendukung kombinasi cepat dengan basis standar, sehingga memudahkan untuk membangun sistem pulau katup terintegrasi dengan kontrol terpusat.

Karakteristik transmisi fluida yang efisien: Saluran aliran internal dioptimalkan secara topologi untuk secara efektif menekan kehilangan energi tekanan, meningkatkan efisiensi aliran menengah, dan membantu mengurangi tingkat konsumsi energi sistem secara keseluruhan.

Solusi konfigurasi antarmuka yang beragam: Ini menyediakan dua bentuk antarmuka standar: koneksi berulir dan plug-in cepat, yang dapat beradaptasi dengan persyaratan koneksi pipa dalam kondisi kerja yang berbeda dan meningkatkan kompatibilitas penerapan di lokasi.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Tidak ada artikel sebelumnya
BERIKUTNYA：Katup MAC Katup Solenoid 3 Arah Bertindak Langsung Seri 35
  • Seri SY3000 SY5000 SY7000
    Menggunakan Cairan Suasana
    Tipe percontohan internal
    Kisaran tekanan operasi
    MPa     		Kontrol listrik tunggal 2 posisi 0,15~0,7
    Kontrol listrik ganda 2 posisi 0,1~0,7
    Suhu sekitar dan suhu sedang ℃ -10~50(Tapi tidak beku)
    Frekuensi operasi maksimum Hz Kontrol listrik tunggal 2 posisi, double electric control 10 5 5 5
    3 posisi 3 3 3 3
    Metode operasi manual Tipe tombol tekan tanpa pengunci, tipe penguncian putar dengan alat putar ditekan ke bawah, tipe penguncian putar dengan tekanan manual ke bawah
    Metode ventilasi katup pilot Ventilasi terpusat pada katup utama dan katup pilot
    Pasokan minyak Tidak
    Posisi pemasangan Kebebasan
    Tidakte) Shock/vibration resistance m/s² 150/30
    Konstruksi pelindung Tahan debu (IP65 untuk tipe soket DIN dan tipe konektor M8)
    Tidakte) Impact resistance: In the falling type impact testing machine, along the main spool and the moving core of the axial direction and perpendicular to the axial direction, in the energised and non-energised conditions, each do a test, there is no malfunction (for the initial value).
    Ketahanan getaran: Sepanjang arah aksial kumparan katup utama dan inti besi yang bergerak dan tegak lurus terhadap arah aksial, pada setiap kondisi energi dan non-energi, uji getaran dilakukan sesuai dengan 45~2000Hz, dan tidak ada kerusakan (untuk nilai awal).

  • Spesifikasi Solenoida
    Tegangan koil terukur V DC 24、12.
    AC50%oHz 220
    Fluktuasi tegangan yang diijinkan
    Konsumsi daya W Dirjen Standar 0.35 {with lamp: 0.4 (DIN socket type with lamp 0.45)}
    Dengan sirkuit hemat daya 0,1((dengan cahaya)
    ※Kekuatan semu VA AC 220V
    [230V]     		1.30 (dengan lampu: 1.34)
    [1.42 (dengan lampu: 1.46]     		1.27 (dengan lampu: 1.46)
    [1.39 (dengan lampu: 1.60)]
    Rangkaian proteksi tegangan lebih Dioda (tipe soket DIN, tipe non-polarisasi sebagai resistor variabel)
    Lampu indikator LED (Neon untuk soket DIN tipe AC)
    Waktu respons
    SY3000 SY5000 SY7000
    Fungsi Waktu respons ms (pada 0,5MPa) Fungsi Waktu respons ms (pada 0,5MPa) Fungsi Waktu respons ms (pada 0,5MPa)
    Tidak ada lampu indikator dan tegangan lebih
    Sirkuit perlindungan     		Tidak ada lampu indikator dan tegangan lebih
    Sirkuit perlindungan     		Tidak ada lampu indikator dan tegangan lebih
    Sirkuit perlindungan
    Kontrol listrik tunggal 2 posisi Kurang dari 12 Kontrol listrik tunggal 2 posisi Kurang dari 19 Kontrol listrik tunggal 2 posisi Kurang dari 31
    Kontrol listrik ganda 2 posisi Kurang dari 10 Kontrol listrik ganda 2 posisi Kurang dari 18 Kontrol listrik ganda 2 posisi Kurang dari 27A
    Karakteristik Aliran/Tabel Massa
    Model /Seri SY3000
    katup
    Model     		Fungsi Kaliber penerima Karakteristik Laju Aliran Kualitas g
    1,5.3
    PEA.EB)     		4,2
    (A、B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Langsung
    jalan keluar     		L-Bentuk,
    Bentuk-M
    Tersambung     		Bentuk-W
    M8
    Pas
    C[dm³
    bilah)]     		b CV C[dm³
    bilah)]
    SY3□20
    -□-M5     		2-bit Kontrol listrik tunggal
    Kontrol listrik ganda     		0.61 0.44 0.16 0.64 51 53 57
    68 74 82
    Model / Seri SY5000
    katup
    Model     		Fungsi Kaliber penerima Karakteristik Laju Aliran Kualitas g
    1,5.3
    PEA.EB)     		4,2
    (A、B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Langsung
    jalan keluar     		L-Bentuk,
    Bentuk-M
    Tersambung     		Bentuk-W
    M8
    Pas
    C[dm³
    bilah)]     		b CV C[dm³
    bilah)]
    SY5□20
    -□-01     		2-bit Kontrol listrik tunggal
    Kontrol listrik ganda     		1.9 0.35 0.49 2.4 70 72 93 76
    88 93 135 101
    Model /Seri SY7000
    katup
    Model     		Fungsi Kaliber penerima Karakteristik Laju Aliran Kualitas g
    1,5.3
    PEA.EB)     		4,2
    (A、B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Langsung
    jalan keluar     		L-Bentuk,
    Bentuk-M
    Tersambung     		Bentuk-W
    M8
    Pas
    C[dm³
    bilah)]     		b CV C[dm³
    bilah)]
    SY7□20
    -□-02     		2-bit Kontrol listrik tunggal
    Kontrol listrik ganda     		4.1 0.23 0.93 3.3 101 104 125 108
    120 125 167 133

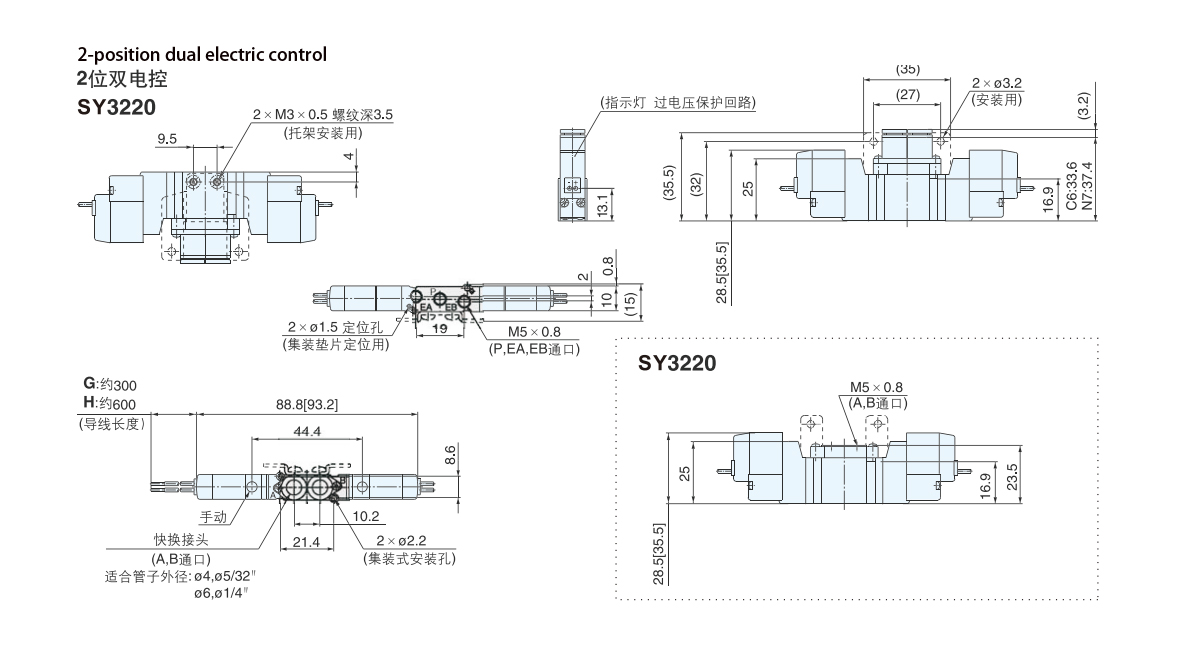

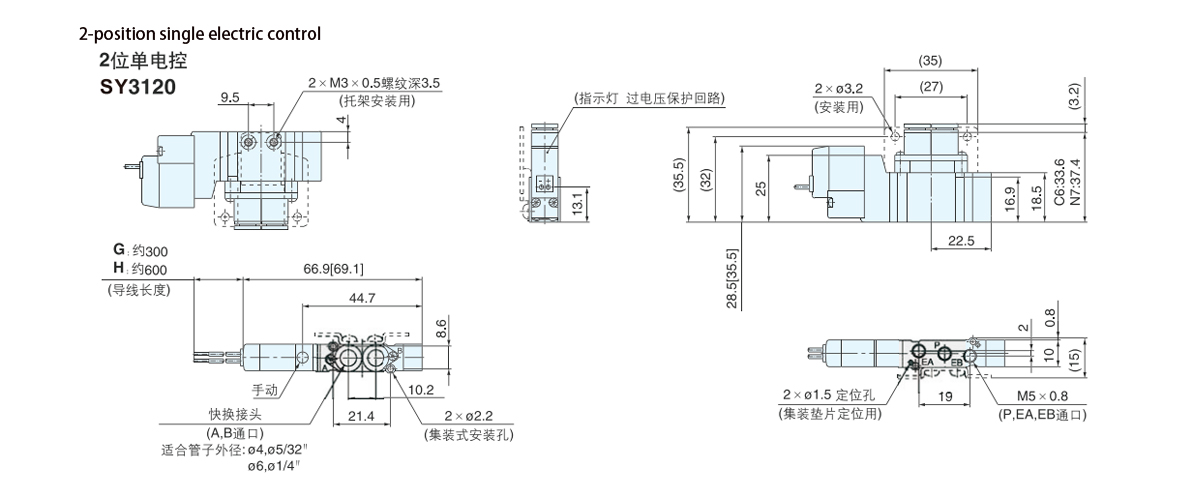

  • Dimensi Eksternal Seri SY3000

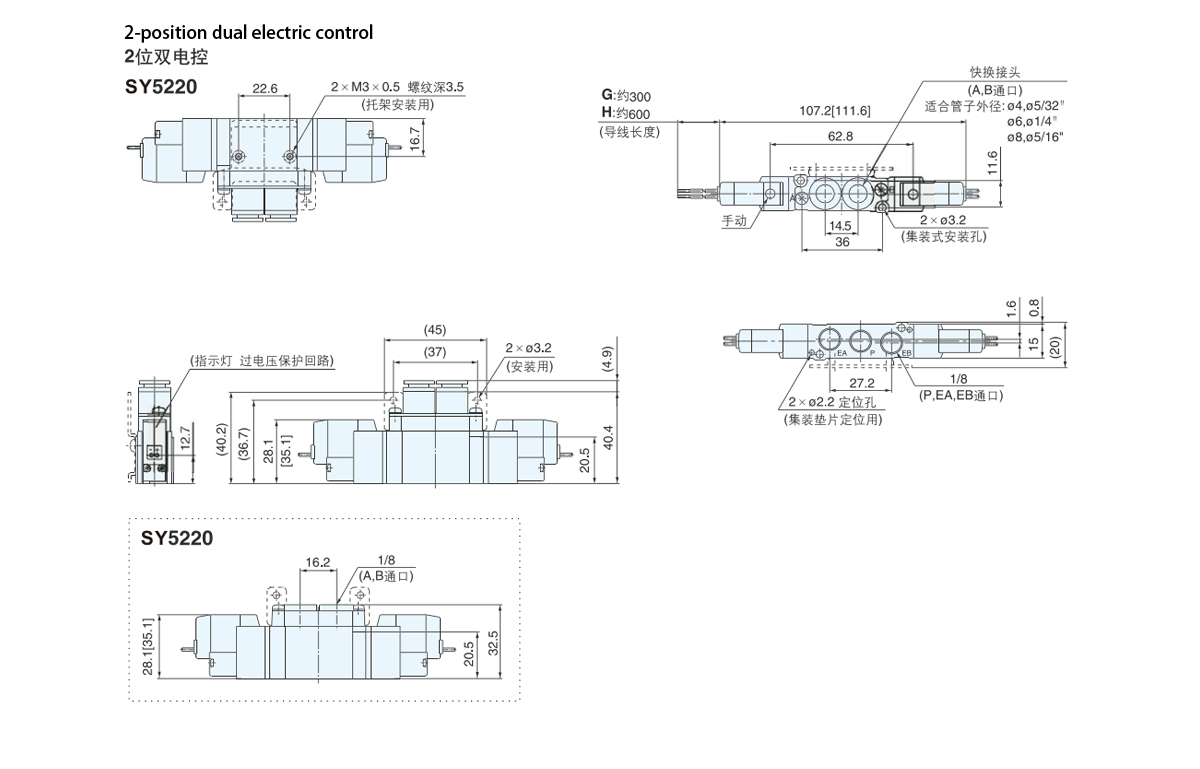

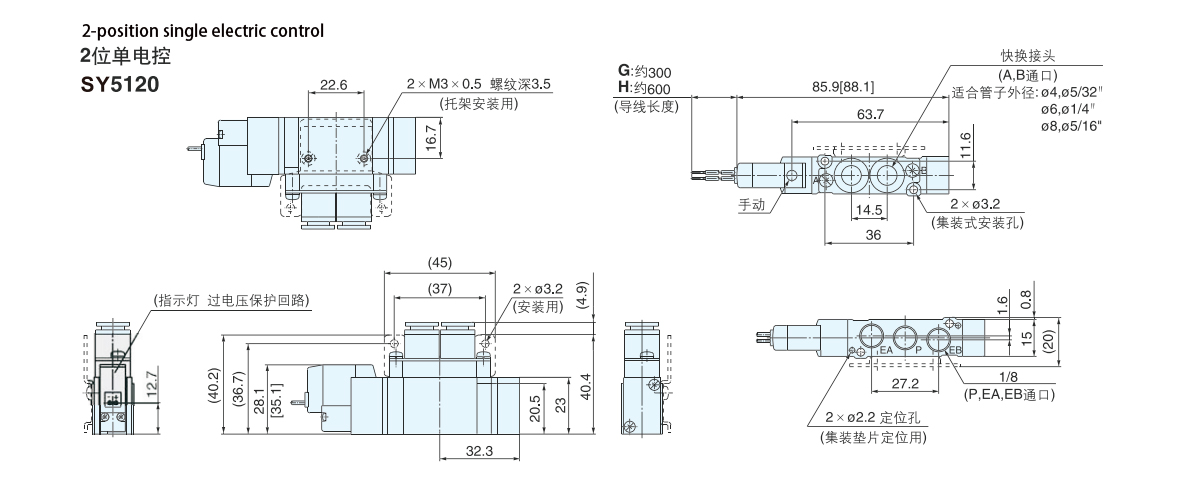

    Dimensi Eksternal Seri SY5000

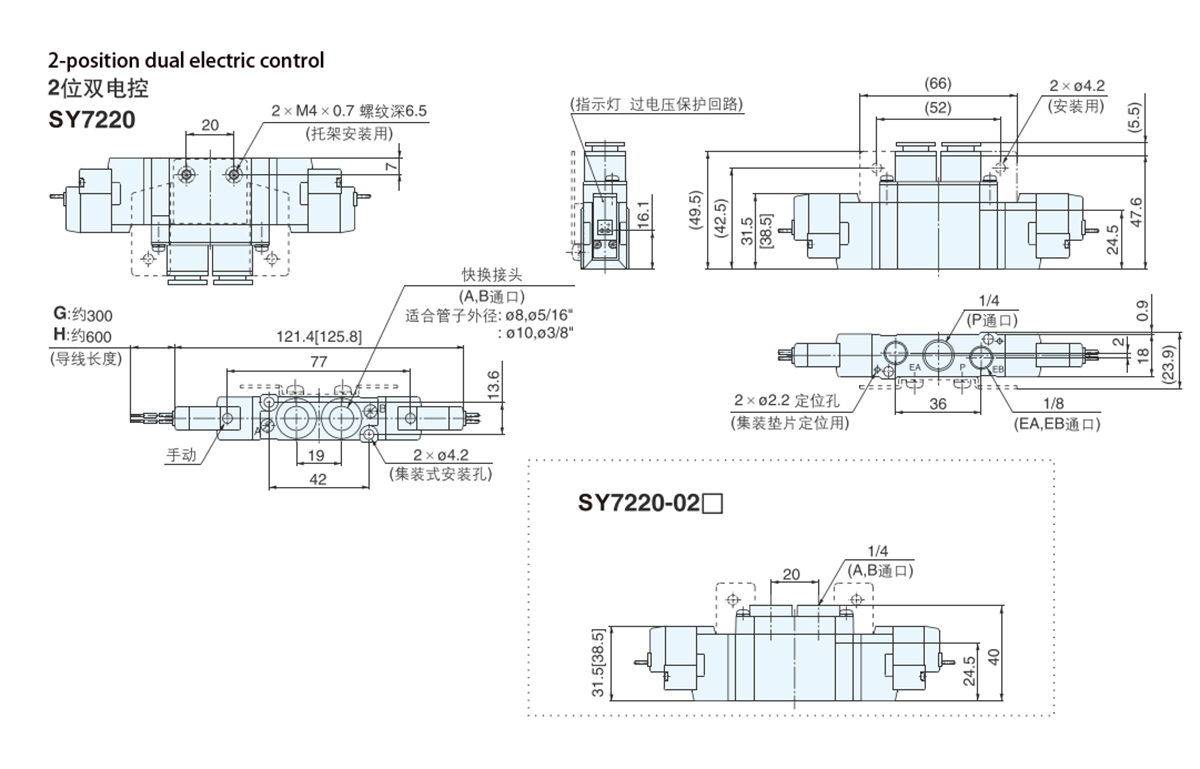

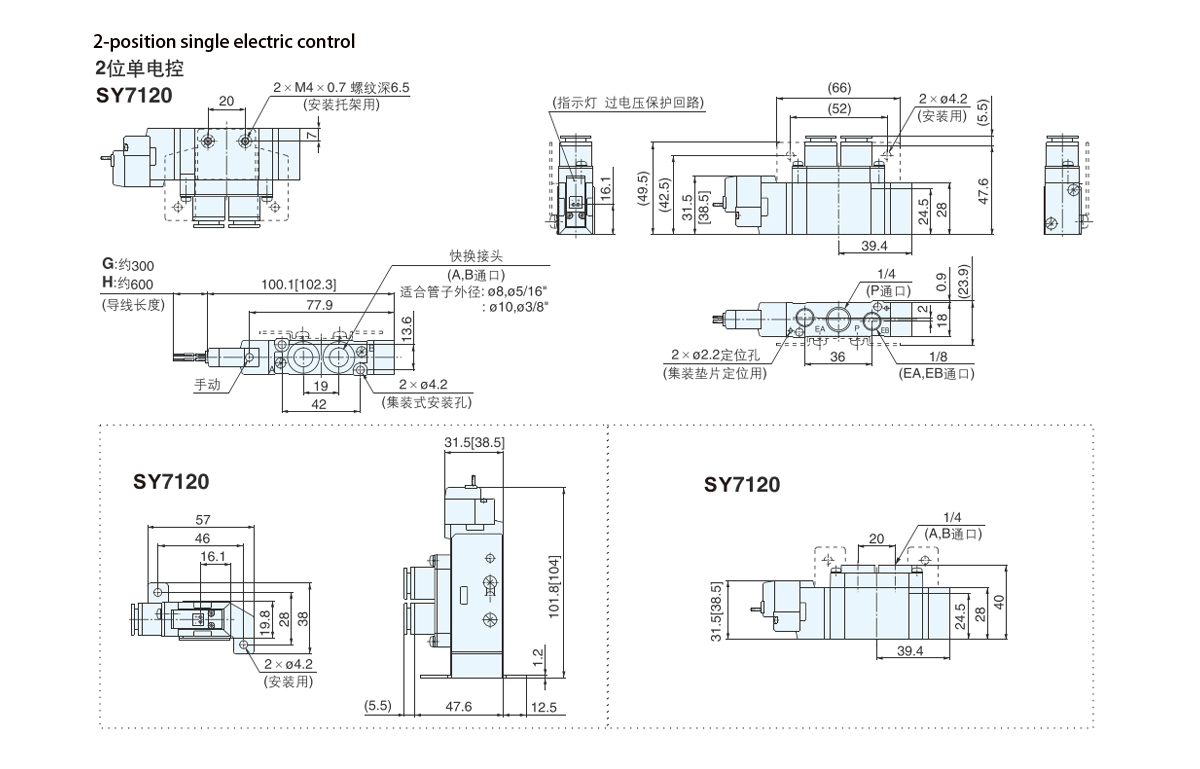

    Dimensi Eksternal Seri SY7000
