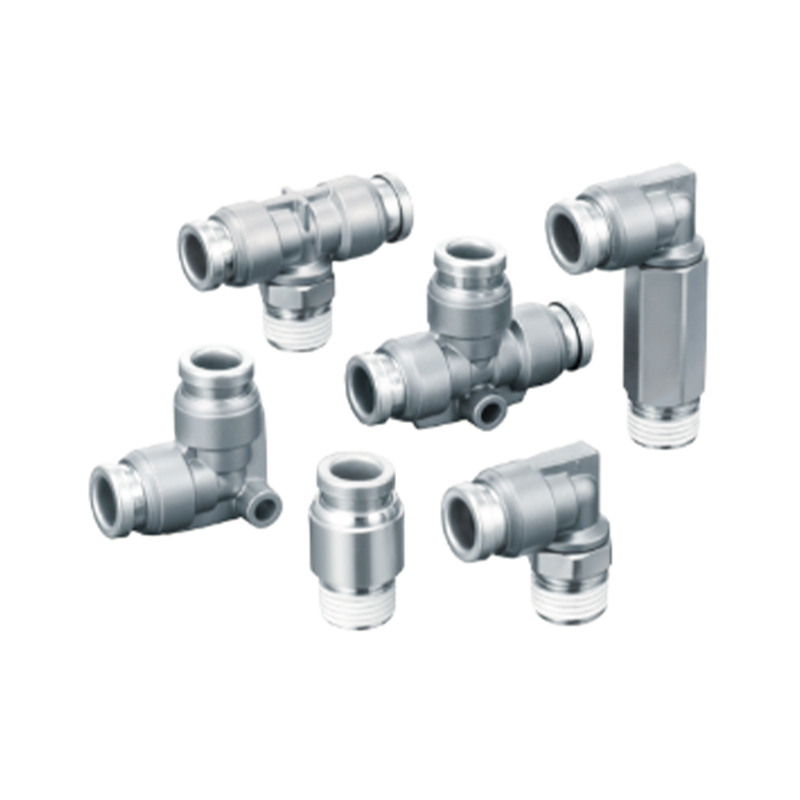

Fitting satu sentuhan Baja Tahan Karat Seri KQB2
  • Fitting satu sentuhan Baja Tahan Karat Seri KQB2
Pemasangan Satu Sentuhan Baja Tahan Karat

Fitting satu sentuhan Baja Tahan Karat Seri KQB2

Fitting satu sentuhan baja tahan karat seri KQB2 mengadopsi teknologi pencetakan terintegrasi baja tahan karat bermutu tinggi, yang dirancang khusus untuk skenario transmisi fluida yang memerlukan pembongkaran cepat dan penyegelan yang andal, memenuhi persyaratan kebersihan dan daya tahan yang komprehensif di lingkungan industri.

Fitur inti
Stabilitas bahan: Struktur baja tahan karat memiliki ketahanan korosi alami, menghindari risiko kontaminasi sedang, dan beradaptasi dengan lingkungan asam-basa serta fluktuasi suhu dan tekanan.
Mekanisme penguncian seketika: Desain kunci satu arah dorong-tarik mewujudkan koneksi operasi buta, dan cincin penyegel kompensasi mandiri bawaan menghilangkan risiko kebocoran
Perluasan kompatibilitas sistem: Mendukung sambungan seri modular dengan beberapa diameter pipa, memungkinkan konfigurasi simpul cabang yang fleksibel dalam saluran pipa yang kompleks
Optimalisasi biaya pemeliharaan: Fitur pembongkaran dan perakitan tanpa alat sangat mempersingkat waktu henti peralatan, dan struktur pegas penahan dapat diganti secara mandiri untuk mengurangi biaya pemeliharaan

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Fitting satu sentuhan Baja Tahan Karat Seri KQG2 SUS316
BERIKUTNYA：Tidak ada artikel berikutnya
  • Spesifikasi
    Cairan yang digunakan Udara, air, uap
    Kisaran tekanan Catatan 2) -100 kPa hingga 1 MPa Catatan 3)
    Tekanan uji tekanan 3.0MPa
    Suhu sekitar dan suhu fluida Catatan 4) -5 hingga 150°C (tetapi tidak beku) Catatan 3)
    Gemuk yang digunakan Tidak ada spesifikasi gemuk
    Penyegelan bagian berulir Dengan penutup
    Catatan 1) Air tidak dapat digunakan dengan pipa nilon lembut.
    Catatan 2) Karena kebocoran tidak nol, hindari penggunaan pemeliharaan vakum untuk uji kebocoran, dll. Catatan 3) Konfirmasikan kisaran tekanan pengoperasian dan kisaran suhu pengoperasian pipa.
    Catatan 4) Pasang liner pada kondisi berikut (kecuali untuk □3.2).
    ·Bila digunakan di lingkungan atau dengan cairan yang mengalami perubahan suhu mendadak.
    ·Bila digunakan pada suhu tinggi.

    Cocok untuk pipa
    Bahan tabung FEP, PFA, nilon, nilon lembut Catatan 1), poliuretan, poliolefin
    Diameter luar tabung Ø1/8",Ø5/32",Ø1/4",Ø5/16",Ø3/8",Ø1/2"

    ※ Lapisan mengatur kondisi suhu
    Tabung yang digunakan Suhu
    Tabung FEP/seri TH Di atas 80°C
    Tabung PFA/seri TL Di atas 120°C
    Suku cadang
    Nama Diameter luar pipa Model Bahan
    paking 一 M-5G3 SUS316
    FKM Khusus
    Mur pemasangan panel Ø3.2 Ø4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

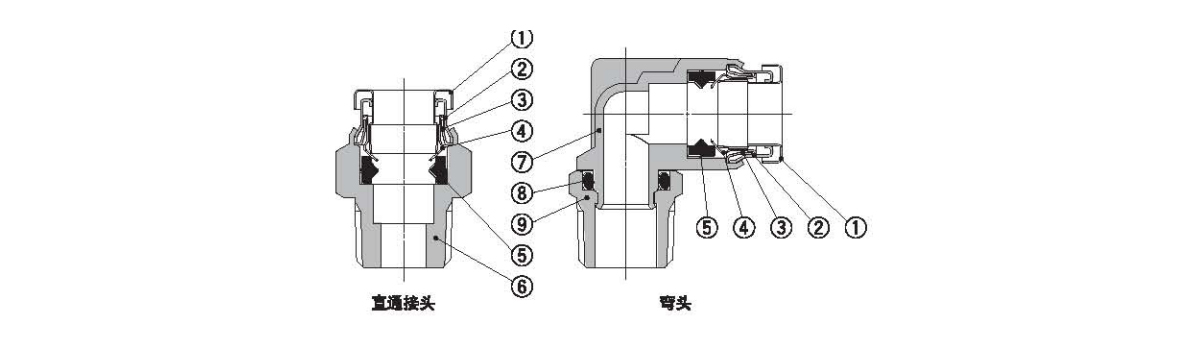

  • Tidak. Nama Bahan
    1 Lepaskan lengan SUS304
    2 Selongsong pemandu 1 SUS304
    3 Selongsong pemandu 2 SU8304
    4 Klip musim semi SUS304
    5 Segel FKM Khusus (pelapis fluor)
    6 Bodi konektor lurus C3604 (pelapisan nikel tanpa listrik)
    7 Tubuh siku SU8316
    8 Cincin-O FKM Khusus (pelapis fluor)
    9 Tombol tekan masuk C3804 (pelapisan nikel berilium tanpa listrik)

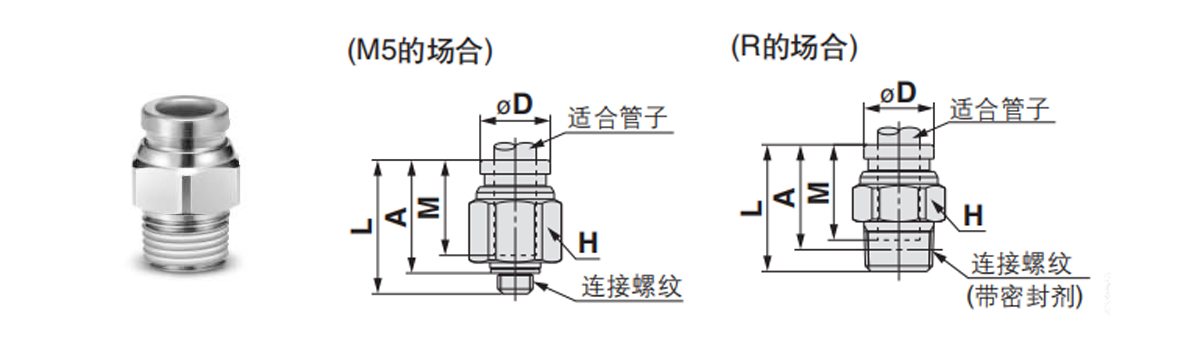

  • Konektor lurus: KQB2H
    Cocok untuk pipa diameter luar mm Benang koneksi
    R,M     		Model H
    (sisi berlawanan heksagonal)     		Catatan ØD 1) L SEBUAH ※ M Catatan 2) Luas penampang efektif mm² Kualitas g
    Ø3.2 M5×0,8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 M5×0,8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 M5×0.B KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/B KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/B KQB2H08-033 17 23.7 18.6 26
    Ø10 1/B KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/B KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/B KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/B KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *R Dimensi referensi setelah memasang sekrup.
    Catatan 1) Ø menunjukkan diameter maksimum.
    Catatan 2) Menunjukkan nilai saat menggunakan pipa FEP.
    Ø16 menunjukkan nilai bila hanya menggunakan pipa nilon.

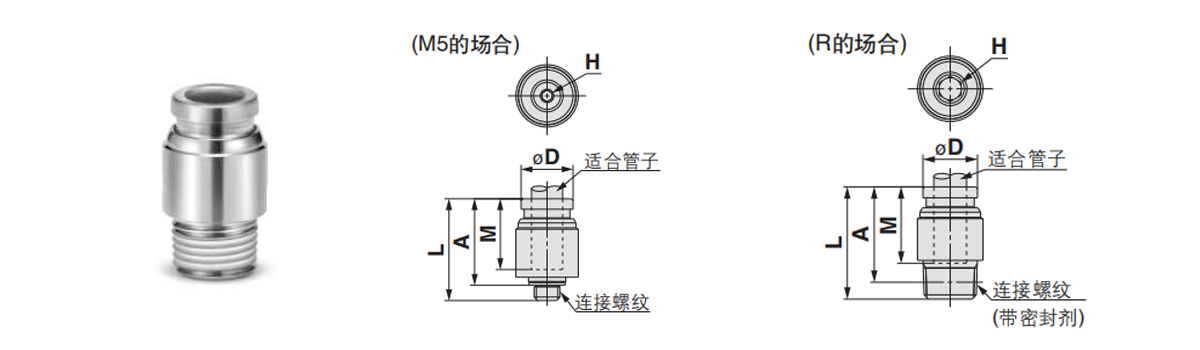

    Konektor lurus soket segi enam: KQB2S
    Cocok untuk pipa diameter luar mm Benang koneksi
    R,M     		Model H
    (sisi berlawanan heksagonal)     		Catatan ØD 1) L SEBUAH ※ M Catatan 2）Luas biaya efektif mm² Kualitas g
    Ø3.2 M5×0.B KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 M5×0,8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/B KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 M5×0.B KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/B KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3B KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/B KQB2$10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/B KQB2$12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/B KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R Referensi dimensi setelah memasang ulir.
    Catatan 1) ØD berarti diameter maksimum.
    Catatan 2) Menunjukkan nilai saat menggunakan tabung FEP.
    Ø16 menunjukkan nilai saat menggunakan tabung nilon saja.

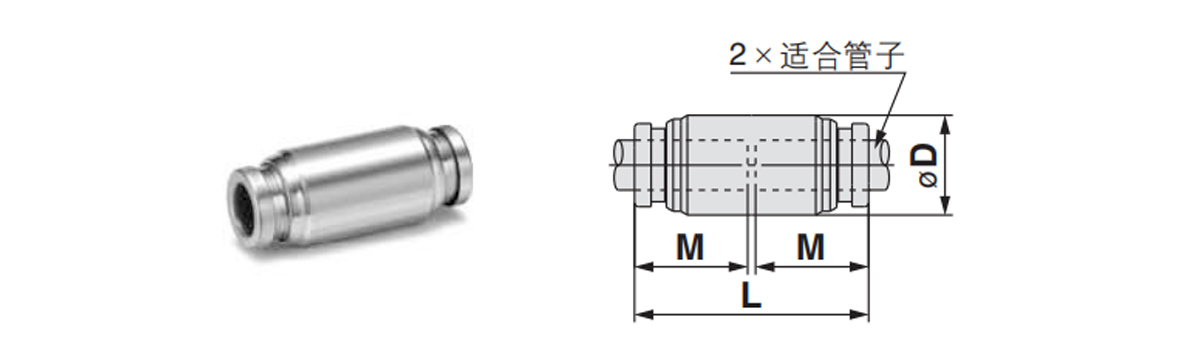

    Konektor lurus: KQB2H
    Cocok untuk pipa diameter luar mm Model Catatan ØD 1) L M Catatan 2) Luas penampang efektif mm² Kualitas g
    Ø3.2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    Catatan 1) ØD berarti diameter maksimum.
    Catatan 2) Menunjukkan nilai saat menggunakan pipa FEP.
    Ø16 menunjukkan nilai saat hanya menggunakan pipa nilon.

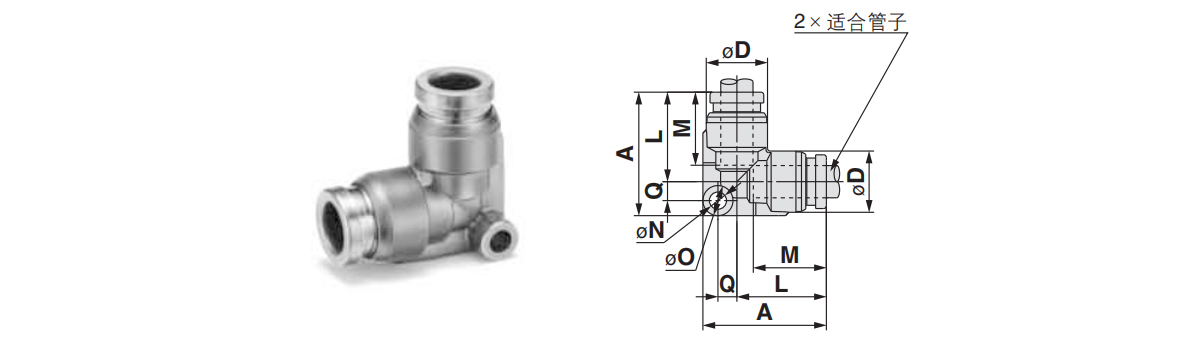

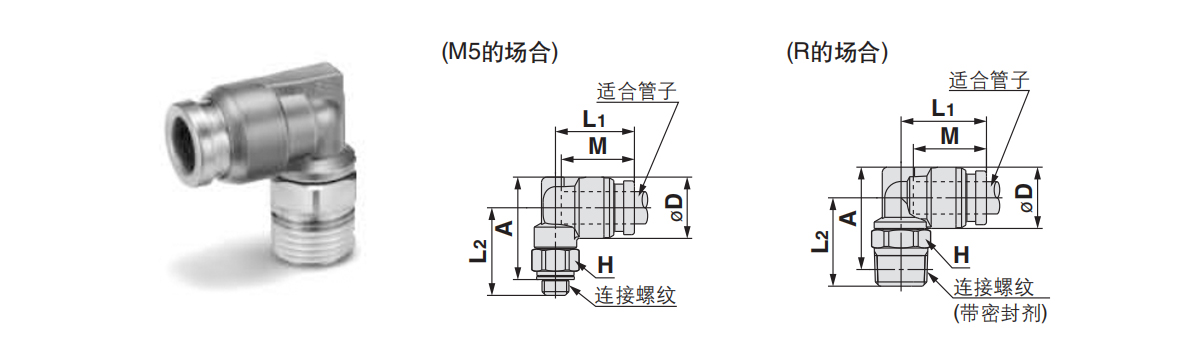

    Siku: KQB2L
    Cocok untuk pipa diameter luar mm Benang koneksi
    R,M     		Model H
    (sisi berlawanan heksagonal)     		Catatan 1)
    ØD     		L1 L2 SEBUAH ※ M Catatan 2)
    Luas penampang efektif mm 2     		Kualitas g
    Ø3.2 M5×0.B KQB2L23-M5 8 8.3 13.1 14.B 16 12 2.6 6.5
    1/8 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 M5×0.B KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 M5×0.B 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※Referensi dimensi setelah memasang ulir R.
    Catatan 1) ØD berarti diameter maksimum.
    Catatan 2) Menunjukkan nilai saat menggunakan pipa FEP.
    Ø16 menunjukkan nilai saat menggunakan pipa nilon.

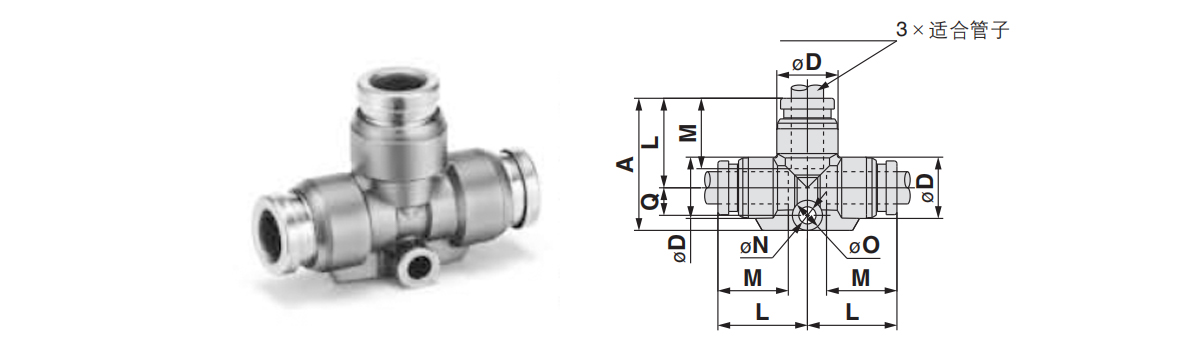

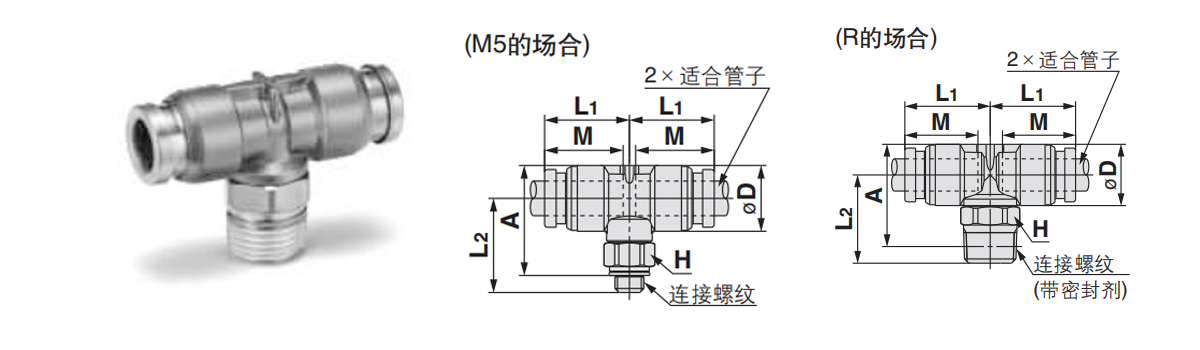

    Konektor berbentuk T tabung ganda: KQB2T
    Cocok untuk pipa diameter luar mm Benang koneksi
    R,M     		Model H
    (sisi berlawanan heksagonal)     		Catatan 1)
    ØD     		L1 L2 SEBUAH ※ M Catatan 2)
    Luas penampang efektif mm²     		Kualitas g
    Ø3.2 M5×0,8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 M5×0.B KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 M5×0.B KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※Referensi dimensi setelah memasang ulir R.
    Catatan 1) ØD berarti diameter maksimum.
    Catatan 2) Menunjukkan nilai saat menggunakan pipa FEP.
    Ø16 menunjukkan nilai saat hanya menggunakan pipa nilon.

    Siku sudut kanan: KQB2L
    Cocok untuk pipa diameter luar mm Model Catatan 1)
    6D     		L A Q M DI O Catatan 2)
    Luas penampang efektif mm²     		Kualitas g
    Ø3.2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Catatan 1) ØD berarti diameter maksimum.
    Catatan 2) Menunjukkan nilai saat menggunakan pipa FEP.
    Ø18 menunjukkan nilai saat hanya menggunakan pipa nilon.

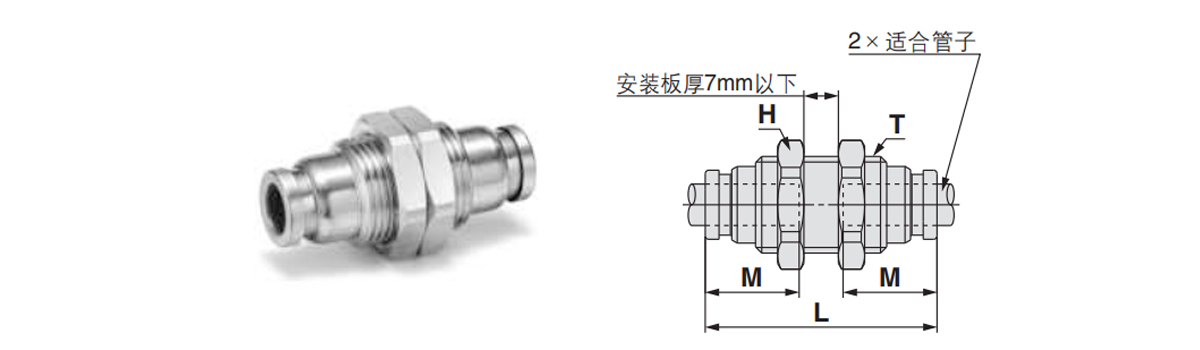

    Konektor langsung yang dipasang di panel: KQB2E
    Cocok untuk pipa diameter luar mm Model T
    (L)     		H
    (sisi berlawanan heksagonal)     		L Lubang pemasangan M Catatan 2)
    Luas penampang efektif mm²     		Kualitas g
    Ø3.2 KQB2E23-00 M10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 M10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 M14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 M15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 M18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 M20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 M27×1 30 48.8 28 20.8 113 107.2
    Catatan: Nilai menunjukkan nilai untuk pipa FEP.
    Ø16 menunjukkan nilai untuk pipa nilon saja.

    halmasangan pipa berbentuk T: KQB2T
    Cocok untuk pipa diameter luar mm Model Catatan 1)
    D     		L A Q M DI HAI Catatan 2)
    Luas penampang efektif mm²     		Kualitas g
    Ø3.2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Catatan 1) ØD berarti diameter maksimum.
    Catatan 2) Menunjukkan nilai saat menggunakan pipa FEP.
    Ø16 menunjukkan nilai saat hanya menggunakan pipa nilon.

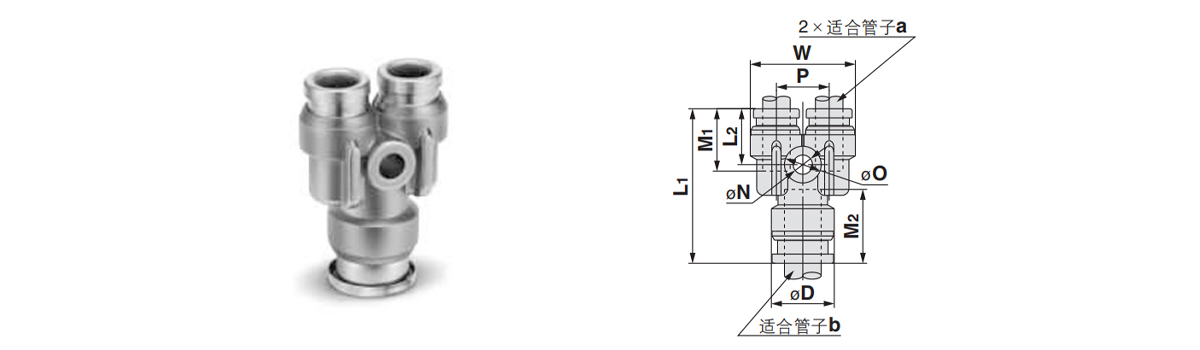

    Fitting pipa berbentuk Y: KQB2U
    Cocok untuk pipa diameter luar mm Model Catatan 1)
    ØD     		W L1 L P M DI 60 Catatan 2)
    Luas penampang efektif mm²     		Kualitas g
    Ø3.2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Catatan 1)②ØD means maximum diameter.
    Catatan 2) Menunjukkan nilai saat menggunakan tabung FEP.
    Ø16 menunjukkan nilai saat menggunakan tabung nilon saja.

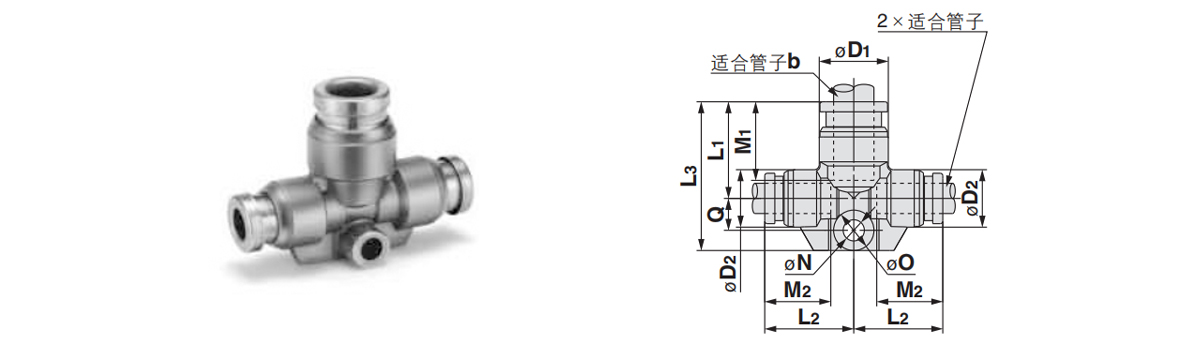

    Mengurangi tee: KQB2T
    Cocok untuk pipa diameter luar mm Model Catatan 1)
    ØD1     		Catatan 1)
    ØD2     		L1 L L3 Q M1 M2 DI HAI Catatan 2)
    Luas penampang efektif mm²     		Kualitas g
    a b
    Ø3.2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.B 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Catatan 1) ØD1, ØD2  means maximum diameter.
    Catatan 2) Indicates values when using FEP pipes.

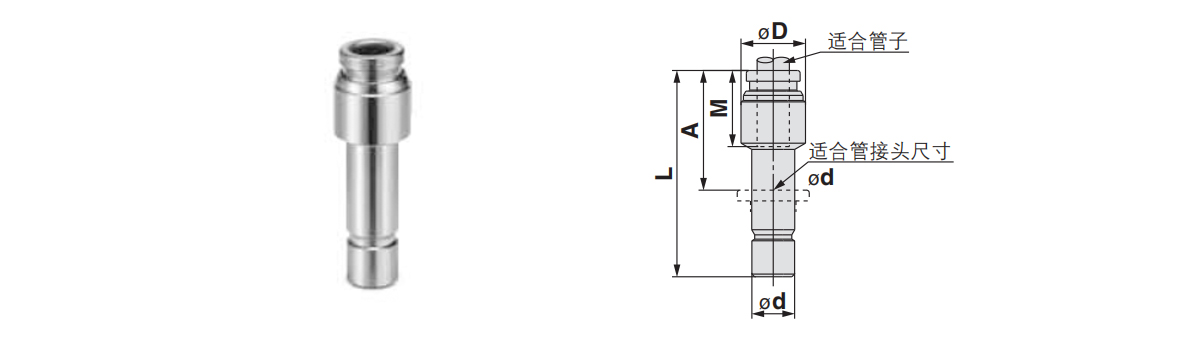

    Steker: KQB2R
    Cocok untuk pipa diameter luar mm Ukuran sambungan pipa yang sesuai Model Catatan ØD 1) L A M Catatan 2)
    Luas penampang efektif mm²     		Kualitas g
    Ø3.2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    Catatan 1) ØD berarti diameter maksimum.
    Catatan 2) Menunjukkan nilai saat menggunakan tabung FEP.

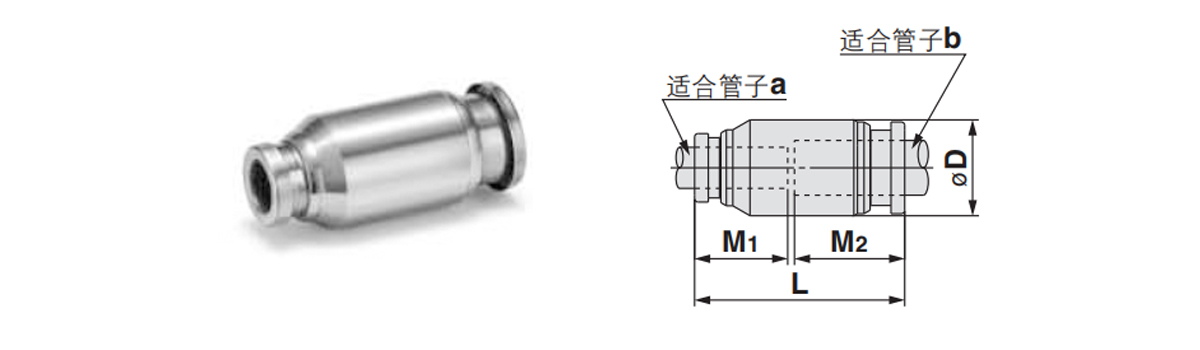

    Mengurangi pipa lurus: KQB2H
    Cocok untuk pipa diameter luar mm Model Catatan ØD 1) L M1 M2 Catatan 2)
    Luas penampang efektif mm²     		Kualitas g
    a b
    Ø3.2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    Catatan 1) ØD berarti diameter maksimum.
    Catatan 2) Menunjukkan nilai saat menggunakan tabung FEP.

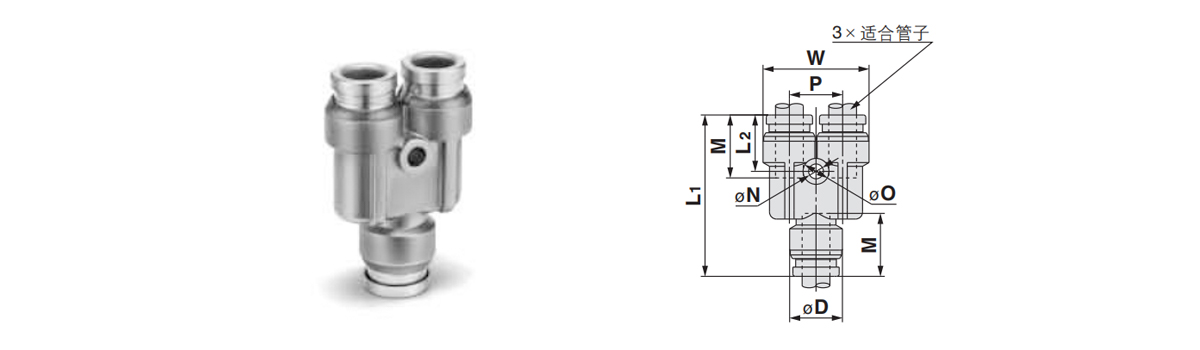

    Mengurangi fitting pipa berbentuk Y: KQB2U
    Cocok untuk pipa diameter luar mm Model Catatan 1)
    ØD     		L1 L2 P W M1 M2 DI Ø0 Catatan 2)
    Luas penampang efektif mm²     		Kualitas g
    a b
    Ø3.2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    Catatan 1) ØD berarti diameter maksimum.
    Catatan 2) Indicates values when using FEP pipes.

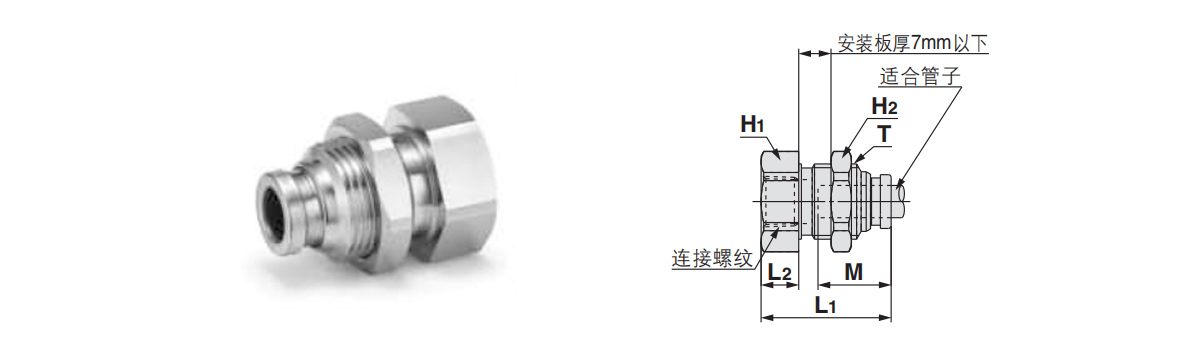

    Konektor pipa lurus ulir internal yang dipasang di panel: KQB2E
    Cocok untuk pipa diameter luar mm Benang penghubung
    Pe     		Model T
    (L)     		Segi enam sisi berlawanan L1 L2 Lubang pemasangan M Catatan 2)
    Luas penampang efektif mm²     		Kualitas g
    Hai H2
    Ø3.2 1/4 KQB2E23-02 M10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/B KQB2E06-01 M14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/B KQB2E06-03 19 33 14.9 34.8
    Ø8 1/B KQB2E08-01 M15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/B KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 M18×1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/B KQB2E12-03 M20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/B KQB2E18-03 M27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    Catatan: Nilai menunjukkan nilai untuk pipa FEP.
    Ø16 menunjukkan nilai untuk pipa nilon saja.

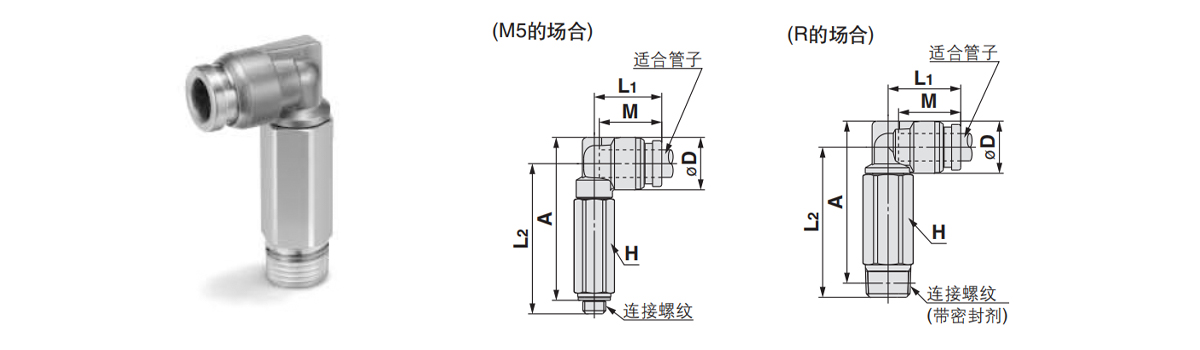

    Siku panjang: KQB2W
    Cocok untuk pipa diameter luar mm Benang koneksi
    R,M     		Model H
    Sisi berlawanan berbentuk heksagonal     		Catatan ØD 1) L1 L SEBUAH ※ M Catatan 2)
    Luas penampang efektif mm²     		Kualitas g
    Ø3.2 M5×0.B KCB2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/B KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 M5×0.B KCB2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/B KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 M5×0.B KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/B KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/B KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/B KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/B KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/B KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※Referensi dimensi setelah memasang ulir F.
    Catatan 1) ØD berarti diameter maksimum.
    Catatan 2) Menunjukkan nilai saat menggunakan tabung FEP.
    Ø18 menunjukkan nilai saat menggunakan tabung nilon saja.

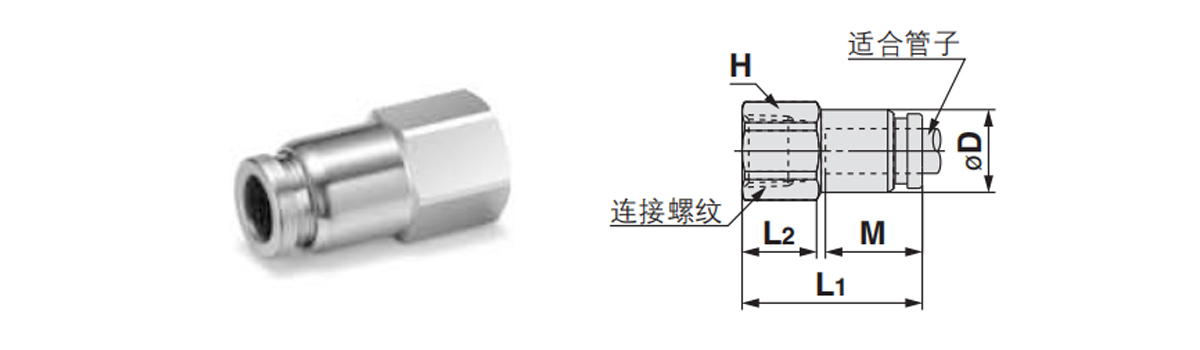

    Benang internal langsung: KQB2F
    Cocok untuk pipa diameter luar mm Benang koneksi
    RC     		Model H
    （Sisi berlawanan heksagonal)     		Catatan ØD 1) L1 L2 M Catatan 2)
    Luas penampang efektif mm²     		Kualitas g
    Ø3.2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    Catatan 1) ØD berarti diameter maksimum.
    Catatan 2) Menunjukkan nilai saat menggunakan pipa FEP.
    Ø16 menunjukkan nilai saat hanya menggunakan pipa nilon.

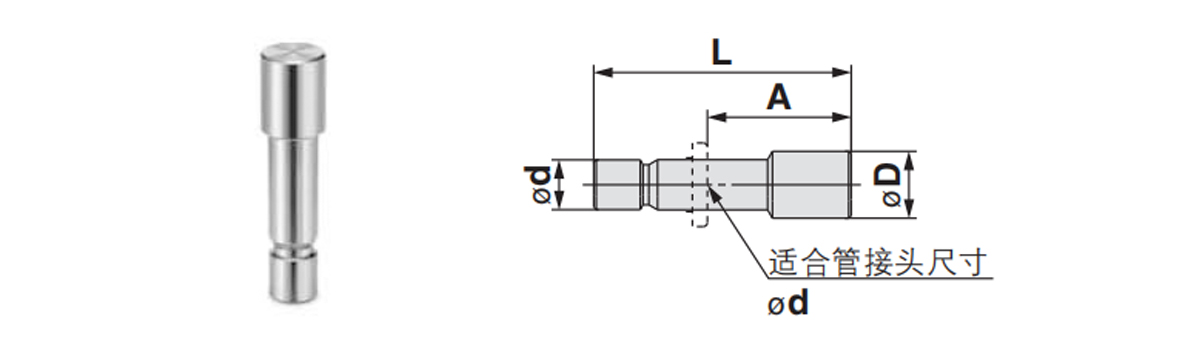

    Steker: KQG2P
    Ukuran sambungan pipa yang sesuai Model ØD L A Kualitas g
    Ø3.2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P-16 18 38.8 17.8 89.2

Produk Terkait

Blog & Berita

Berita Terbaru Kami &
Blog

Lihat Lebih Banyak

Kualitas Asli yang Terpercaya Secara Alami Menonjol.

Pilihan berasal dari kepercayaan, dan kerja sama berasal dari kejujuran.

  • T: Seberapa cepat kami dapat memperoleh balasan setelah kami mengirimkan pertanyaan kepada Anda?

    Kami akan membalas Anda dalam waktu 24 jam setelah menerima pertanyaan di hari kerja.

  • T: Apakah Anda produsen langsung atau perusahaan dagang?

    Kami adalah produsen, dan kami memiliki departemen penjualan internasional sendiri. Jadi kami bisa memproduksi dan menjual semuanya sendiri.

  • T: Bisakah Anda membuat produk yang disesuaikan?

    Ya, kami dapat mengembangkan dan memproduksi produk sesuai dengan gambar atau sampel yang disediakan oleh pelanggan.

  • T: Bagaimana perusahaan Anda menjamin kualitas produk?

    Pertama-tama, kami akan melakukan pemeriksaan setelah setiap proses. Untuk produk jadi, kami akan melakukan pemeriksaan 100% sesuai dengan kebutuhan pelanggan dan standar internasional.

  • T: Ke mana produk Anda terutama diekspor?

    Produk kami terutama diekspor ke Jerman, Amerika Serikat, Denmark dan lebih dari selusin negara di Eropa dan Amerika Utara
