Silinder Standar Seri SC (Tipe Tie Rod). Pemasok

Rumah / Produk / Silinder Udara / Silinder Standar / Silinder Standar Seri SC (Tipe Tie Rod).

Silinder Standar Seri SC (Tipe Tie Rod). Silinder Standar Seri SC (Tipe Tie Rod).
  • Silinder Standar Seri SC (Tipe Tie Rod).
  • Silinder Standar Seri SC (Tipe Tie Rod).
Silinder Standar

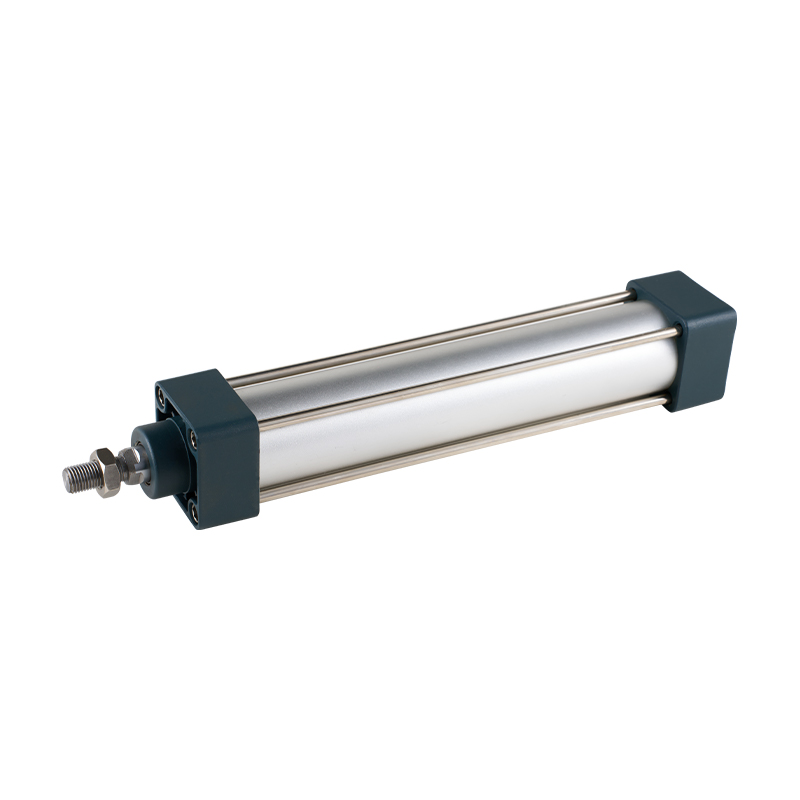

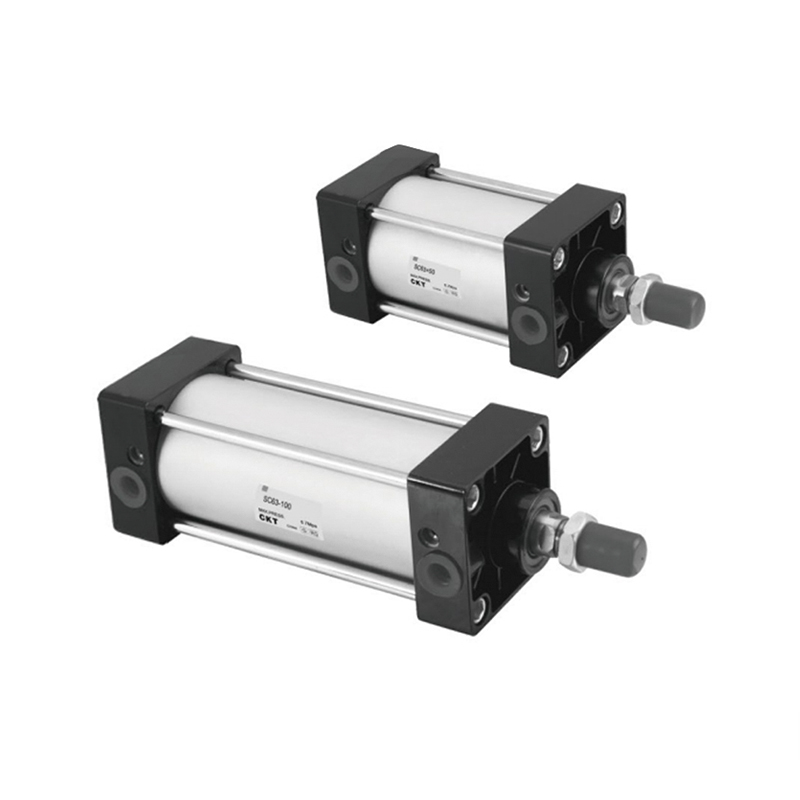

Silinder Standar Seri SC (Tipe Tie Rod).

1. Segel piston mengadopsi struktur penyegelan dua arah berbentuk khusus dengan ukuran kompak dan fungsi penyimpanan oli;
2. Ini adalah silinder batang pengikat, dan penutup depan dan belakang dihubungkan ke badan silinder tabung aluminium dengan pilar, yang memiliki keandalan yang baik;
3. Dibandingkan dengan silinder standar ISO15552, panjang silinder seri SC dengan diameter silinder yang sama lebih kecil;
4. Penyesuaian penyangga silinder stabil;
5. Silinder dan aksesori pemasangan silinder dengan berbagai spesifikasi tersedia untuk dipilih pelanggan;
6. Pilih bahan penyegel tahan suhu tinggi untuk memastikan pengoperasian normal silinder dalam kondisi 150℃.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Silinder Standar Seri MBB
BERIKUTNYA：Tidak ada artikel berikutnya
  • Ukuran Lubang (mm) 32 40 50 63 80 100
    Tindakan Akting ganda
    Cairan Udara (untuk disaring dengan elemen filter 40μm)

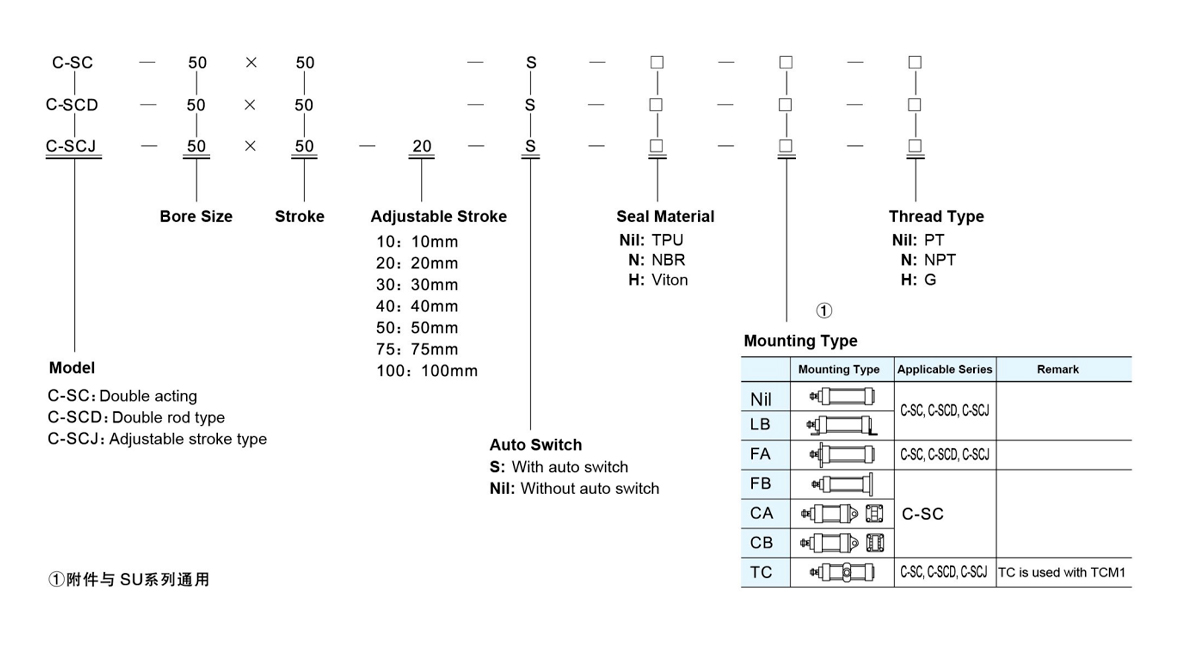

    Pemasangan
    Ketik     		Seri C-SC Bacis FA FB CA CB LB TC TCM1
    Seri C-SCD, C-SCJ Bacis FA LB TC TCM1
    Rentang Tekanan Pengoperasian 0,1~1,0MPa(14~145Psi)
    Tekanan Bukti 1,5MPa(215Psi)
    Operating Temperature(℃) -20~80
    Rentang Kecepatan Pengoperasian (mm/s) 30~800
    Toleransi Panjang Pukulan 0~250 1 251~1000 1,4 1001~1500 1,8
    Bantal Bantal yang bisa disesuaikan
    Bantal Stroke(mm) 21 28 29
    *Ukuran Pelabuhan PT1/8 PT1/4 PT3/8 PT1/2
    *Jenis thread NPT dan G tersedia untuk koneksi.

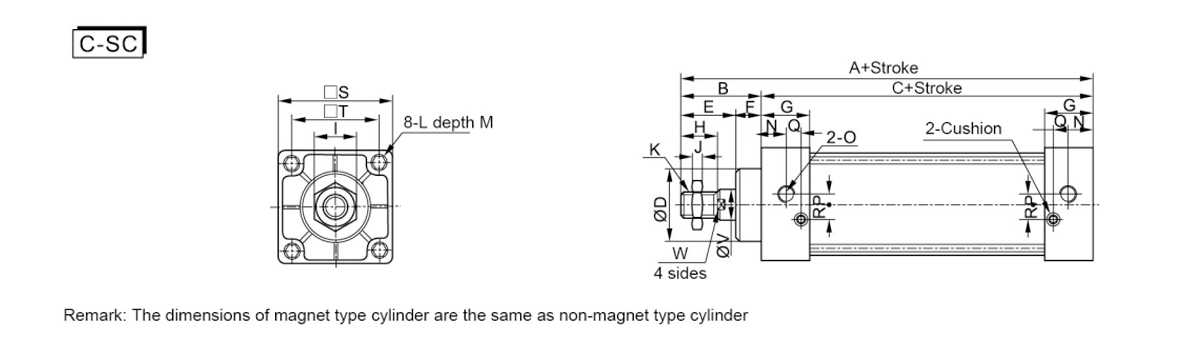

  • Ukuran Lubang
    Simbol     		A B C D E F G H I J K L M N O P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1,25 M6×1 9.5 13.7 G1/8” 3.5 7.5 7 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1,25 M6×1 9.5 13.5 G1/4” 6 8.2 9 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1,5 M6×1 9.5 13.5 G1/4” 8.5 8.2 9 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1,5 M8×1,25 9.5 13.5 G3/8” 7 8.2 8.5 75 56 20 17
    80 182 75 108 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 16.5 G3/8” 10 9.5 14 94 70 25 22
    100 189 75 114 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 16.5 G1/2” 11 9.5 14 112 84 25 22
    125 246 101 145 57 69 32 40 54 39 11 M27×2 M12×1,75 15 20 G1/2” - - - 140 110 32 29
    160 315 135 180 65 80 36 50 60 52 14 M36×2 M16×2 15 25 G3/4” - - - 180 140 40 36
    200 334 149 185 80 80 48 50 60 52 14 M36×2 M16×2 30 25 G3/4” - - - 220 175 50 46
    250 384 189 195 90 119 70 50 84 65 21 M42×2 M20×2.5 30 25 G3/4” - - - 280 220 50 46
    320 440 206 234 110 126 80 55 96 75 24 M48×2 M24×3 40 27.5 G1” - - - 350 280 70 65
    400 440 190 250 128 110 80 60 70 85 28 M56×4 M30×3.5 40 30 G1” - - - 430 350 80 76

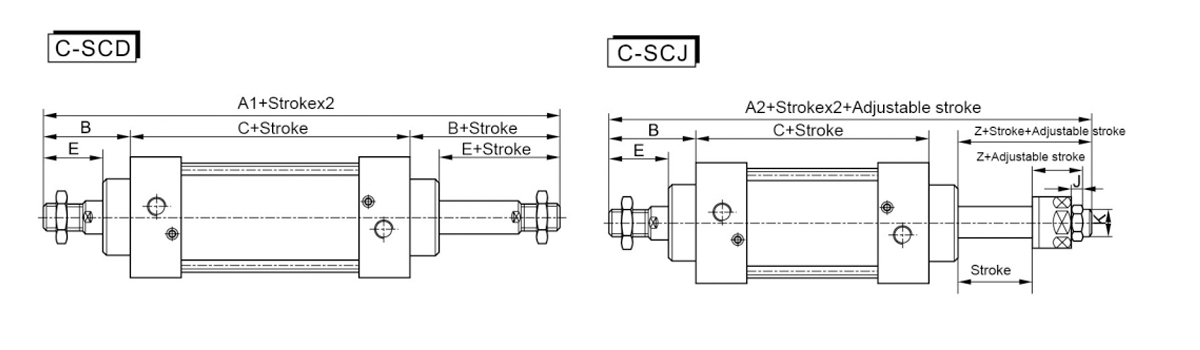

    Ukuran/Simbol Lubang A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1,25
    40 191 185 49 93 34 28 7 M12×1,25
    50 207 194 57 93 42 29 8 M16×1,5
    63 210 197 57 96 42 29 8 M16×1,5
    80 257 238.5 75 107 54 35.5 10 M20×1,5
    100 263 244.5 75 113 54 35.5 10 M20×1,5
    Catatan:
    1. Dimensi silinder tipe magnet sama dengan silinder tipe non-magnet
    2.Ukuran yang sama dengan tipe standar C-SC untuk Model tidak menunjukkan ukuran
