Silinder Standar Seri SE (Tipe Tanpa Tie Rod) Pemasok

Rumah / Produk / Silinder Udara / Silinder Standar / Silinder Standar Seri SE (Tipe Tanpa Tie Rod)

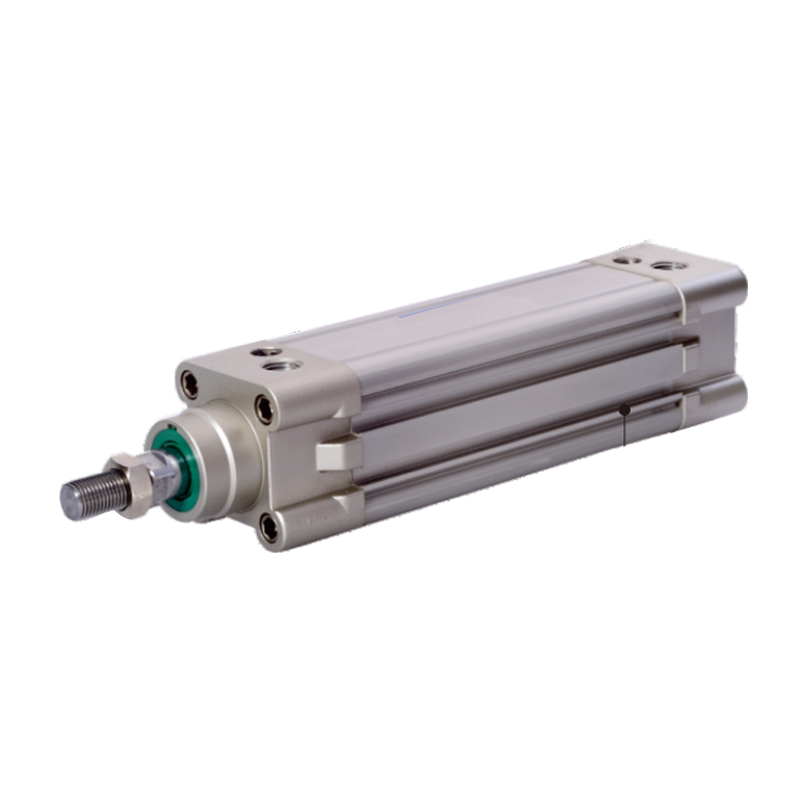

Silinder Standar Seri SE (Tipe Tanpa Tie Rod)
  • Silinder Standar Seri SE (Tipe Tanpa Tie Rod)
Silinder Standar

Silinder Standar Seri SE (Tipe Tanpa Tie Rod)

1. Segel piston mengadopsi struktur penyegelan dua arah berbentuk khusus dengan ukuran kompak dan fungsi penyimpanan oli;
2. Tabung aluminium persegi, tanpa batang pengikat, kinerja anti-korosi yang baik;
3. Penyesuaian penyangga silinder stabil;
4. Silinder dan aksesori pemasangan silinder dengan berbagai spesifikasi tersedia untuk dipilih pelanggan.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Silinder Standar Seri CA2
BERIKUTNYA：Silinder Standar Seri SI (Tipe Tanpa Tie Rod)
  • Diameter dalam (mm) 32 40 50 63 80 100 125
    Modus operasi Tipe bolak-balik
    Media kerja Udara (disaring melalui filter 40μm)
    Tipe tetap Seri SE Tipe dasar FA FB CA CB CR LB TC TCM1 TCM2 FTC
    SE D, seri SE J Tipe dasar FA LB TC TCM1 TCM2 FTC
    Kisaran tekanan operasi 0,15~1,0MPa(22~145psi)(1,5~10,0bar)
    Ketahanan tekanan terjamin 1,5MPa(215psi)(15bar)
    Suhu kerja °C -20~70
    Kisaran kecepatan pengoperasian mm/s 30~800 30~500
    Kisaran toleransi perjalanan 0~250 60251~1000 151001~1500 20
    Jenis penyangga Penyangga yang dapat disesuaikan
    Langkah penyangga mm 27 30 36 40
    *Diameter pengambilalihan PT1/8 PT1/4 PT3/8 PT1/2
    *Jenis thread NPT dan G tersedia untuk koneksi.

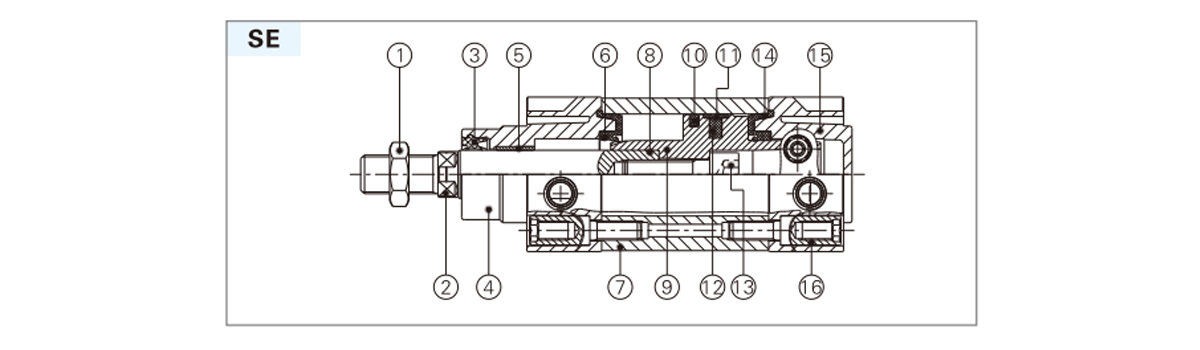

  • Nama Bahan Nama Bahan
    1 Kacang Baja karbon/baja tahan karat 9 Piston Paduan aluminium
    2 Batang piston Batang gerinda keras berlapis krom S45C 10 Cincin-O piston TPU
    Baja tahan karat Bahan tahan aus
    3 O-ring penutup depan TPU 11 Pakailah cincin Plastik (φ100 atau kurang)
    4 Sampul depan Paduan aluminium 12 magnet Karet (lainnya)
    5 Semak Bahan tahan aus 13 Baut soket segi enam Baja karbon
    6 Cincin-O penyangga TPU 14 Bantalan segel penyangga TPU
    7 Tubuh silinder Paduan aluminium 15 Sampul belakang Paduan aluminium
    8 Batang piston O-ring NBR 16 Kacang pendukung Baja karbon/baja tahan karat

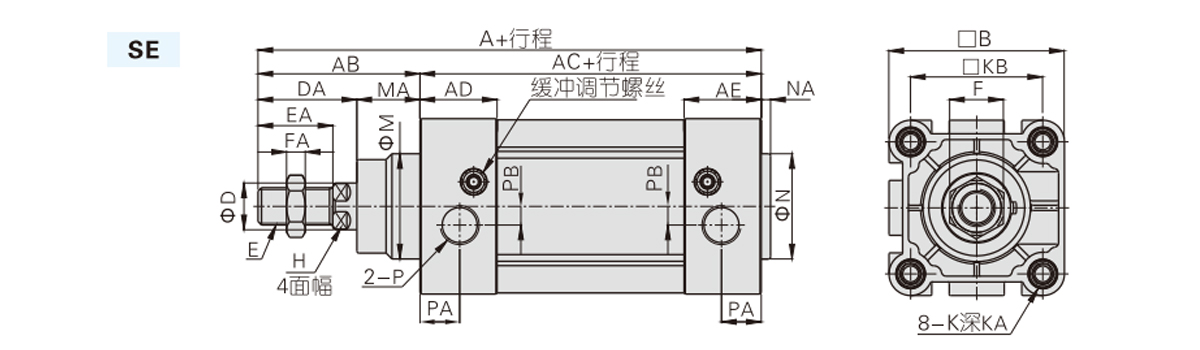

    Diameter/simbol silinder A AB AC IKLAN AE B D DA E EA F FA M MA H K KA KB N TIDAK P PA PB
    32 142 48 94 27.5 27.5 46.5 12 29 M10×1,25 22 17 6 30 19 10 M6 16 32.5 30 3 PT1/8 13.5 6
    40 159 54 105 32 32 54 16 33 M¹2×1,25 24 17 7 35 21 13 M6 17 38 35 3.5 PT1/4 17.5 6
    50 175 69 106 31 31 64 20 42 M16×1,5 32 23 8 40 27 17 M8 17 46.5 40 3.5 PT1/4 14 8
    63 190 69 121 33 33 75 20 42 M16×1,5 32 23 8 45 27 17 M8 17 56.5 45 4 PT3/8 17 8
    80 214 86 128 33 33 93 25 53 M20×1,5 40 26 10 45 33 22 M10 19 72 45 4 PT3/8 16.5 8
    100 229 91 138 37 37 110 25 55 M20×1,5 40 26 10 55 36 22 M10 19 89 55 4 PT1/2 19.5 10
    125 279 119 160 46 46 134 32 74 M27×2.0 54 41 13.5 60 45 27 M12 22 110 60 4 PT1/2 23 11
    Catatan: Dimensi tipe magnetik dan tipe non-magnetik adalah sama.

    Diameter/simbol silinder A AB AC DA DB E FA
    规格代号 SED SEJ
    32 190 188 48 94 29 27 M10X1.25 6
    40 213 208 54 105 33 28 M12X1.25 7
    50 244 231 69 106 42 29 M16X1.5 8
    63 259 246 69 121 42 29 M16X1.5 8
    80 300 282.5 86 128 53 35.5 M20X1.5 10
    100 320 300.5 91 138 55 35.5 M20X1.5 10
    125 398 366.5 119 160 74 42.5 M27X2.0 13.5
    Catatan: Dimensi tipe magnetik dan non-magnetik sama. Dimensi yang tidak ditentukan sama dengan tipe standar SI.
