Silinder Standar Seri SU (Tipe Tanpa Tie Rod) Pemasok

Rumah / Produk / Silinder Udara / Silinder Standar / Silinder Standar Seri SU (Tipe Tanpa Tie Rod)

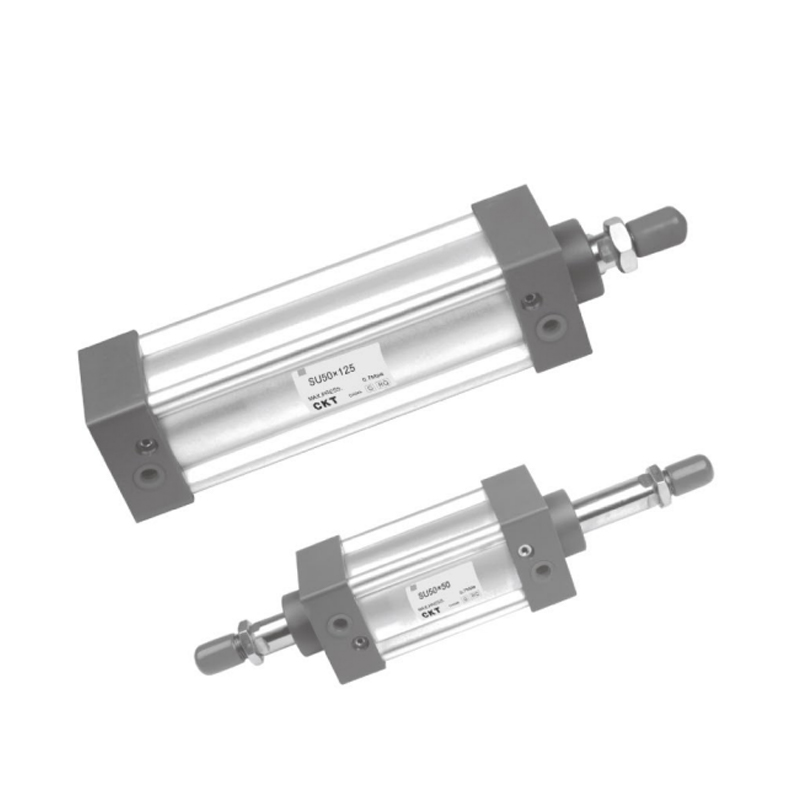

Silinder Standar Seri SU (Tipe Tanpa Tie Rod)
  • Silinder Standar Seri SU (Tipe Tanpa Tie Rod)
Silinder Standar

Silinder Standar Seri SU (Tipe Tanpa Tie Rod)

1. Segel piston mengadopsi struktur penyegelan dua arah berbentuk khusus dengan ukuran kompak dan fungsi penyimpanan oli;
2. Tabung aluminium adalah tabung berbentuk M tanpa batang pengikat dan memiliki kinerja anti korosi yang baik;
3. Dibandingkan dengan silinder standar ISO15552, panjang silinder seri SU dengan diameter silinder yang sama lebih kecil;
4. Penyesuaian penyangga silinder stabil;
5. Aksesori pemasangan silinder digunakan bersama dengan silinder seri SC;
6. Pemilihan bahan penyegel tahan suhu tinggi dapat memastikan pengoperasian normal silinder dalam kondisi 150°C.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Silinder Standar Seri SI (Tipe Tanpa Tie Rod)
BERIKUTNYA：Silinder Standar Seri MBB
  • Ukuran Lubang (mm) 32 40 50 63 80 100
    Tindakan Akting ganda
    Cairan Udara (untuk disaring dengan elemen filter 40μm)

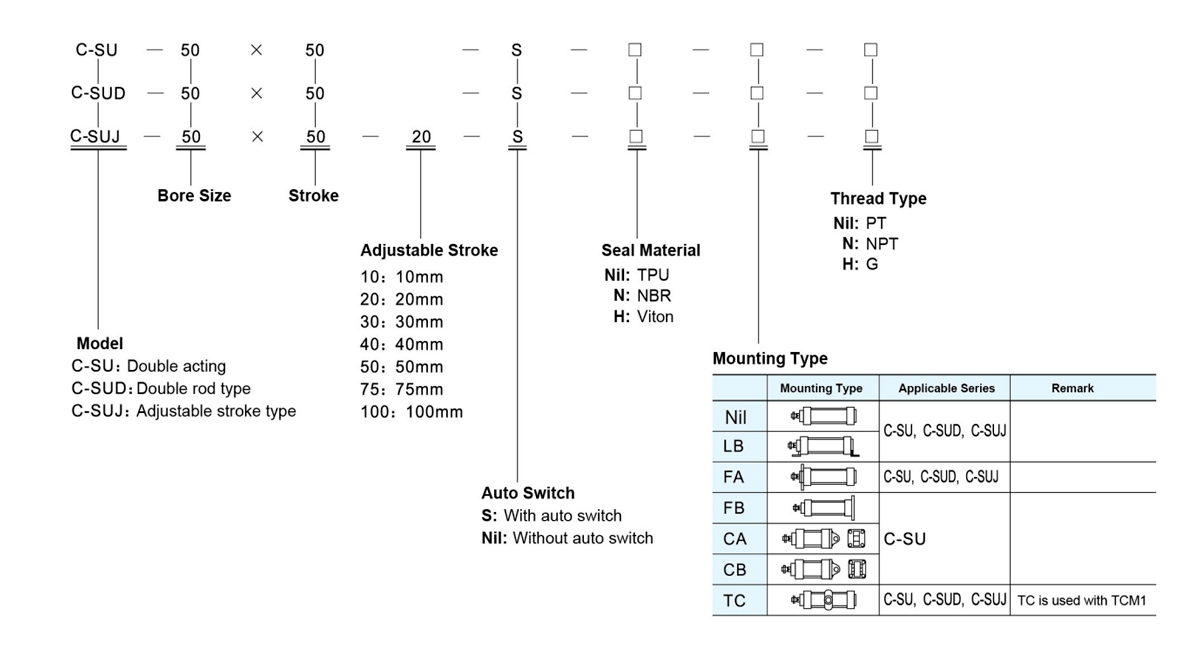

    Pemasangan
    Ketik     		Seri C-SU Bacis FA FB CA CB LB TC TCM1
    Seri C-SUD, C-SUJ Bacis FA LB TC TCM1
    Rentang Tekanan Pengoperasian 0,1~1,0MPa(14~145Psi)
    Tekanan Bukti 1,5MPa(215Psi)
    Suhu Operasional (℃) -20~80
    Rentang Kecepatan Pengoperasian (mm/s) 30~800
    Toleransi Panjang Pukulan 0~250 1,0 251~1000 1,4 1001~1500 1,8
    Bantal Bantal yang bisa disesuaikan
    Bantal Stroke 21 28 29
    *Ukuran Pelabuhan PT1/8 PT1/4 PT3/8 PT1/2
    *Jenis thread NPT dan G tersedia untuk koneksi.

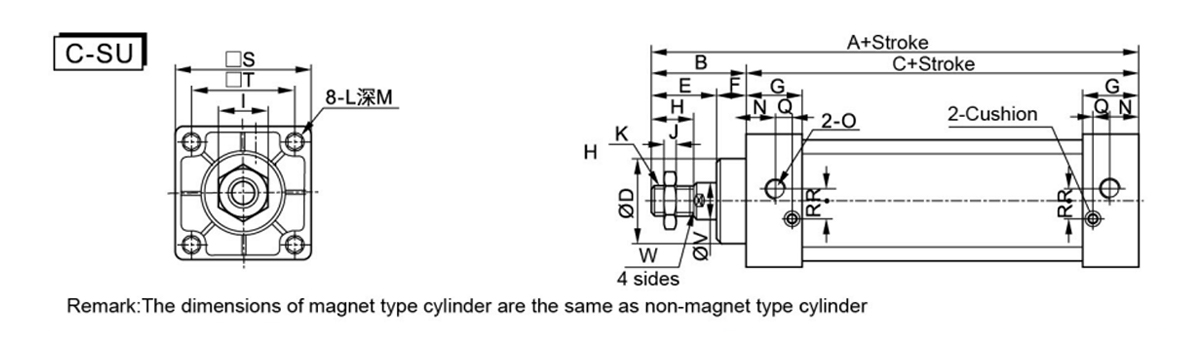

  • Ukuran/Simbol Lubang A B C D E F G H I J K L M N 0 P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1,25 M6×1 9.5 14 PT1/8 5.5 6 6.5 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1,25 M6×1 9.5 15 PT1/4 6 5 8.5 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1,5 M6×1 9.5 17 PT1/4 8.5 2.5 10 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1,5 M8×1,25 9.5 15 PT3/8 9.5 4 8.5 75 56 20 17
    80 182 75 107 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 19.5 PT3/8 10 4.5 14 94 70 25 22
    100 188 75 113 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 16.5 PT1/2 11 6.5 14 112 84 25 22

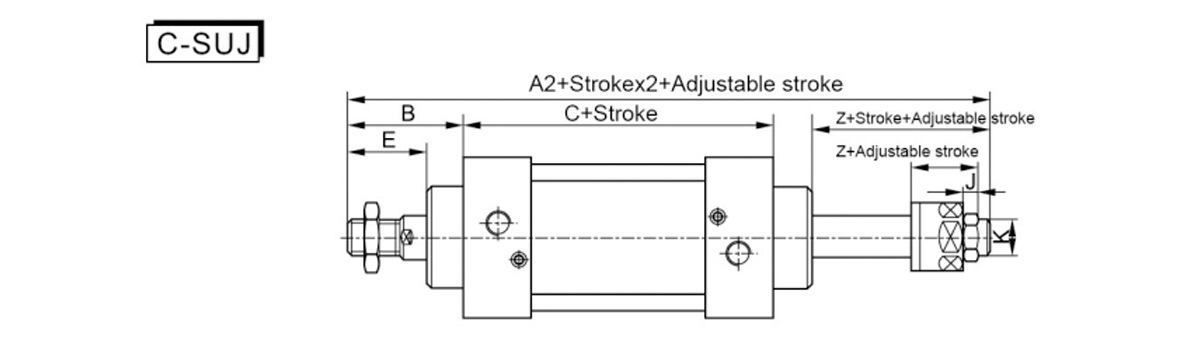

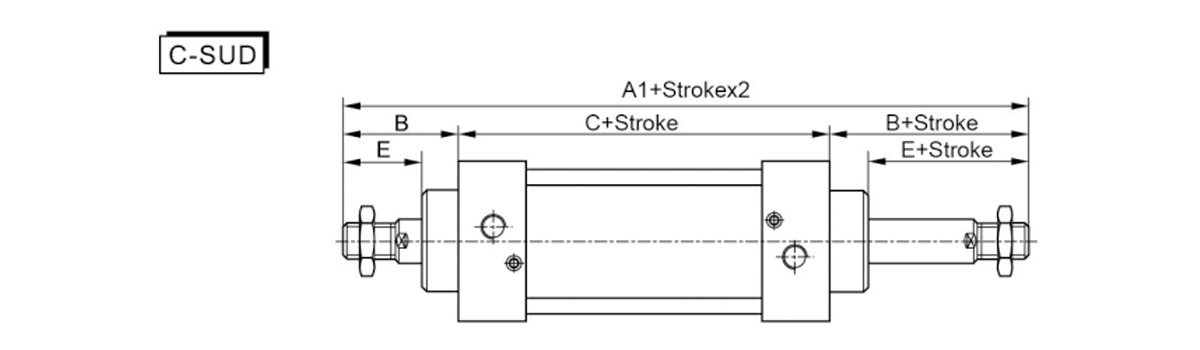

    Ukuran/Simbol Lubang A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1,25
    40 191 185 49 93 34 28 7 M12×1,25
    50 207 194 57 93 42 29 8 M16×1,5
    63 210 197 57 96 42 29 8 M16×1,5
    80 257 238.5 75 107 54 35.5 10 M20×1,5
    100 263 244.5 75 113 54 35.5 10 M20×1,5
    Catatan: 1. Dimensi silinder tipe magnet sama dengan silinder tipe non-magnet; 2. Ukurannya sama dengan tipe standar C-SU untuk Model tidak menunjukkan ukurannya.

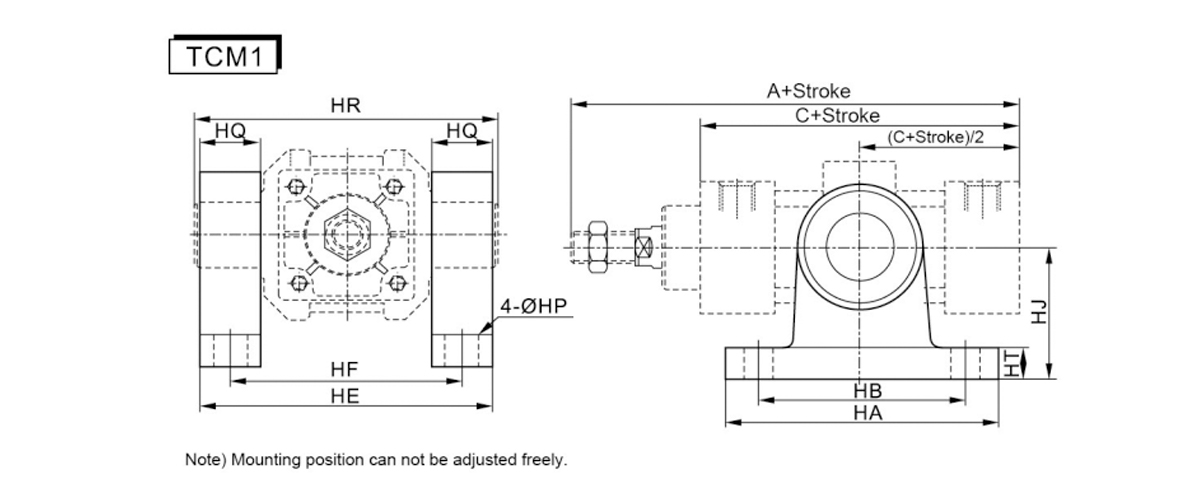

    Ukuran/Simbol Lubang A C HA HB DIA HF HP markas besar SDM HT HJ
    32 140 93 80 60 72 62 9 12 74 11 40
    40 142 93 103 80 109 86 11 23 113 12 50
    50 150 93 103 80 122 99 11 23 126 12 50
    63 153 96 103 80 134 111 11 23 138 12 50
    80 182 107 110 85 160 137 13 23 164 12 70
    100 188 113 110 85 178 155 13 23 182 12 70

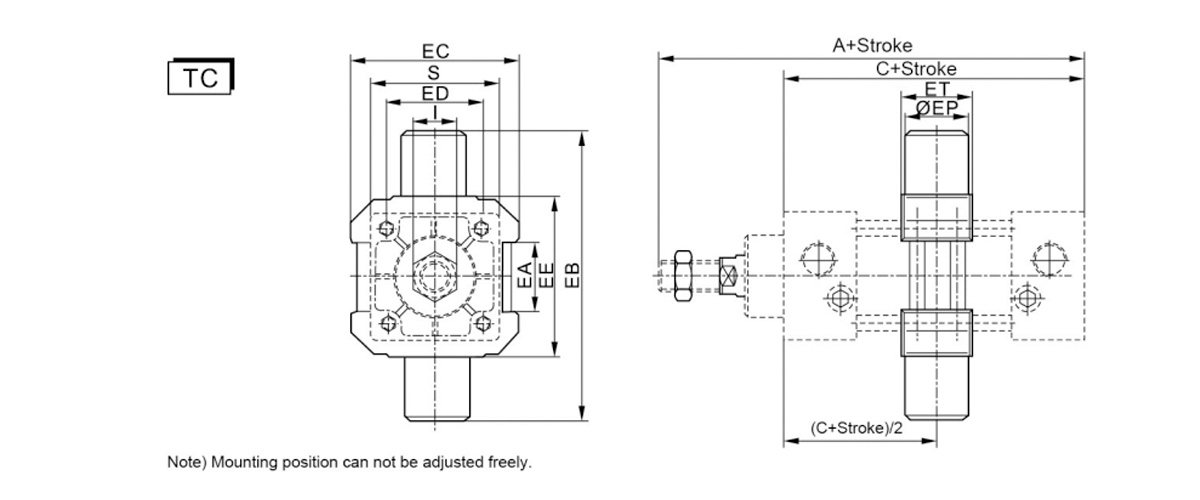

    Ukuran/Simbol Lubang A C EA EB EC ED EE EP DAN I S
    32 140 93 20 74 52 33 50 12 22 17 45
    40 142 93 27 113 65 37 63 25 28 17 50
    50 150 93 31 126 75 47 76 25 28 23 62
    63 153 96 42 138 90 56 88 25 30 23 75
    80 182 107 54 164 112 70 114 25 32 26 94
    100 188 113 68 182 135 84 132 25 38 26 112
    Dimensi pemasangan attachment lainnya sama persis dengan silinder seri C-SC.
