Silinder Multi-Posisi Tipis Seri SDAW Pemasok

Rumah / Produk / Silinder Udara / Silinder Tipis / Silinder Multi-Posisi Tipis Seri SDAW

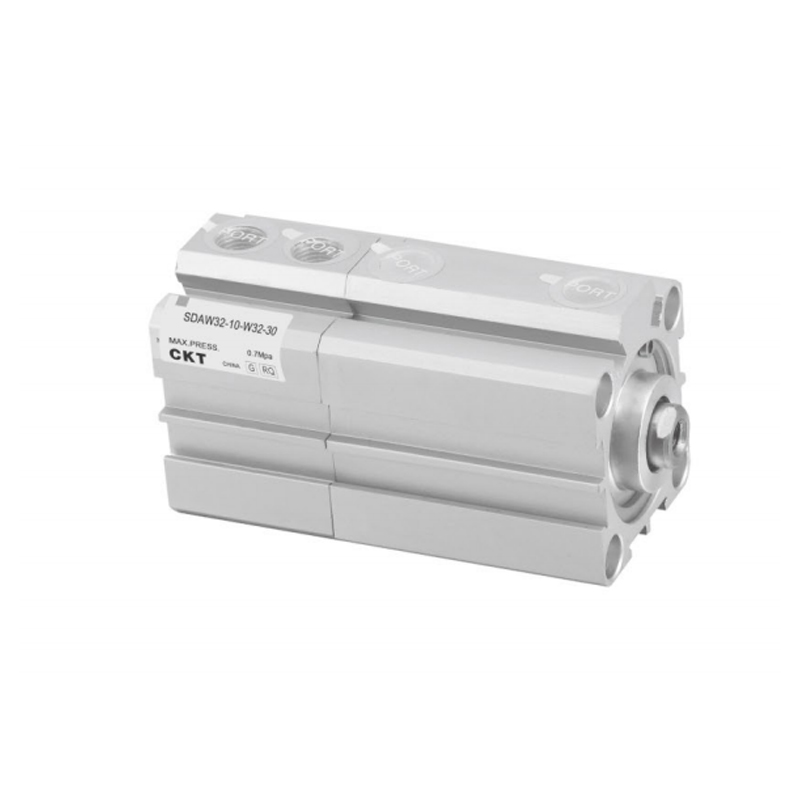

Silinder Multi-Posisi Tipis Seri SDAW
  • Silinder Multi-Posisi Tipis Seri SDAW
Silinder Tipis

Silinder Multi-Posisi Tipis Seri SDAW

Silinder Multi-Posisi Tipis Dua Sumbu Seri SDAW adalah silinder tipis yang dirancang untuk efisiensi ruang tinggi dan kebutuhan multi-stasiun. Struktur pemandu sumbu ganda dan kemampuan parkir multi-posisi secara signifikan mengoptimalkan kekompakan tata letak peralatan dan kepastian jalur gerak.

(1) Desain bodi ultra tipis
Menembus batas ketebalan silinder tradisional, ukuran aksial sangat terkompresi, cocok untuk integrasi modul otomasi dengan batasan ruang yang ketat.

(2) Struktur batang pemandu kaku dua sisi
Batang pemandu berkekuatan tinggi yang dikonfigurasi secara paralel secara efektif menekan torsi defleksi batang piston dan memastikan keakuratan lintasan efektor akhir di bawah beban kompleks.

(3) Parkir multi-posisi yang dapat diprogram
Mendukung penguncian yang akurat dan pemosisian berulang lebih dari dua posisi yang telah ditentukan dalam jangkauan perjalanan melalui unit rem eksternal atau konfigurasi grup katup.

(4) Aktuator yang sangat mudah beradaptasi
Slot sakelar magnetik opsional dan antarmuka pemasangan yang beragam (tipe flensa bawah/ujung) tersedia untuk memenuhi persyaratan integrasi mekanis/listrik dari platform otomasi arus utama.

(5) Respon dinamis ringan
Jalur aliran internal dan rakitan piston silinder dioptimalkan untuk meningkatkan frekuensi gerakan bolak-balik sambil mempertahankan daya dorong keluaran untuk memenuhi persyaratan kondisi kerja intensif ketukan.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Tidak ada artikel sebelumnya
BERIKUTNYA：Silinder Multi-posisi Tipis Seri SDAT

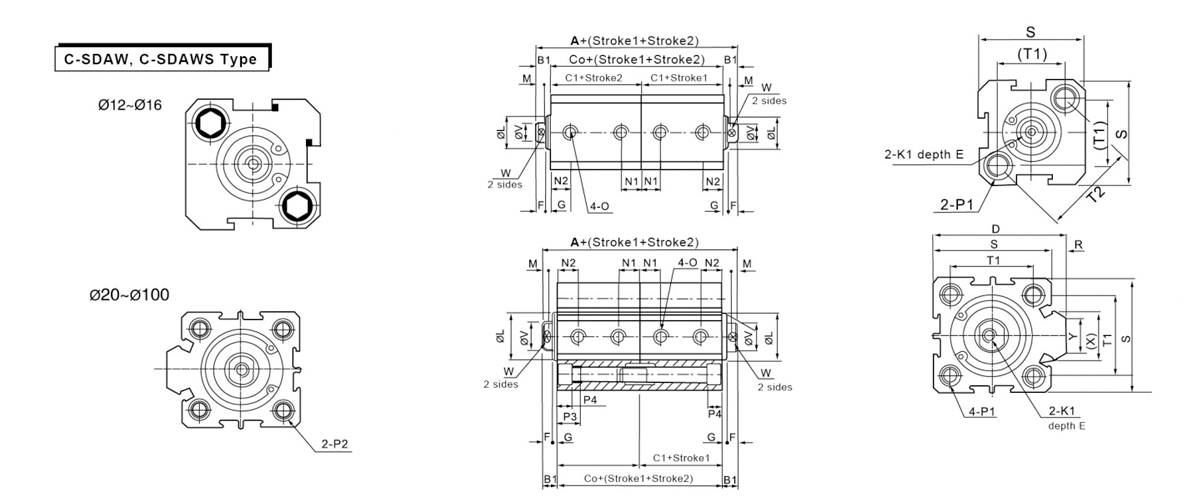

  • Formulir Tanpa Peralihan Otomatis Dengan Saklar Otomatis B1 D E F G K1 L M N1 N2
    ukuran tertentu A BERSAMA C1 A BERSAMA C1 S=5 S>5 S=5 S>5
    12 44 34 17 64 54 27 5 - 6 4 1 M3×0,5 10.2 3 5 7.5
    16 48 37 18.5 68 57 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 5.5 8
    20 50 39 19.5 70 59 29.5 5.5 36 8 4 1.5 M4×0,7 13 3 5.5 9
    25 54 42 21 74 62 31 6 42 10 4 2 M5×0,8 17 3 5.5 9.2
    32 63 49 24.5 83 69 34.5 7 50 12 4 3 M6×1 22 3 6.5 9 9
    40 66 52 26 86 72 36 7 58.5 12 4 3 M8×1,25 28 3 7.5 9.5
    50 74 56 28 94 76 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 82 64 32 102 84 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 12 9.5 11
    80 104 82 41 124 102 51 11 104 20 6 5 M14×1,5 45 4 11.5 14.5 11.5 14.5
    100 126 102 51 146 122 61 12 124 20 7 5 M18×1,5 55 4 16 20.5 16 20.5

    Ukuran Lubang
    Simbol IS     		0 P1 hal2 hal3 hal4 R S T1 T2 V W X Y
    12 M5×0,8 φ6,5 ulir M5×0,8 lubang tembus: φ4.2 - 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0,8 Φ6,5 ulir M5×0,8 lubang tembus:4.2 - 12 4.5 - 29 19.8 28 6 5 -
    20 M5×0,8 Kedua sisi: φ6,5 ulir M5×0,8 lubang tembus: φ4,2 Kedua sisi:φ6.5 lubang tembus:φ5.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Kedua sisi: φ8.2 ulir M6×1.0 lubang tembus: φ4.6 Kedua sisi:φ8.2 lubang tembus:φ6.2 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Kedua sisi: φ8.2 ulir M6×1.0 lubang tembus: φ4.6 Kedua sisi:φ8.2 lubang tembus:φ6.2 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Kedua sisi: φ10 ulir M8×1,25 lubang tembus: φ6,5 Kedua sisi:10 lubang tembus:φ8.2 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Kedua sisi: Φ11 ulir M8×1,25 lubang tembus: φ6,5 Kedua sisi: φ11 lubang tembus: φ8.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Kedua sisi: Φ11 ulir M8×1,25 lubang tembus: φ6,5 Kedua sisi: Φ11 lubang tembus: φ8.5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Kedua sisi: φ14 ulir M12×1,75 lubang tembus: φ9,2 Kedua sisi: φ14 lubang tembus: φ12.3 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Kedua sisi: φ17,5 ulir M14×2 lubang tembus: φ11,3 Kedua sisi:φ17.5 lubang tembus:14.2 30 13 10 114 90 - 32 27 35 26
