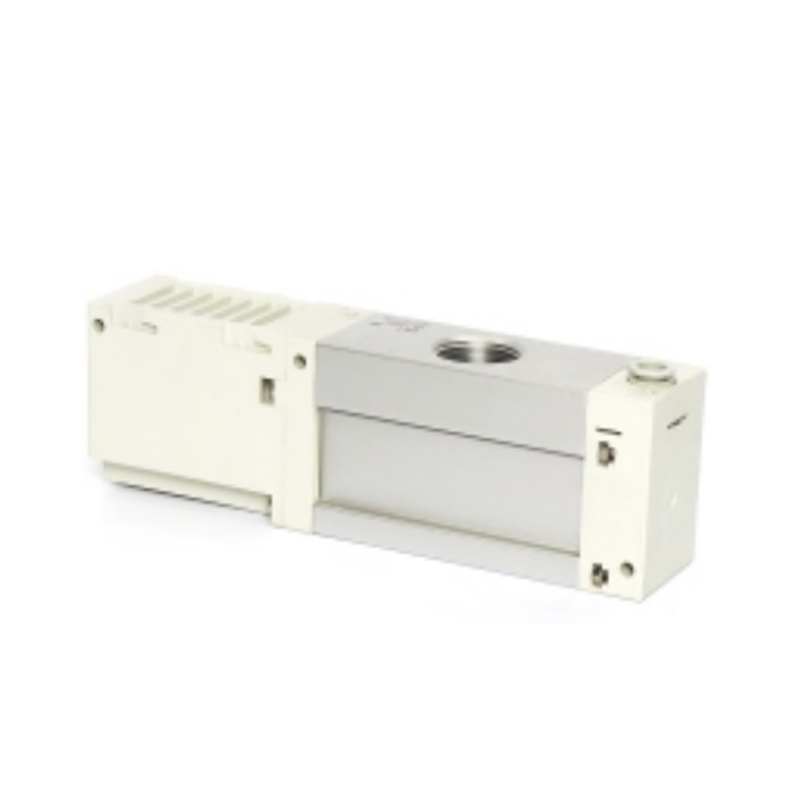

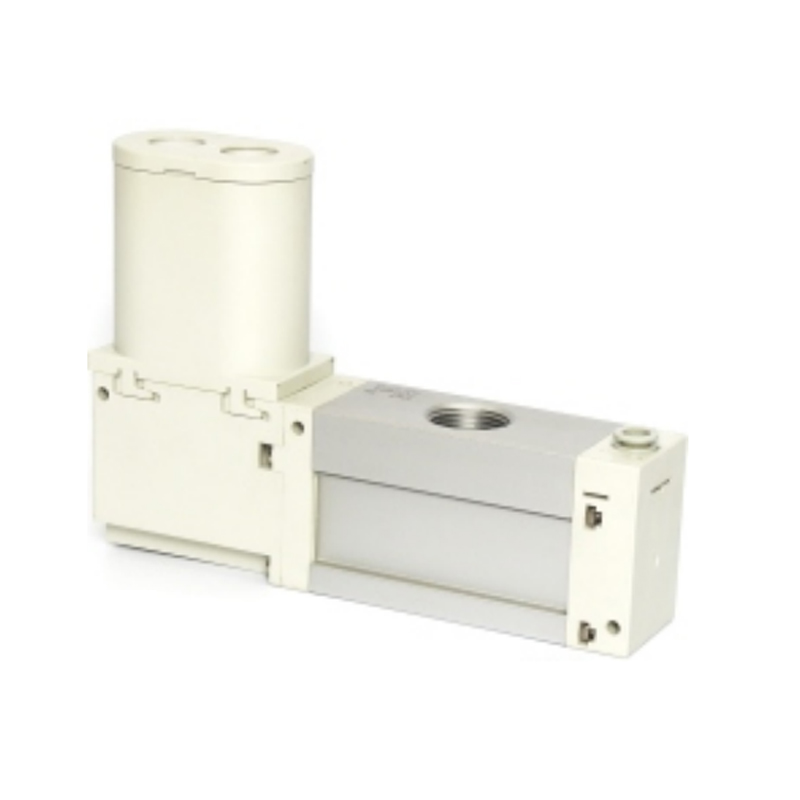

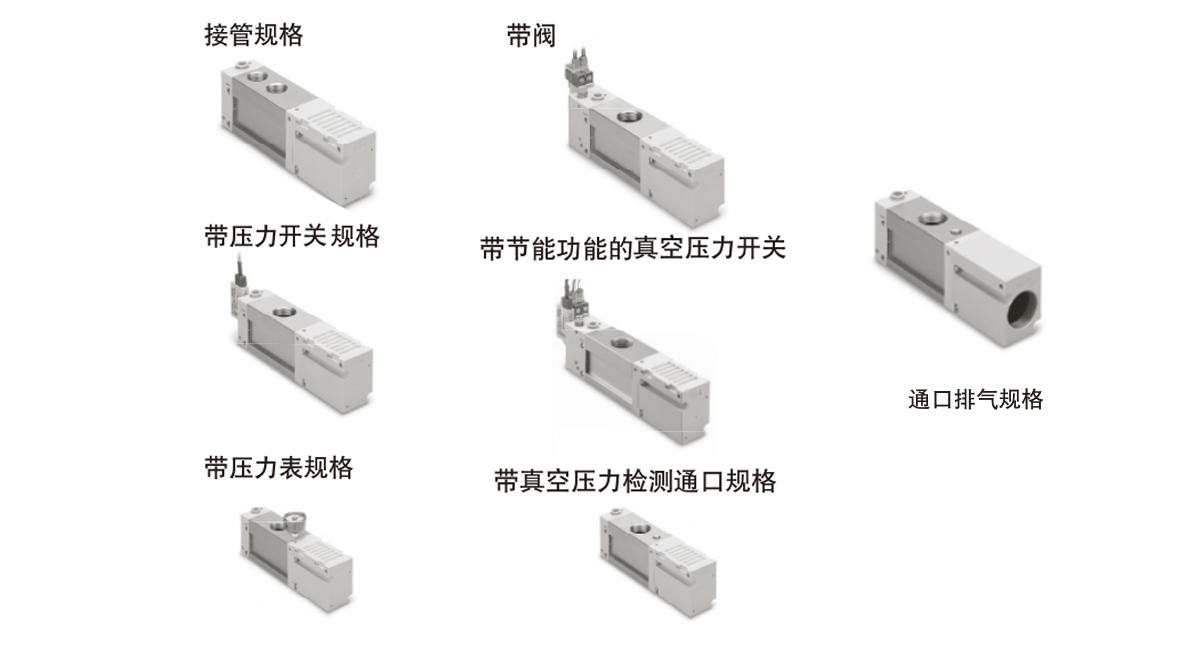

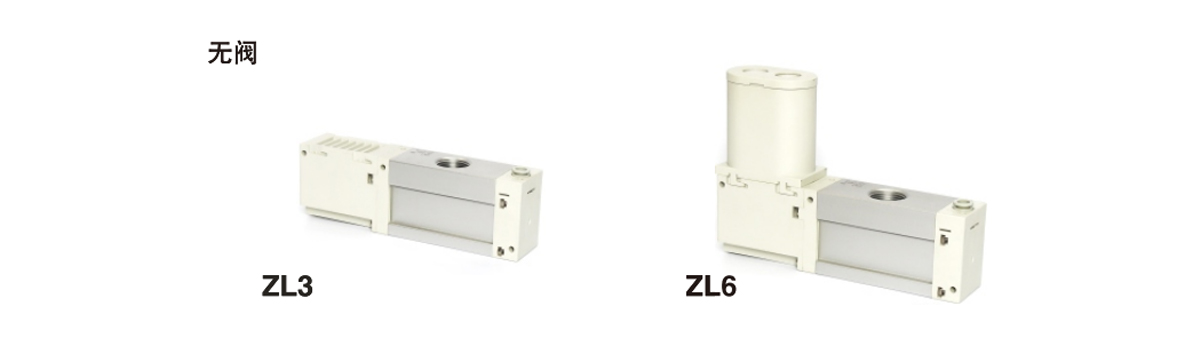

Ejektor Vakum Multistage Seri ZL3/ZL6

Ejector Vakum Multistage Seri ZL3/ZL6 adalah unit pembangkit vakum modular yang dibangun berdasarkan prinsip Venturi multi-tahap. Ini dirancang untuk skenario di mana tekanan negatif yang stabil perlu dihasilkan dengan cepat dalam otomasi industri dan cocok untuk mengambil, menyerap, atau memperbaiki berbagai benda kerja.

•Desain struktur multi-tahap

Struktur tabung seri Venturi diadopsi untuk mencapai konversi energi udara terkompresi selangkah demi selangkah. Aliran udara diperluas dalam beberapa tahap untuk memperkuat efek vakum langkah demi langkah. Dibandingkan dengan struktur satu tahap dalam kondisi sumber udara yang sama, struktur ini dapat menghasilkan kapasitas hisap yang lebih tinggi atau mengurangi konsumsi udara bertekanan.

•Optimasi stabilitas vakum

Saluran aliran internal dioptimalkan secara khusus untuk menekan turbulensi dan menyeimbangkan fluktuasi tekanan di setiap level. Desain ini memastikan tingkat vakum yang stabil selama pekerjaan terus menerus atau sedikit perubahan beban, mengurangi risiko benda yang dihisap terlepas.

•Adaptasi kondisi kerja yang fleksibel

Komponen inti memiliki rentang toleransi aliran yang luas dan kompatibel dengan tekanan balik knalpot dan kondisi kebocoran yang berbeda. Ini sangat cocok untuk operasi adsorpsi benda kerja non-standar dengan permukaan berpori, kelengkungan kompleks, atau sedikit permeabilitas udara.

•Karakteristik respon cepat

Rongga pra-kompresi dan saluran aliran inersia rendah bekerja sama untuk mencapai pembentukan dan pelepasan vakum milidetik. Ini memenuhi persyaratan aplikasi untuk sering memulai dan berhenti dalam ritme otomatisasi kecepatan tinggi dan mempersingkat waktu tunggu siklus.

• Integrasi fungsi modular

Badan utama mencadangkan antarmuka jalur gas standar dan struktur posisi pemasangan untuk mendukung integrasi cepat sakelar vakum, unit filter, atau komponen peredam. Modul fungsional dapat dikonfigurasi secara fleksibel sesuai dengan kompleksitas sistem untuk mengurangi kompleksitas pipeline secara keseluruhan.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Tidak ada artikel sebelumnya
BERIKUTNYA：Ejektor Vakum Multistage Seri ZL1

  • ZL3 ZL6
    Model ZL3M□□ ZL3H□□ Model ZL6M□□ ZL6H□□
    Diameter nosel [mm] 1.9 1.5 Diameter nosel [mm] 1,9×2 1,5×2
    Tekanan suplai standar [MPa] 0.35 0.50 Tekanan suplai standar [MPa] Tanpa katup 0.35 0.50
    Tekanan vakum maksimum [kPa] Catatan 1) -91 -93 Dengan katup 0.37 0.52
    Laju aliran masuk maksimum [L/mnt (ANR)] 280 Tekanan vakum maksimum [kPa] Catatan 1) -91 -93
    300 Laju aliran inhalasi maksimum [L/mnt (ANR)] 580
    Konsumsi udara [L/mnt (ANR)] 150 135 Spesifikasi pengambilalihan/ventilasi 600
    Kisaran tekanan suplai [MPa] 0,2～0,6 Konsumsi udara [L/mnt (ANR)] 300 270
    Kisaran suhu pengoperasian [°C] -5 hingga 50 (tidak ada pembekuan atau kondensasi) Kisaran tekanan suplai [MPa] 0,2～0,6
    Cairan operasi Udara Kisaran suhu pengoperasian [℃] -5 hingga 50 (tidak ada pembekuan atau kondensasi)
    Ketahanan getaran [m/s²] Catatan 2) 20 Cairan operasi Udara
    Ketahanan terhadap benturan [m/s²] Catatan 3) 100 Ketahanan getaran [m/s²] Catatan 2) 20
    Ketahanan terhadap benturan [m/s²] Catatan 3) 100
    Catatan 1) Nilai yang diperoleh berdasarkan kondisi pengukuran perusahaan kami pada tekanan suplai standar. Nilai-nilai ini dapat bervariasi tergantung pada tekanan atmosfer (iklim, ketinggian, dll.) atau metode pengukuran.
    Catatan 2) 10 hingga 500 Hz, 2 jam di masing-masing arah X, Y, dan Z (tidak ada catu daya, nilai awal).
    Catatan 3) 3 kali pada masing-masing arah X, Y, dan Z (tidak ada catu daya, nilai awal).

    Katup suplai, spesifikasi katup pecah
    Model ZL3-JSY3140
    Waktu respons (pada 0,5 MPa) Kurang dari 27 ms Catatan 1)
    Frekuensi operasi maksimum 5Hz
    Operasi manual Tipe dorong non-pengunci
    Tegangan pengenal koil DC24V
    Fluktuasi tegangan yang diizinkan ±10% dari tegangan pengenal
    Konsumsi daya 0,4W

    Spesifikasi pengukur tekanan
    Model GZ33-K1K-01-X56 GZ33-P1C-N01-X55
    Satuan tekanan kPa inHg dan psi digunakan bersama untuk menunjukkan
    Kisaran tekanan -100～100kPa -30inHg～14psi
    Benang koneksi R1/8 NPT1/8
    Akurasi Sisi vakum ±3% F.S., sisi tekanan positif ±5% F.S.
    Berat 30 gram

    Kebisingan knalpot (nilai referensi)
    Model ZL3 ZL6
    Suara knalpot [dB(A)] 68

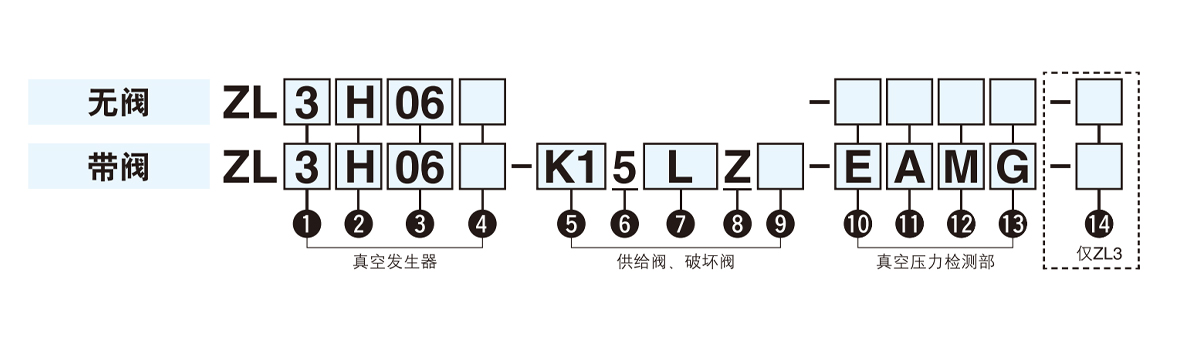

  • ① Laju aliran masuk maksimum ② Tekanan pasokan standar ④Spesifikasi knalpot ⑦Metode pelepasan kawat
    3 300L/mnt(ANR)※1 H 0,50MPa Tidak ditandai Knalpot knalpot Tipe soket berbentuk L
    6 600L/mnt(ANR)※1 P Buka knalpot
    ※1 Saat menyambung pipa dan ventilasi

    L: Panjang kawat 0,3 m

    ③ Ukuran port vakum (2/V)/port suplai (1/P) cocok untuk diameter luar pipa
    Tandai Ventilasi vakum (2/V). Pasokan (1/P) Melalui pelabuhan
    06 RC3/4 Konektor lurus 8 mm
    04 2×Rc1/2 (spesifikasi pipa sub distribusi)
    06L G3/4 Konektor siku 8 mm
    04L 2×G1/2 (spesifikasi pipa cabang)
    ⑤Kombinasi katup suplai dan katup pecah ⑩Departemen Pengujian Tekanan Vakum
    K1 Katup suplai (N.C.), katup pemutus (N.C.) Tidak ditandai Tidak ada
    ⑥Tegangan terukur GN Dengan port uji tekanan vakum (G):
    5 DC24V
    G Pengukur tekanan

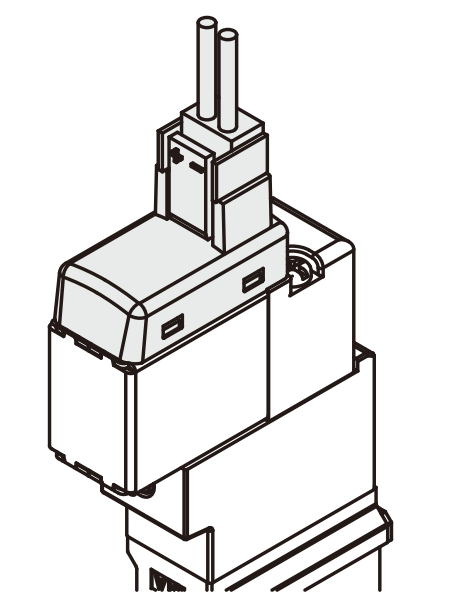

    ⑧ Lampu indikator dan rangkaian proteksi tegangan lebih
    Z Dengan lampu indikator dan sirkuit perlindungan tegangan lebih E Sakelar tekanan vakum (output vakum 2)
    ⑨Operasi manual F Sakelar tekanan vakum (campuran 2 output)
    Tidak ditandai Tipe dorong tanpa pengunci

    ⑩Hanya berlaku jika E/F/V dipilih di bagian deteksi tekanan vakum.
    ⑪Spesifikasi keluaran Hanya berlaku untuk ZL3
    A Kolektor terbuka NPN ⑭Item opsional
    Tidak ditandai Tidak ada pilihan yang tersedia
    B Kolektor terbuka PNP
    B Rakitan konektor pemasangan permukaan bawah※9 (termasuk dalam paket)
    ⑫Spesifikasi unit

    ※9

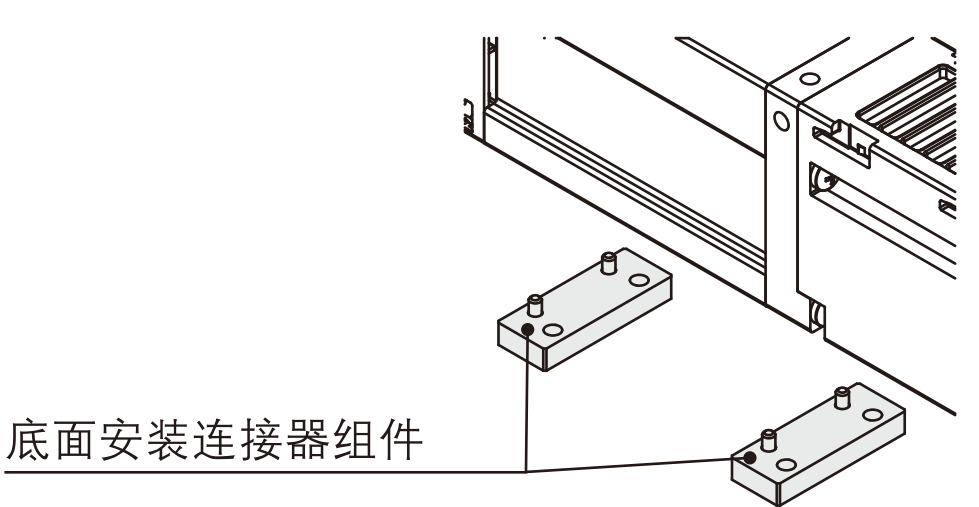

    Untuk mencocokkan dengan rakitan konektor dengan jarak pemasangan sekrup 27 mm pada permukaan bawah Model ZL212 sebelumnya. Diperlukan saat mengganti Model ZL212 sebelumnya dengan pemasangan di permukaan bawah. (2 buah per set, termasuk 4 sekrup). Lubang pemasangan samping dapat dipertukarkan bahkan tanpa opsi.

    Tidak ditandai Dengan fungsi konversi satuan
    M Satuan SI tetap (kPa)
    P Dengan fungsi konversi satuan (initial value psi)※10
    ⑬Spesifikasi kawat
    Tidak ditandai Kabel dicabut
    G Pengkabelan dengan steker (panjang 2 m) (paket yang sama)

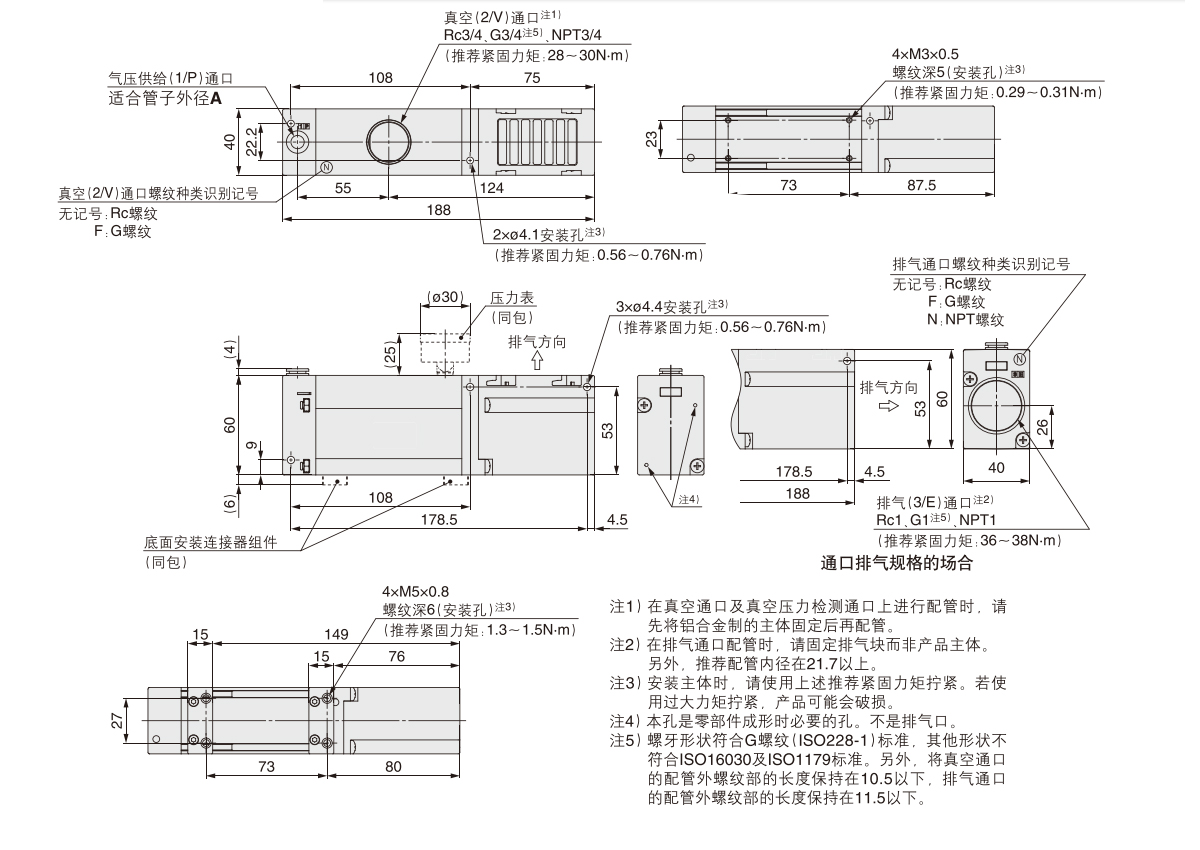

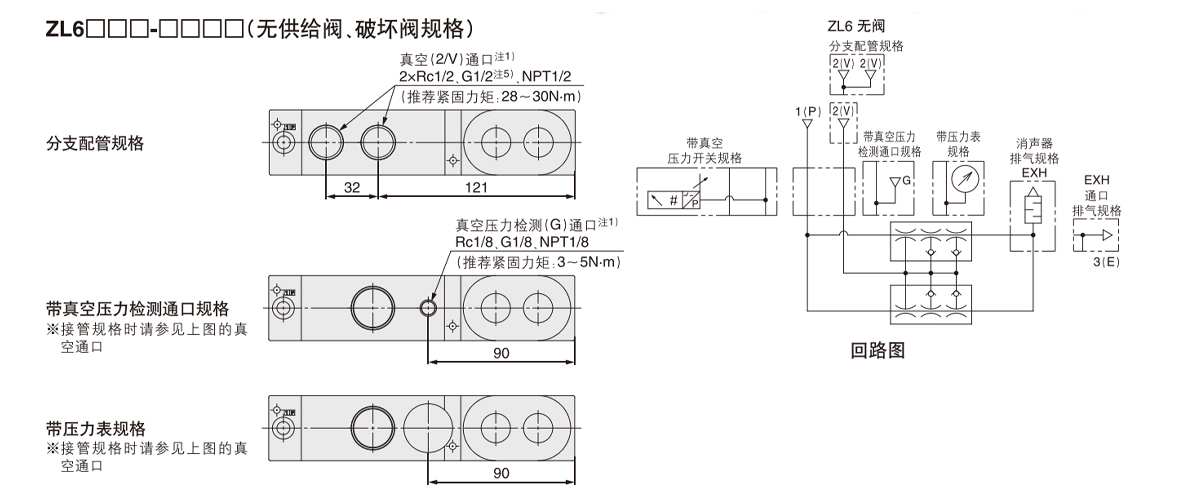

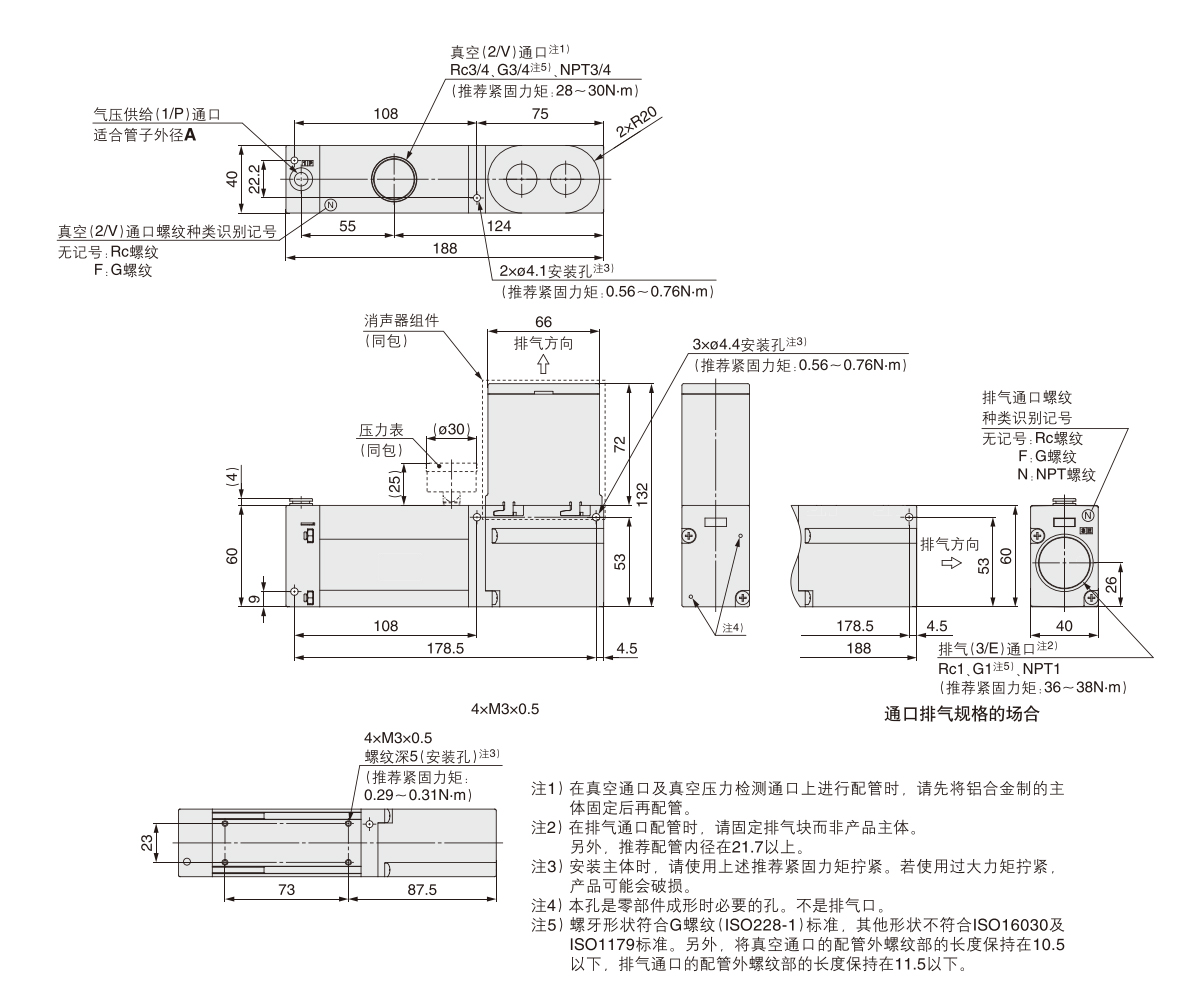

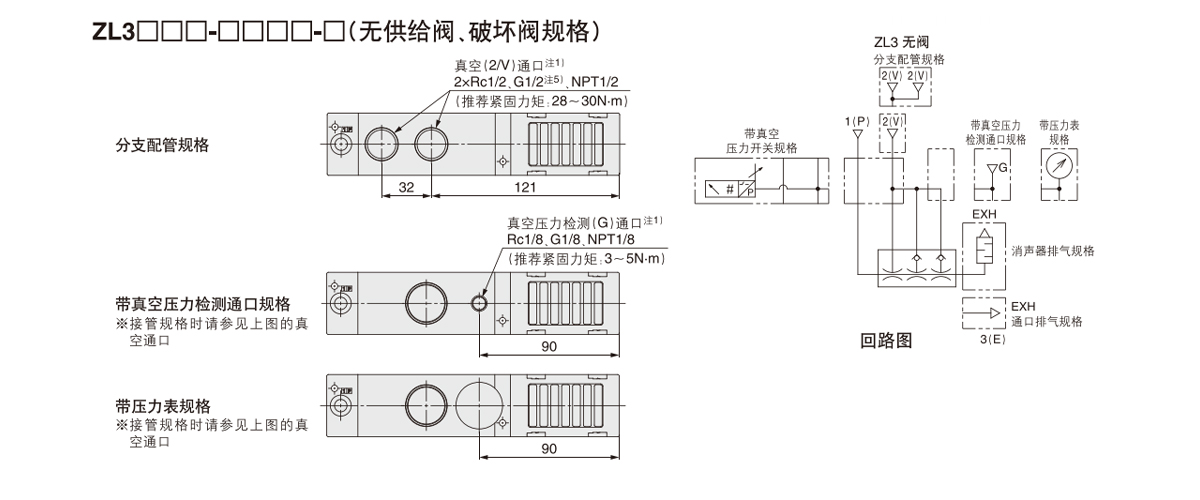

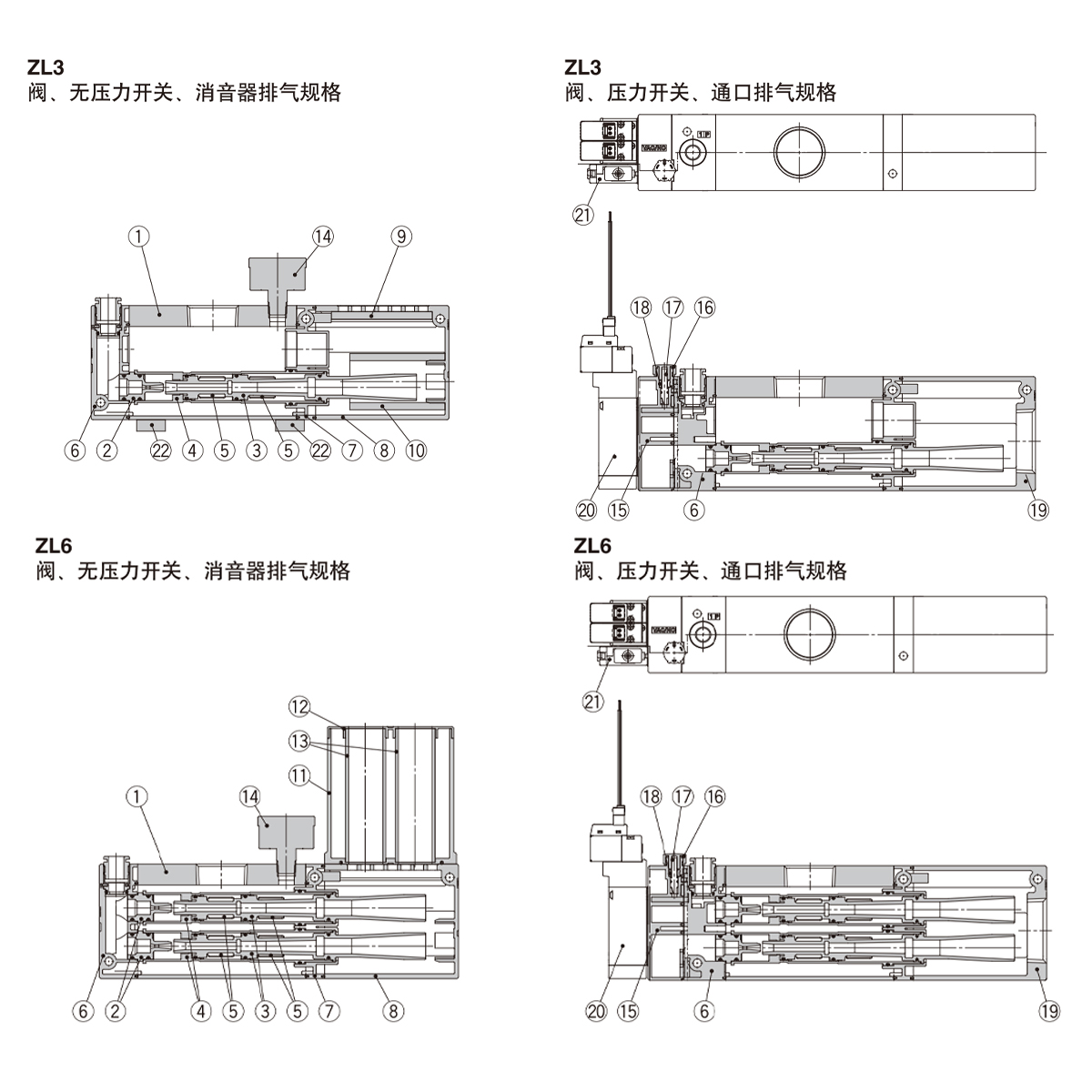

  • Bagian komponen
    Nomor Nama Bahan Catatan Nomor Nama Bahan Catatan
    1 Tubuh utama "Paduan aluminium
    (dianodisasi)"     		- 14 Pengukur tekanan - -
    15 Pelat katup PBT -
    2 nosel POM - 16 roda tangan POM -
    3 Nosel lava PBT 17 Katup jarum PBT -
    4 Lampiran POM 18 Katup jarum guide rod Kuningan (pelapisan nikel tanpa listrik) -
    5 Katup satu arah FKM -
    6 Konektor depan PBT - 19 Blok lubang tembus Paduan aluminium (diolah dengan krom, dilapisi) -
    7 Konektor belakang PBT -
    8 Cangkang peredam 1 PBT - 20 Katup suplai, katup pecah - -
    9 Bahan peredam 1 Damar 21 Sakelar tekanan vakum - -
    10 Bahan peredam 2 Kain bukan tenunan 22 Rakitan konektor pemasangan bawah Kuningan (pelapisan nikel tanpa listrik) -
    11 Cangkang peredam 2 PBT - -
    12 Penutup peredam POM 23 Bahan penyegel (O-ring, dll.) HNBR/NBR -
    13 Bahan peredam 3 Kain bukan tenunan (Tidak dapat dilepas, rakitan knalpot harus diganti) 24 Sekrup perakitan Baja (kromat trivalen) -
    - - - -

    Port suplai tekanan udara (1/P) cocok untuk diameter luar pipa.
    A Lepaskan warna lengan
    ZL3[ □□ 8 Abu-abu muda

    Port suplai tekanan udara (1/P) cocok untuk diameter luar pipa.
    A Lepaskan warna lengan
    ZL6  □ 8 Abu-abu muda
