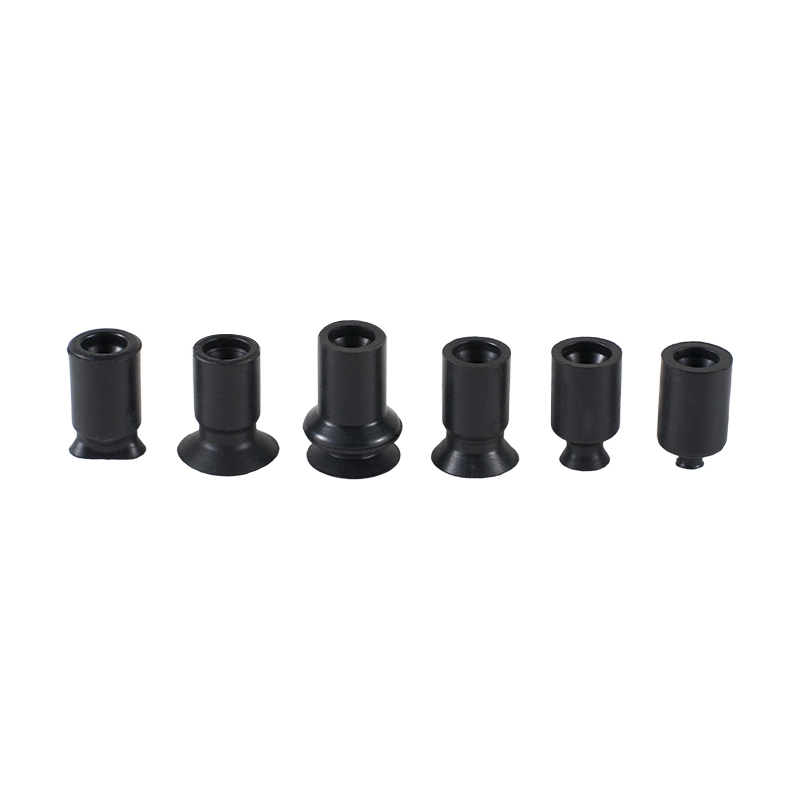

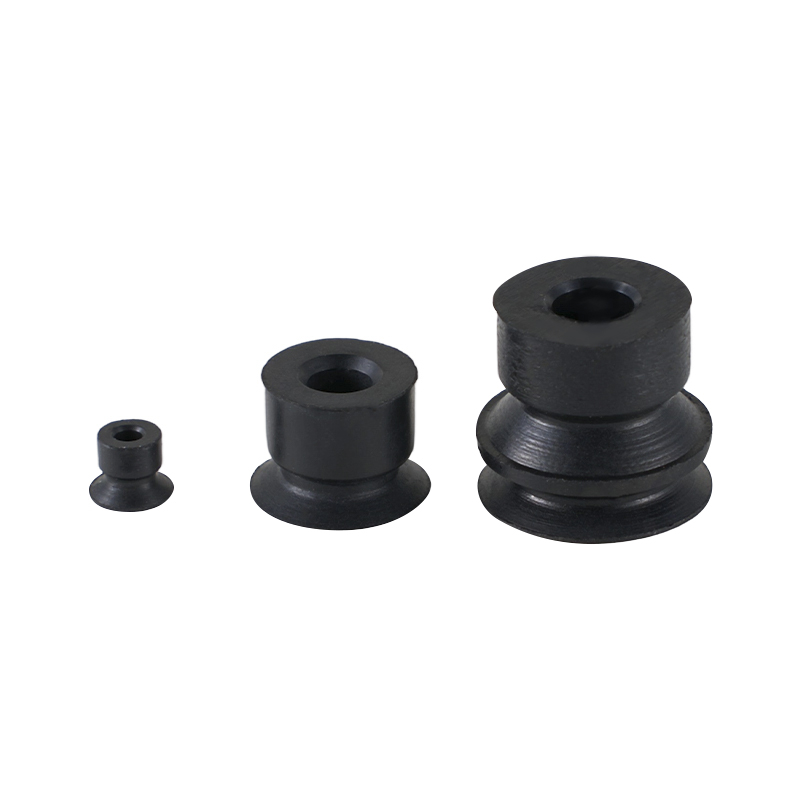

Cangkir Pengisap Vakum Kecil & Pendek Seri ZP Pemasok

Rumah / Produk / Komponen Vakum / Cangkir Hisap Vakum / Cangkir Pengisap Vakum Kecil & Pendek Seri ZP, Dengan Adaptor & Braket Penyangga / Cangkir Pengisap Vakum Kecil & Pendek Seri ZP

Cangkir Pengisap Vakum Kecil & Pendek Seri ZP Cangkir Pengisap Vakum Kecil & Pendek Seri ZP Cangkir Pengisap Vakum Kecil & Pendek Seri ZP Cangkir Pengisap Vakum Kecil & Pendek Seri ZP
  • Cangkir Pengisap Vakum Kecil & Pendek Seri ZP
  • Cangkir Pengisap Vakum Kecil & Pendek Seri ZP
  • Cangkir Pengisap Vakum Kecil & Pendek Seri ZP
  • Cangkir Pengisap Vakum Kecil & Pendek Seri ZP

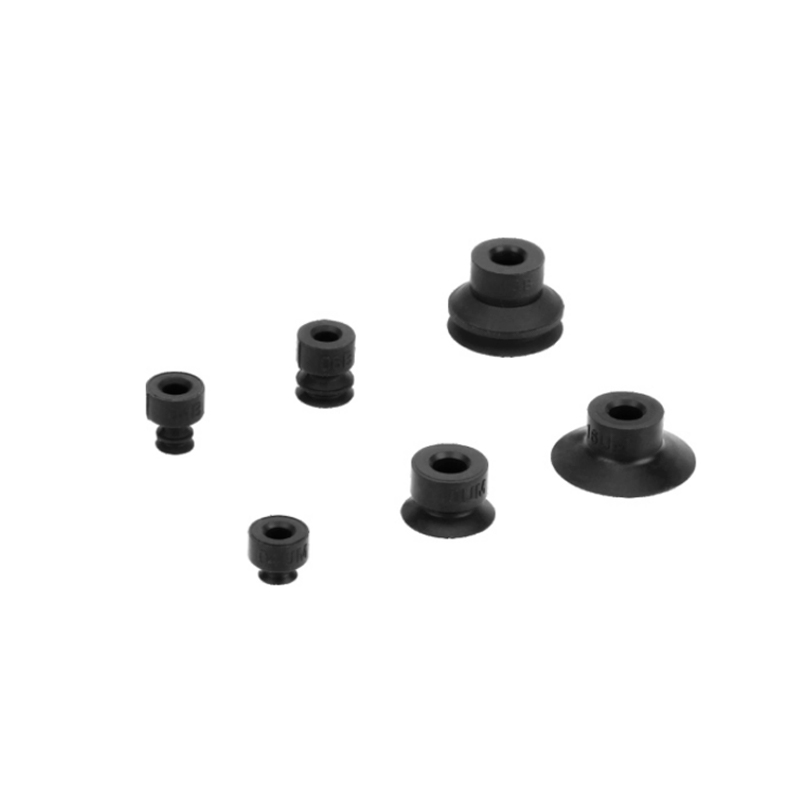

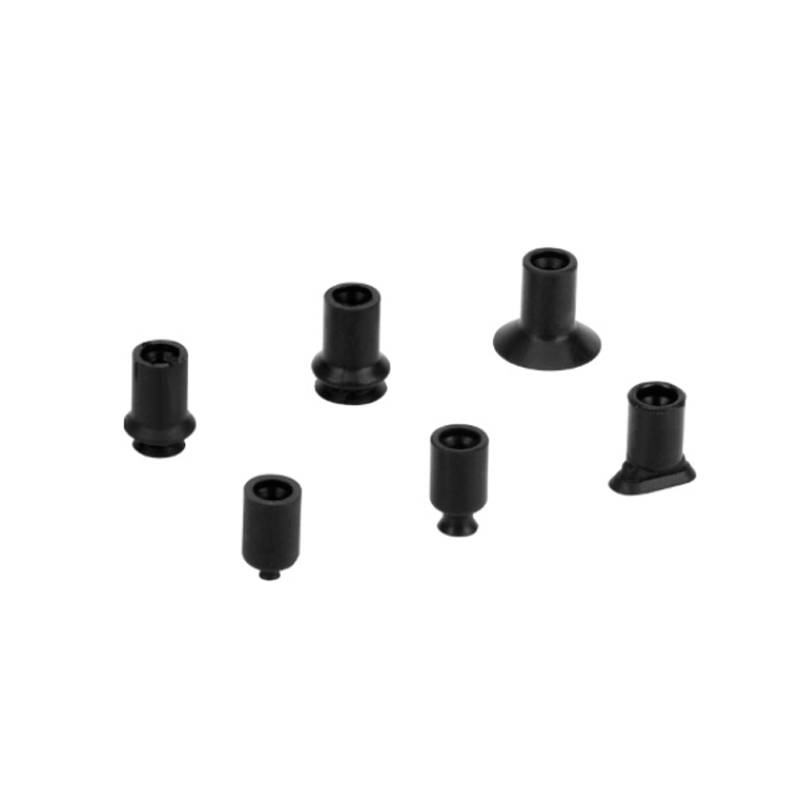

Cangkir Pengisap Vakum Kecil & Pendek Seri ZP, Dengan Adaptor & Braket Penyangga

Cangkir Pengisap Vakum Kecil & Pendek Seri ZP

Cangkir Pengisap Vakum Kecil & Pendek Seri ZP adalah elemen pengisap berkinerja tinggi yang dirancang untuk skenario ruang terbatas. Dengan strukturnya yang ringkas, tipe yang beragam, dan kemampuan beradaptasi universal, ia banyak digunakan di bidang industri seperti perakitan presisi dan penanganan material kecil.

Fitur Produk
1. Desain kompak dan pendek: Seri C-ZP mengadopsi struktur ultra-pendek, yang secara signifikan menghemat ruang pemasangan dan sangat cocok untuk kebutuhan penghisapan vakum pada efektor ujung robot atau area kerja kecil.

2. Pilihan tipe yang beragam: Bentuk dan struktur: Menyediakan berbagai desain seperti bulat tipis (UT), berusuk (CT), oval (U), datar (UA), beralur (UM) dan bellow multi-tahap (3-Stage Bellows).

3. Cakupan ukuran: Spesifikasi diameter meliputi 02, 04, 06, 08, 10, 13, 16mm, dst, untuk memenuhi kebutuhan hisapan dari komponen mikro hingga material berukuran kecil dan menengah.

4. Kemampuan beradaptasi universal: Mendukung pemasangan adaptor universal di seluruh diameter, mengurangi tekanan inventaris aksesori, dan mengurangi biaya pemeliharaan dan manajemen peralatan.

5. Kemampuan beradaptasi material: Tersedia dua pilihan bahan: karet nitril (NBR) dan karet silikon, yang cocok untuk lingkungan dan skenario industri konvensional dengan persyaratan kebersihan atau ketahanan suhu tinggi.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Cangkir Pengisap Vakum Kecil Seri ZP Dengan Adaptor & Braket Penyangga
BERIKUTNYA：Tidak ada artikel berikutnya

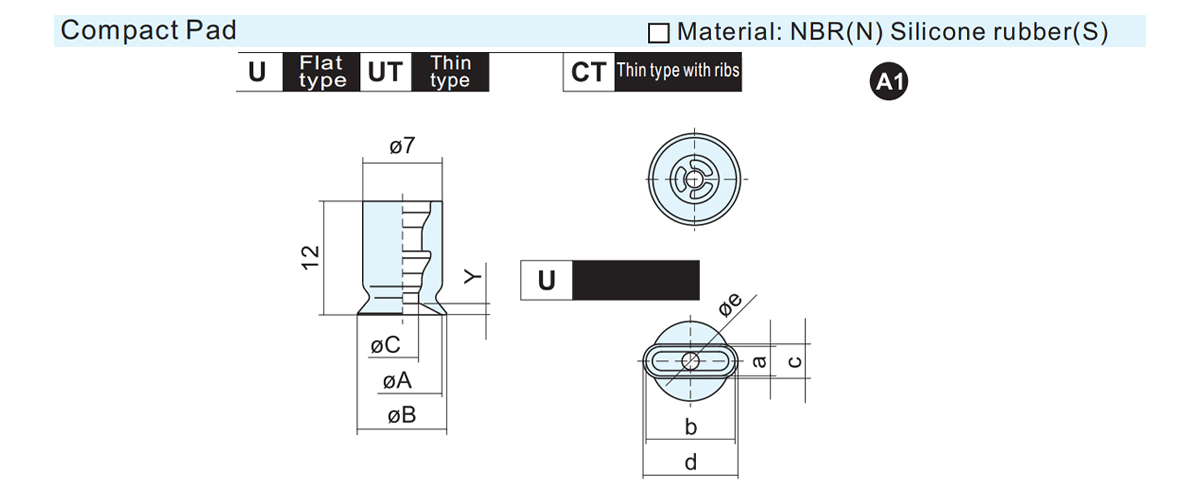

  • ● 6 jenis UT tipis dan tipis dengan rusuk CT (10,13,16) ditambahkan
    ● 3 jenis tipe ovalU (2*4,3.5*7,4*10) ditambahkan

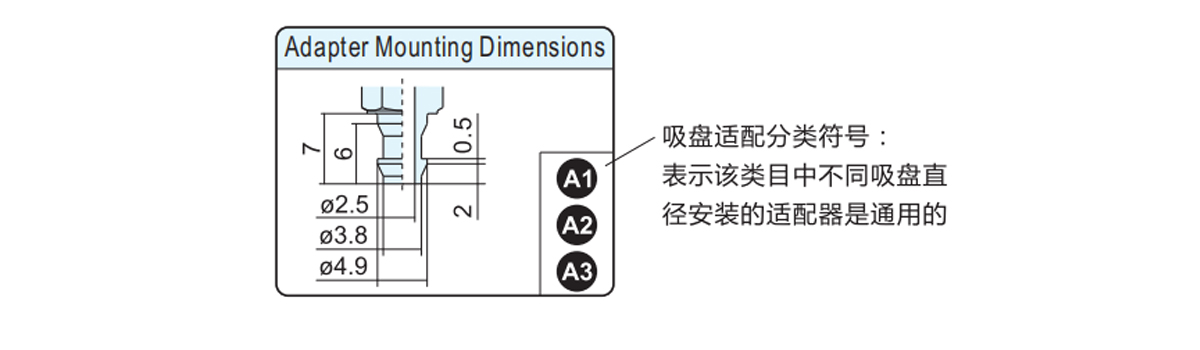

    ● Berlaku untuk ukuran adaptor

    Diameter bantalan
    ②Diameter bantalan/③Jenis bantalan☆ 02 04 06 08 10 13 16 2004 3507 4010 ④Bahan*  □
    Ø2 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 2×4 3,5×7 4×10 N NBR
    Tipe datar oval S Karet silikon.
    A1 U Datar ● ● ● ● - - - ● ● ● *Lihat halaman 4 untuk
    bahan bantalan
    UT Rata tipis - - - - ● ● ● - - -
    CT Rata tipis with ribs - - - - ● ● ● - - -
    A2 B Bellow - - ● ● - - - - - -
    A3 J Bellow 3 Tahap - - ● - - - - - - -

    Model tipe lonjong a b C d yaitu Y Berat
    C-ZP2004U□ 2 4 2.6 4.6 1.2 0.3 0.4
    C-ZP3507U□ 3.5 7 4.3 7.8 1.8 0.5
    C-ZP4010U□ 4 10 5 11 2 0.8

    Model HAI ØB ØC Y Berat
    C-ZP02U□ 2 2.6 1.2 0.8 0.4
    C-ZP04U□ 4 4.8 1.6
    C-ZP06U□ 6 7 2.5
    C-ZP08U□ 8 9 1
    C-ZP10UT□ 10 11
    C-ZP13UT□ 13 14 1.5 0.5
    C-ZP16UT□ 16 17 0.6
    C-ZP10CT□ 10 11 0.8 0.4
    C-ZP13CT□ 13 14 1 0.5
    C-ZP16CT口 16 17 0.6

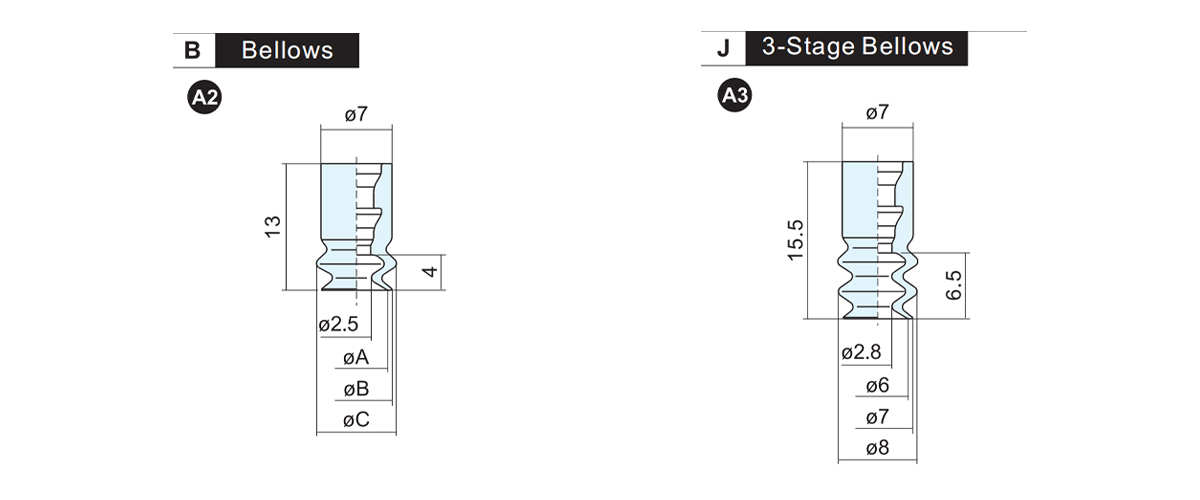

    Bellow Bellow 3 Tahap
    Model HAI ØB ØC Berat Model Berat
    C-ZP06B□ 6 7 9.1 0.4 C-ZP06J□ -
    C-ZP08B□ 8 9 10.1

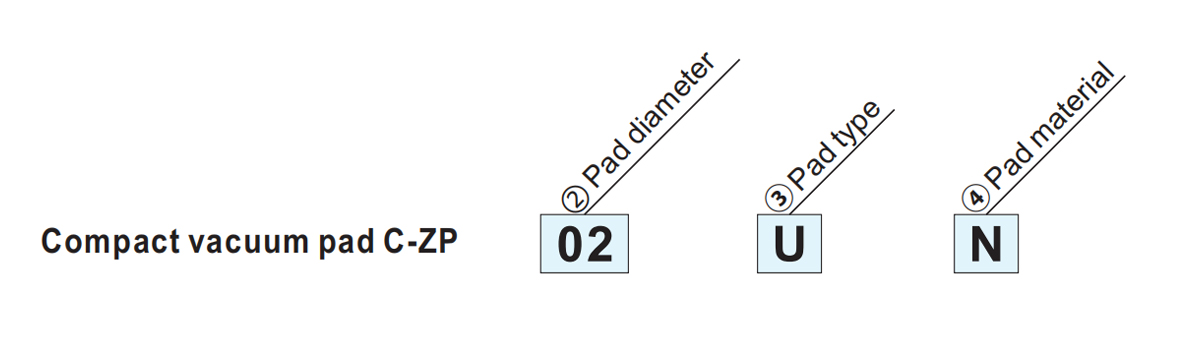

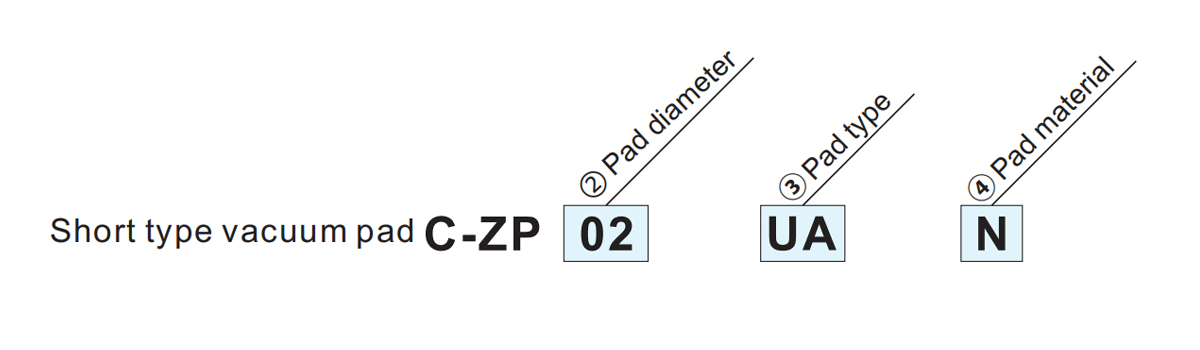

    ②Diameter pad ○/
    ③Jenis pad☆     		B1 C* D* ④)Bahan*         □
    015 02 035 04 06 08 10 13 16 N NBR
    Ø1.5 Ø2 Ø3.5 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 S Karet silikon
    UA Datar type ● ● ● - - - - - - *Lihat halaman 4 untuk
    bahan bantalan
    UM Tipe tumbuh dengan tulang rusuk - - - ● ● ● ● ● ●
    BA Bellow - - - ● ● ● ● ● ●
    *Huruf yang sama di awal menunjukkan bahwa adaptor bersifat universal.

    ● 3 tipe Flat tipe UA (1.5,2,3.5) ditambahkan
    ● 6 tipe tipe Grovve dengan rib UM (4016) ditambahkan
    ● 6 jenis Bellow BA(4-16) ditambahkan

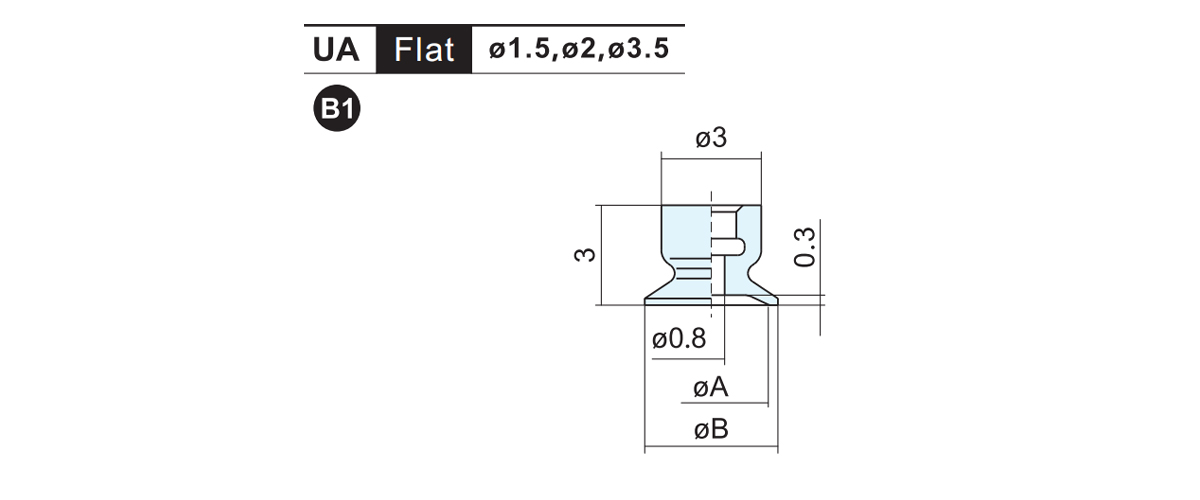

  • Bagian tidak. HAI ØB Berat
    C-ZP015UA□ 1.5 2 0.1
    C-ZP02UA□ 2 2.5
    C-ZP035UA□ 3.5 4

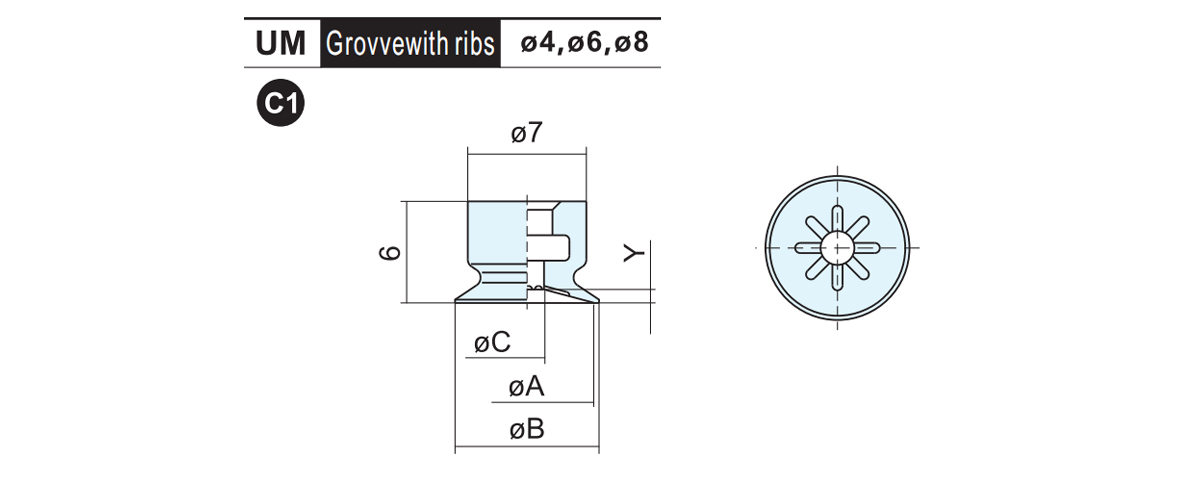

    Bagian tidak. HAI ØB ØC Y Berat
    C-ZP04UM□ 4 4.5 1.2 0.5 0.3
    C-ZP06UM□ 6 6.5 2 0.8
    C-ZP08UM□ 8 8.5

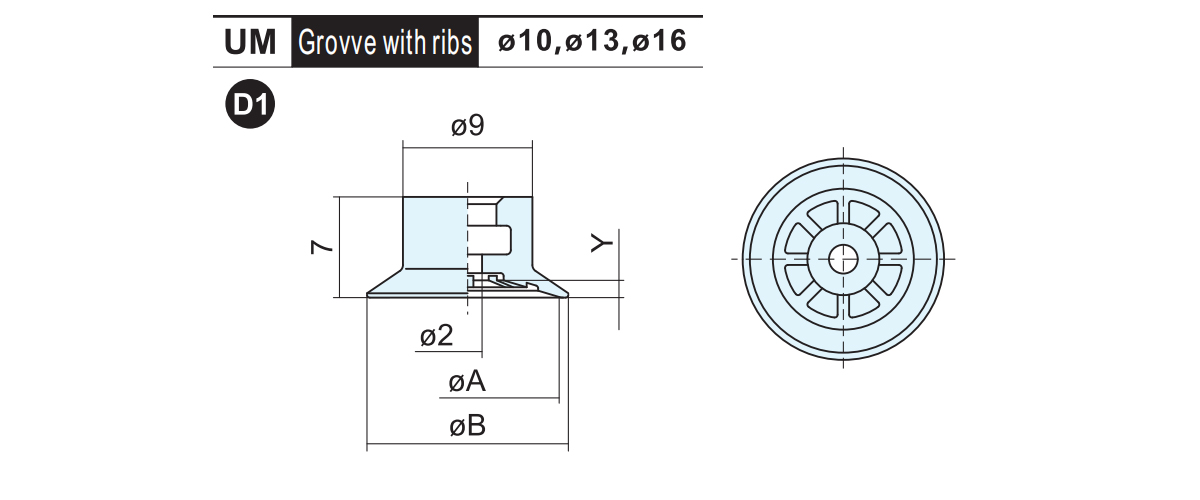

    Bagian tidak. HAI ØB Y Berat
    C-ZP10UM□ 10 11 1 0.6
    C-ZP13UM□ 13 14 1.2 0.7
    C-ZP16UM□ 16 17 0.8

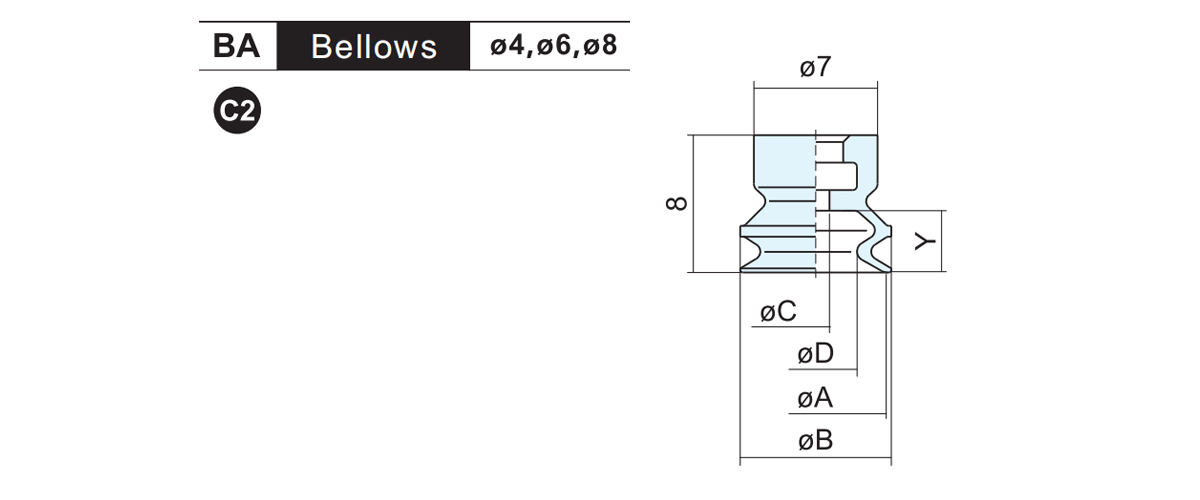

    Bagian tidak. HAI ØB ØC ØD Y Berat
    C-ZP04BA□ 4 4.5 1.8 1.8 2.2 0.3
    C-ZP06BA□ 6 7 2 3.4 3
    C-ZP08BA□ 8 9 5.2 0.4

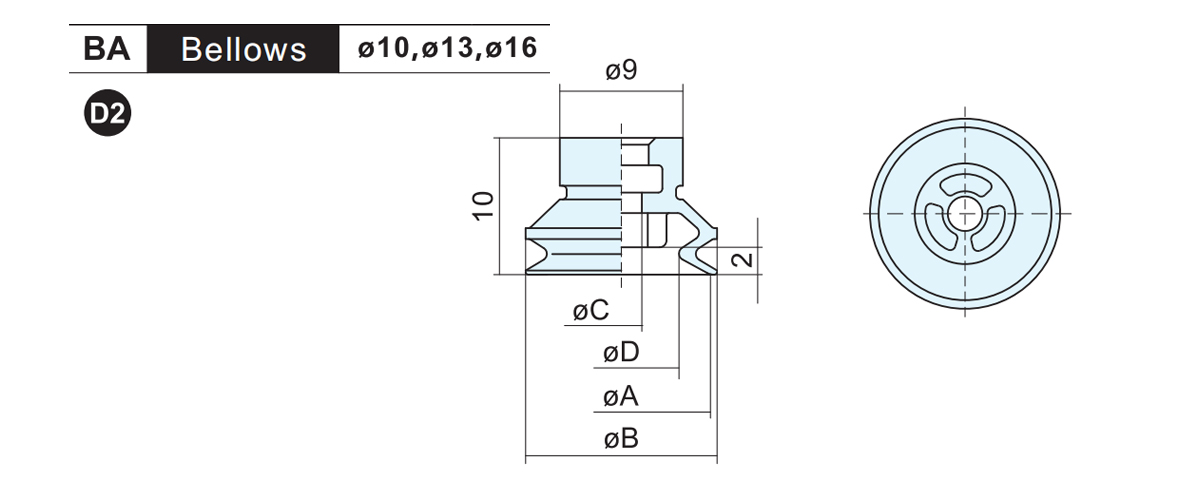

    Bagian tidak. HAI ØB ØC ØD Berat
    C-ZP10BA□ 10 11 2 6 0.8
    C-ZP13BA□ 13 14 3 8.4 1.0
    C-ZP16BA□ 16 17 11.4 1.1

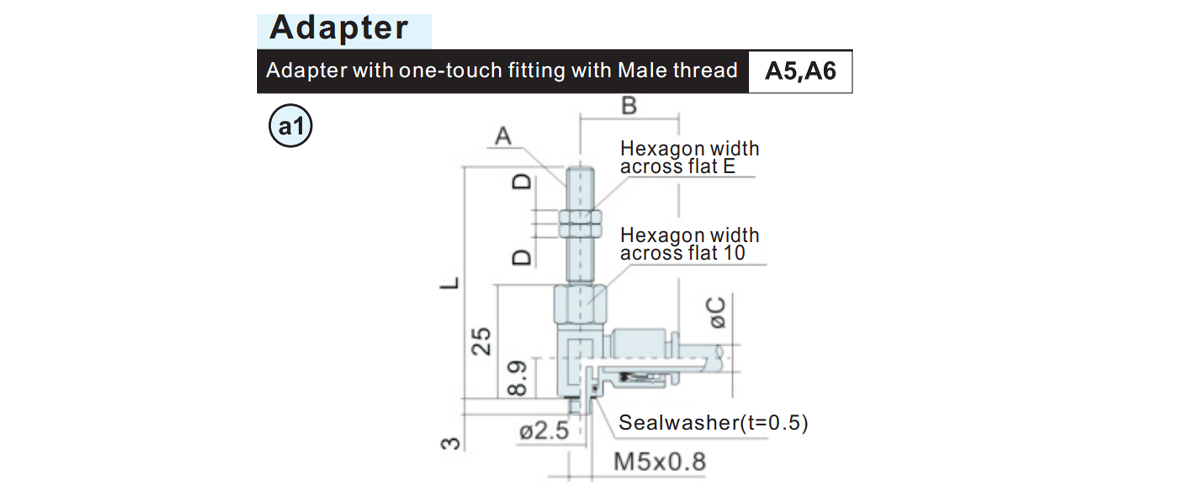

    Bagian tidak. A B ØC D E L Berat
    ZPRS-04-A5 M5×0,8 20.6 4 4 7 46 17.8
    ZPRS-06-A5 21.6 6 18.3
    ZPRS-04-A6 M6×1.0 20.6 4 3 8 51 18.5
    ZPRS-06-A6 21.6 6 19.2

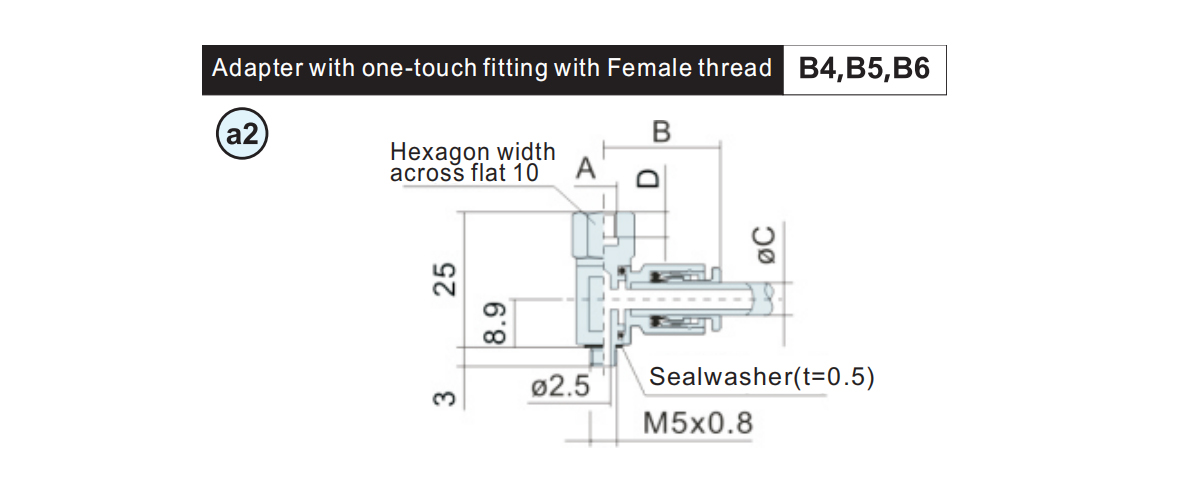

    Bagian tidak. A B ØC D Berat
    ZPRS-04-B4 M4×0,7 20.6 4 4 12.2
    ZPRS-06-B4 21.6 6 12.7
    ZPRS-04-B5 M5×0,8 20.6 4 5 11.6
    ZPRS-06-B5 21.6 6 12.5
    ZPRS-04-B6 M6×1.0 20.6 4 6 11
    ZPRS-06-B6 21.6 6 12

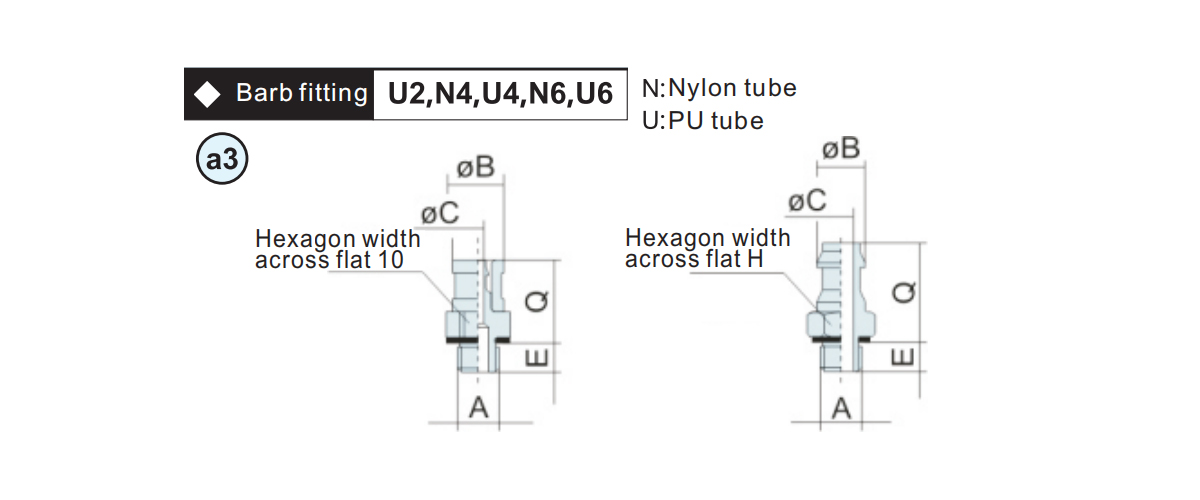

    Bagian tidak. A ØB ØC E H Q Berat
    M-3AU2 M3×0,5 4 0.9 2.5 4.5 6.5 0.7
    M-5AU2 M5×0,8 3 7 1.5
    M-3AU4 M3×0,5 3.4 1.2 2.5 5 7.5 0.7
    M-5AN4 M5×0,8 2.8 1.8 3 7 5 1.6
    M-5AU4 3.4
    M-5AN6 4.5 2.5 7 1.7
    M-5AU6 4.95 1.8

    Bagian tidak. ØD L Berat
    ZPEA-B5-A12 - 20.5 15
    ZPEA-04-A12 4 23.5 17
    ZPEA-06-A12 6 23.7 15

    ØD Bagian tidak. A ØB E H Q Berat
    3 KJH03-M3-B M3×0,5 1.5 2.5 7 13.7 2.2
    KJH03-M5-B M5×0,8 2.5 3 2
    3.2 KJH23-M3-B M3×0,5 1.5 2.5 1.8
    KJH23-M5-B M5×0,8 2.5 3 1.6
    4 KJH04-M3-B M3×0,5 1.5 2.5 8 2
    KJH04-M5-B M5×0,8 2.5 3 2.4
    6 KJH06-M5-B 10 14.7 3.4

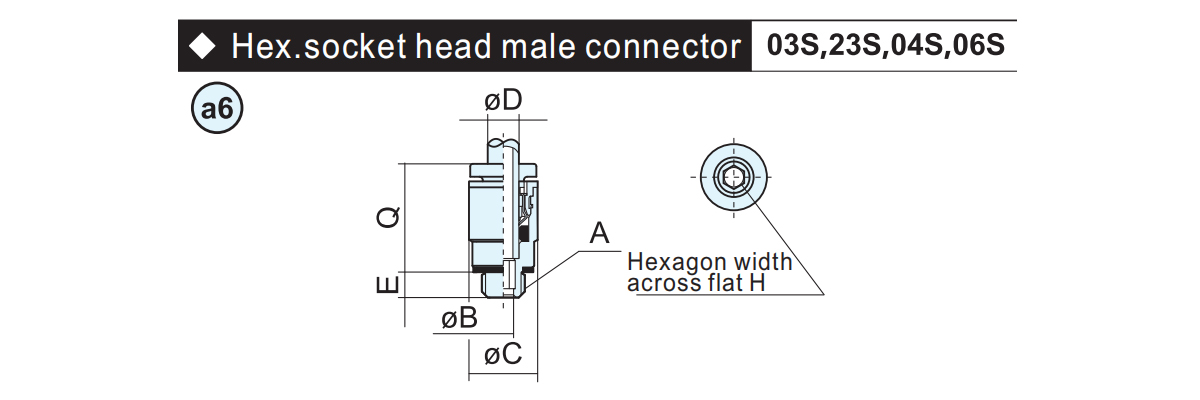

    ØD Bagian tidak. A ØB ØC E H Q Berat
    3 KJS03-M3-B M3×0,5 1.5 7 2.5 1.5 13.7 1.4
    KJS03-M5-B M5×0,8 2 3 2 16.6 2
    3.2 KJS23-M3-B M3×0,5 1.5 2.5 1.5 13.7 1.4
    KJS23-M5-B M5×0,8 2 3 2 16.6 2.2
    4 KJS04-M3-B M3×05 1.5 8 2.5 1.5 13.7 1.6
    KJS04-M5-B M5×0,8 2.5 3 2.5 15.6 2.6
    6 KJS06-M5-B 10 16.4 3.2

    Adaptor bagian no A B C L Berat Bantalan yang Berlaku
    ZPT1-A4 - - - - 1.1 A1 A2 A3
    ZPT1-A5 M5×0,8 7 3 14 2.3
    ZPT1-A6 M6×1.0 8 4 15 3

    Adaptor bagian no. A B Berat Bantalan yang Berlaku
    ZPT1-B4 M4×0,7 4 2.9 A1 A2 A3
    ZPT1-B5 M5×0,8 5 2.7

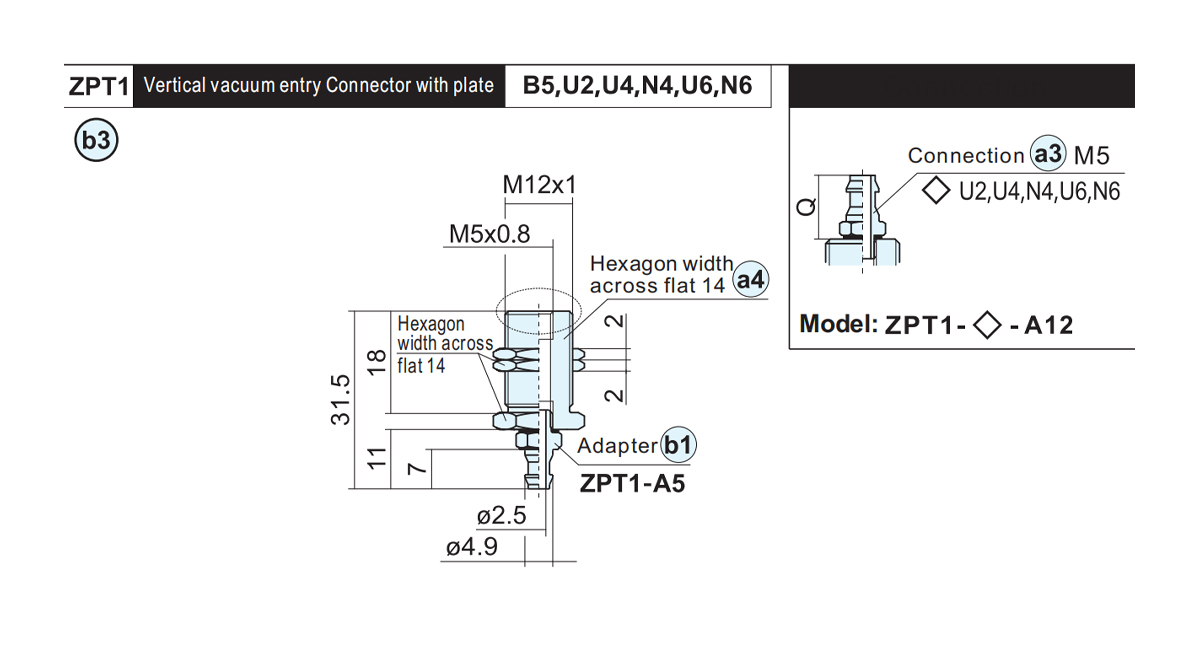

    Adaptor bagian no Berat Bagian koneksi no Bantalan yang Berlaku
    ZPT1-B5-A12 17 ZPEA-B5-A12 A1 A2 A3

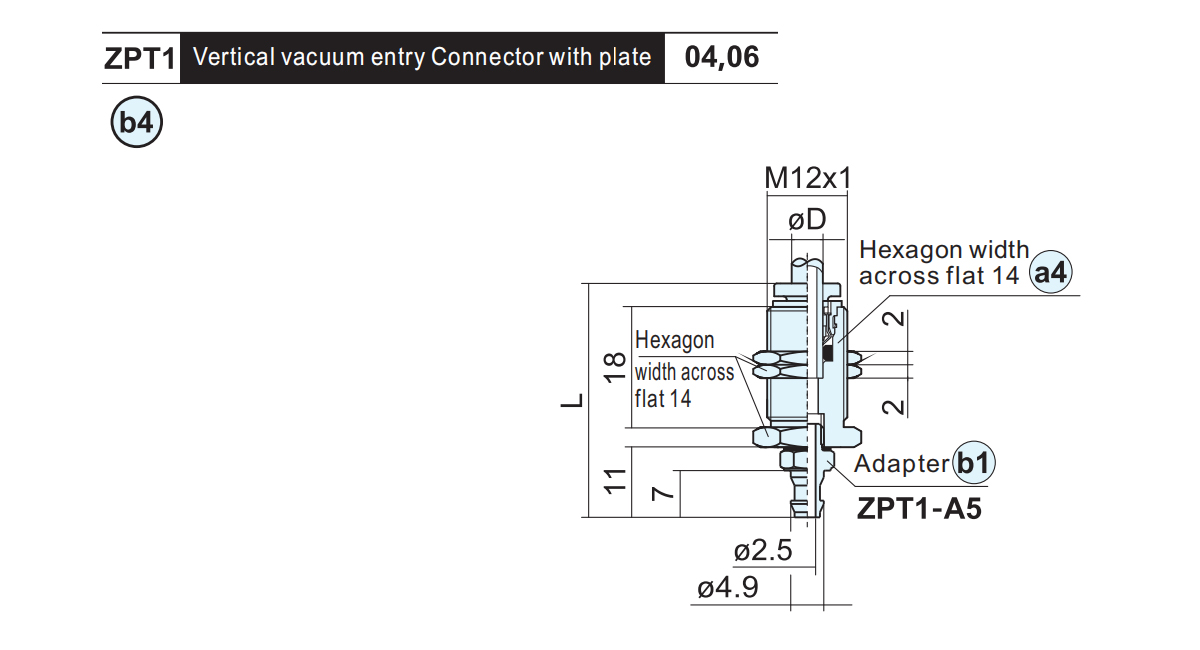

    Adaptor bagian no. ØD L Berat Bagian koneksi no Bantalan yang Berlaku
    ZPT1-04-A12 4 34.5 19 ZPEA-04-A12 A1 A2 A3
    ZPT1-06-A12 6 34.7 17 ZPEA-06-A12

    Adaptor bagian no. A B ØC D E L Berat Bagian koneksi no Bantalan yang Berlaku
    ZPR1-04-A5 M5×0,8 20.6 4 4 7 60.5 20.5 ZPRS-04-A5 A1 A2 A3
    ZPR1-06-A5 21.6 6 21 ZPRS-06-A5
    ZPR1-04-A6 M6×1.0 20.6 4 3 8 65.5 21.2 ZPRS-04-A6
    ZPR1-06-A6 21.6 6 21.9 ZPRS-06-A6

    Adaptor bagian no. A B C D Berat Bagian koneksi no Bantalan yang Berlaku
    ZPR1-04-B4 M4×0,7 20.6 4 4 14.9 ZPRS-04-B4 A1 A2 A3
    ZPR1-06-B4 21.6 6 15.4 ZPRS-06-B4
    ZPR1-04-B5 M5×0,8 20.6 4 5 14.3 ZPRS-04-B5
    ZPR1-06-B5 21.6 6 15.2 ZPRS-06-B5

    Adaptor bagian no. A D E L Berat Bantalan yang Berlaku
    ZPY1-B5-A5 M5×0,8 4 7 45 14.5 A1 A2 A3
    ZPY1-B5-A6 M6×1.0 3 8 50 15.1

    Adaptor bagian no. A B Berat Bantalan yang Berlaku
    ZPY1-B5-B4 M4×0,7 4 8.8 A1 A2 A3
    ZPY1-B5-B5 M5×0,8 5 8.3

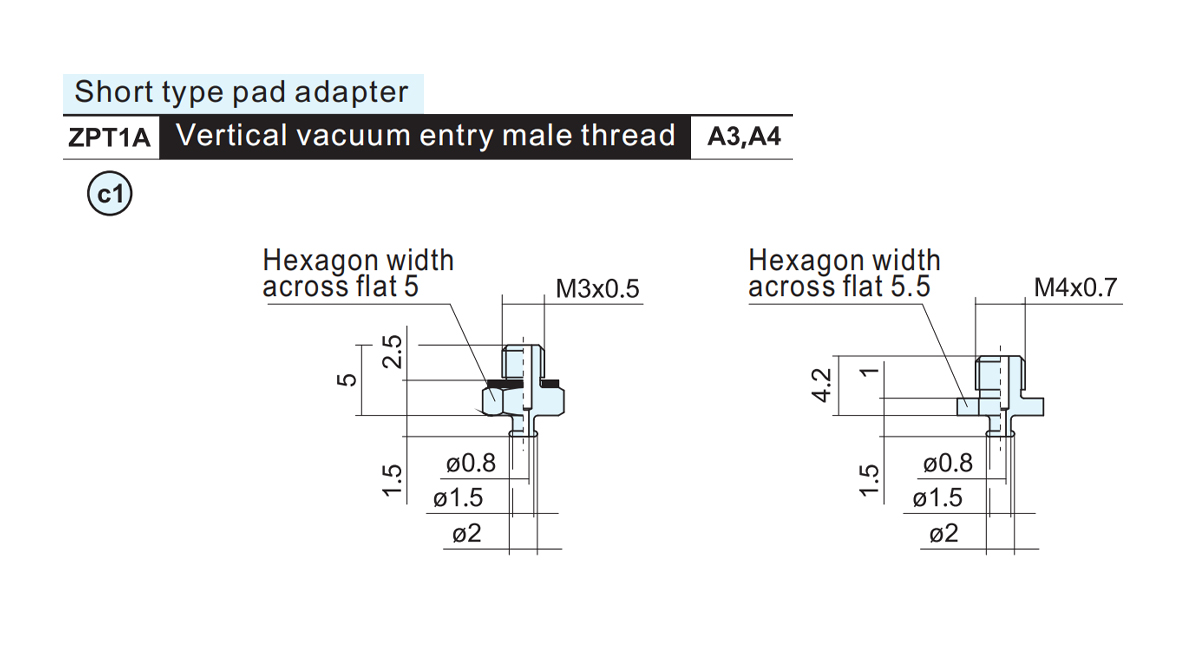

    Adaptor bagian no Berat Bantalan yang dapat digunakan
    ZPT1A-A3 0.4 B1
    ZPT1A-A4 0.4

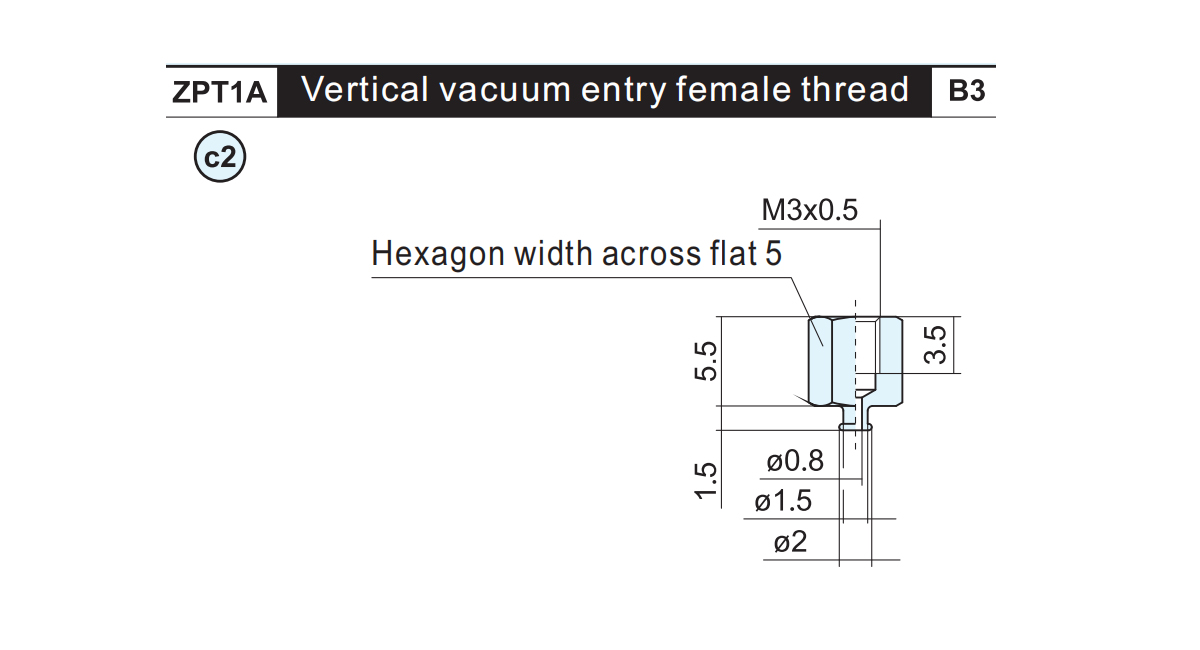

    Adaptor bagian no Berat Bantalan yang dapat digunakan
    ZPT1A-B3 0.8 B1

    Adaptor bagian no. Berat Bantalan yang dapat digunakan
    ZPT1A-B3-A6 2.4 B1

    Adaptor bagian no. Berat Bantalan yang dapat digunakan
    ZPY1A-B3-B3 1.6 B1
    ZPY1A-B3-B4 1.4

    Adaptor bagian no Berat Bantalan yang dapat digunakan
    ZPT2A-A4 0.7 C1 C2
    ZPT2A-A5 1.5

    Adaptor partno A B L Berat Bantalan yang dapat digunakan
    ZPT2A-B4 M4×0,7 4 9.5 2 C1 C2
    ZPT2A-B5 M5×0,8 5 11 2.1

    Adaptor bagian no Berat Bantalan yang dapat digunakan
    ZPT2A-B5-A10 11 C1 C2

    Adaptor bagian no Berat Berat Applicable pad

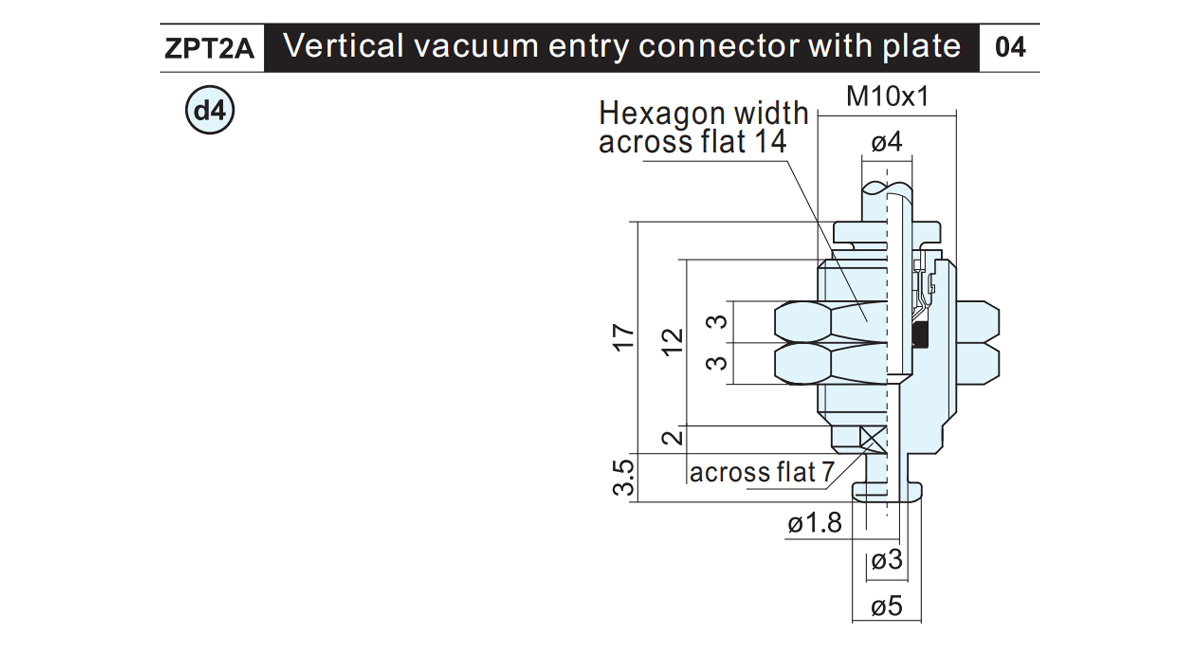

    ZPT2A-04-A10 9.8 C1 C2

    Adaptor bagian no Berat Bantalan yang Berlaku
    ZPY2A-B5-B4 5.2 C1 C2
    ZPY2A-B5-B5 6.6

    Adaptor bagian no Berat Bantalan yang Berlaku
    ZPY2B-B5-B4 4.9 C1 C2
    ZPY2B-B5-B5 6.2

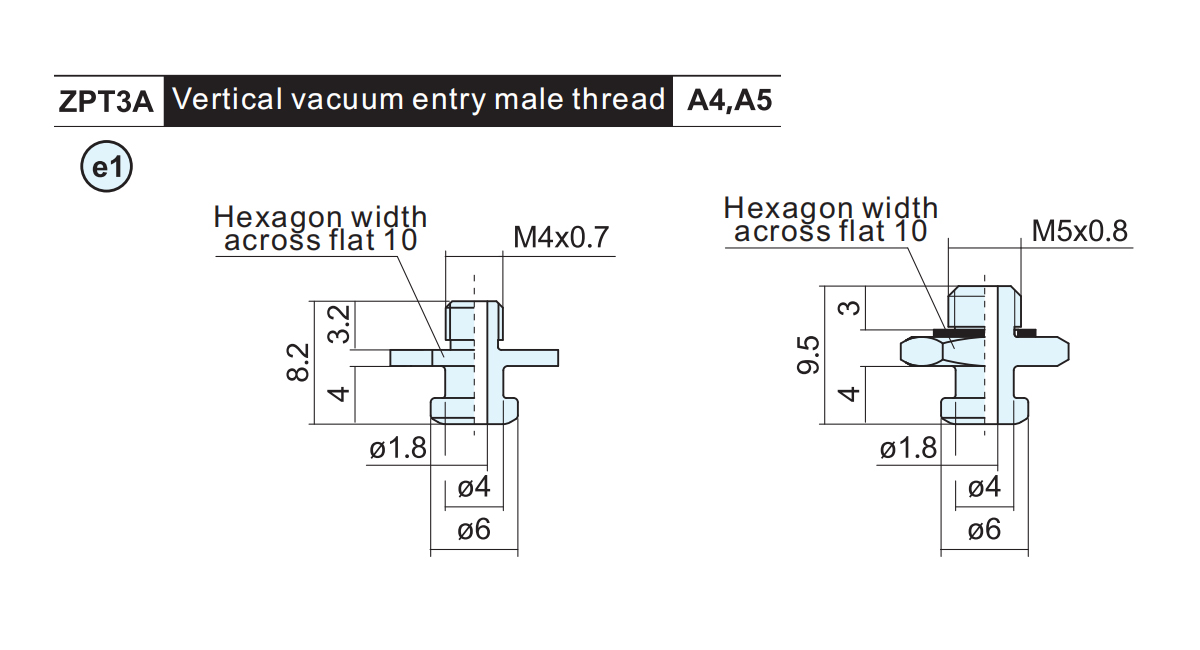

    Adaptor bagian no Berat Bantalan yang Berlaku
    ZPT3A-A4 1.4 D1 D2
    ZPT3A-A5 2.4

    Adaptor bagian no A B L Berat Bantalan yang Berlaku
    ZPT3A-B4 M4×0,7 4 10 4.4 D1 D2
    ZPT3A-B5 M5×0,8 5 11.5 5.2

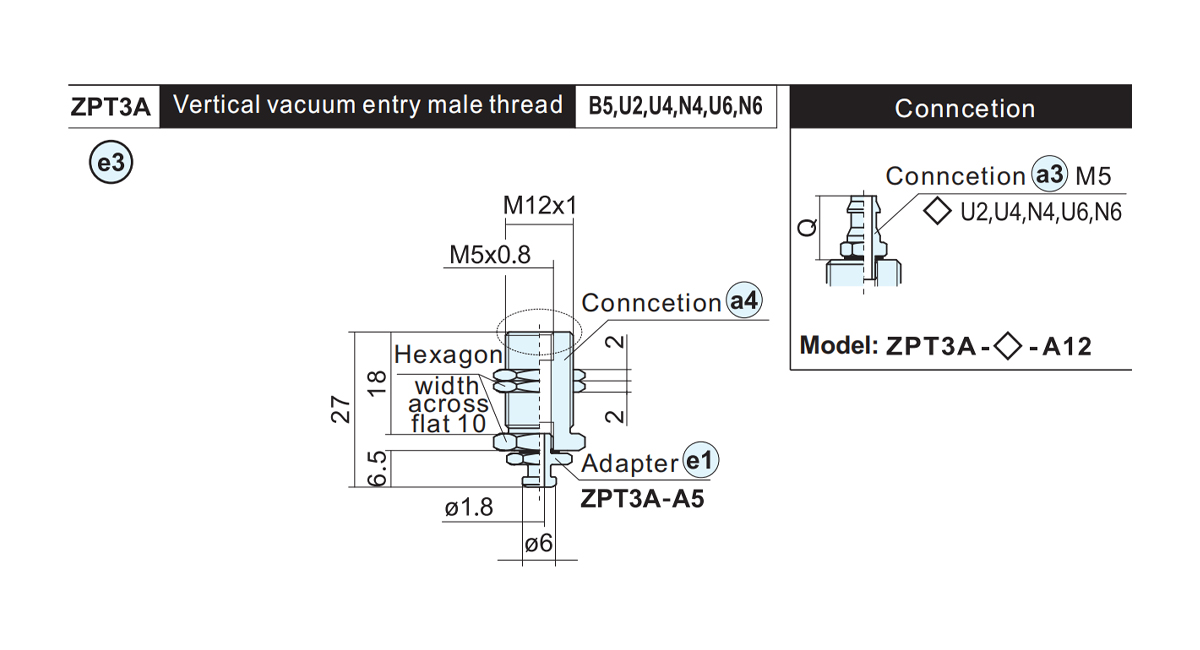

    Adaptor bagian no Berat Koneksi Bantalan yang Berlaku
    ZPT3A-B5-A12 20.3 ZPEA-B5-A12 D1 D2

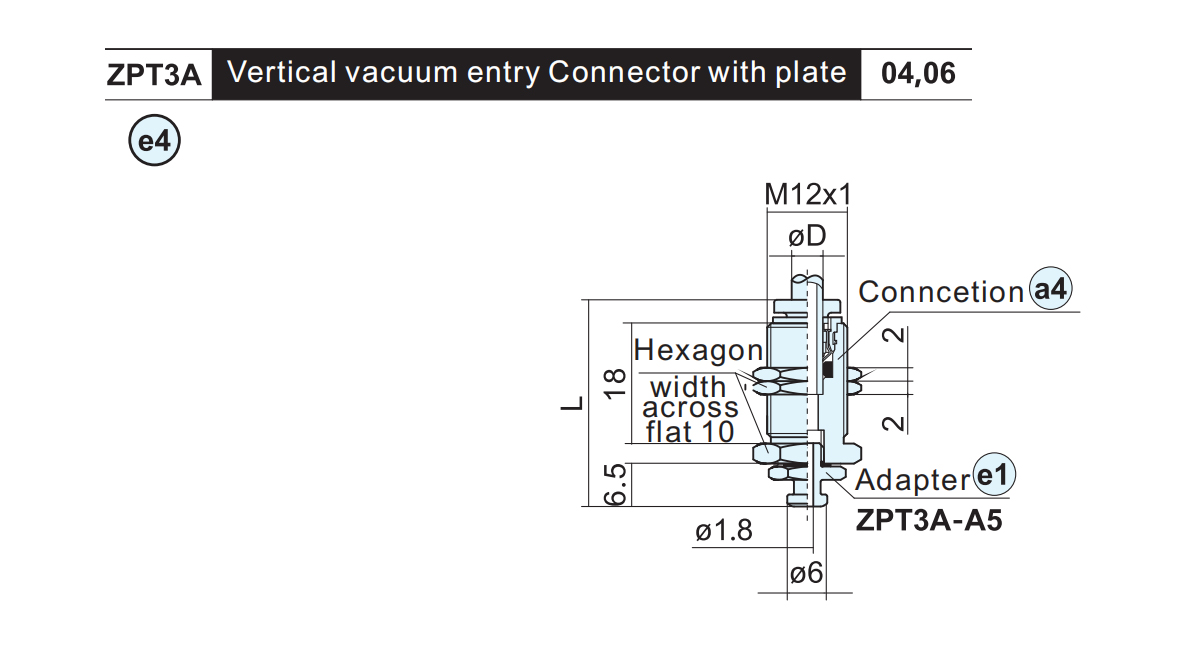

    Adaptor bagian no. ØD L Berat Koneksi Bantalan yang Berlaku
    ZPT3A-04-A12 4 30 19.2 ZPEA-04-A12 D1 D2
    ZPT3A-06-A12 6 30.2 17.2 ZPEA-06-A12

    Adaptor bagian no Berat Bantalan yang Berlaku
    ZPY3A-B5-B4 5.6 D1 D2
    ZPY3A-B5-B5 7.1

    Adaptor bagian no Berat Bantalan yang Berlaku
    ZPY3B-B5-B4 5.2 D1 D2
    ZPY3B-B5-B5 6.8

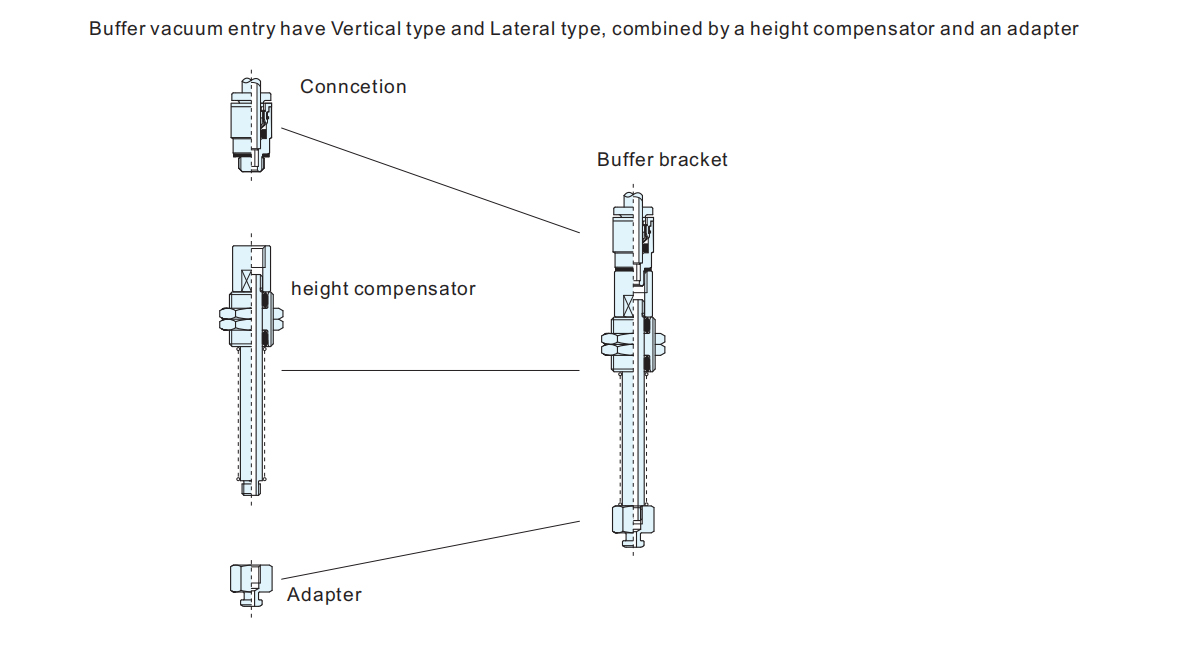

    Model A B C ●Berat
    J K
    ZPB1-●6 34 6 15 22.8 22.3
    ZPB1-●10 66 10 43 29.7 28.6
    ZPB1-●15 71 15 30.8 30.2
    ZPB1-●25 81 25 32.1 31.9

    ●Jenis kompensator tinggi: Berputar (J), Tidak berputar (K)

    ■Langkah penyangga (mm):6,10,15,25

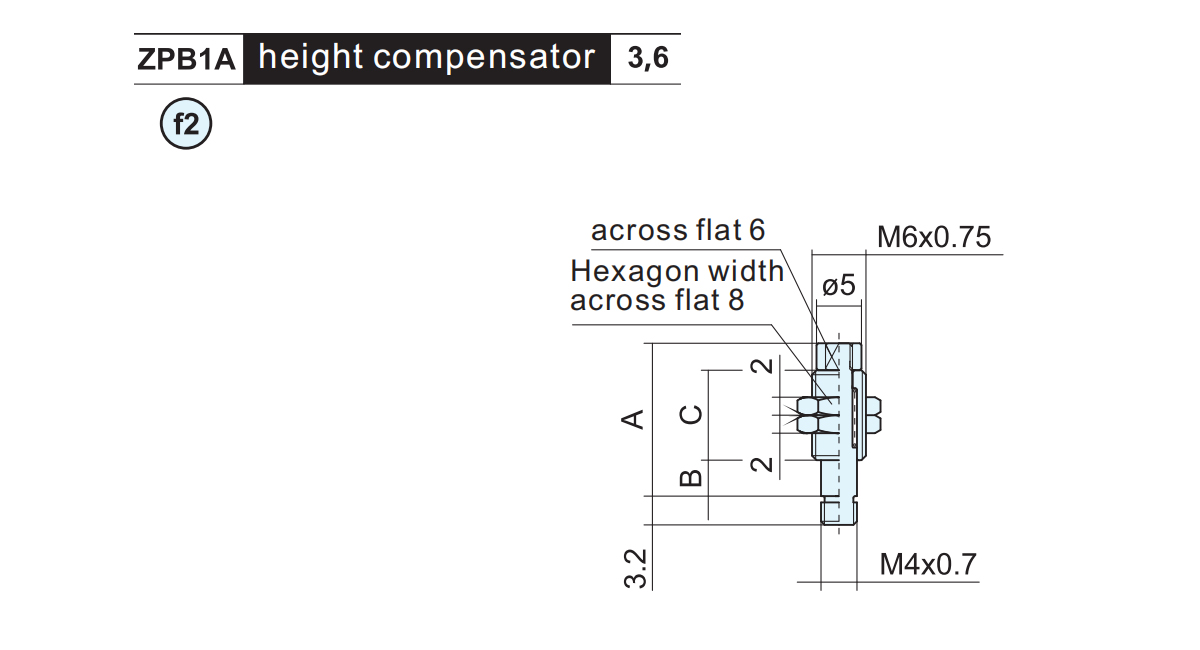

    Model A B C Berat
    ZPB1A-J3 17 4 10 3.5
    ZPB1A-J6 24 7 14 4.4

    Model A B C ●Berat
    J K
    ZPB2A-●3 21.5 4 11 7.2 7.2
    ZPB2A-●6 28 7 14.5 8.8 8.5
    ZPB2A-●10 38 11 20.5 11.2 9.3

    ●Jenis kompensator tinggi: Berputar (J), Tidak berputar (K)

    ■Langkah penyangga:3,6,10

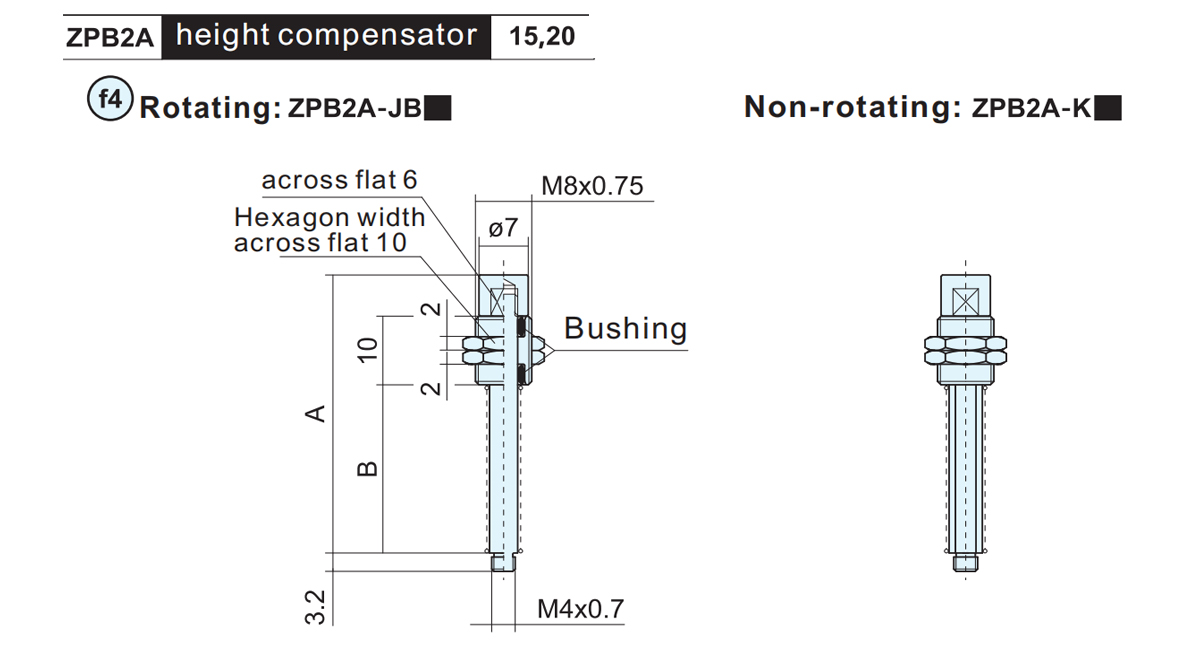

    Model A B ●Berat
    JB K
    ZPB2A-●15 41 24.5 8 10
    ZPB2A-●20 48.5 32 8.7 11.1

    ●Jenis kompensator tinggi: Berputar (J), Tidak berputar (K)

    ■Langkah penyangga:15,20

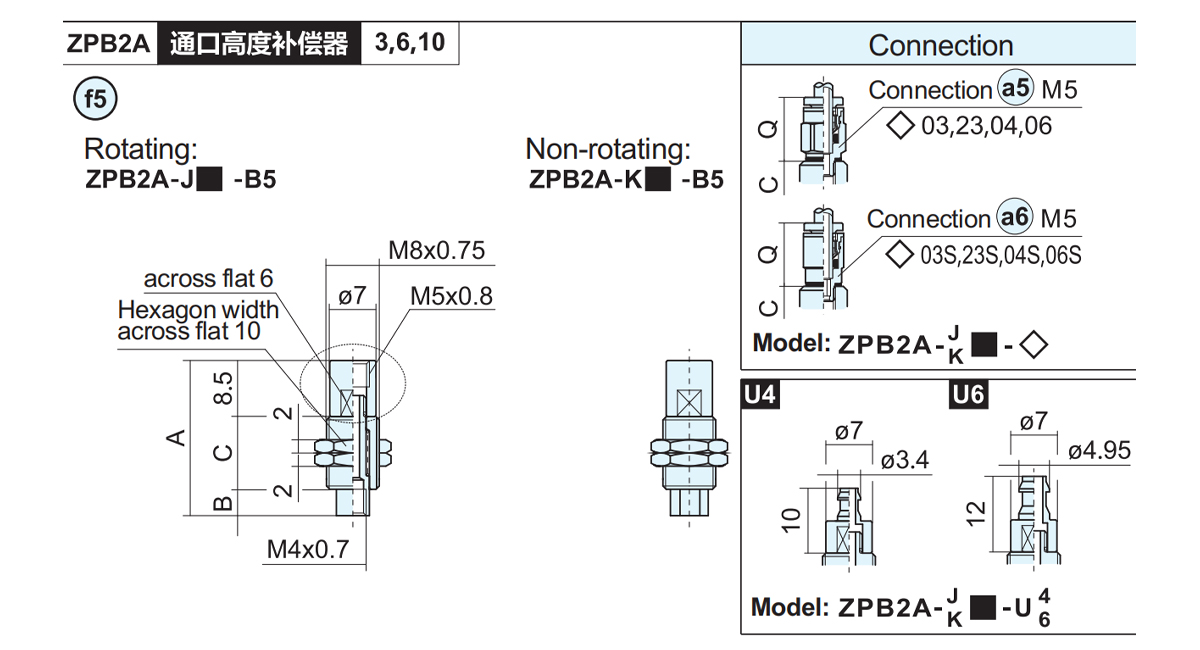

    Model A B C ●Berat
    J K
    ZPB2A-●3-B5 23.5 4 11 6.4 6.2
    ZPB2A-●6-B5 30 7 14.5 7.7 7.4
    ZPB2A-●10-B5 40 11 20.5 9.9 9.3

    ●Jenis kompensator tinggi: Berputar (J), Tidak berputar (K)

    ■Langkah penyangga:3,6,10

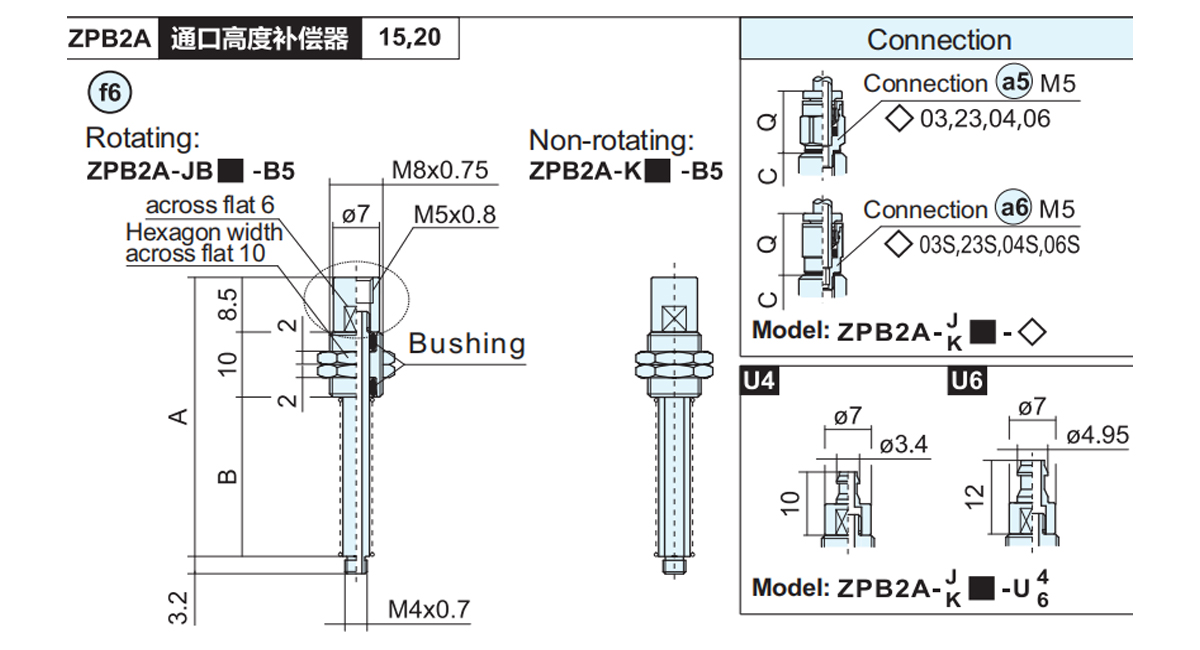

    Model A B ● Berat
    JB K
    ZPB2A-●15-B5 43 24.5 8.1 10.1
    ZPB2A-●20-B5 50.5 32 8.7 11.3
    ●Jenis kompensator tinggi: Berputar(J),Tidak Berputar(K) □Gerakan penyangga:15,20

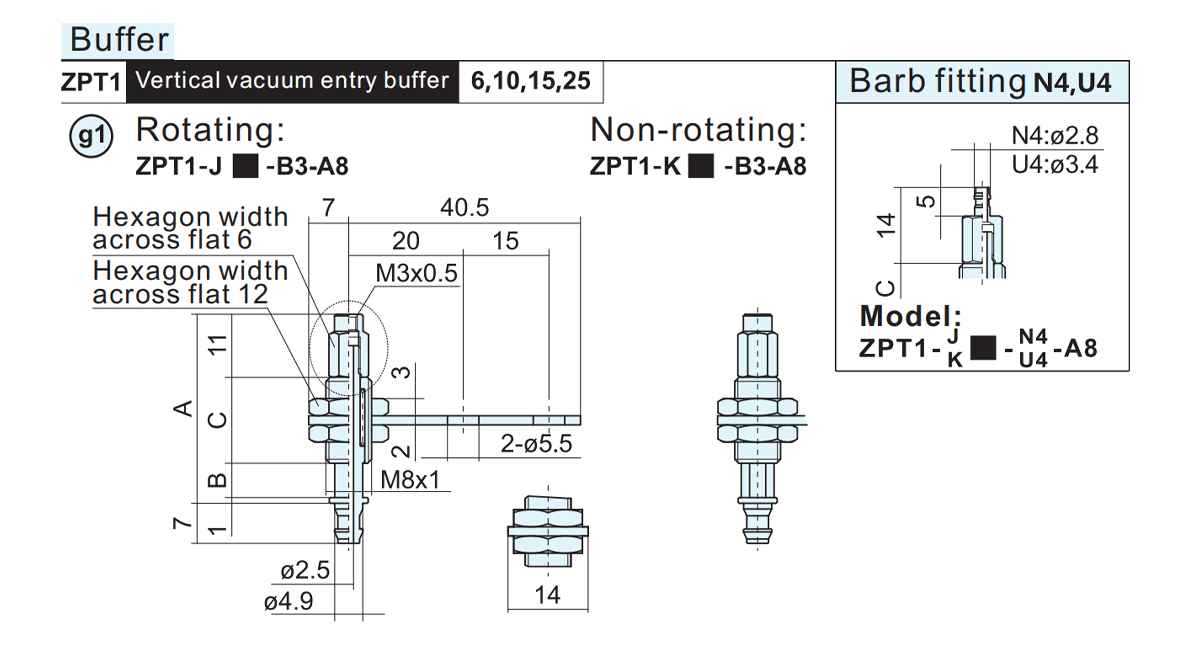

    Model A B C ●Berat Bantalan yang Berlaku
    J K
    ZPT1-●6-B3-A8 32 6 15 20.3 20.2 A1 A2 A3 A4
    ZPT1-●10-B3-A8 65 10 43 26.7 25.1
    ZPT1-●15-B3-A8 70 15 27 28.7
    ZPT1-●25-B3-A8 80 25 28.2 28.9
    ●Jenis kompensator tinggi: Berputar(J),Tidak berputar(K)■Langkah penyangga(mm):6,10,15,25

    Model A B C ●Berat Bantalan yang Berlaku
    J K
    ZPT1-●6-B5-A8 34 6 15 22.2 20.2 A1 A2 A3
    ZPT1-●10-B5-A8 67 10 43 28.6 28.9
    ZPT1-●15-B5-A8 72 15 28.9 29.1
    ZPT1-●25-B5-A8 82 25 30.4 30.6

    Model A B C Berat Bantalan yang Berlaku
    ZPT1A-J3-B3 21 4 10 4.6 B1
    ZPT1A-J6-B3 28 7 14 5.5
    ■Langkah penyangga:3,6

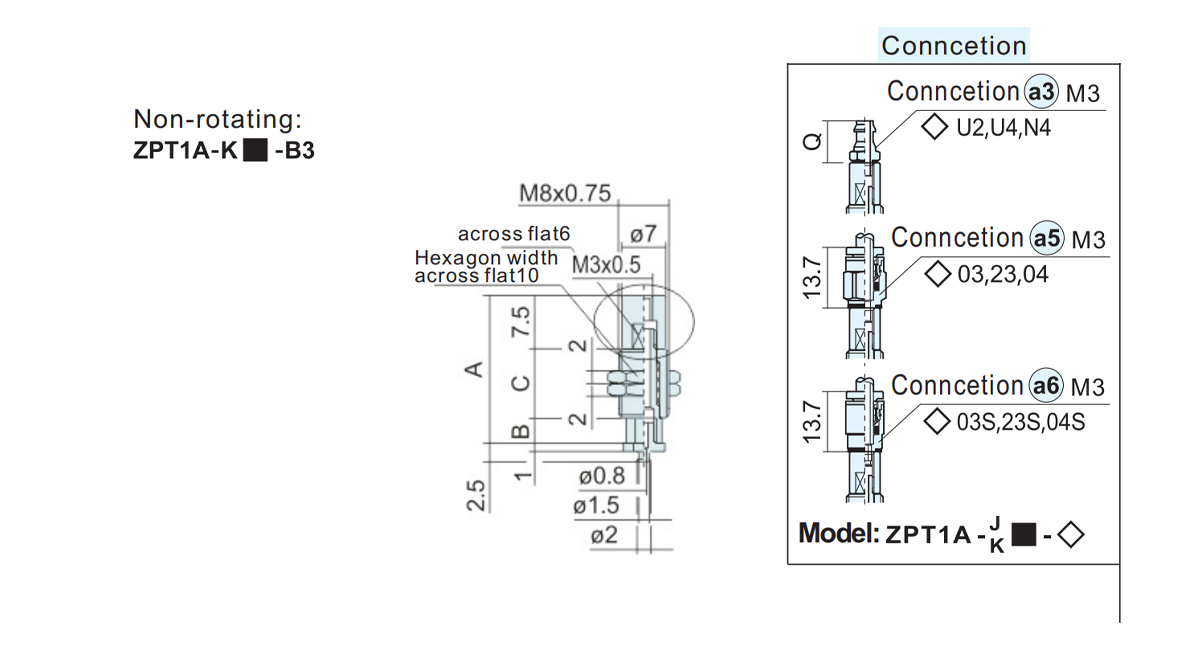

    Model A B C Berat Bantalan yang Berlaku
    ZPT1A-K3-B3 22.5 4 11 6.6 B1
    ZPT1A-K6-B3 29 7 14.5 7.8
