Cangkir Pengisap Vakum Seri ZP Dengan Cincin Kunci (Ø9~Ø50) Pemasok

Rumah / Produk / Komponen Vakum / Cangkir Hisap Vakum / Cangkir Pengisap Vakum Seri ZP Dengan Cincin Pengunci, Adaptor & Braket Penyangga / Cangkir Pengisap Vakum Seri ZP Dengan Cincin Kunci (Ø9~Ø50)

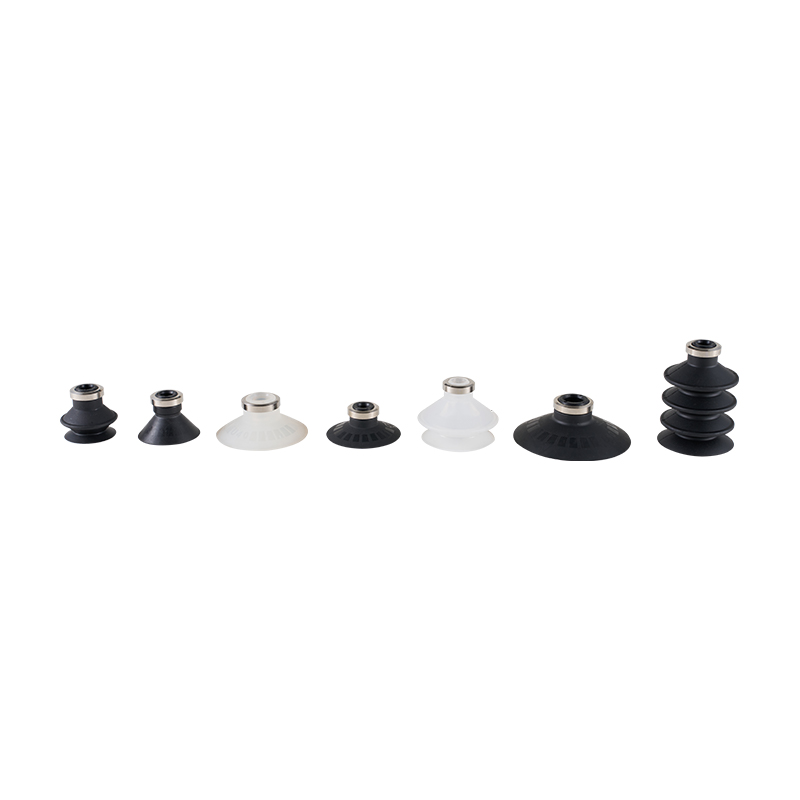

Cangkir Pengisap Vakum Seri ZP Dengan Cincin Kunci (Ø9~Ø50) Cangkir Pengisap Vakum Seri ZP Dengan Cincin Kunci (Ø9~Ø50)
  • Cangkir Pengisap Vakum Seri ZP Dengan Cincin Kunci (Ø9~Ø50)
  • Cangkir Pengisap Vakum Seri ZP Dengan Cincin Kunci (Ø9~Ø50)
Cangkir Pengisap Vakum Seri ZP Dengan Cincin Pengunci, Adaptor & Braket Penyangga

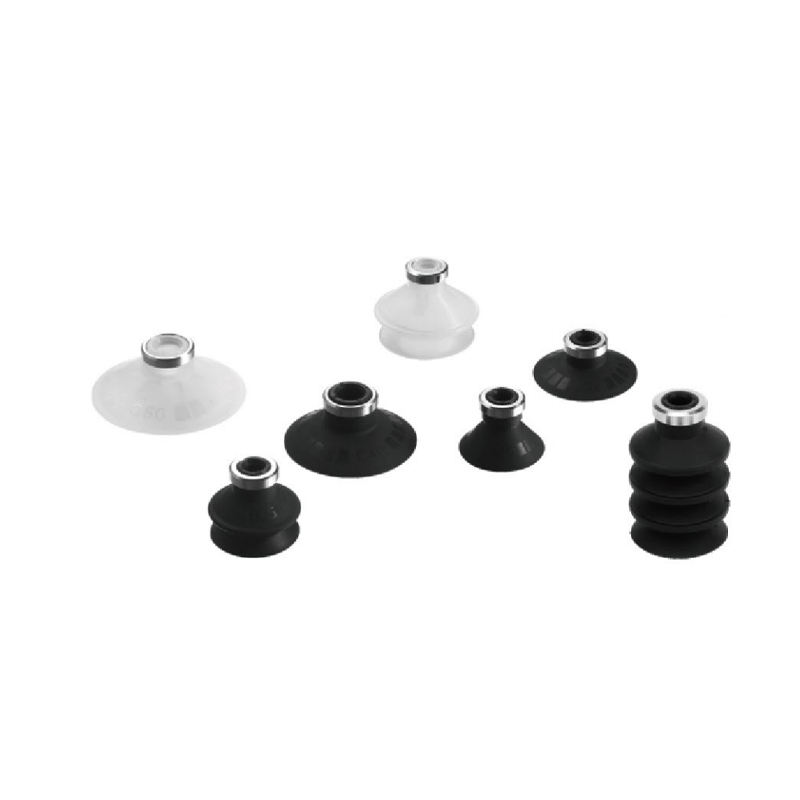

Cangkir Pengisap Vakum Seri ZP Dengan Cincin Kunci (Ø9~Ø50)

Cangkir Pengisap Vakum Seri ZP Dengan Cincin Pengunci (Ø9~Ø50) adalah komponen inti yang dirancang untuk meningkatkan stabilitas cengkeraman vakum. Struktur cincin kunci annularnya yang unik dapat secara efektif membatasi kebebasan benda kerja selama proses adsorpsi, memberikan perlindungan adsorpsi yang andal untuk berbagai skenario penanganan otomatis dan pemosisian presisi.

Fitur inti:

Mengunci mekanisme adsorpsi: Desain cincin kunci annular yang unik membentuk batasan fisik dalam kondisi kerja, secara signifikan menekan kecenderungan deviasi atau rotasi benda kerja saat terkena gaya, dan meningkatkan stabilitas arah dari proses pengambilan.

Peningkatan keandalan adsorpsi: Struktur cincin kunci bekerja sama dengan tekanan negatif vakum untuk membentuk mekanisme perlindungan ganda, yang secara efektif menahan gangguan eksternal (seperti akselerasi, getaran, dan benturan ringan) dan mengurangi potensi risiko pelepasan yang tidak disengaja.

Kontak dan penyegelan yang fleksibel: Badan cangkir hisap biasanya terbuat dari bahan elastis khusus untuk memastikan kesesuaian adaptif dengan permukaan benda kerja, membentuk segel vakum yang efektif, dan beradaptasi dengan sedikit fluktuasi permukaan.

Dioptimalkan untuk benda tipis/kecil: Rangkaian rentang ukuran ini (Ø9~Ø50) sangat cocok untuk menggenggam material pelat tipis, komponen presisi kecil, atau benda kerja ringan dengan permukaan halus. Struktur cincin pengunci sangat penting untuk benda kerja yang mudah dipindahkan atau terpengaruh oleh aliran udara.

Universalitas aplikasi teknik: Ini banyak digunakan dalam skenario yang memerlukan fiksasi terarah atau penanganan anti-rotasi, biasanya digunakan dalam perakitan komponen elektronik, penyortiran bagian cetakan injeksi kecil, pengangkutan bahan lembaran tipis (logam/non-logam), otomatisasi pengemasan dan tautan proses lainnya.

Spesifikasi mencakup kebutuhan umum: Kisaran diameter yang disediakan mencakup standar ukuran pengambilan benda kerja berukuran kecil hingga sedang di bidang otomasi, yang memudahkan untuk pemilihan dan pencocokan teknik.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Cangkir Penghisap Vakum Seri ZP Dengan Cincin Jepret, Adaptor & Braket Penyangga (Ø9~Ø50)
BERIKUTNYA：Tidak ada artikel berikutnya

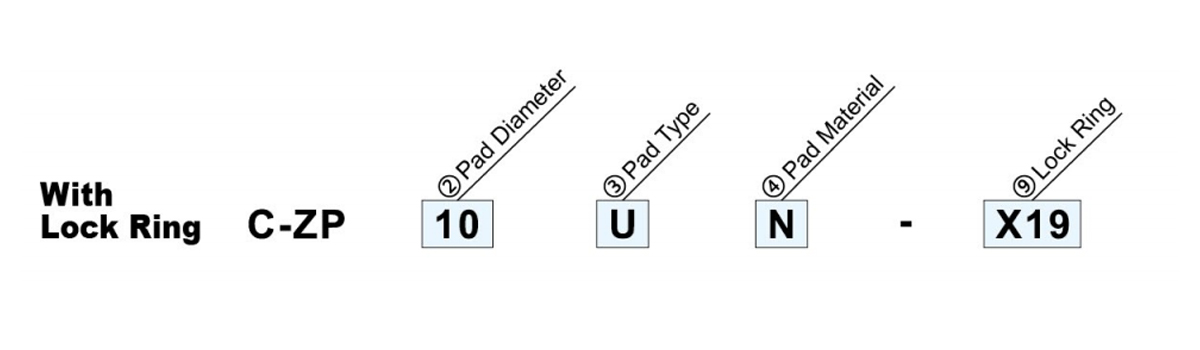

  • ②Pad dia. (mm)/③Tipe Pad☆ E* Sial G* ④Bahan     □
    09 10 13 14 16 20 25 30 32 40 50 N NBR
    Ø9 Ø10 Ø13 Ø14 Ø16 Ø20 Ø25 Ø30 Ø32 Ø40 Ø50 S Karet silikon
    U Tipe Datar - ● ● - ● ● ● - ● ● ● *Lihat halaman4 untuk materinya.
    C Tipe Datar With Ribs - ● ● - ● ● ● - ● ● ●
    D Dalam - ● - - ● - ● - - ● - ⑨Bahan
    B 2 tahapbellow - ● ● - ● ● ● - ● ● ● nihil Dengan cincin kunci
    J 34 tahap di bawah ● - - ● ● - ● ● - - - X19 Tanpa cincin kunci

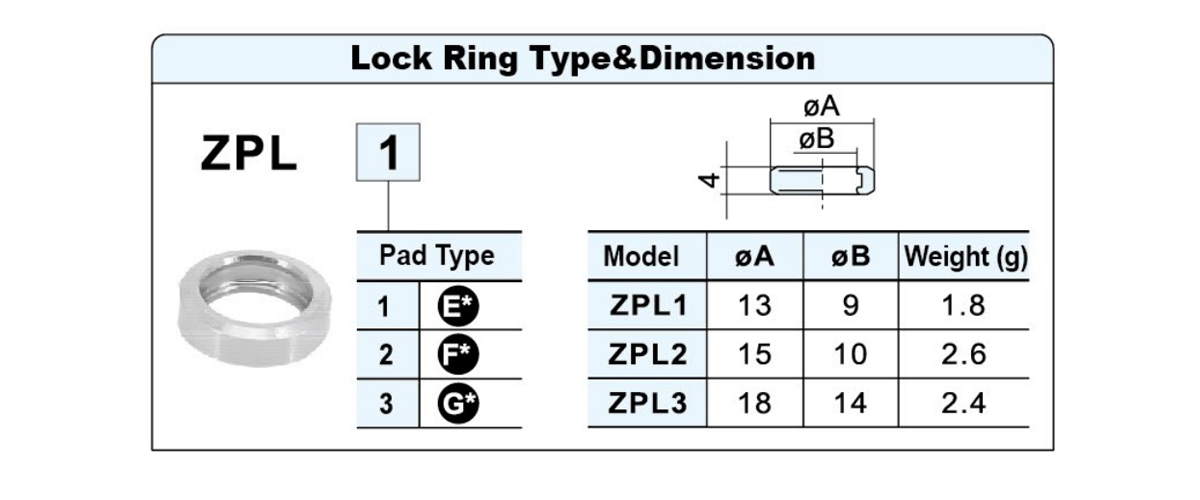

    ●Huruf awal yang sama menunjukkan bahwa cincin kunci dan adaptor dapat dipertukarkan.

  • Model HAI ØB C P Y Berat (g)

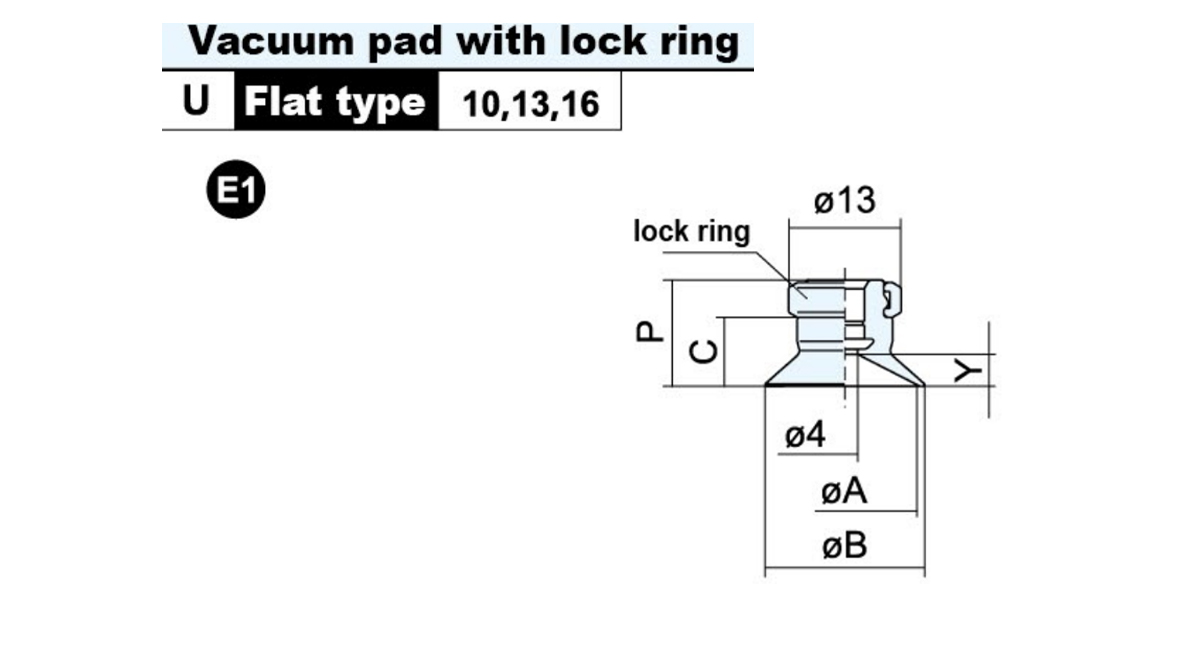

    C-ZP10U□ 10 12 7.7 12 3 2.6
    C-ZP13U□ 13 15 2.8
    C-ZP16U□ 16 18 8.2 12.5 3.5

    Model HAI ØB C P Y Berat (g)

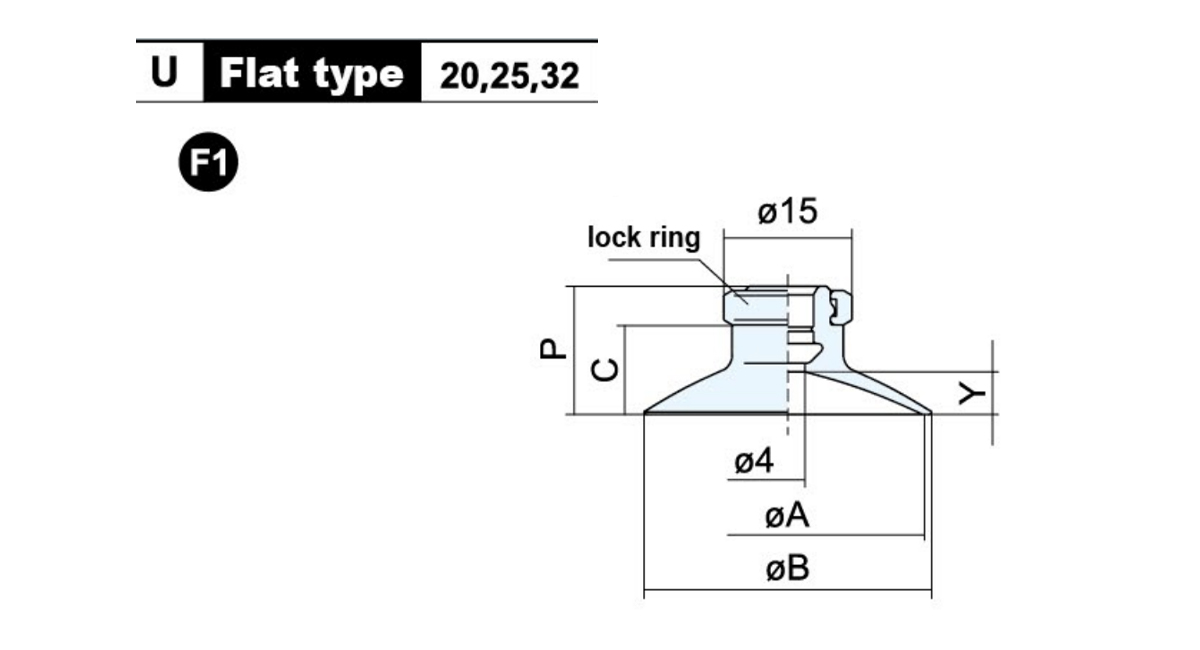

    C-ZP20U□ 20 23 9.5 14 4 4.1
    C-ZP25U□ 25 28 4.5
    C-ZP32U□ 32 35 10 14.5 4.5 5.5

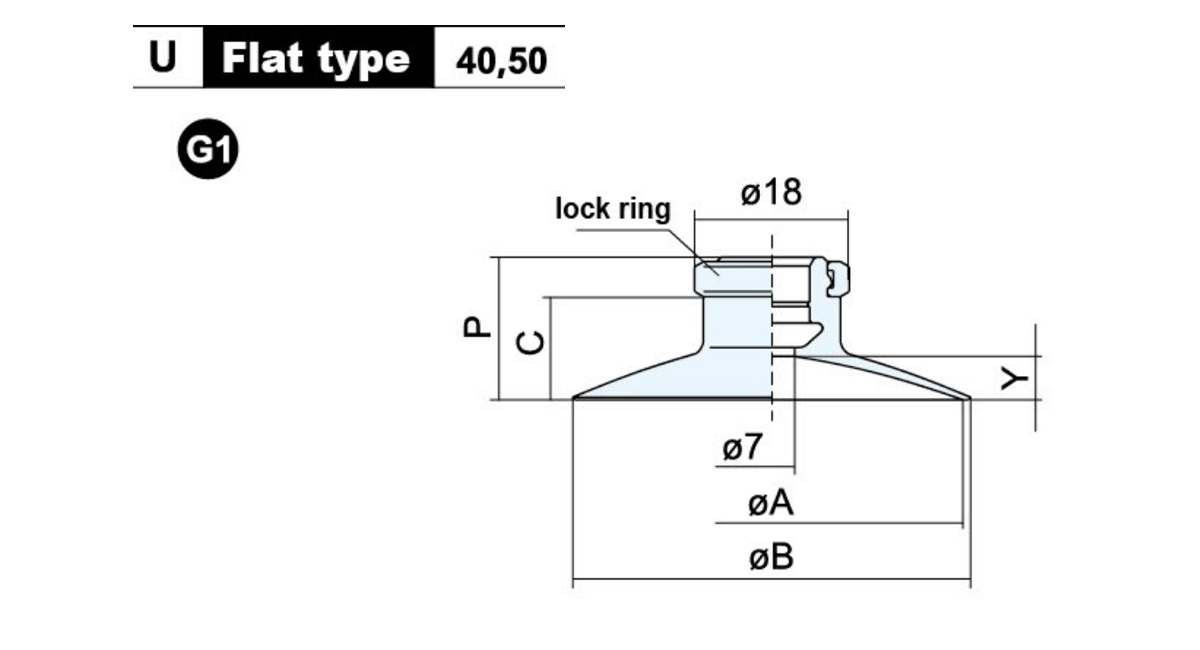

    Model HAI ØB C P Y Berat (g)
    C-ZP40U□ 40 43 13.7 18.5 6.5 8.1
    C-ZP50U□ 50 53 14.7 19.5 7.5 11

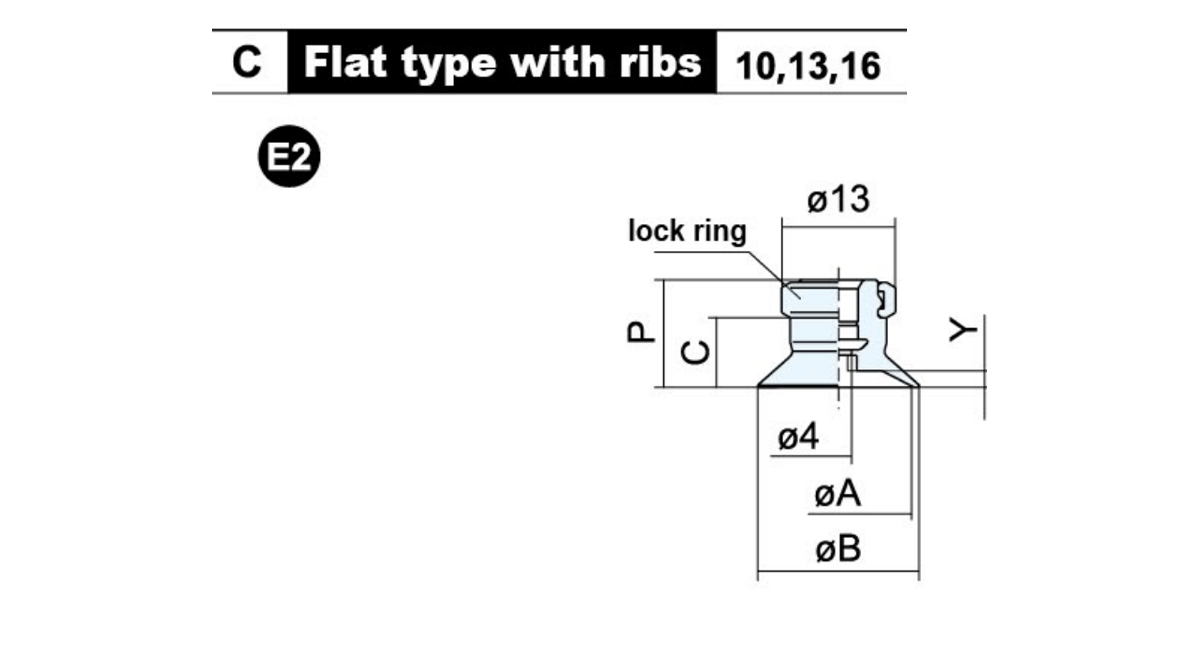

    Model HAI ØB C P Y Berat (g)
    C-ZP10C□ 10 12 7.7 12 1.7 2.8
    C-ZP13C□ 13 15 1.8
    C-ZP16C□ 16 18 8.2 12.5 1.2

    Model HAI ØB C P Y Berat (g)

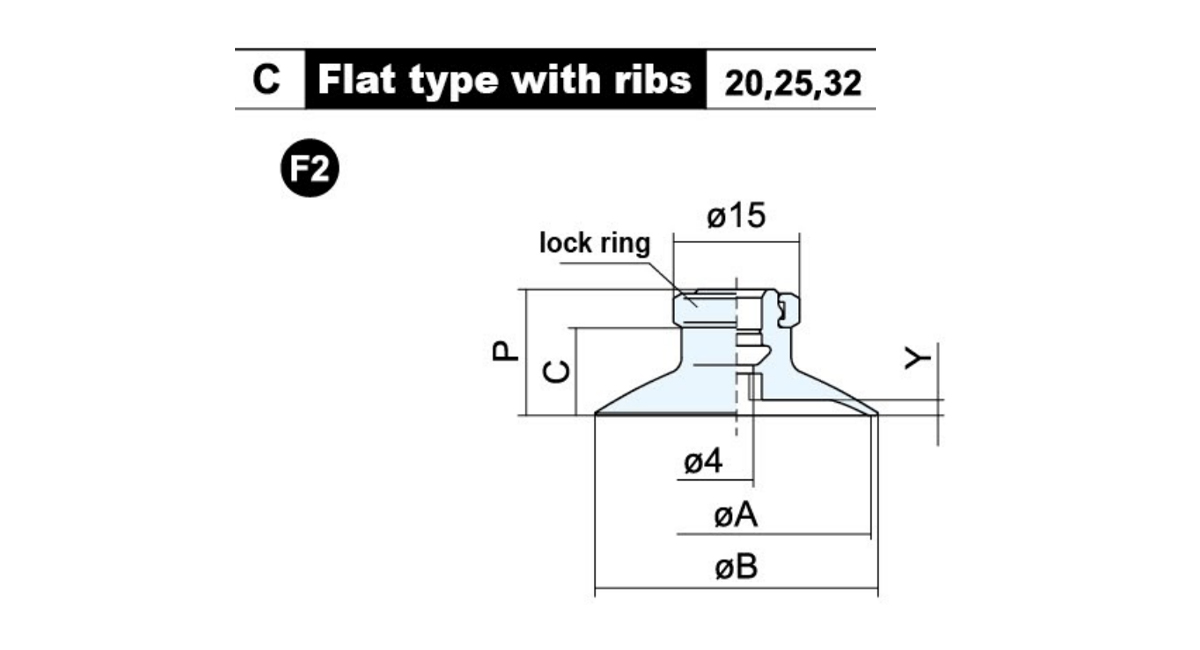

    C-ZP20C□ 20 23 9.5 14 1.7 4.2
    C-ZP25C□ 25 28 1.8 4.7
    C-ZP32C□ 32 35 10 14.5 2.3 5

    Model HAI ØB C P Y Berat (g)

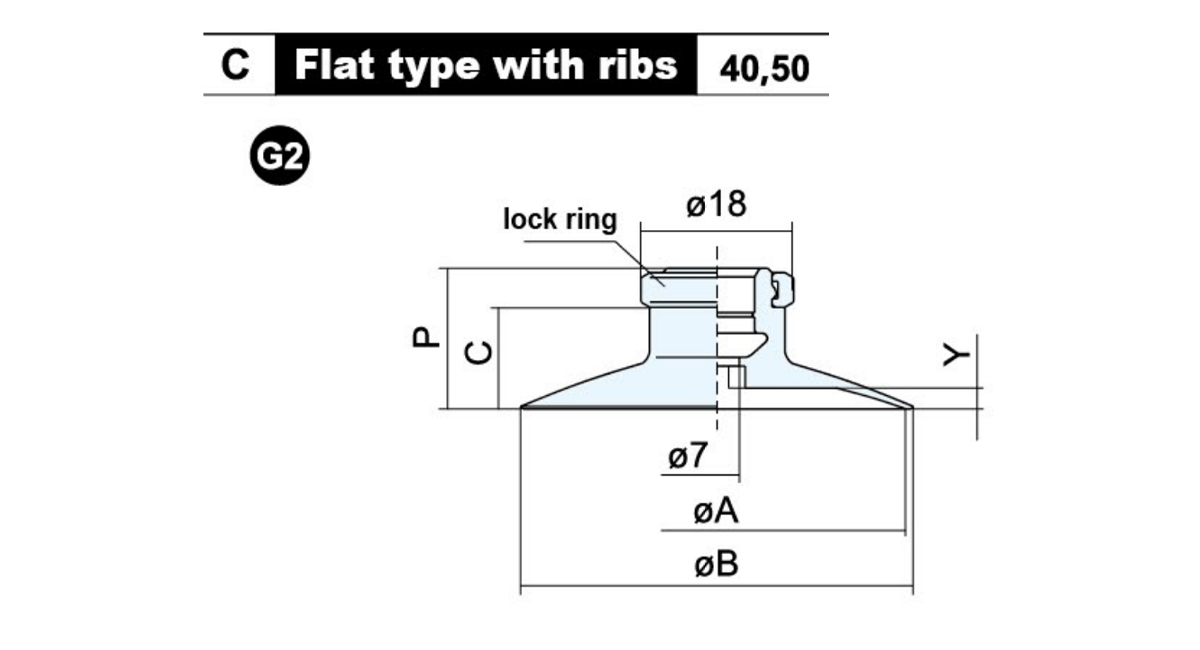

    C-ZP40C□ 40 43 13.7 18.5 3.3 8.1
    C-ZP50C□ 50 53 14.7 19.5 3.8 10.7

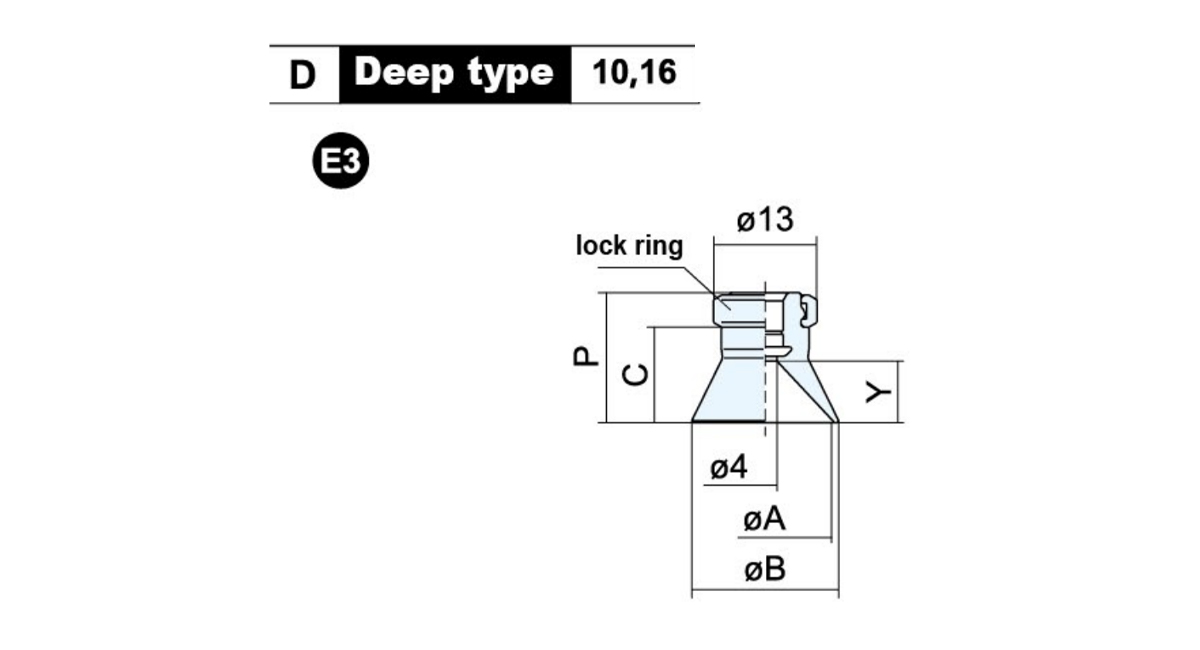

    Model HAI ØB C P Y Berat (g)
    C-ZP10D□ 10 12 10.7 15 6 2.8
    C-ZP16D□ 16 18 11.7 16 7 3.1

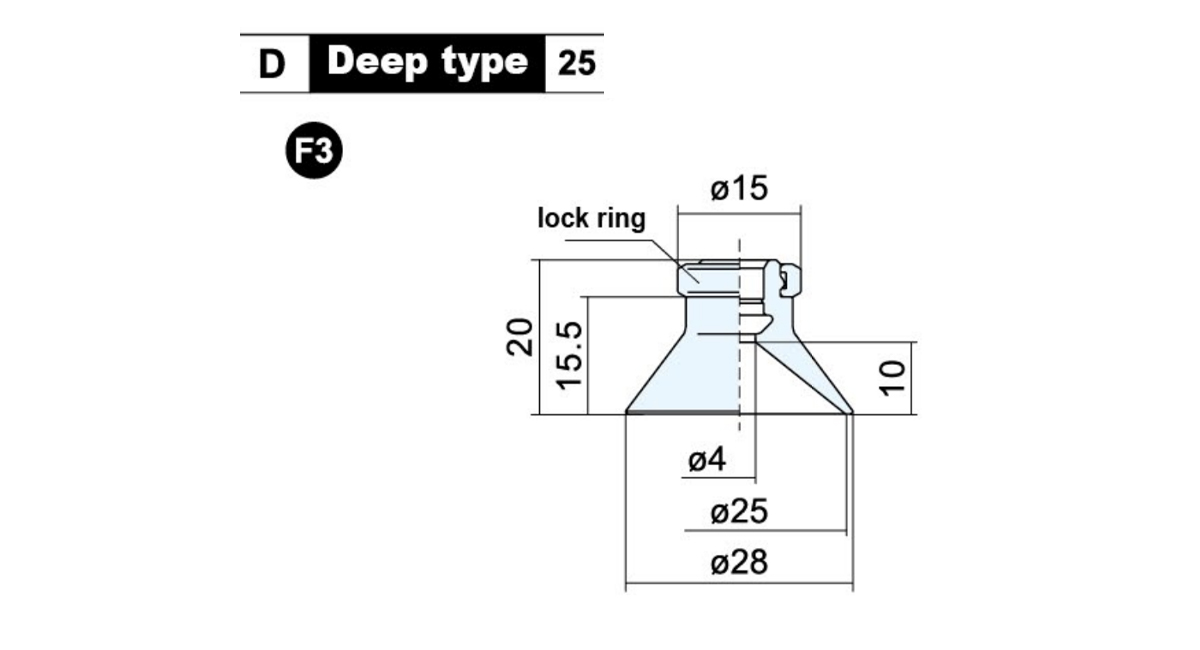

    Model Berat (g)
    C-ZP25D□ 4.9

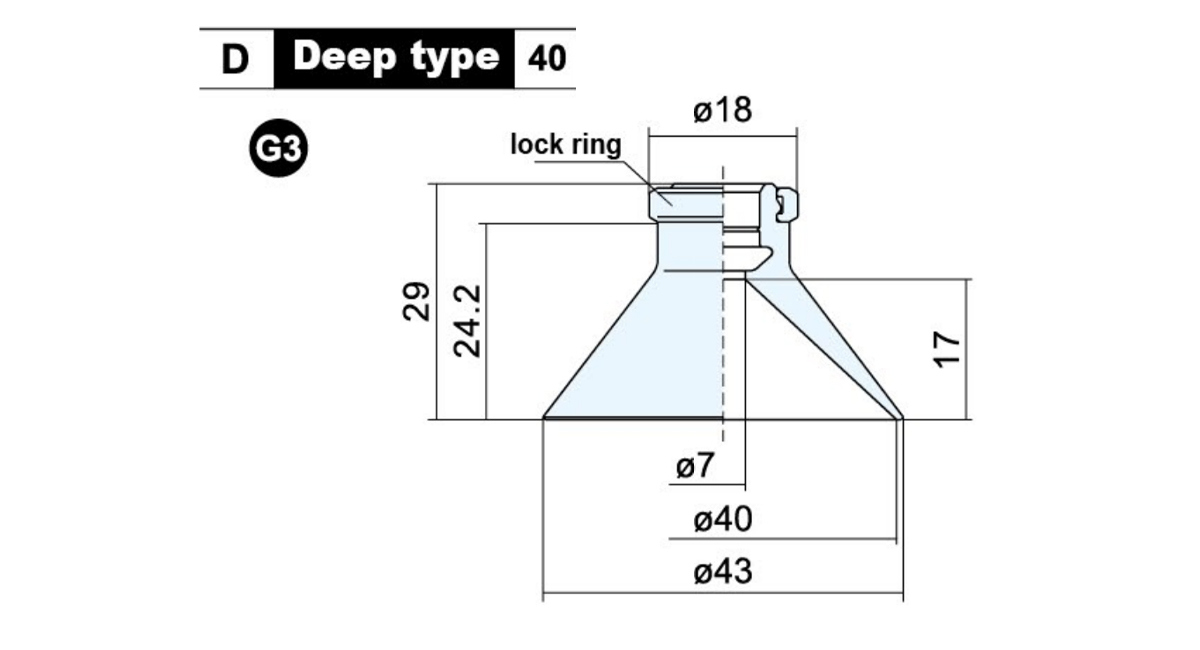

    Model Berat (g)
    C-ZP40D□ 9.3

    Model HAI ØB ØC ØD E P Y Berat (g)

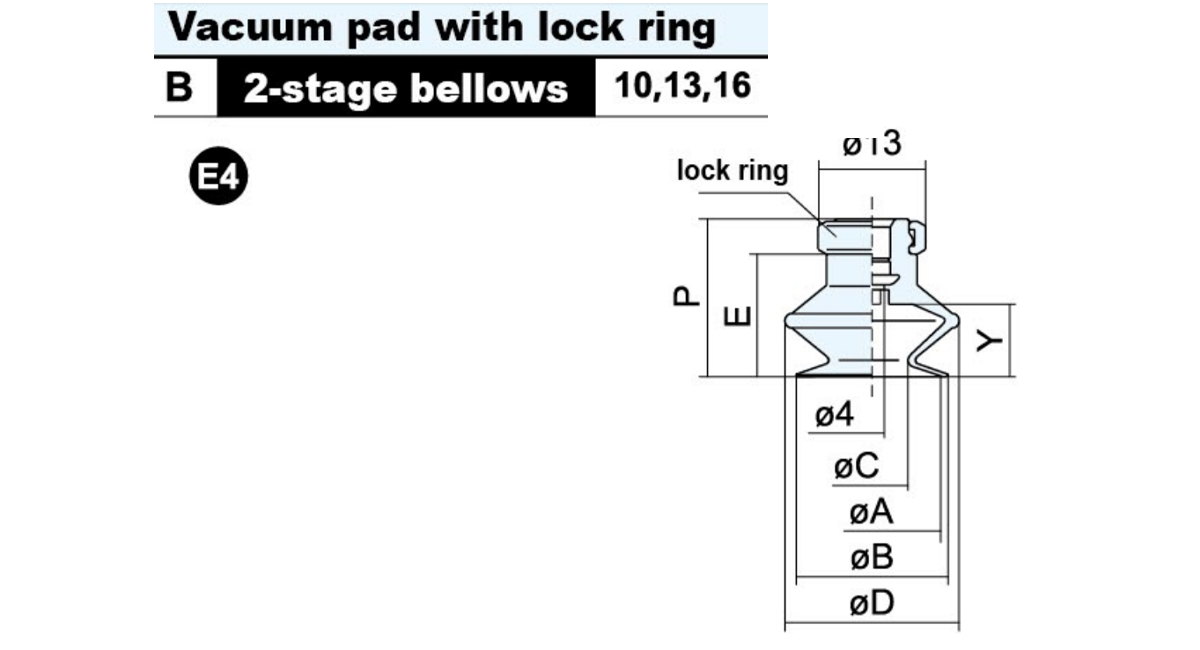

    C-ZP10B□ 10 12 6 14 11.7 16 5.5 2.8
    C-ZP13B□ 13 15 9 19 14.2 18.5 7.5 4.4
    C-ZP16B□ 16 18 10 21 15.7 20 8.5 4.7

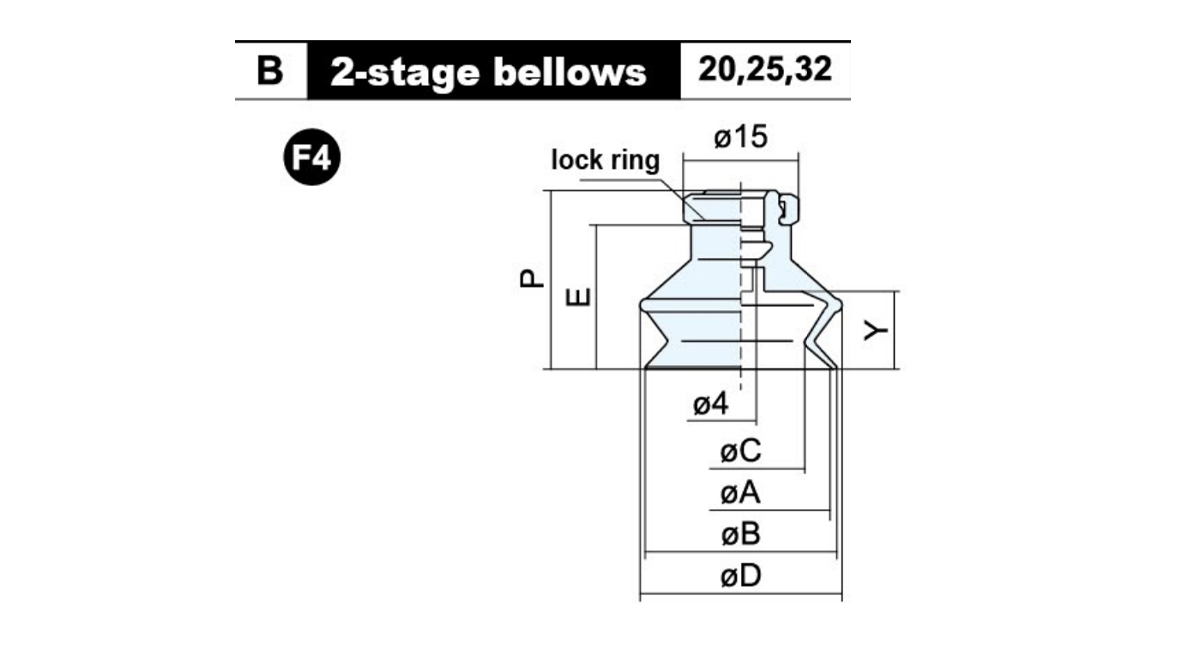

    Model HAI ØB ØC ØD E P Y Berat (g)
    C-ZP20B□ 20 22 12 25 19 23.5 10.5 5.4
    C-ZP25B□ 25 27 16 28 19.5 24 6.4
    C-ZP32B□ 32 34 19 37 24.5 29 14 8.8

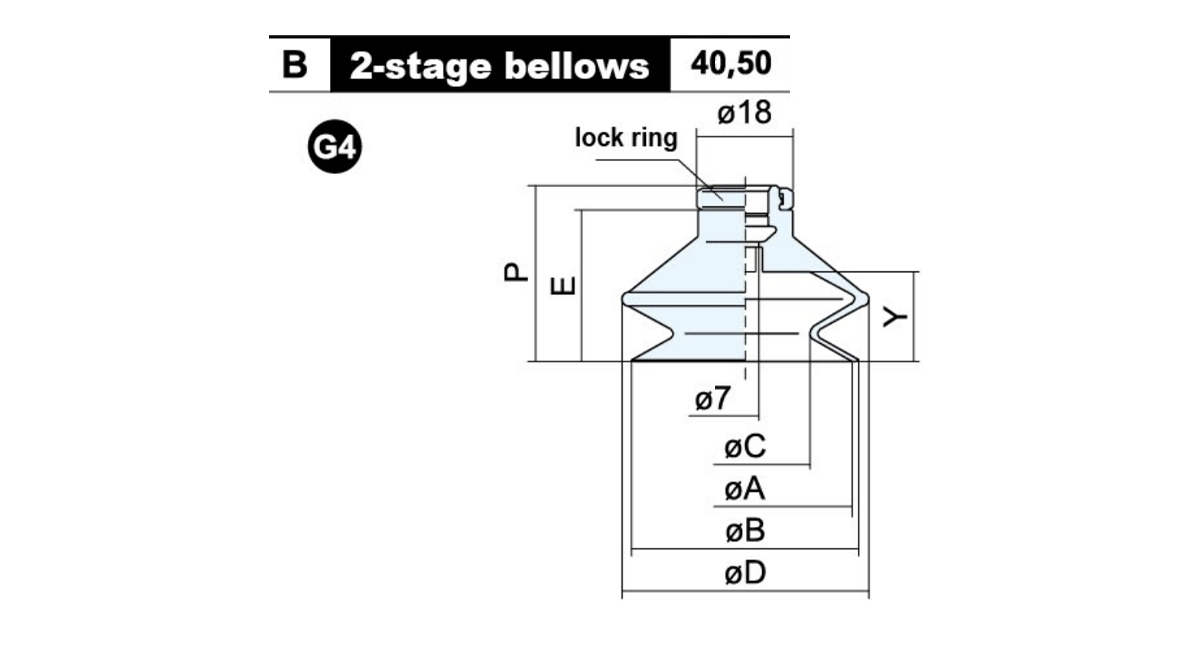

    Model HAI ØB ØC ØD E P Y Berat (g)
    C-ZP40B□ 40 43 24 48 29.2 34 16 16.3
    C-ZP50B□ 50 53 32 57 33.2 38 19 21.5

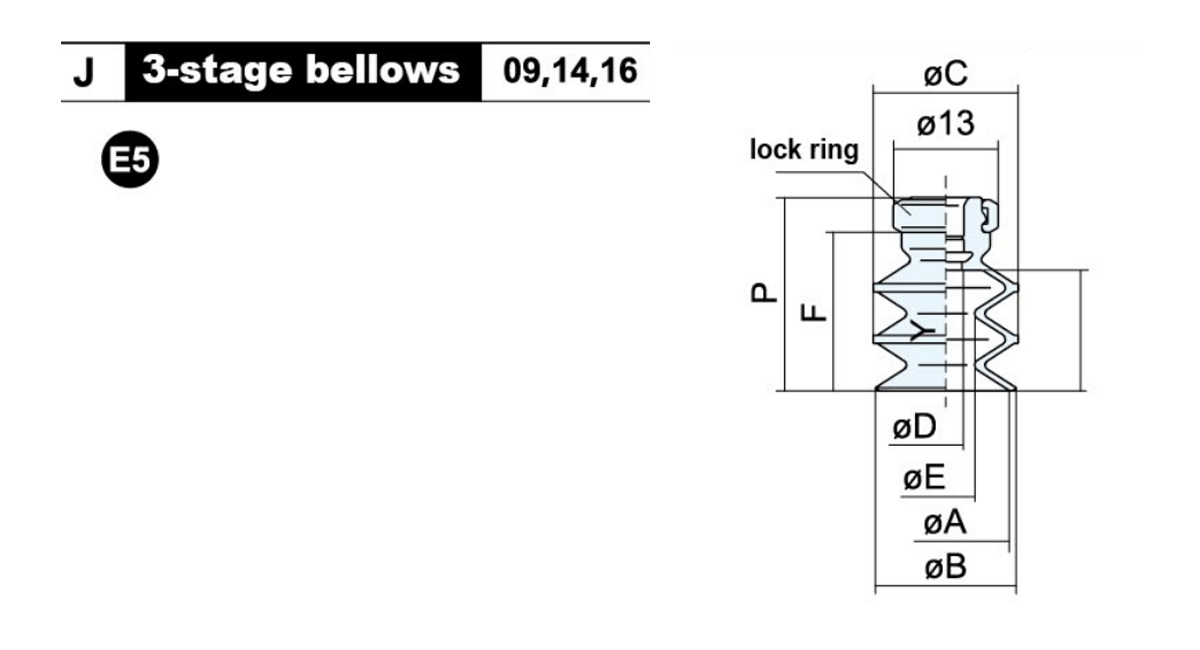

    Model HAI ØB ØC ØD HAI F P Y Berat (g)
    C-ZP09J□ 9 10 10 3 3 13.7 18 7.7 2.8
    C-ZP14J□ 14 15 15 5.2 19.7 24 15 3.3
    C-ZP16J □ 16 17.5 18 4 7.2

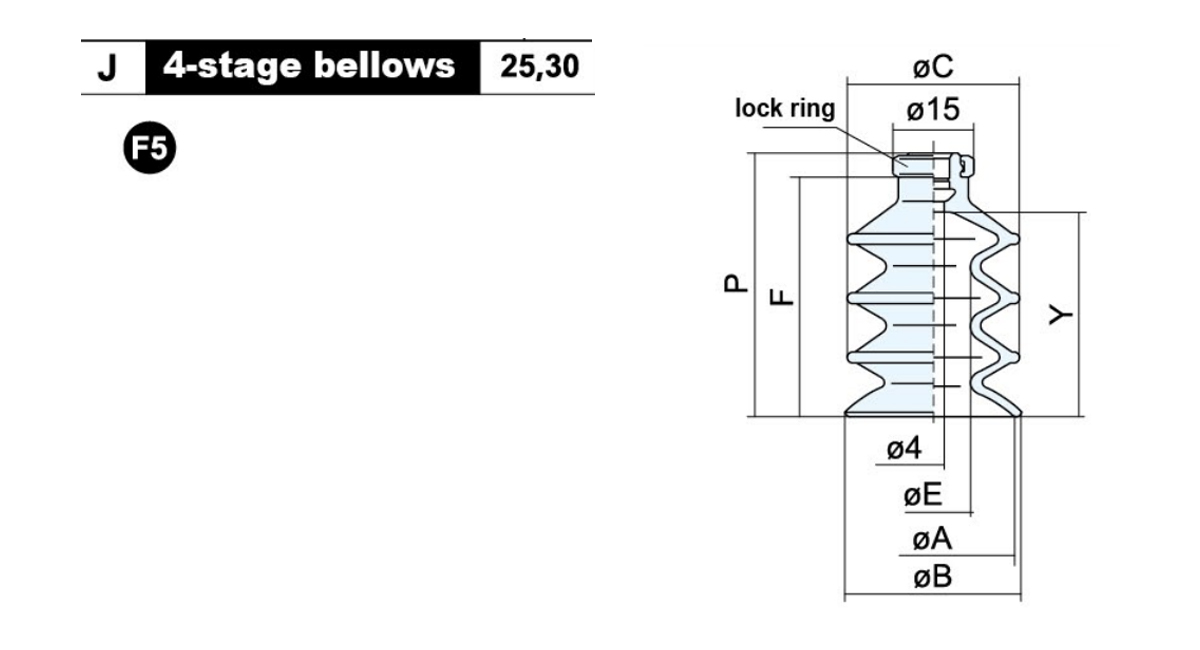

    Model HAI ØB ØC HAI F P Y Berat (g)
    C-ZP25J□ 25 26 27 10.2 38 42.5 32.5 9.1
    C-ZP30J□ 30 33 32 13.8 19.7 44.5 38 12.3

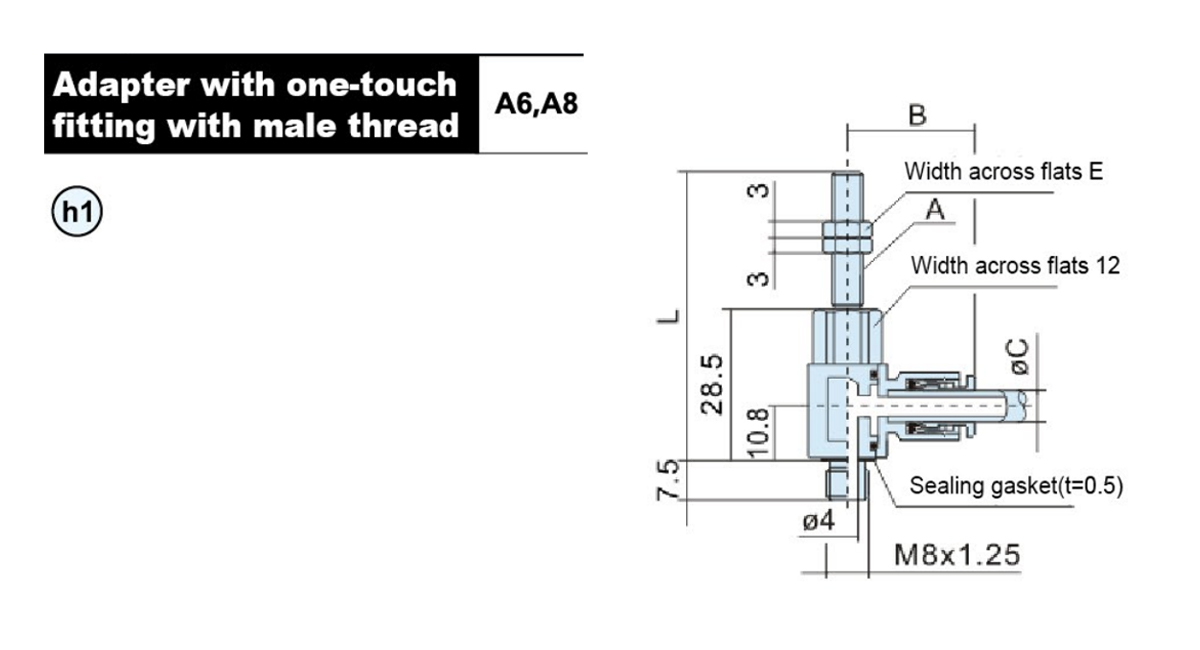

    Model A B ØC E L Berat (g)
    ZPRL-04-A6 M6×1.0 23.3 4 8 54.5 31.1
    ZPRL-06-A6 24.3 6 31.9
    ZPRL-08-A6 26.2 8 32.7
    ZPRL-04-A8 M8×1.0 23.3 4 12 44.5 33.7
    ZPRL-06-A8 24.3 6 34.1
    ZPRL-08-A8 26.2 8 35

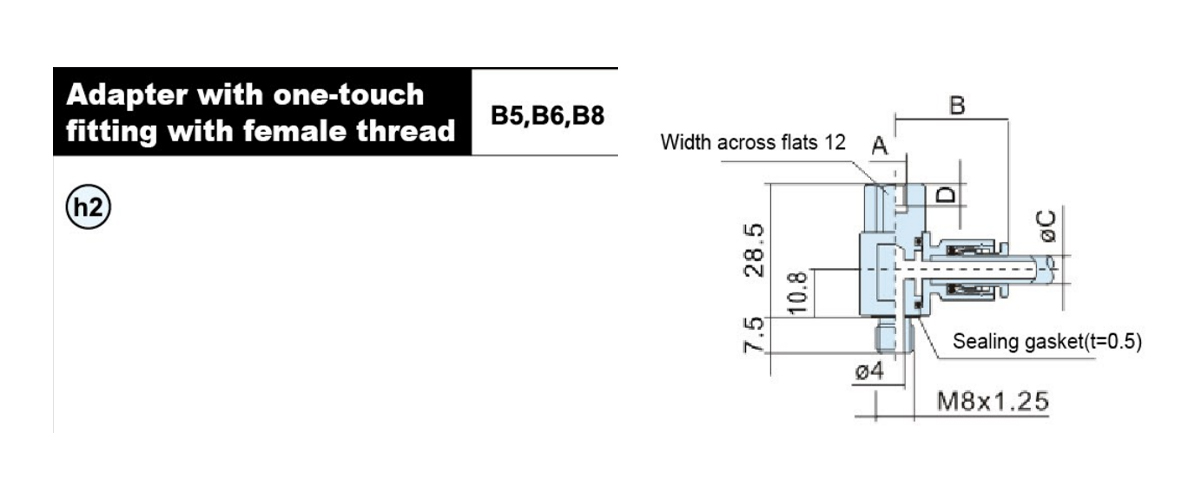

    Model A B ØC D Berat (g)
    ZPRL-04-B5 M5×0,8 23.3 4 5 24
    ZPRL-06-B5 24.3 6 24.7
    ZPRL-08-B5 26.3 8 25.3
    ZPRL-04-B6 M6×1.0 23.3 4 6 23
    ZPRL-06-B6
    ZPRL-08-B6     		24.3 6 24
    26.2 8 25
    ZPRL-04-B8
    M8×1,25     		23.3 4 8 21.8
    ZPRL-06-B8 24.3 6 22.6
    ZPRL-08-B8 26.2 8 23.4

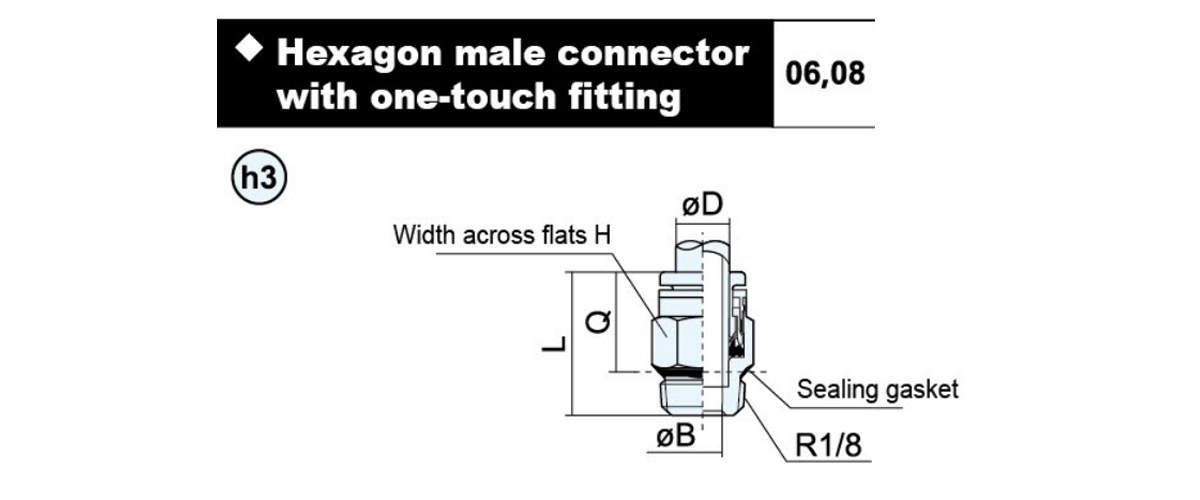

    ØD Model ØB H L Q Berat (g)
    6 KQ2H06-U01-B 5 12 19.5 14.5 6.2
    8 KQ2H08-U01-B 5.8 14 25 20.5 12.1

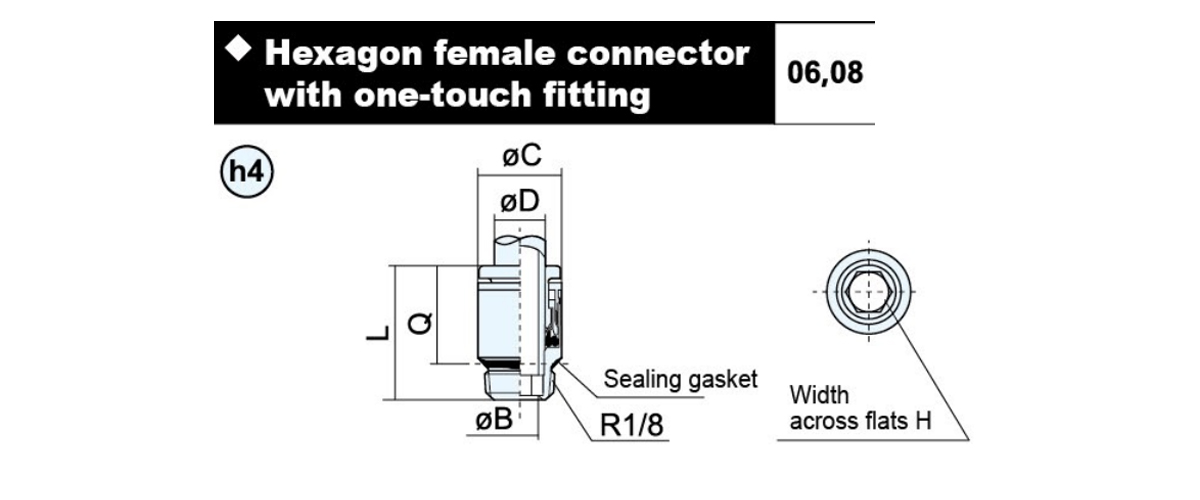

    ØD Model ØB C H L Q Berat (g)
    6 KQ2S06-U01-B 3.8 12 4 24 19 8
    8 KQ2S08-U01-B 4.8 14 5 27.5 22.5 11

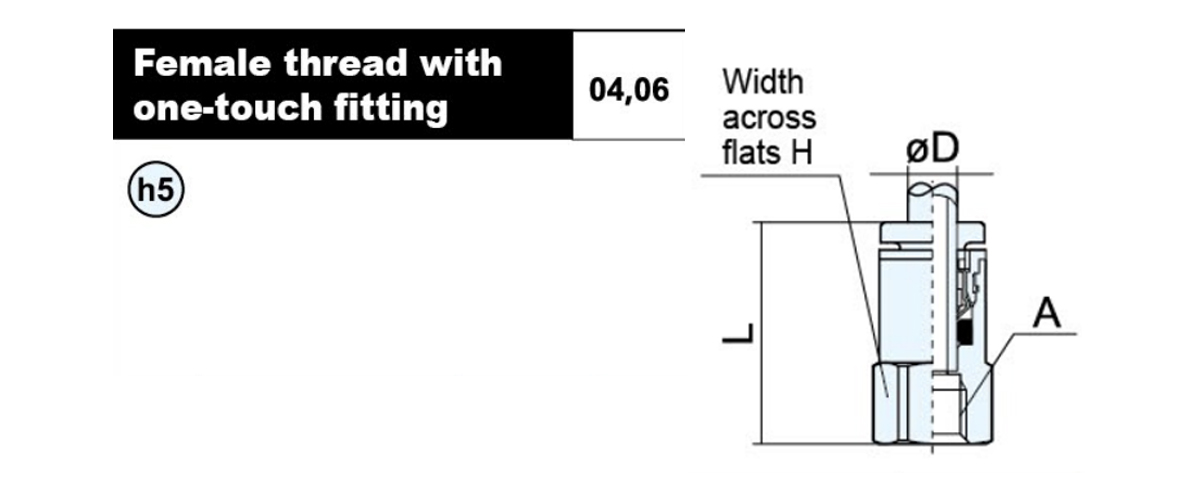

    ØD Model A H L Berat (g)
    4 KJF04-M5-B M5×0,8 8 18.8 3.8
    KJF04-M6-B M6×1.0 19.3 3.2
    6 KJF06-M5-B M5×0,8 10 18 5.2
    KJF06-M6-B M6×1.0 20 6.6
    KJF06-M8-B M8×1.0 12 21 9.6

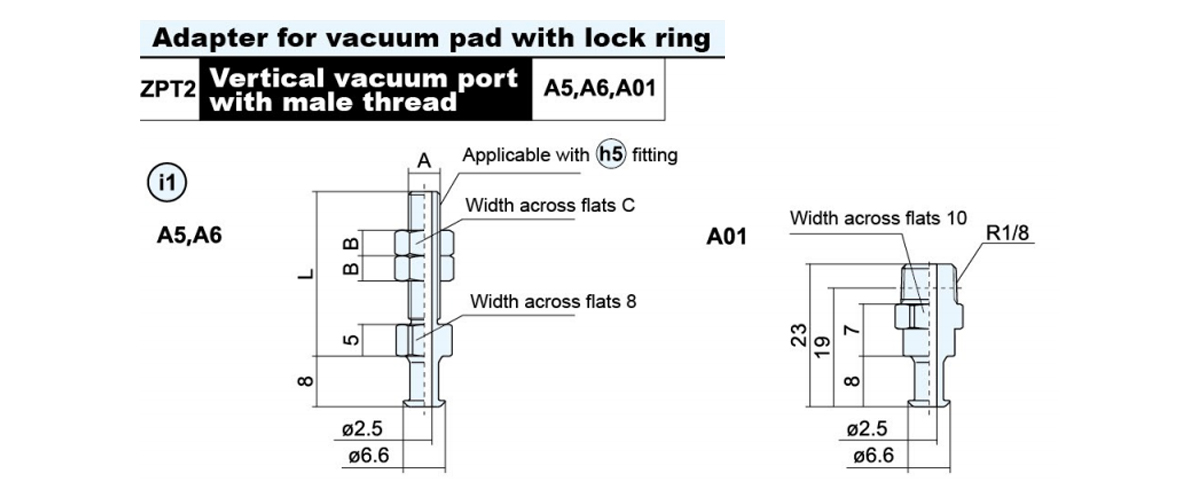

    Model Adaptor A B C L Berat (g) Bantalan yang Berlaku
    ZPT2-A5 M5×0,8 7 4 26 4.5 E1 E2 E3 E4 E5
    ZPT2-A6 M6×1.0 8 3 31 5.9
    ZPT2-A01 - - - - 8.5

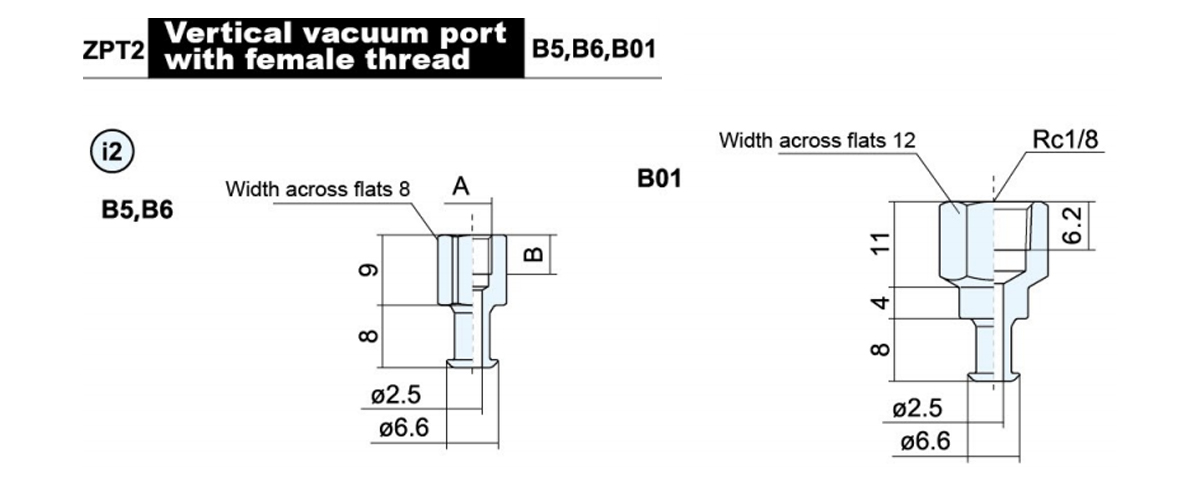

    Model Adaptor A B Berat (g) Bantalan yang Berlaku
    ZPT2-B5 M5×0,8 5 4 E1 E2 E3 E4 E5
    ZPT2-B6 M6×1.0 6 3.7
    ZPT2-B01 - - 9

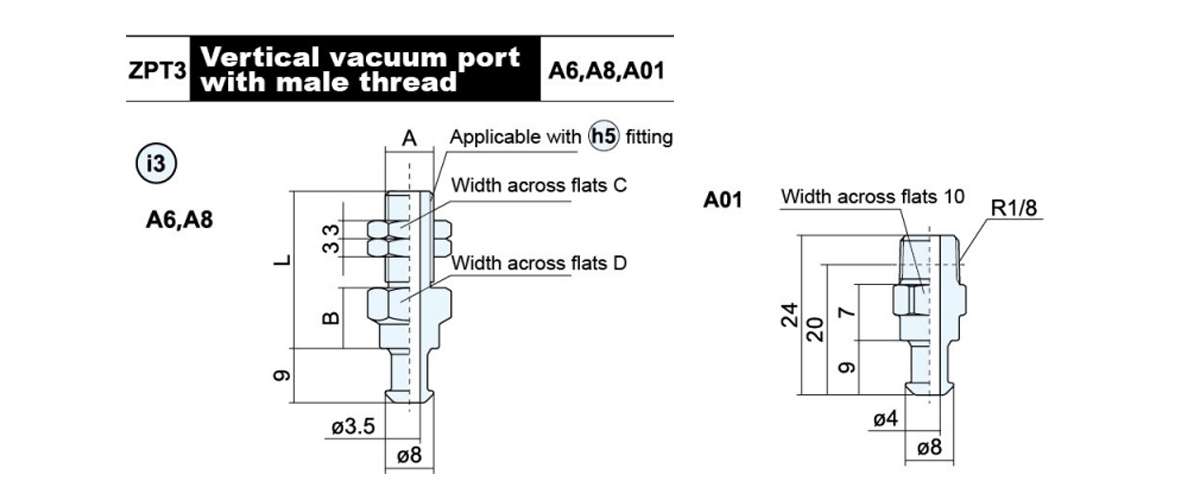

    Model Adaptor A B C D L Berat (g) Bantalan yang Berlaku
    ZPT3-A6 M6×1.0 5 8 8 31 6 F1 F2 F3 F4 F5
    ZPT3-A8 M8×1.0 10 12 12 26 13.7
    ZPT3-A01 - - - - - 8.2

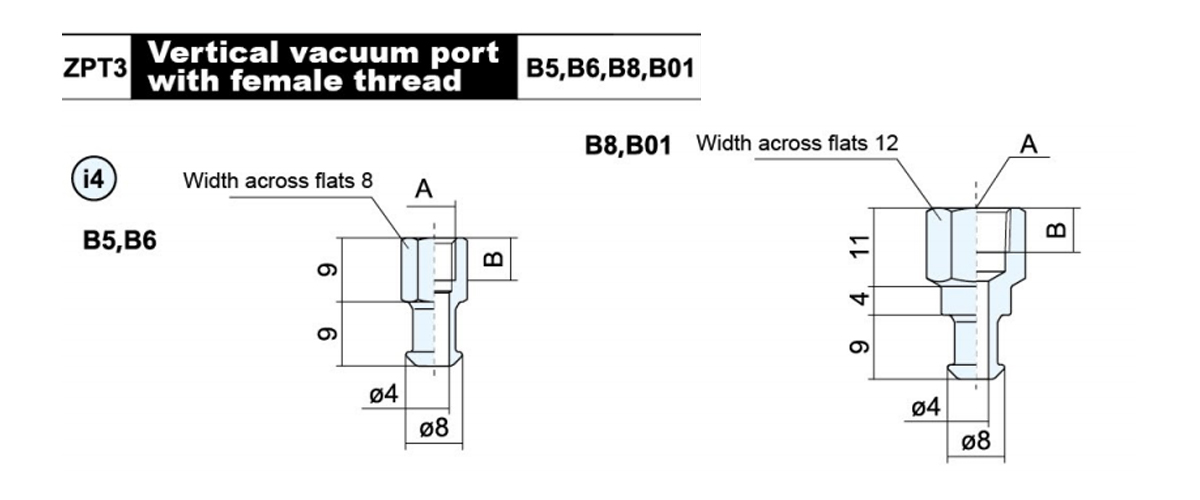

    Model Adaptor A B Berat (g) Bantalan yang Berlaku
    ZPT3-B5 M5×0,8 5 4.6 F1 F2 F3 F4 F5
    ZPT3-B6 M6×1.0 6 4.3
    ZPT3-B8 M8×1,25 8 11.4
    ZPT3-B01 RC1/8 6.2 9.6

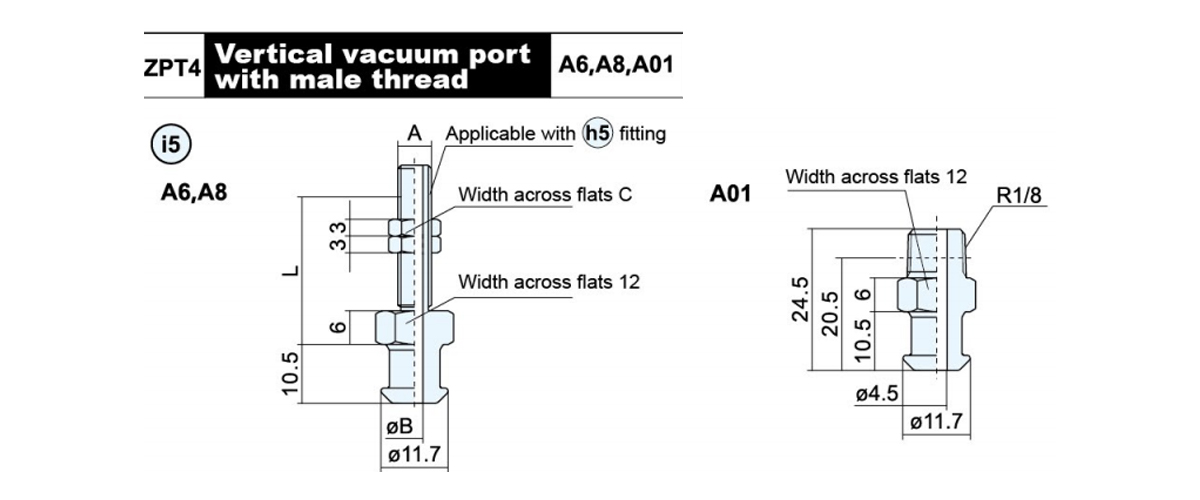

    Model Adaptor A ØB C L Berat (g) Bantalan yang Berlaku
    ZPT4-A6 M6×1.0 3.5 8 32 13.4 G1 G2 G3 G4
    ZPT4-A8 M8×1.0 4.5 12 22 13.2
    ZPT4-A01 - - - - 13.1

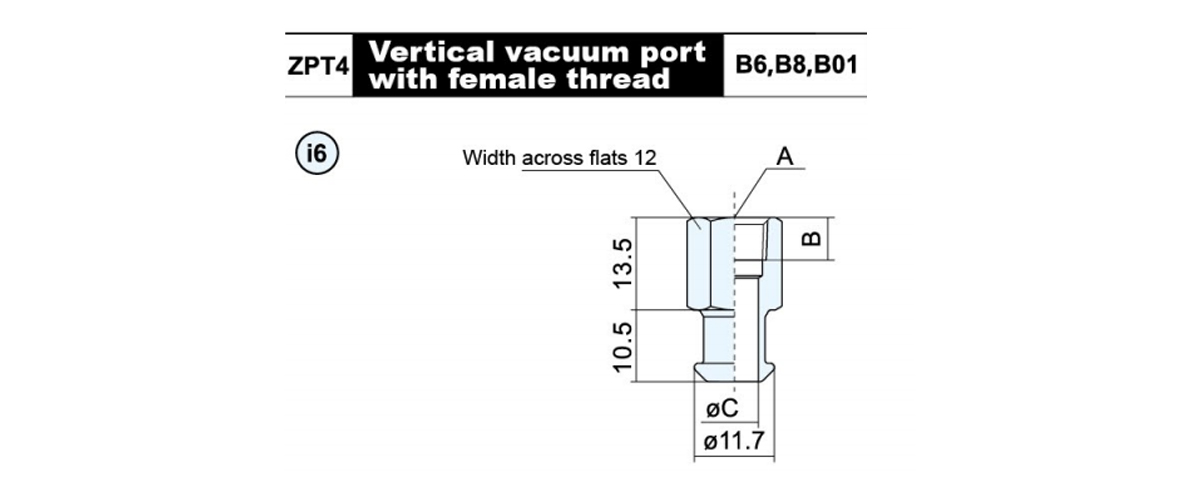

    Model Adaptor A B ØC Berat (g) Bantalan yang Berlaku
    ZPT4-B6 M6×1.0 6 4.5 17.4 G1 G2 G3 G4
    ZPT4-B8 M8×1,25 8 6.8 14.9
    ZPT4-B01 RC1/8 6.2 10.7

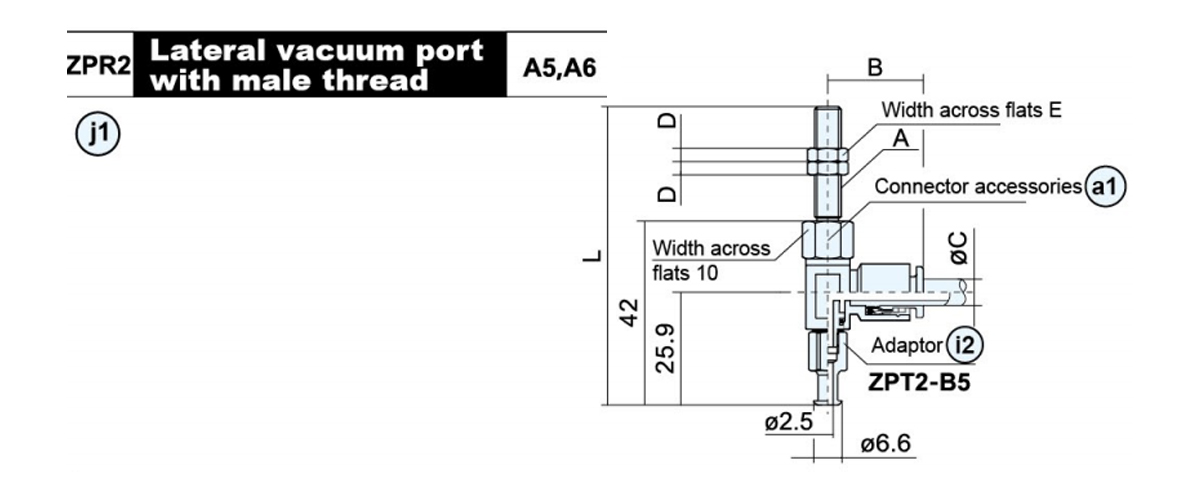

    Model Adaptor A B ØC D E L Berat (g) Model konektor
    aksesoris     		Bantalan yang Berlaku
    ZPR2-04-A5 M5×0,8 20.6 4 4 7 63 21.5 ZPRS-04-A5 E1 E2 E3 E4 E5
    ZPR2-06-A5 21.6 6 22.3 ZPRS-06-A5
    ZPR2-04-A6 M6×1.0 20.6 4 3 8 68 22.7 ZPRS-04-A6
    ZPR2-06-A6 21.6 6 23.5 ZPRS-06-A6

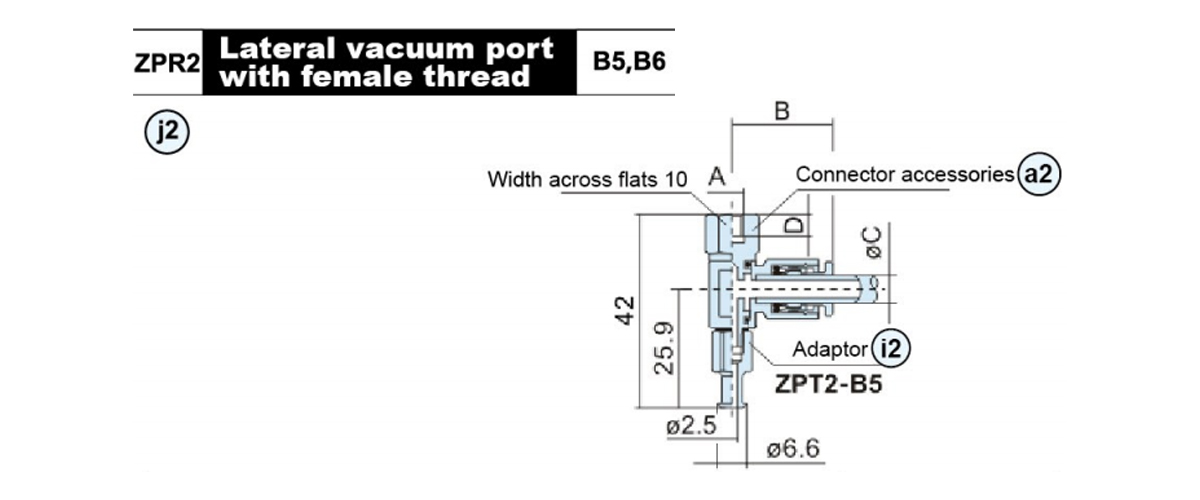

    Model Adaptor A B ØC D Berat (g) Model konektor
    aksesoris     		Bantalan yang Berlaku
    ZPR2-04-B5 M5×0,8 20.6 4 4 15.6 ZPRS-04-B4 E1 E2 E3 E4 E5
    ZPR2-06-B5 21.6 6 16.3 ZPRS-06-B4
    ZPR2-04-B6 M6×1.0 20.6 4 5 15.7 ZPRS-04-B5
    ZPR2-06-B6 21.6 6 16.4 ZPRS-06-B5

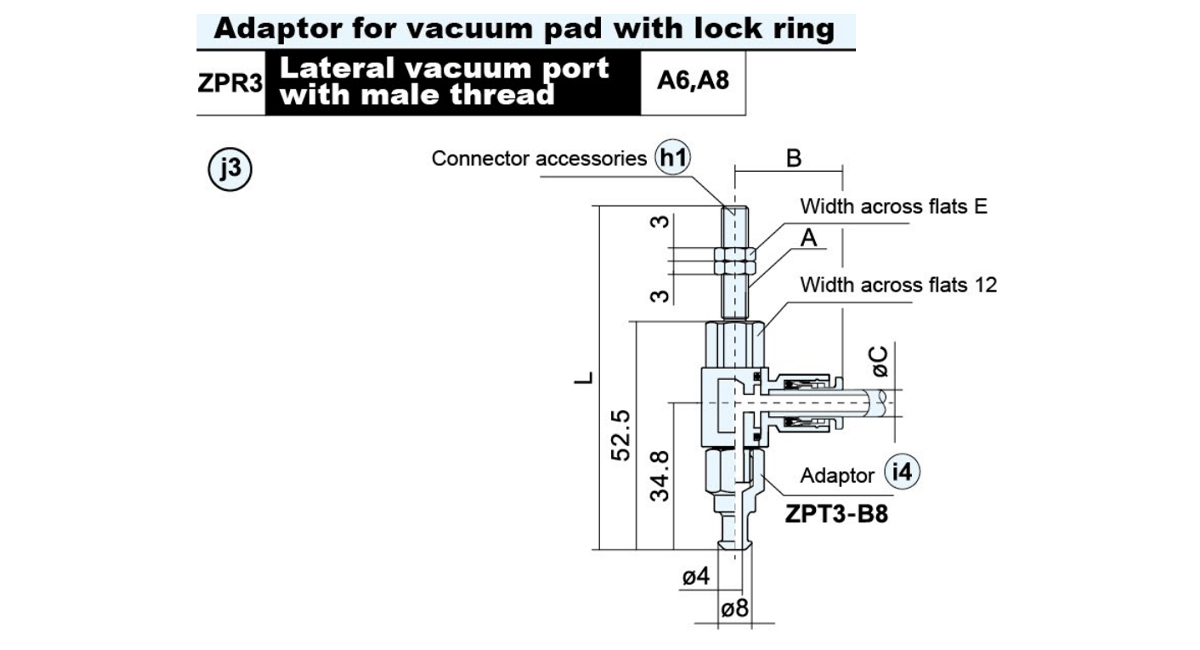

    Model A B ØC E L Berat (g) Bantalan yang Berlaku
    ZPR3-04-A6 M6×1.0 23.3 4 8 78.5 42.4 F1 F2 F3 F4 F5
    ZPR3-06-A6 24.3 6 43.2
    ZPR3-08-A6 26.2 8 44.1
    ZPR3-04-A8 M8×1.0 23.3 4 12 68.5 45
    ZPR3-06-A8 24.3 6 45.5
    ZPR3-08-A8 26.2 8 46.7

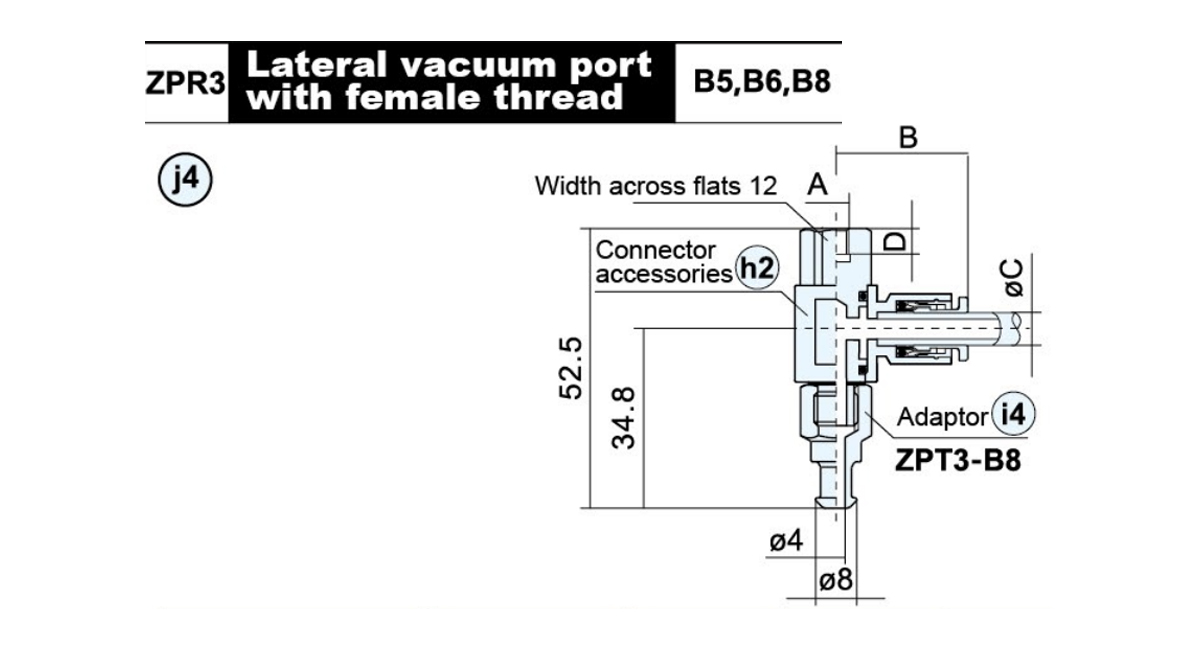

    Model A B ØC D Berat (g) Bantalan yang Berlaku
    ZPR3-04-B5 M5×0,8 23.3 4 5 35.5 F1 F2 F3 F4 F5
    ZPR3-06-B5 24.3 6 36.1
    ZPR3-08-B5 26.3 8 36.7
    ZPR3-04-B6 M6×1.0 23.3 4 6 34.4
    ZPR3-06-B6 24.3 6 35.1
    ZPR3-08-B6 26.2 8 36.1
    ZPR3-04-B8 M8×1,25 23.3 4 8 33.1
    ZPR3-06-B8 24.3 6 33.9
    ZPR3-08-B8 26.2 8 34.5

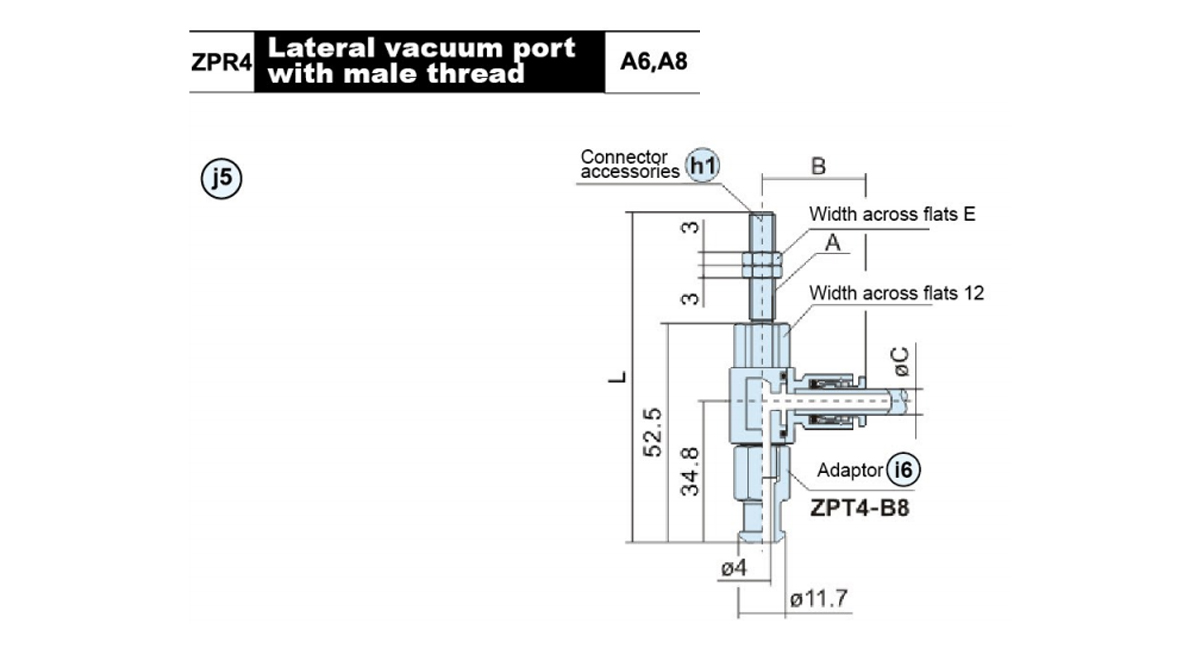

    Model A B ØC E L Berat (g) Bantalan yang Berlaku
    ZPR4-06-A6 M6×1.0 24.3 6 8 78.5 46.4 G1 G2 G3 G4
    ZPR4-08-A6 26.2 8 47.3
    ZPR4-06-A8 M8×1.0 24.3 6 12 68.5 48.8
    ZPR4-08-A8 26.2 8 50

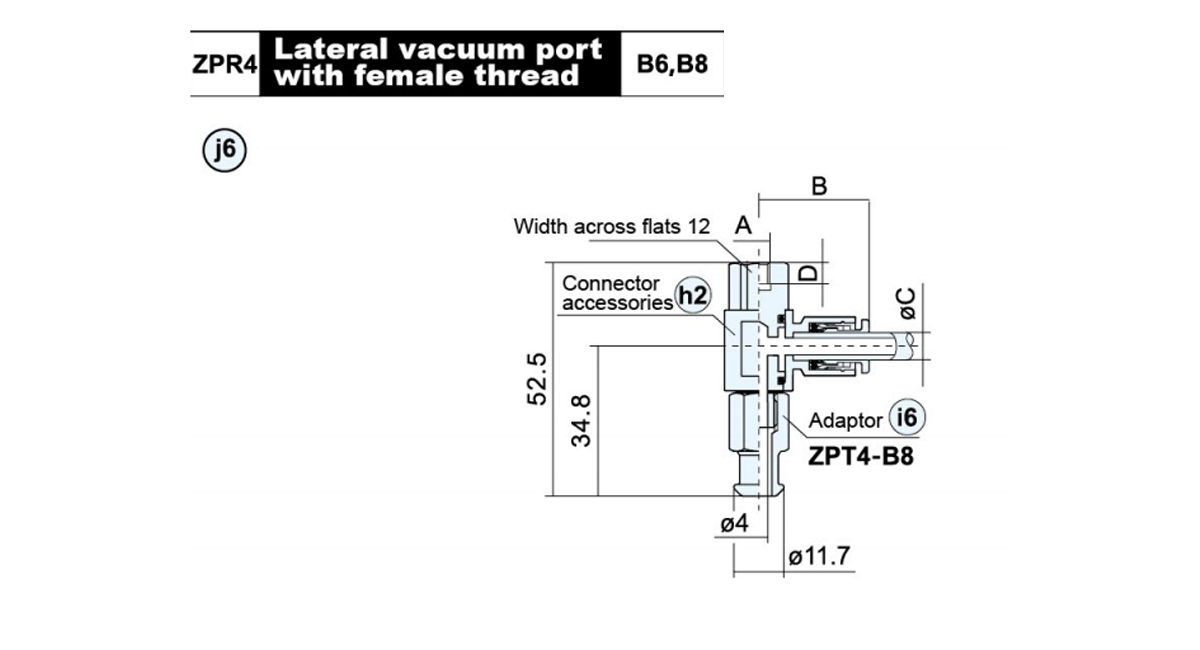

    Model A B ØC D Berat (g) Bantalan yang Berlaku
    ZPR4-06-B6 M6×1.0 24.3 6 6 39.6 G1 G2 G3 G4
    ZPR4-08-B6 26.2 8 39.5
    ZPR4-06-B8 M8×1,25 24.3 6 8 37.2
    ZPR4-08-B8 26.2 8 37.8

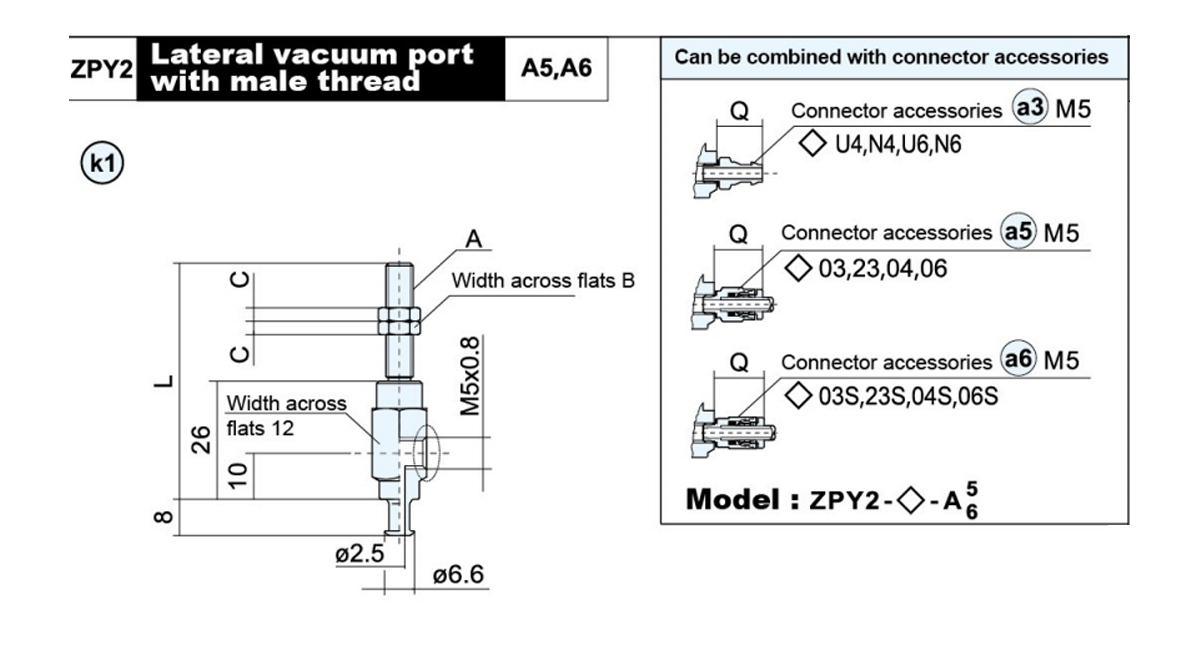

    Model A B C L Berat (g) Bantalan yang Berlaku
    ZPY2-B5-A5 M5×0,8 7 4 47 27.3 E1 E2 E3 E4 E5
    ZPY2-B5-A6 M6×1.0 8 3 52 28.4

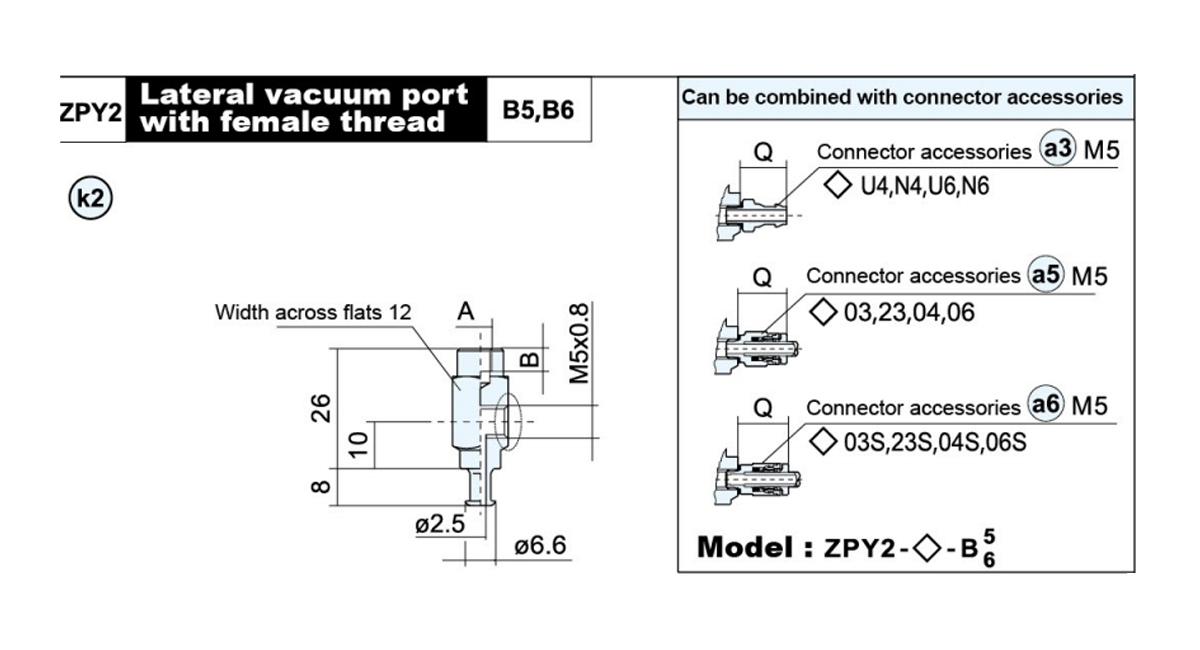

    Model A B Berat (g) Bantalan yang Berlaku
    ZPY2-B5-B5 M5×0,8 5 21 E1 E2 E3 E4 E5
    ZPY2-B5-B6 M6×1.0 6 20.6

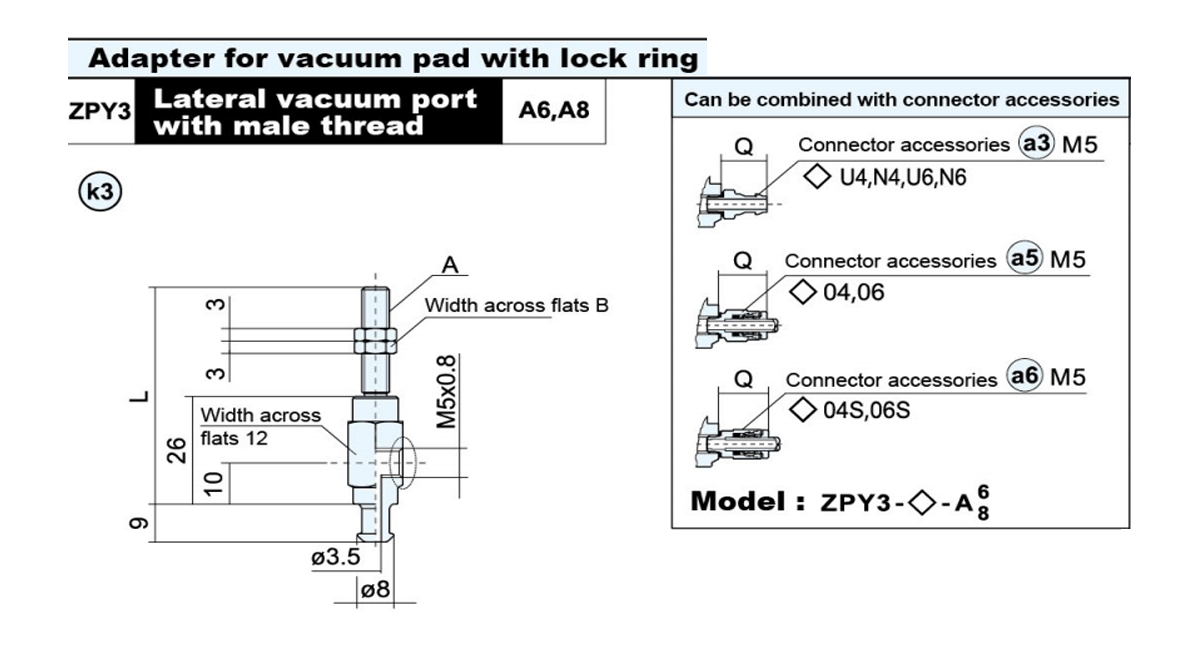

    Model Adaptor A B L Berat (g) Bantalan yang Berlaku
    ZPY3-B5-A6 M6×1.0 8 54 31.4 F1 F2 F3 F4 F5
    ZPY3-B5-A8 M8×1.0 12 44 34.4

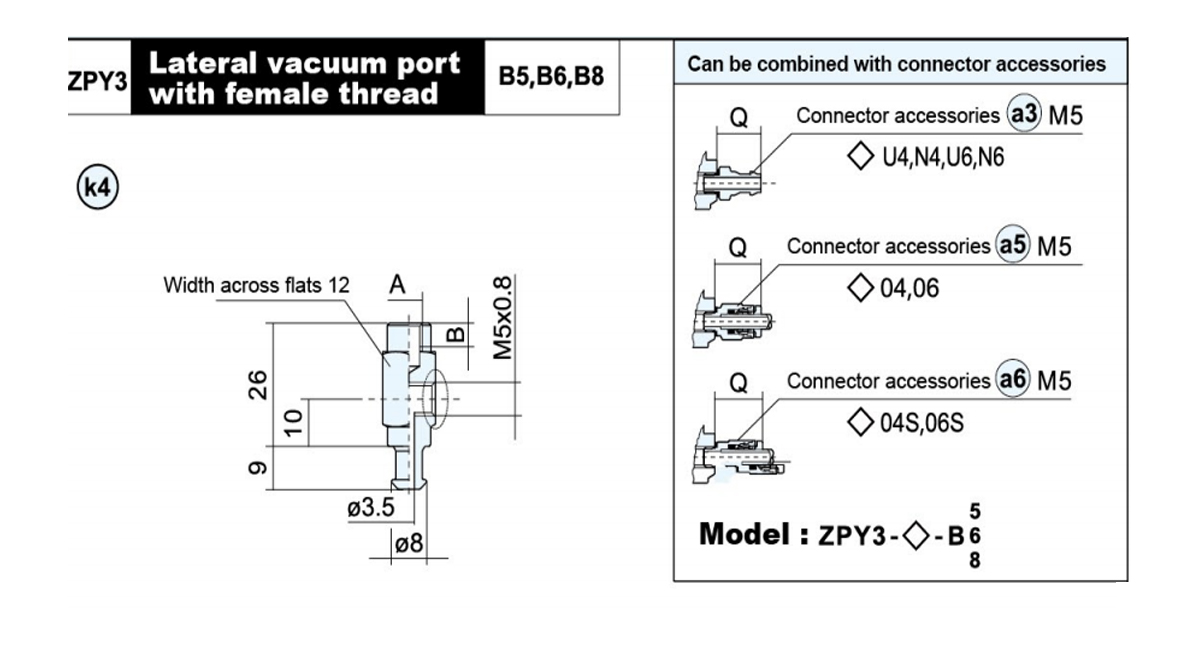

    Model Adaptor A B Berat (g) Bantalan yang Berlaku
    ZPY3-B5-B5 M5×0,8 5 23.5 F1 F2 F3 F4 F5
    ZPY3-B5-B6 M6×1.0 6 23.8
    ZPY3-B5-B8 M8×1,25 8 21.7

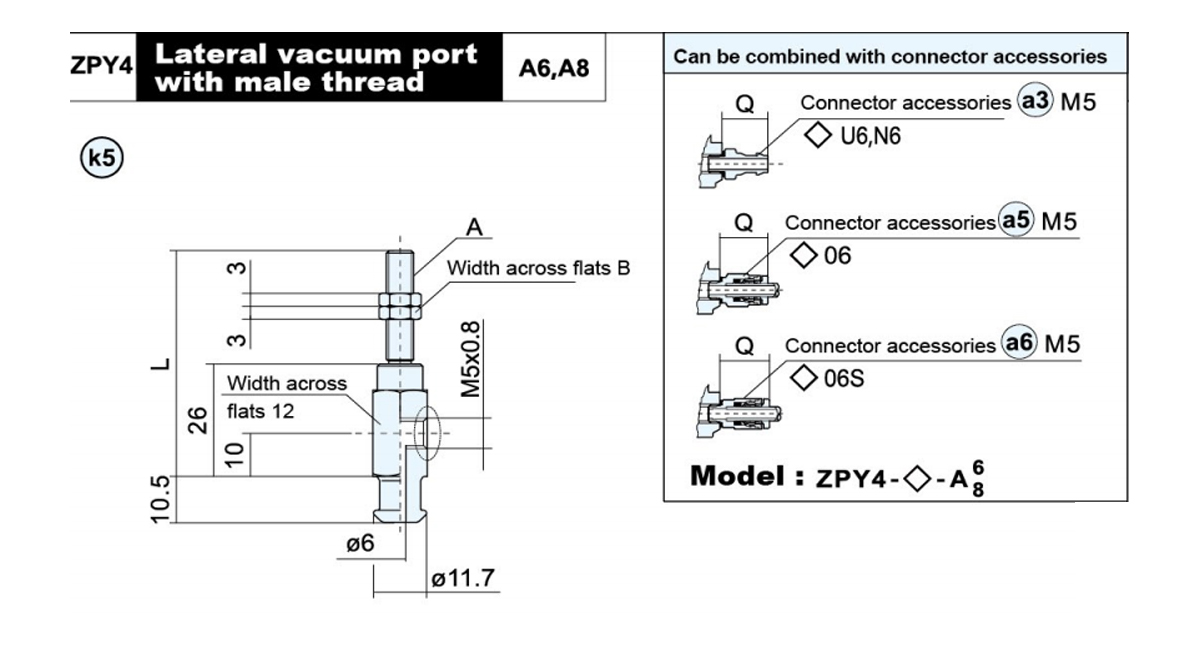

    Model Adaptor A B L Berat (g) Bantalan yang Berlaku
    ZPY4-B5-A6 M6×1.0 8 54 35.9 G1 G2 G3 G4
    ZPY4-B5-A8 M8×1.0 12 44 38.9

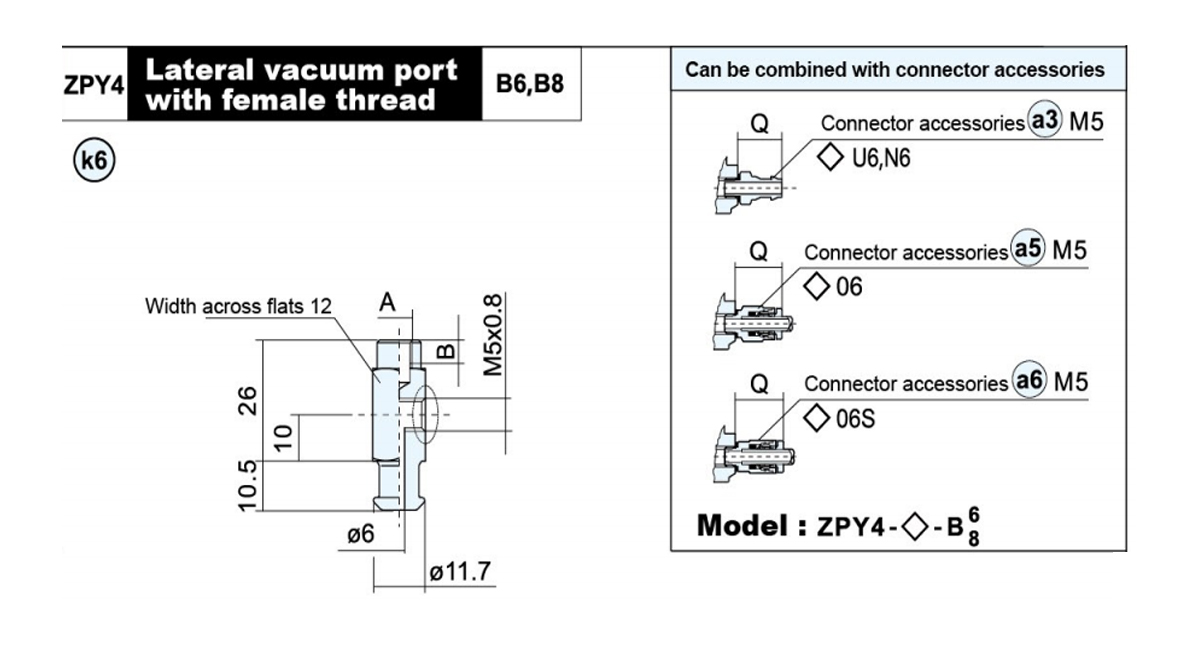

    Model Adaptor A B Berat (g) Bantalan yang Berlaku
    ZPY4-B5-B6 M6×1.0 6 28.1 G1 G2 G3 G4
    ZPY4-B5-B8 M8×1,25 8 26.1

    Model B C L ●berat  (gram)
    J K
    ZPB2-●10-B5 10 23 47 19.6 19.2
    ZPB2-●20-B5 20 51 85 29 27.8
    ZPB2-●30-B5 30 95 30.8 29.6
    ZPB2-●40-B5 40 77 131 41.4 41.6
    ZPB1-●50-B5 50 141 42 43

    Model

    A

    		B C D L ●berat(g)
    J K
    ZPB3-●10-B5 M5×0,8 10 50 10 77 68 64.2
    ZPB3-●20-B5 20 81 68.8 67
    ZPB3-●30-B5 30 91 71.6 71.4
    ZPB3-●50-B5 50 75 136 97.5 97.6
    ZPB3-●10-B01 RC1/8 10 50 12 78.5 70.4 66.6
    ZPB3-●20-B01 20 84 69.8 67
    ZPB3-●30-B01 30 94 72.6 71
    ZPB3-●50-B01 50 75 139 97.2 95
    ●Jenis kompensator tinggi: Berputar(J),Tidak dapat berputar(K)    ■ Langkah penyangga (mm):10,20,30,50

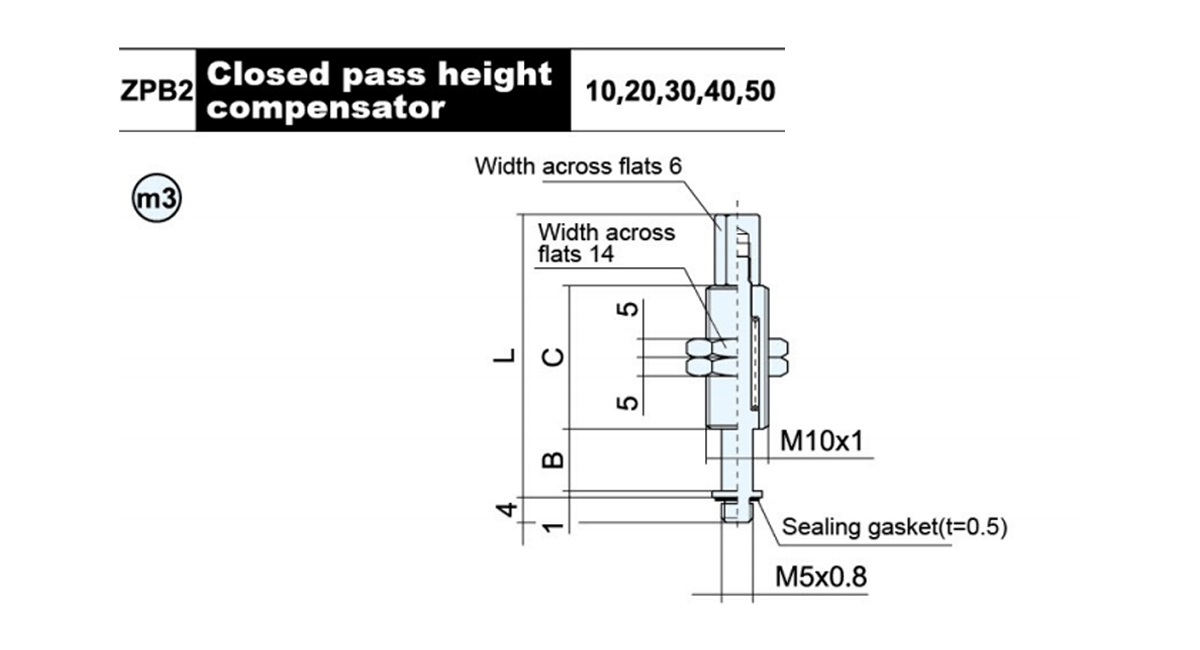

    Model B C L ●berat  (gram)
    J K
    ZPB2-●10 10 23 45 19.7 20
    ZPB2-●20 20 51 83 33.8 30
    ZPB2-●30 30 93 32.3 31.7
    ZPB2-● 40 40 77 129 44.3 44.3
    ZPB2-●50 50 139 45.6 41.6

    ●Jenis kompensator tinggi: Berputar(J),Tidak dapat berputar(K)
    ■Langkah penyangga (mm):10,20,30,40,50

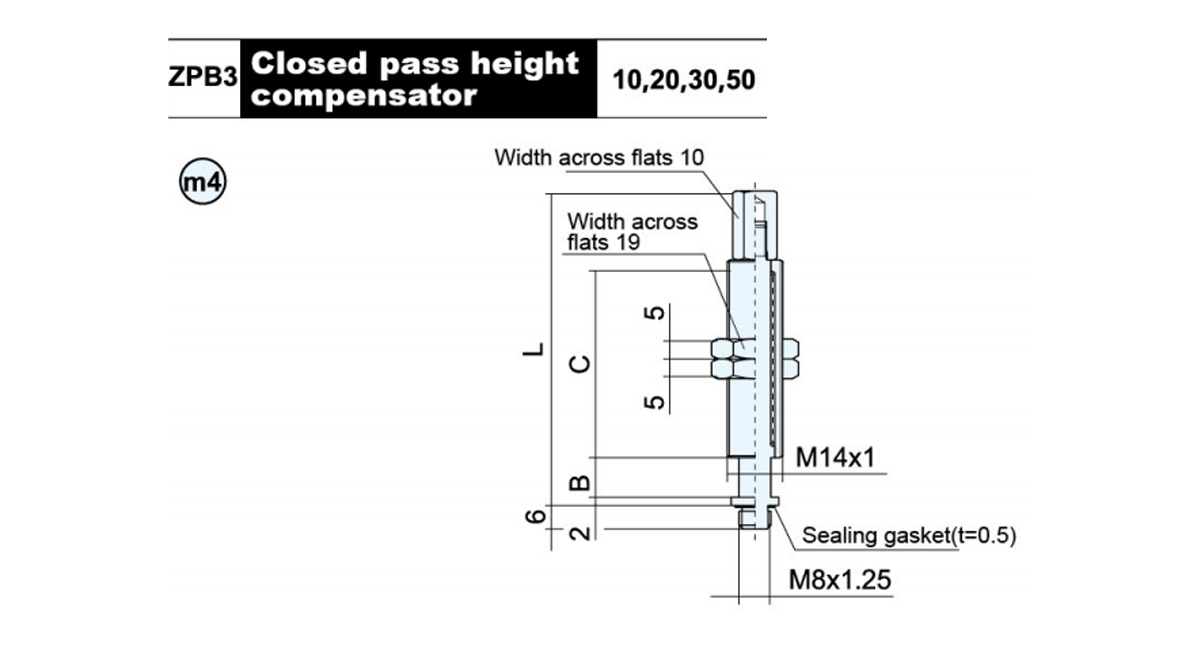

    Model B C L ●berat(g)
    J K
    ZPB3-●10 10 50 80 80.2 74.4
    ZPB3-●20 20 77 69.9 71.2
    ZPB3-●30 30 87 77.8 77
    ZPB3-●50 50 75 132 103.8 105.8
    ●Jenis kompensator tinggi: Berputar(J),Tidak dapat berputar(K)■Buffer stroke(mm):10,20,30,50
