Katup Buang Cepat Seri ASV
  • Katup Buang Cepat Seri ASV
Katup Kontrol Aliran/Katup Periksa

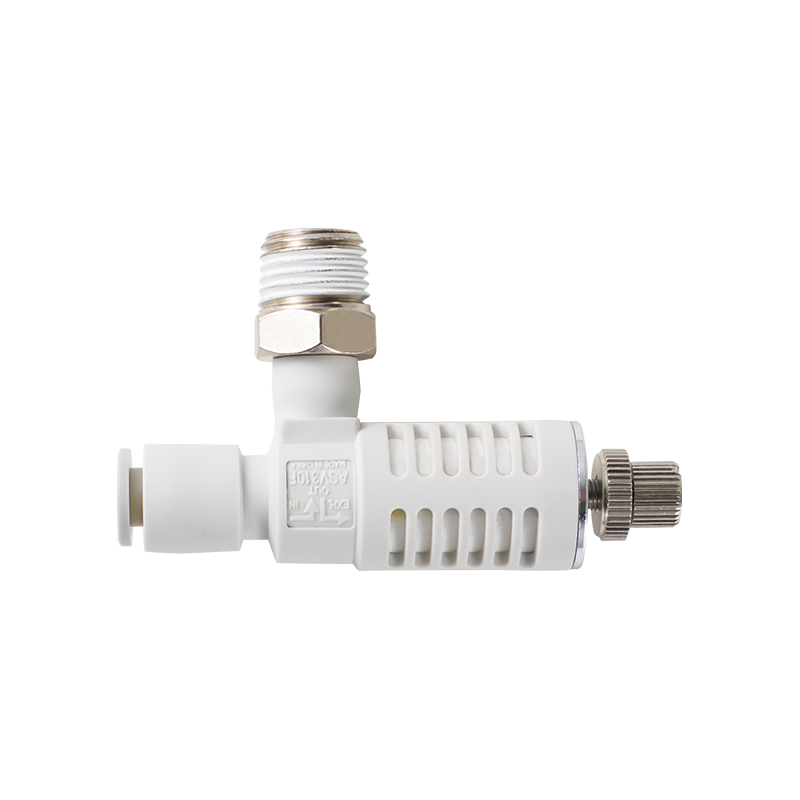

Katup Buang Cepat Seri ASV

Quick exhaust valve seri ASV merupakan katup khusus yang digunakan untuk mempercepat proses pembuangan aktuator pada sistem pneumatik. Ini mempersingkat waktu respons reset silinder atau komponen pneumatik dengan mengoptimalkan jalur pembuangan dan meningkatkan kinerja dinamis sistem.

Fitur inti
Optimalisasi jalur pembuangan

Buat saluran resistansi rendah langsung ke atmosfer untuk memastikan pelepasan tekanan gas tanpa hambatan di rongga bagian dalam aktuator dan menghilangkan penundaan tindakan yang disebabkan oleh tekanan balik.


Desain fungsional terintegrasi

Badan katup tunggal mengintegrasikan fungsi ganda pengalihan perbedaan tekanan masuk dan pembuangan cepat, tanpa memerlukan sirkuit kontrol eksternal yang rumit, sehingga menyederhanakan struktur sistem.


Adaptasi kondisi kerja

Struktur keseimbangan dinamis internal beradaptasi dengan fluktuasi tekanan udara dan mempertahankan karakteristik gas buang yang stabil dalam kondisi start-stop atau mutasi beban yang sering.


Peningkatan efisiensi sistem

Dengan memperpendek siklus pembuangan dan mengurangi waktu idle peralatan, laju siklus dan efisiensi pemanfaatan energi peralatan pneumatik secara tidak langsung meningkat.


Mekanisme mitigasi kesalahan

Secara otomatis beralih ke mode pembuangan ketika pasokan udara terganggu untuk menghindari perpindahan aktuator yang tidak terkendali karena tekanan sisa.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Katup Periksa Seri AK
BERIKUTNYA：Katup Kontrol Kecepatan Seri ASP Dengan Katup Periksa yang Dioperasikan Pilot
  • Model ASV120F ASV220F ASV310F··410F ASV510F
    Cairan yang digunakan Udara
    Ketahanan tekanan terjamin 1.5MPa
    Tekanan operasi maksimum 1MPa
    Tekanan operasi minimum 0,1MPa
    Suhu lingkungan dan suhu cairan -5 hingga 60°C (tetapi tidak beku)
    Catatan 1 Bahan pipa yang sesuai Nilon, nilon lembut, poliuretan
    Opsional Mur pengunci berbentuk lingkaran Dengan pelindung percikan, mur pengunci bulat
    Catatan 1) Perhatikan tekanan pengoperasian maksimum nilon lembut dan poliuretan.

    Katup buang cepat dan katup throttle buang terintegrasi. Dapat digunakan untuk penggerak silinder berkecepatan tinggi.
    ●Sekitar 2 kali luas penampang efektif (dibandingkan dengan katup pengatur kecepatan)
    Model yang Sesuai: ASV310F, 410F, 510F
    ● Dilengkapi dengan peredam dan konektor ganti cepat
    ● Badan katup resin tahan api merupakan standar (spesifikasi UL V-0)
    Model yang Sesuai: ASV310F, 410F, 510F
    ● Semua bagian kuningan dilapisi nikel secara elektrolitik

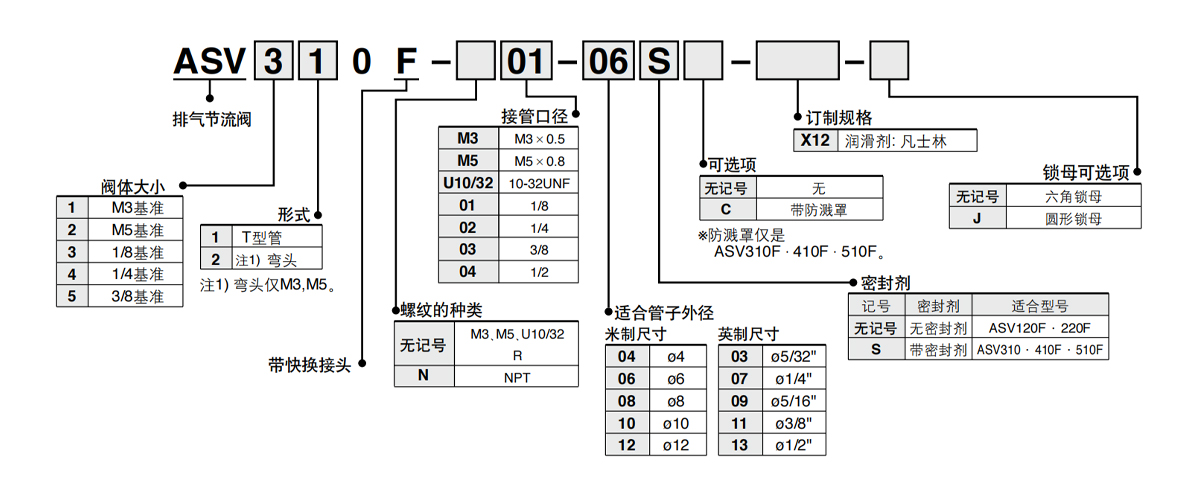

  • Model Diameter pengambilalihan Cocok untuk pipa diameter luar (mm) Aliran kecepatan suara dm³/(s ·bar) Rasio tekanan kritis
    4 6 8 10 12 5132” 1/4" 5/16" 3/8" 1/2" TIDAK- KELUAR KELUAR-EXH MASUK- KELUAR KELUAR-EXH.
    ASV120F-M3 M3×0,5 ● 0.06 0.06 0.25 0.15
    ASV220F-M5 M5×0,8 ● ● 0.26 0.26
    ASV310F-01 R1/8 ● ● 1.4 1.6 0.35
    ASV310F-02 R1/4 ● ● 1.4 1.6
    ASV410F-01 R1/8 ● ● 2.7 2.8
    ASV410F-02 R1/4 ● ● 2.7 2.8
    ASV410F-03 R3/8 ● ● 2.7 2.8
    ASV510F-02 R1/4 ● ● 4.6 5.4
    ASV510F-03 R3/8 ● ● 5.4 5.8
    ASV510F-04 R1/2 ● 5.4 5.8
    ASV220F-U10/32 10-32UNF ● 0.26 0.26 0.15
    ASV310F-N01 NPT1/8 1.4 1.6 0.35
    ASV310F-N02 NPT1/4 ● 1.4 1.6
    ASV410F-N01 NPT1/8 ● ● 2.7 2.8
    ASV410F-N02 NPT1/4 ● ● 2.7 2.8
    ASV410F-N03 NPT3/8 ● ● 2.7 2.8
    ASV510F-N02 NPT1/4 ● ● 4.6 5.4
    ASV510F-N03 NPT3/8 ● ● 5.4 5.8
    ASV510F-N04 NPT1/2 ● ● 5.4 5.8

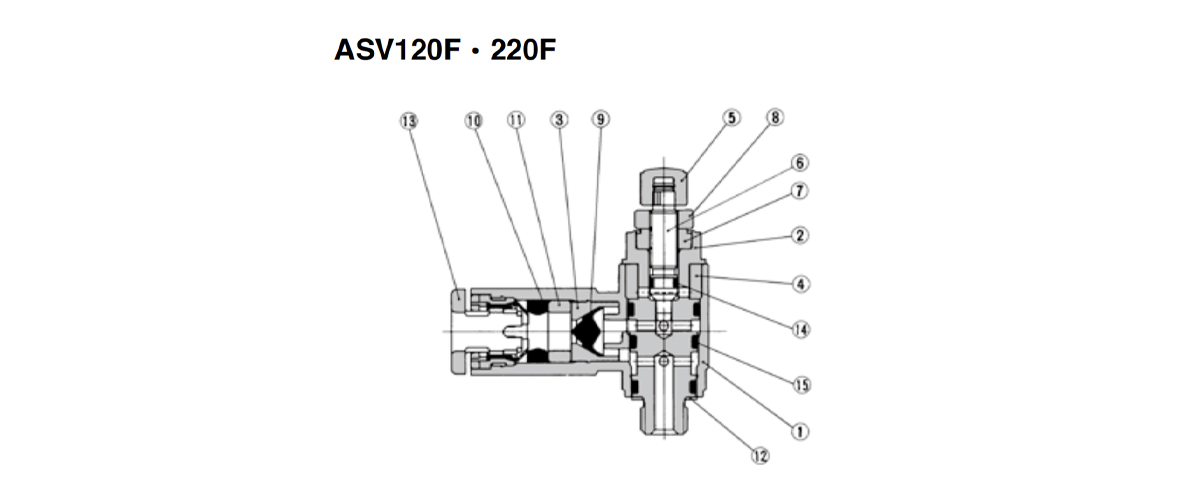

  • Bagian komponen
    Nomor Nama bagian Bahan Catatan
    1 Badan katup A PBT
    2 Badan katupB Catatan Kuningan 1) Pelapisan nikel tanpa listrik
    3 Cincin dudukan katup Kuningan Pelapisan nikel tanpa listrik
    4 Membungkam materi Spons PVA
    5 roda tangan PBT Tipe M3: Pelapisan nikel tanpa listrik dari kuningan
    6 Katup jarum Kuningan Pelapisan nikel tanpa listrik
    7 Katup jarum guide seat Kuningan Pelapisan nikel tanpa listrik
    8 Mur pengunci Catatan Baja 3) Seng kromat Catatan 2)
    9 Inti katup HNBR
    10 Bagian penyegel NBR
    11 Cincin pemisah POM
    12 Bantalan penyegel Baja tahan karat/NBR Tipe M3 adalah PVC
    13 Lepaskan lengan -
    14 Cincin-O NBR
    15 Cincin-O NBR
    Catatan 1) M3 type is made of stainless steel.
    Catatan 2) Round lock nuts are electroplated with nickel.
    Catatan 3) Round lock nuts are made of brass.

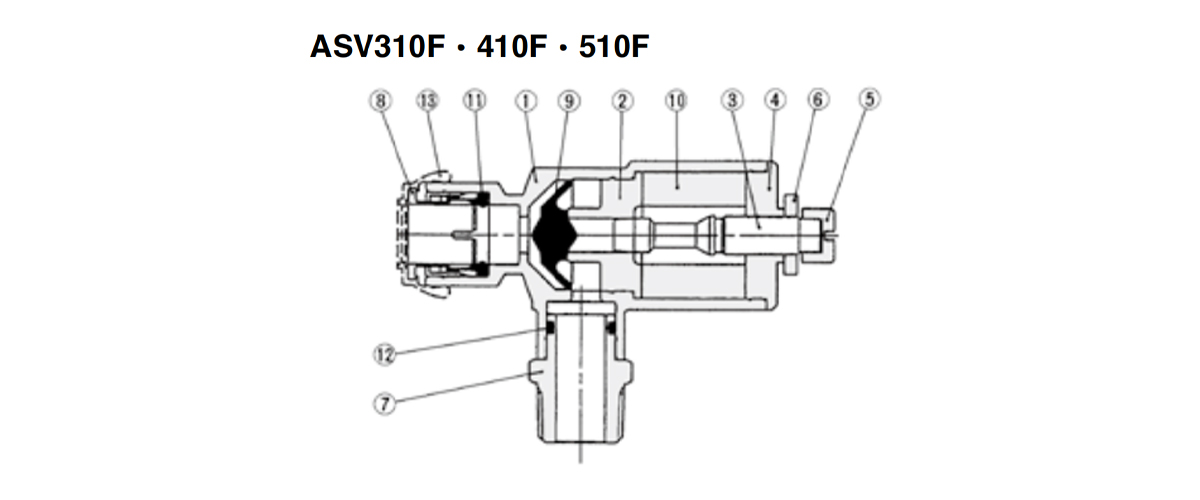

    Bagian komponen
    Nomor Nama bagian Bahan Catatan
    1 Badan katup A PBT UL94V-0
    2 Cincin dudukan katup Paduan aluminium Perawatan kromat
    3 Katup jarum Paduan aluminium Pelapisan nikel tanpa listrik
    4 Katup jarum guide seat Paduan aluminium Pelapisan nikel tanpa listrik
    5 roda tangan Kuningan Pelapisan nikel tanpa listrik
    6 Mur pengunci Catatan Baja 2) Seng kromat Catatan 1)
    7 Sambungan pas tekan Kuningan Pelapisan nikel tanpa listrik
    8 Lepaskan lengan -
    9 Inti katup Karet poliuretan
    10 Bahan pengurangan kebisingan Spons PVA
    11 Bagian penyegel NBR
    12 Cincin-O NBR
    13 Penutup CR tahan api UL94V-0
    Catatan 1) Round lock nuts are electroplated with nickel.
    Catatan 2) Round lock nuts are made of brass, except for ASV310F and ASV410F, which are made of steel.

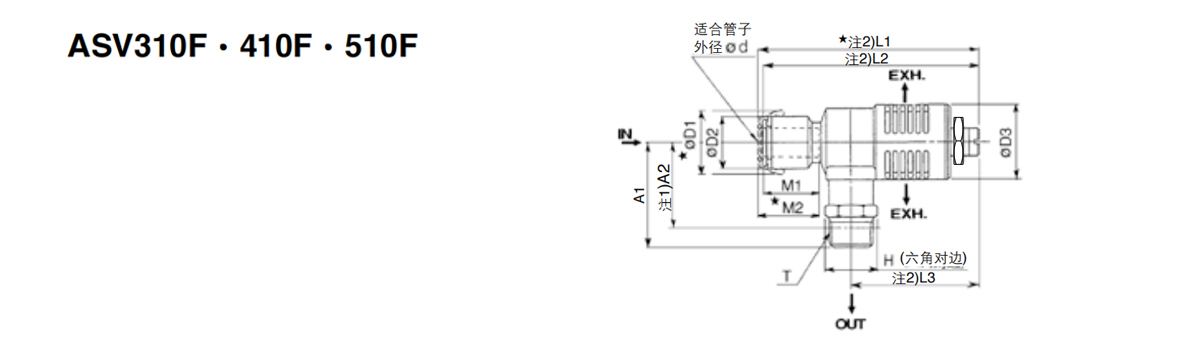

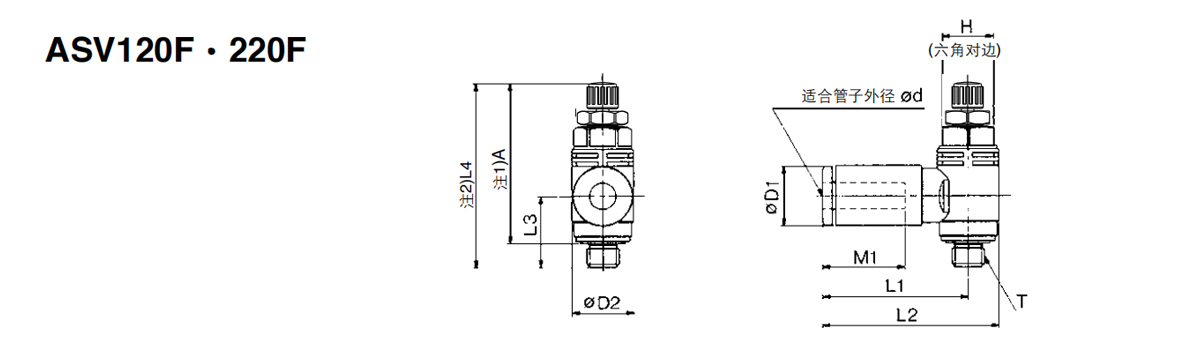

    Dimensi metrik
    Model Cocok untuk pipa diameter luar d T H D1 D2 L1 L2 L3 L4 ※SEBUAH M1 Kualitas
    g
    Maks. Minimal. Maks. Minimal.
    ASV120F-M3-04 4 M3×0,5 5.5 9.3 7.2 21.4 25 9.8 28.6 26.1 25.8 23.3 12.7 5
    ASV220F-M5-04 4 M5×0,8 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-M5-06 6 M5×0,8 8 11.6 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.5 9
    Catatan 1) Reference dimensions after screwing in M thread
    Catatan 2) L4 is the reference dimension.

    Dimensi kekaisaran
    Model Cocok untuk pipa diameter luar d T H D1 D2 L1 L2 L3 L4 ※SEBUAH M1 Kualitas
    g
    Maks. Minimal. Maks. Minimal.
    ASV220F-U10/32-03 5/32" 10-32UNF 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-U10/32-07 1/4" 10-32UNF 8 12 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.7 9
    Catatan 1) Reference dimensions after screwing in U10/32 thread.
    Catatan 2) L4 is the reference dimension.

    Dimensi metrik
    Model Cocok untuk pipa diameter luar d T H □D1 D2 D3 □L1 L2 L3 Catatan 2)
    A1     		A2 M1 ★M2 Kualitas
    g
    Maks. Minimal. Maks. Minimal. Maks. Minimal.
    ASV310F-01-06S 6 R1/8 10 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 26.5 23.4 17 19 22
    ASV310F-01-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-02-06S 6 R1/4 14 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 30.9 25.4 17 19 30
    ASV310F-02-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-01-08S 8 R1/8 12 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-01-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-02-08S 8 R1/4 14 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-02-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-03-08S 8 R3/8 17 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-03-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-02-10S 10 R1/4 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-02-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 74
    ASV510F-03-10S 10 R3/8 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-03-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 78
    ASV510F-04-10S 10 R1/2 22 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-04-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 100
    ★: Dimensi dengan penutup.
    Catatan 1) Reference dimensions after screwing in R thread.
    Catatan 2) L1, L2, and L3 are reference dimensions.

    Dimensi kekaisaran
    Model Cocok untuk pipa diameter luar d T H ★D1 D2 D3 ★L1 L2 L3 Catatan 2)
    A1     		Catatan 1)
    A2     		M1 ★M2 Kualitas
    g
    Maks. Minimal. Maks. Minimal. Maks. Minimal.
    ASV310F-N01-07 1/4" NPT1/8 12.7 17.2 13.2 17.6 73 67 71 65 45.8 39.8 26.5 23.4 16.8 18.8 22
    ASV310F-N01-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-N02-07 1/4" NPT1/4 14.3 17.2 13.2 17.6 73 67 71 65 45.8 39.8 30.9 25.4 16.8 18.8 30
    ASV310F-N02-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-N01-09 5/16" NPT1/8 12.7 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-N01-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-N02-09 5/16" NPT1/4 14.3 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-N02-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-NO3-09 5/16" NPT3/8 17.5 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-N03-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-N02-11 3/16" NPT1/4 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-N02-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 74
    ASV510F-N03-11 3/16" NPT3/8 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-NO3-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 78
    ASV510F-N04-11 3/16" NPT1/2 22.2 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-N04-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 100
    ★: Dimensi dengan penutup.
    Catatan 1) Reference dimensions after NPT thread is screwed in.
    Catatan 2) L1, L2, and L3 are reference dimensions.
