Katup Manual 5 Arah Seri 4H Pemasok

Rumah / Produk / Komponen kontrol pneumatik / Katup Kontrol Manual / Katup Manual 5 Arah Seri 4H

Katup Manual 5 Arah Seri 4H Katup Manual 5 Arah Seri 4H Katup Manual 5 Arah Seri 4H
  • Katup Manual 5 Arah Seri 4H
  • Katup Manual 5 Arah Seri 4H
  • Katup Manual 5 Arah Seri 4H
Katup Kontrol Manual

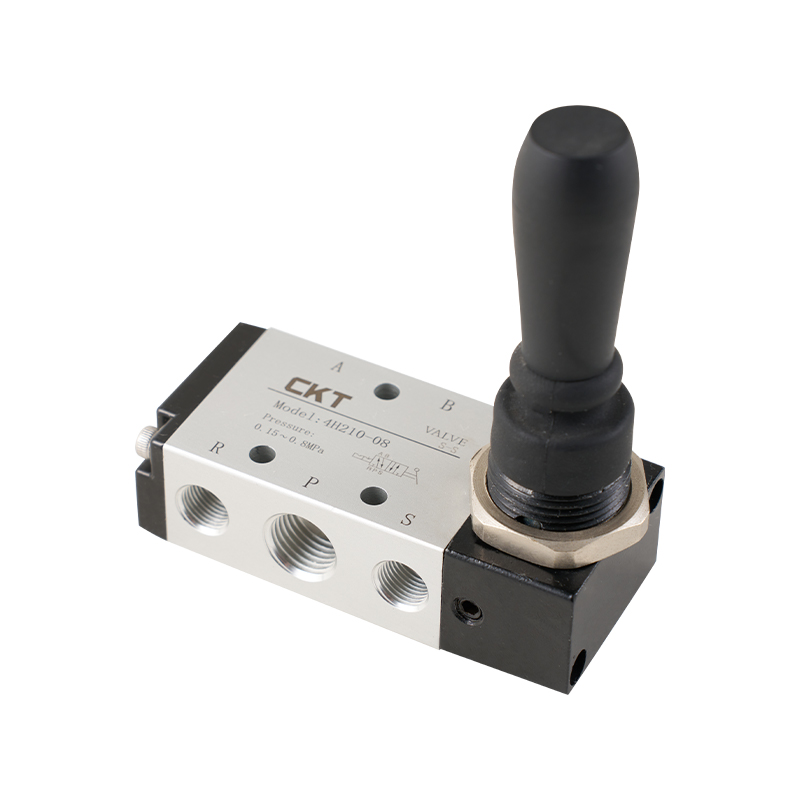

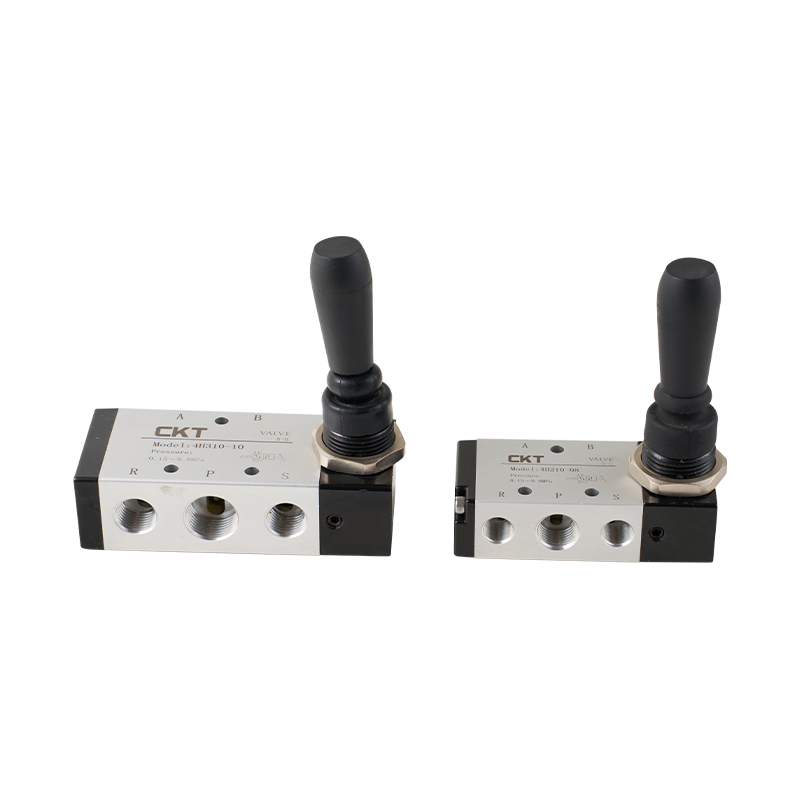

Katup Manual 5 Arah Seri 4H

Katup Manual 5 Arah Seri 4H adalah elemen kontrol pembalikan manual dasar yang dirancang untuk peralihan jalur suplai dan pembuangan silinder kerja ganda atau aktuator lain secara tepat dalam sistem pneumatik industri.

Fitur utama:
Pengoperasian yang andal dan akurat: Metode penggerak manual intuitif diadopsi, proses penggerak batang katup lancar, dan posisinya jelas dan jelas, memastikan keakuratan tindakan peralihan dan rasa percaya dalam pengoperasian.

Struktur penyegelan kompak: Desain inti katup kolom geser inti, dikombinasikan dengan solusi penyegelan canggih, secara efektif mengisolasi kebocoran internal, tata letak struktur keseluruhan sangat indah, bobotnya ringan, dan perawatan serta pembongkaran harian mudah dilakukan.

Operasi resistansi rendah jangka panjang: Saluran lubang bagian dalam utama diperlakukan dengan metode perawatan permukaan tertentu, yang secara signifikan mengurangi ketahanan gesekan bagian internal yang bergerak dan membantu memperpanjang masa pakai katup secara keseluruhan.

Pelumasan bebas perawatan: Desainnya tidak memerlukan oli pelumas eksternal untuk pelumasan, sehingga menyederhanakan proses penggunaan dan mengurangi persyaratan untuk perawatan selanjutnya.

Pemasangan dan adaptasi yang mudah: Fungsi pemasangan panel disediakan untuk menyederhanakan proses integrasi sistem, dan pemasangannya sederhana dan stabil, yang meningkatkan penerapan katup dalam skenario aplikasi yang berbeda.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Katup Tangan 4 Arah Seri 4HV 2/3 4 Arah
BERIKUTNYA：Tidak ada artikel berikutnya
  • Model 210-06 230-06 210-08 230-08 310-08 330-08 310-10 330-10
    Media kerja Udara (disaring dengan 40μm atau lebih)
    Modus operasi Akting langsung yang dioperasikan dengan tangan
    Diameter pengukur [Catatan 1] Saluran Masuk = Saluran Keluar
    =Knalpot Udara=PT1/8     		Saluran Masuk = Saluran Keluar =PT1/4;
    Knalpot=PT1/8     		Saluran Masuk = Saluran Keluar
    =Knalpot Udara=PT1/4     		Saluran Masuk = Saluran Keluar =PT3/8;
    Knalpot =PT1/4
    Luas penampang efektif [Catatan 3] 4H210-08:17.0mm²(Cv=1.0)
    4H230C-08:13,6mm²(Cv=0,8)     		4H310-10:28,0mm²(Cv=1,65)
    4H330C-10:21,3mm²(Cv=1,25)
    Jumlah posisi 5-port 2 posisi 5-port 3 posisi 5-port 2 posisi 5-port 3 posisi 5-port 2 posisi 5-port 3 posisi 5-port 2 posisi 5-port 3 posisi
    Pelumasan [Catatan 2] Tidak
    Kisaran tekanan operasi 0~1,0MPa(0~145psi)
    Ketahanan tekanan terjamin 1,5MPa(215psi)
    Suhu pengoperasian -20~70℃
    Bahan tubuh Aluminium
    Sudut ayunan pengoperasian ±15° ±8,5° ±15° ±8,5° ±18° ±10° ±18° ±10°
    [Catatan 1] Ada gigi G dan gigi NPT yang tersedia untuk receiver.
    [Note 2] Jika ada pelumasan oli tidak boleh berhenti di tengah, dan pelumas yang disarankan adalah ISO VG32 atau oli dengan grade yang sama.
    [Catatan 3] Luas penampang efektif dan nilai Cv dihitung berdasarkan data aliran pengujian.

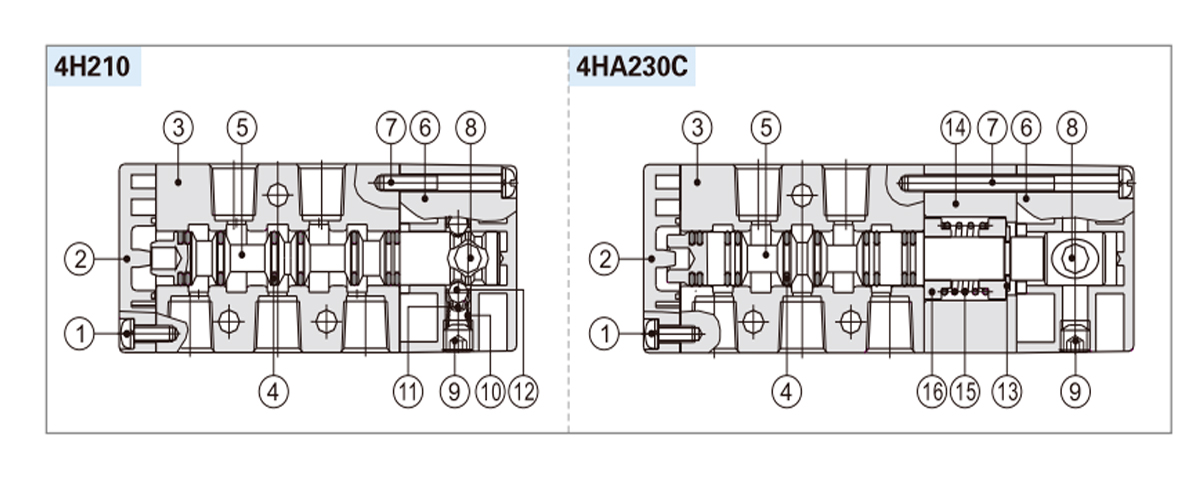

  • TIDAK. Nama TIDAK. Nama
    1 Sekrup kepala bulat Phillips 9 Sekrup penahan kepala soket segi enam
    2 Penutup bawah 10 Musim semi
    3 Tubuh 11 Penjaga bola
    4 Cincin-O 12 Bola
    5 gulungan 13 Cincin-E
    6 Penutup atas katup yang dioperasikan secara manual 14 Penutup samping
    7 Sekrup kepala bulat Phillips 15 Musim semi
    8 Kepala poros 16 Pemegang pengembalian

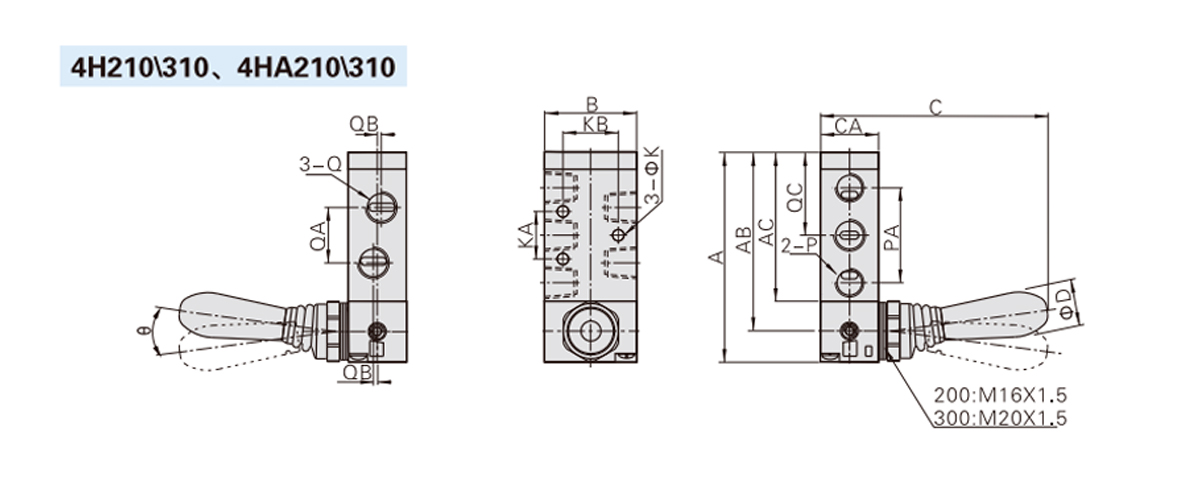

    Model/Simbol A AB AC B C CA D K KA KB P PA Q QA QB QC Θ
    4H210-06
    4HA210-06     		81.5 69.5 57.5 35 90 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 15
    4H210-08
    4HA210-08     		81.5 69.5 57.5 35 90 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 15
    4H310-08
    4HA310-08     		101 87 73 40 93.5 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 18
    4H310-10
    4HA310-10     		101 87 73 40 93.5 27 18 4.3 24 27.5 PT1/4 45 PT3/8 24 2 40.5 18

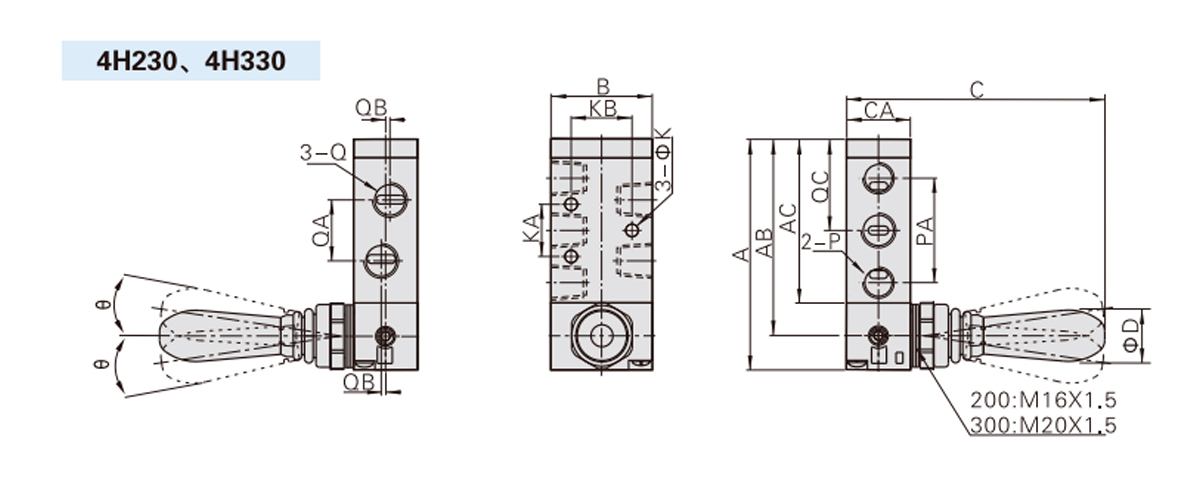

    Model/Simbol A AB AC B C CA D K KA KB P PA Q QA QB QC Θ
    4H230C-06
    4H230E-06     		81.5 69.5 57.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 8.5
    4H230C-08
    4H230E-08'     		81.5 69.5 57.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 8.5
    4H330C-08
    4H330E-08     		101 87 73 40 94 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 10
    4H330C-10
    4H330E-10     		101 87 73 40 94 27 18 4.3 24 27.5 PT1/4 45 PT3/8 24 2 40.5 10

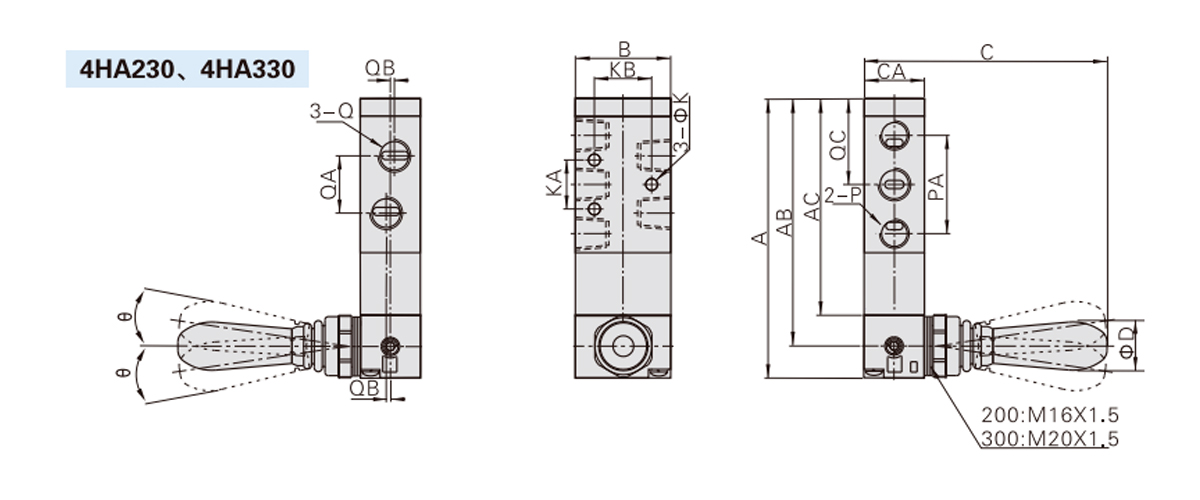

    Model/Simbol A AB AC B C CA D K KA KB P PA Q QA QB QC Θ
    4HA230C-06
    4HA230E-06     		100.5 88.5 76.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 8.5
    4HA230C-08
    4HA230E-08     		100.5 88.5 76.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 8.5
    4HA330C-08
    4HA330E-08     		120 106 92 40 94 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 10
    4HA330C-10
    4HA330E-10     		120 106 92 40 94 27 18 4.3 24 27.5 PT1/4 45 PT3/8 24 2 40.5 10
