Katup Tangan 4 Arah Seri 4HV 2/3 4 Arah Pemasok

Rumah / Produk / Komponen kontrol pneumatik / Katup Kontrol Manual / Katup Tangan 4 Arah Seri 4HV 2/3 4 Arah

Katup Tangan 4 Arah Seri 4HV 2/3 4 Arah Katup Tangan 4 Arah Seri 4HV 2/3 4 Arah Katup Tangan 4 Arah Seri 4HV 2/3 4 Arah Katup Tangan 4 Arah Seri 4HV 2/3 4 Arah
  • Katup Tangan 4 Arah Seri 4HV 2/3 4 Arah
  • Katup Tangan 4 Arah Seri 4HV 2/3 4 Arah
  • Katup Tangan 4 Arah Seri 4HV 2/3 4 Arah
  • Katup Tangan 4 Arah Seri 4HV 2/3 4 Arah
Katup Kontrol Manual

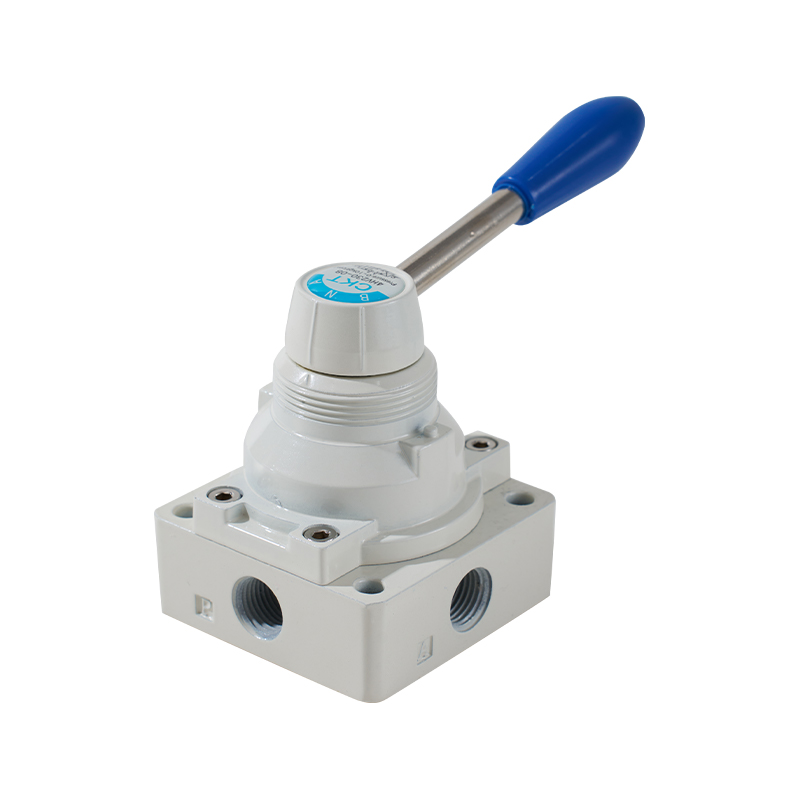

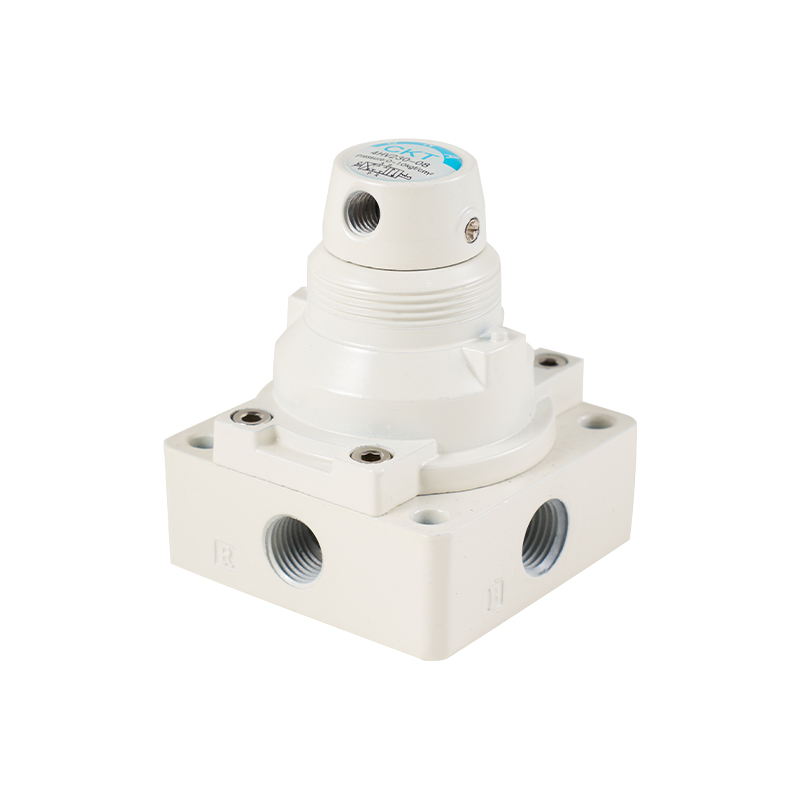

Katup Tangan 4 Arah Seri 4HV 2/3 4 Arah

1. Rotasi pembalik yang ringan, rasa tangan yang nyaman, posisi yang akurat;
2. Area aliran efektif yang besar, kehilangan tekanan kecil;
3. Tersedia dua jenis pemasangan: panel dan bawah, pemasangan panel dengan mur pemasangan.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Katup Kaki Pneumatik 5 Arah Seri 2 Posisi 4F
BERIKUTNYA：Katup Manual 5 Arah Seri 4H
  • Spesifikasi Standar

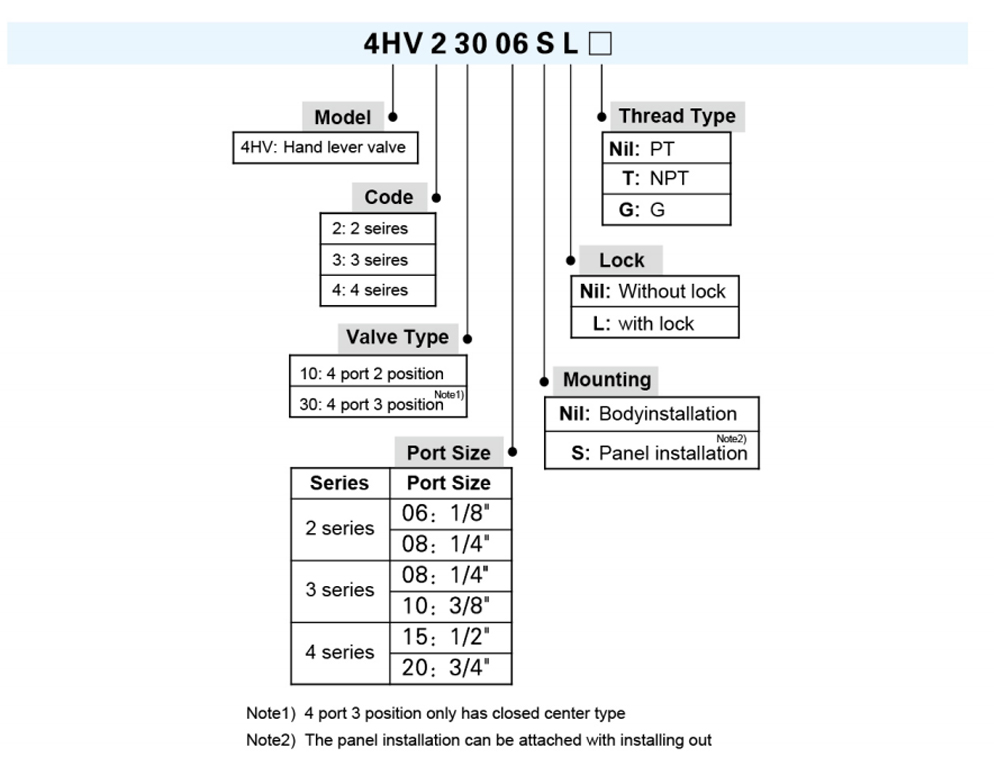

    Model 4HV2□□
    -06(kiri)     		4HV2□□
    -08(kiri)     		4HV3□□
    -08(kiri)     		4HV3□□
    -10(kiri)     		4HV4□□
    -15(kiri)     		4HV4□□
    -20(L)
    Cairan Udara (untuk disaring dengan elemen filter 40μm)
    Tindakan Kontrol manual tipe akting langsung
    Ukuran Pelabuhan PT1/8 PT1/4 PT1/4 PT3/8 PT1/2 PT3/4
    Area Bagian yang Efektif 14.0mm²
    (Cv=0,78)     		16.0mm²
    (Cv=0,89)     		30.0mm²
    (Cv=1,67)     		33.0mm²
    (Cv=1,83)     		88.0mm²
    (Cv=4,89)     		95.0mm²
    (Cv=5.27)
    Posisi 4 port 2 posisi、4 port 3 posisi
    Pelumasan Tidak diperlukan
    Kisaran Tekanan Operasi 0~1,0MPa(0~145psi)
    Tekanan Bukti 1,5MPa(215psi)
    Suhu Operasional -20~70℃
    Sudut Pengoperasian 90°(45°jika 4 port 3 posisi)

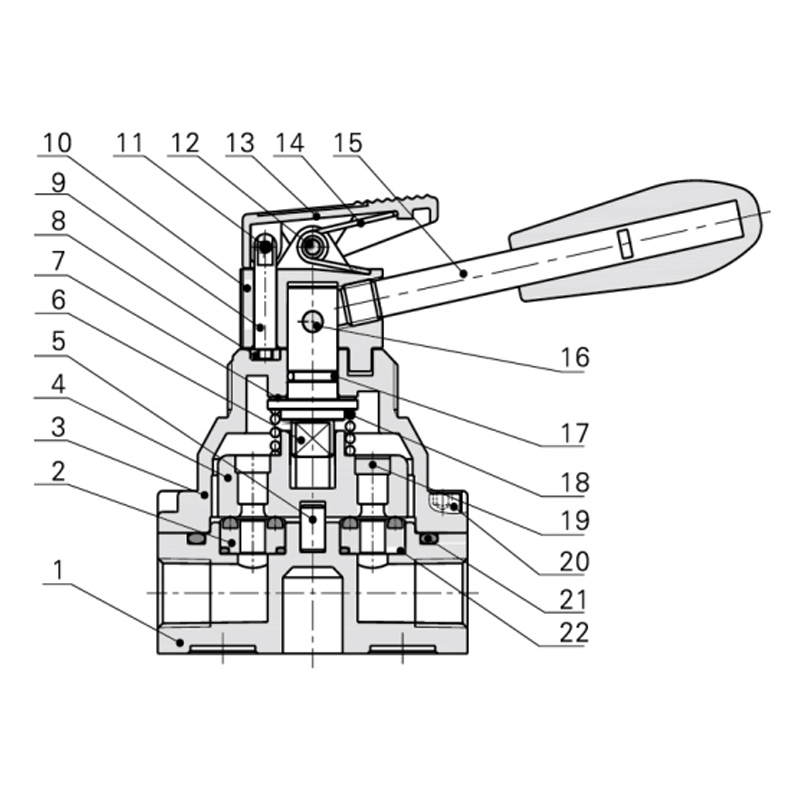

  • Barang Model Barang Model
    1 Badan Utama 12 Pin-1
    2 Basis Segel 13 Sampul Depan
    3 Penutup Katup 14 Musim semi
    4 Steker Katup 15 Tangani
    5 Pin Kolom 16 Pin-2
    6 Poros 17 Poros O Ring
    7 Mesin cuci 18 Musim semi
    8 Memperbaiki Piring 19 Plat Besi
    9 Pin Kunci 20 Memperbaiki Sekrup
    10 Tutup Katup 21 Badan Utama O-ring
    11 Musim semi Pin 22 Basis Segel O-ring

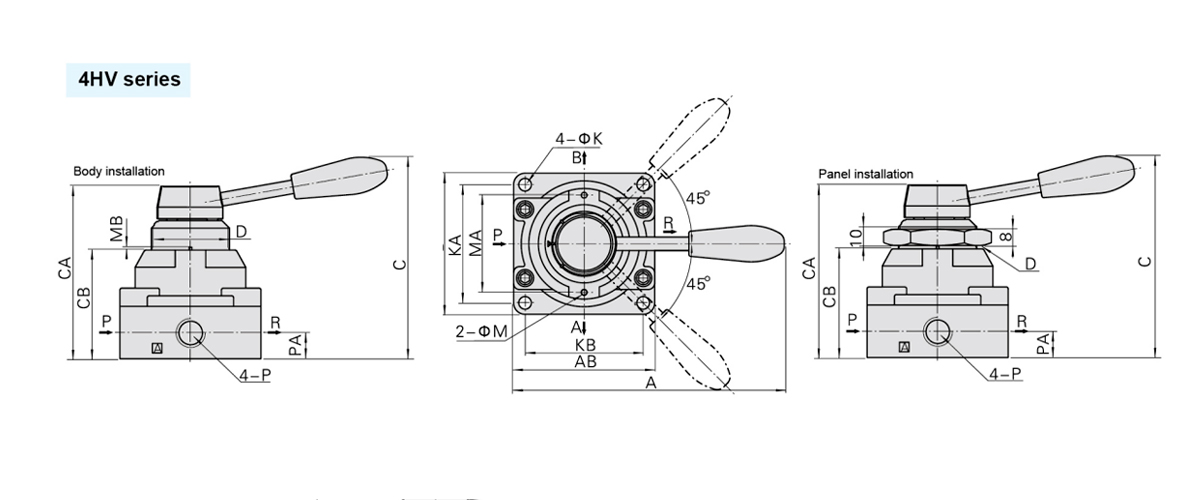

    Model /Simbol A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06 120 62 62 92.5 73 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08 120 62 62 92.5 73 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08 140 74 74 104 88.5 56 M40×1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10 140 74 74 104 88.5 56 M40×1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15 160 94 102 128 110 72 M52×1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20 160 94 102 128 110 72 M52×1,5 6.5 89 81 3 64 2 PT3/4 18

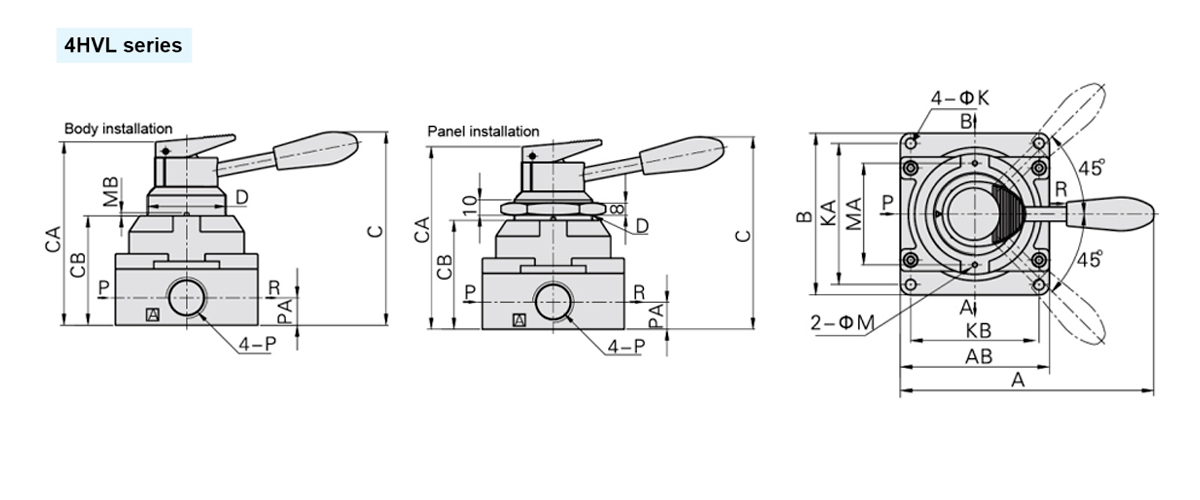

    Model/Simbol A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06L 120 62 62 92.5 84 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08L 120 62 62 92.5 84 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08L 140 74 74 104 99 56 M40×1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10L 140 74 74 104 99 56 M40×1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15L 160 94 102 128 121 72 M52×1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20L 160 94 102 128 121 72 M52×1,5 6.5 89 81 3 64 2 PT3/4 18
