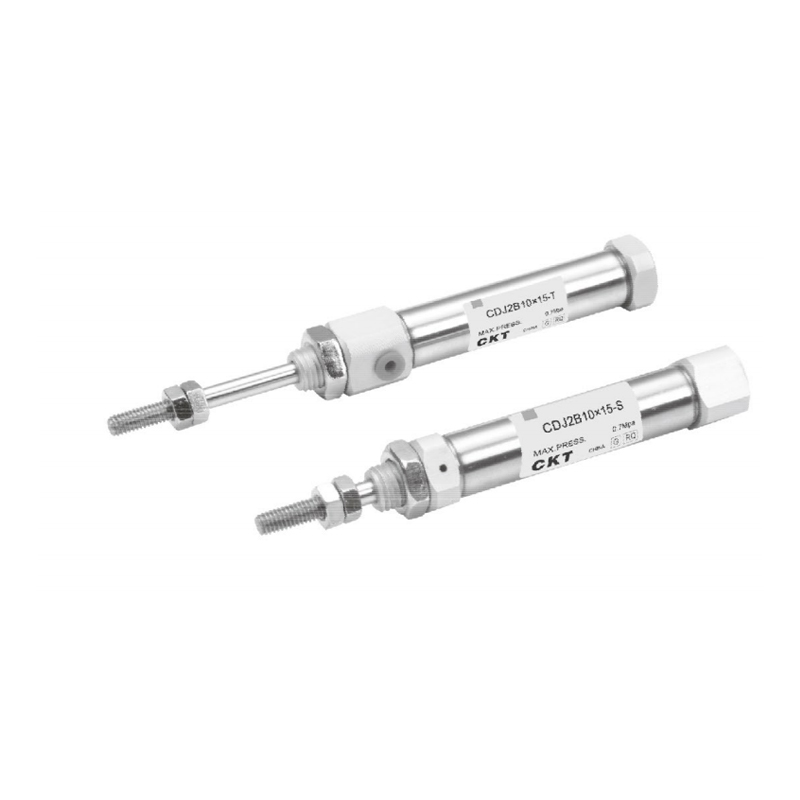

Silinder Mini Stainless Steel Seri CJ2 (Aksi Tunggal)
  • Silinder Mini Stainless Steel Seri CJ2 (Aksi Tunggal)
Silinder Mini

Silinder Mini Stainless Steel Seri CJ2 (Aksi Tunggal)

Silinder Mini Baja Tahan Karat Seri CJ2 (Aksi Tunggal) mewakili kelas aktuator linier kompak yang terbuat dari bahan paduan tertentu. Desain aksi tunggalnya mengandalkan mekanisme pengaturan ulang elastis bawaan untuk mencapai gerakan bolak-balik dasar. Seri ini dikembangkan untuk acara industri dengan ruang terbatas dan toleransi media tertentu, serta memiliki karakteristik integrasi yang diperkecil.

■Karakteristik operasi inti
1. Mode kompresi elastis
Ketika media dimasukkan, badan batang didorong untuk bergerak keluar, dan unit kompresi telah diatur sebelumnya untuk menyimpan energi; setelah media terputus, badan batang secara otomatis memendek ke posisi awal dengan mengandalkan gaya pemulih yang dikeluarkan oleh unit kompresi.

2. Mode ekstrusi elastis
Saat media dimasukkan, badan batang menyusut dan bergerak, menarik unit kompresi belakang untuk menyimpan energi; ketika suplai media dihentikan, gaya pemulih unit kompresi mendorong badan batang untuk memanjang ke luar dan mengatur ulang.

■Fitur tubuh utama
1. Konfigurasi miniatur
Badan silinder dioptimalkan dengan proporsi khusus, yang secara signifikan mengurangi penggunaan ruang aksial dan radial sambil mempertahankan daya dorong dasar, dan cocok untuk pemasangan tertanam pada peralatan presisi.

2. Bodi paduan khusus
Komponen utama mengadopsi sistem paduan tahan korosi, yang dapat mempertahankan kinerja gerakan dasar di lingkungan non-ekstrim seperti kelembapan dan media korosif lemah.

3. Orientasi fungsi dasar
Desainnya berfokus pada fungsi inti keluaran perpindahan, dan tidak mengintegrasikan modul ekspansi seperti penginderaan posisi atau pengaturan kecepatan. Sangat cocok untuk skenario gerakan bolak-balik yang sederhana.

■Orientasi aplikasi
Seri ini cocok untuk sistem otomasi ringan yang peka terhadap dimensi spasial, memerlukan ketahanan dasar terhadap degradasi lingkungan, dan logika gerakannya sesuai dengan mode reset elastis. Nilai intinya terletak pada penggabungan miniaturisasi dan material spesifik dalam komponen pneumatik dasar.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Silinder Mini Stainless Steel Seri CM2 (Aksi Ganda)
BERIKUTNYA：Silinder Mini Stainless Steel Seri CJ2 (Aksi Ganda)
  • Ukuran Lubang (mm) 6 10 16
    Cairan Udara
    Tindakan Akting tunggal: Pengembalian musim semi / Perpanjangan musim semi
    Tekanan Operasi Maks (MPa) 0.7
    Tekanan Operasional Minimum (MPa) 0.25 0.15
    Suhu Sekitar & Suhu Cairan Tanpa saklar otomatis: -10℃~70℃, Dengan saklar otomatis: -10℃~60℃
    Kecepatan Piston 50~750 mm/dtk
    Bantal Bemper karet
    Toleransi Panjang Stroke (mm) 1.00
    * Pelumasan Tidak diperlukan
    Ukuran Pelabuhan M5×0,8
    *Silakan gunakan ISOVG32 jika ingin menggunakan pelumasan.

    Model Sakelar Otomatis Strokel
    Membosankan
    Ukuran
    (mm)     		Pukulan Standar
    (mm)     		*Peralihan Otomatis
    Model     		*Pemasangan
    Model Braket     		Model
    6 15,30,45,60 D-F7BA
    D-J79W
    D-F7NWV
    D-F7DW     		BJ3-1 BJ2-006
    10 15,30,45,60,75,
    100.125.150     		BJ2-010
    16 15,30,45,60,75,100,
    125.150.175.200     		BJ2-016
    *Untuk spesifikasi dan karakteristik sakelar magnet, silakan lihat seri sakelar magnet.
    *Penandaan panjang kawat: Tanpa tanda - 0,5 m, L - 3 m, Z - 5 m.  Contoh: D-F7BAL, D-F7BAZ.
    *Tidak diperlukan komponen pemasangan untuk pemasangan track.
    *Pemasangan parts and ring belt Models must be ordered and used in combination.

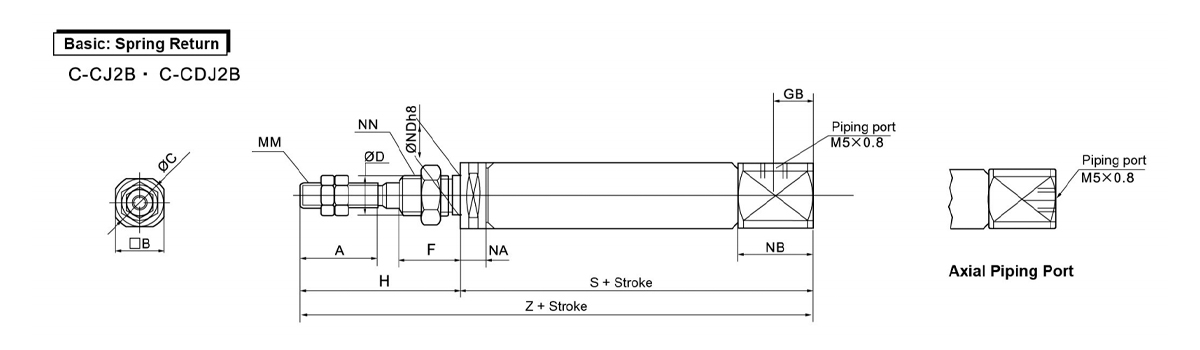

  • Membosankan
    Ukuran
    (mm)     		A B C D F GB H MM TIDAK catatan ND h8 NN *S *Z
    5~15 16~30 31~45 46~60 61~75 76~100 01~125 26~150 5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150
    6 15 8 9 3 8 - 28 M3×0,5 3 7 6 0 M6×1 34.5
    (39.5)     		43.5
    (48:5)     		47.5
    (525)     		61,5(86,5) - - - - 62.5
    (67.5)     		71,5(76,5) 75.5
    (80,5)     		89.5
    (94.5)     		- - - -
    -0,018
    10 15 12 14 4 8 5 28 M4×0,7 5.5 9.5 8 0 M8×1 45.5 53 65 77 - - - - 73.5 81 93 105 - - -
    -
    -0,022
    16 15 18.3 20 5 8 5 28 M5×0,8 5.5 9.5 10 0 M10×1 45.5 54 66 78 84 108 126 138 73.5 82 94 106 112 136 154 166
    -0,022
    *Dimensi tipe cincin magnetik bawaan.

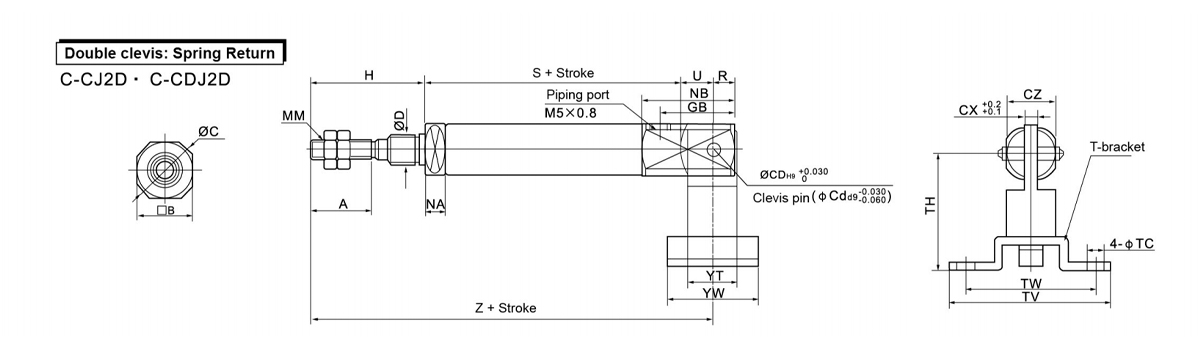

    Membosankan
    Ukuran
    (mm)     		A B C
    CD
    (CD)     		CX CZ D GB H MM TIDAK catatan R U *S *Z
    5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150 5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150
    10 15 12 14 3.3 3.2 12 4 18 20 M4×0,7 5.5 22.5 5 8 45.5 53 65 77 - - - - 73.5 81 93 105 - - - -
    16 15 18.3 20 5 6.5 18.3 5 23 20 M5×0,8 5.5 27.5 8 10 45.5 54 66 78 84 108 126 138 75.5 84 96 108 114 138 156 168

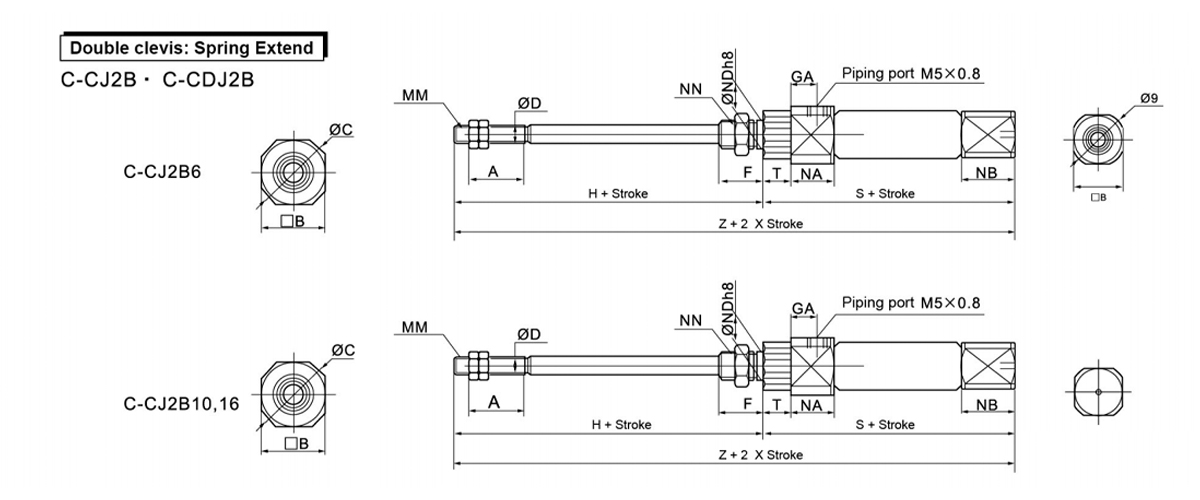

    Membosankan
    Ukuran
    (mm)     		A B C D F TIDAK H MM NN TIDAK catatan ND  h8 T *S *Z
    5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150 5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150
    6 15 8 14 3 8 14.5 28 M3×0,5 M6×1 16 3 6 0 3 46.5
    (51.5)     		55.5
    (60.5)     		59.5
    (64.5)     		73.5
    (78.5)     		- - - - 74.5
    (79.5)     		83.5
    (88.5)     		87.5
    (92.5)     		101.5
    (106.5)     		- - - -
    -0,018
    10 15 12 14 4 8 8 28 M4×0,7 M8×1 12.5 5.5 8 0 - 48.5 56 68 80 - - - - 76.5 84 96 108 - - - -
    -0,022
    16 15 18.3 20 5 8 8 28 M5×0,8 M10×1 12.5 5.5 10 0 - 48.5 57 69 81 87 111 129 41 76.5 85 97 109 115 139 157 169
    -0,022
    *Dimensi tipe cincin magnetik bawaan.

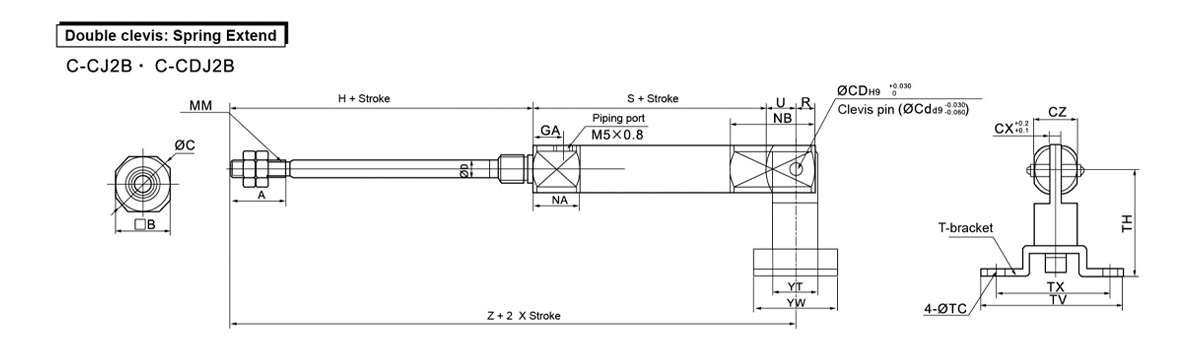

    Membosankan
    Ukuran
    (mm)     		A B C CD
    (CD)     		CX CZ D TIDAK H MM TIDAK catatan R U S Z
    55 16~30 31~45 46~60 61~75 76~100 101~125 126~150 55 36 45 46~60 61~75 76~100 101~125 26~150
    10 15 12 14 3.3 3.2 12 4 8 28 M4×0,7 12.5 18.5 5 8 48.5 56 68 80 - - - - 84.5 92 104 116 - - - -
    16 15 18.3 20 5 6.5 18.3 5 8 28 M5×08 12.5 23.5 8 10 48.5 57 69 81 87 111 129 141 86.5 95 107 119 125 149 167 179
