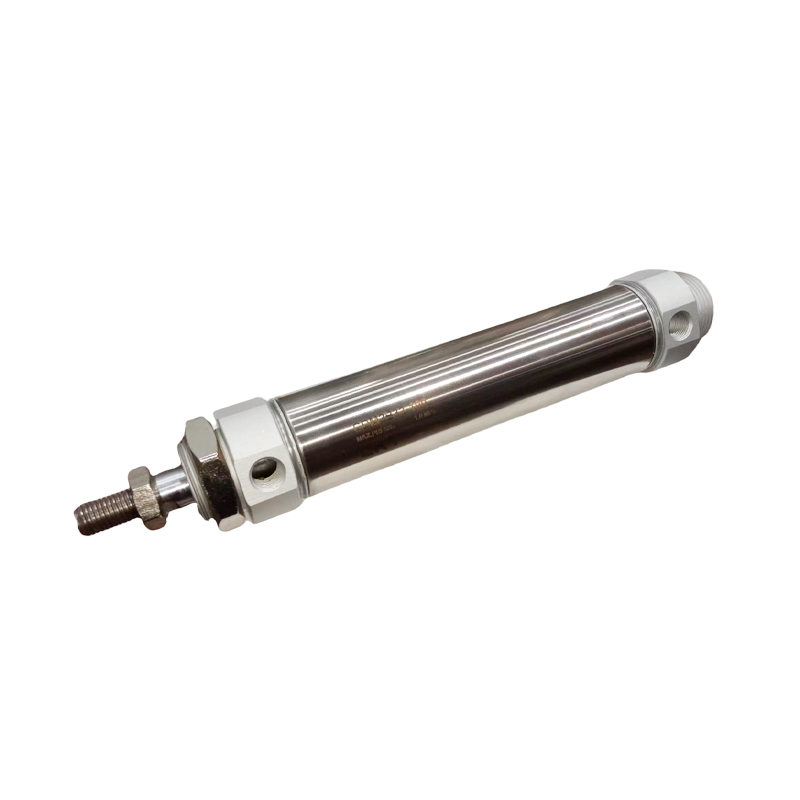

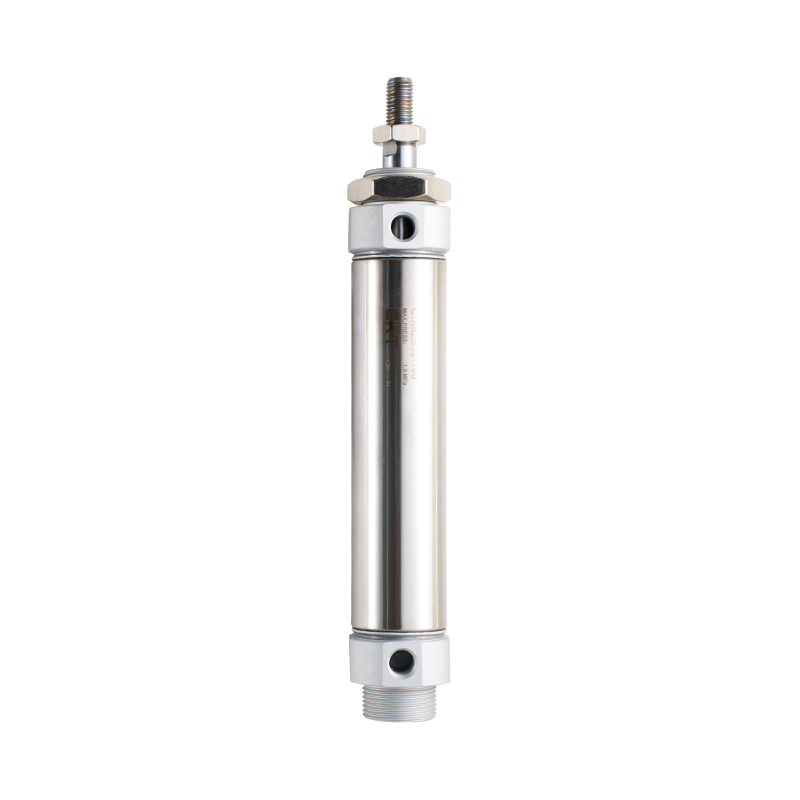

Silinder Mini Stainless Steel Seri CM2 (Aksi Ganda)

Silinder Mini Stainless Steel Seri CM2 (Aksi Ganda) adalah aktuator baja tahan karat kompak yang dirancang untuk kondisi kerja dengan ruang terbatas. Ia memiliki kekuatan penggerak kerja ganda, dengan mempertimbangkan ketahanan terhadap korosi dan kekuatan struktural, dan cocok untuk skenario otomasi dengan persyaratan tinggi untuk ketahanan dan keandalan lingkungan.

Fitur inti:
· Kemampuan beradaptasi penyangga ganda: Penyangga udara dan penyangga bantalan karet tersedia dalam konfigurasi ganda untuk memenuhi persyaratan pengereman akhir pada kondisi beban yang berbeda.
·Struktur tahan korosi yang ringan: Penutup ujung depan dan belakang aluminium mengurangi berat keseluruhan, dan silinder baja tahan karat memberikan penghalang dasar anti karat dan korosi.
·Toleransi lingkungan korosi dasar: Pertahankan pengoperasian yang stabil di lingkungan yang mengandung kabut asam/alkali lemah, kelembapan, atau paparan media kimia ringan.
·Antarmuka pemasangan modular: Mendukung berbagai aksesori pemasangan standar (seperti trunnion, kaki, flensa, dll.), yang dapat digabungkan secara fleksibel sesuai dengan tata letak ruang peralatan.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Silinder Mini Stainless Steel Seri CM2 (Aksi Tunggal)
BERIKUTNYA：Silinder Mini Stainless Steel Seri CJ2 (Aksi Tunggal)
  • Diameter silinder (mm) 20 25 32 40
    Cairan yang digunakan Udara (tanpa minyak*)
    Modus operasi Akting ganda
    Tekanan operasi maksimum 1.0MPa
    Tekanan operasi minimum 0,05MPa
    Suhu lingkungan dan cairan Sakelar non-magnetik: -10°C hingga 70°C, sakelar magnetik: -10°C hingga 60°C
    Kecepatan piston 50~750mm/detik
    Penyangga Bantalan karet/bantalan udara
    Toleransi panjang goresan (mm) 1.40
    * Pelumasan Tidak diperlukan
    Diameter sambungan (Rc) 1/8 1/8 1/8 1/4
    *Jika perlu meminyaki, gunakan Oli Turbin No. 1 ISOVG32.

  • Meja Model Sakelar Perjalanan/Magnetik
    Diameter silinder
    (mm)     		Pukulan standar
    (mm) Catatan 1     		Saklar magnetik Model Catatan 2) Bagian pemasangan Model  Catatan 3 Model Sabuk Cincin
    20 25,50,75,100,
    125.150.200,
    250.300     		M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    Catatan 1) Tersedia opsi perjalanan non-standar.
    Catatan 2) Untuk spesifikasi dan karakteristik sakelar magnet, lihat seri sakelar magnet.
    Penandaan panjang kawat: Tanpa tanda - 0,5 m, L - 3 m, Z - 5 m. Contoh: M9N, M9NL.
    Catatan 3) Komponen pemasangan dan model sabuk cincin harus dipesan bersama untuk digunakan.

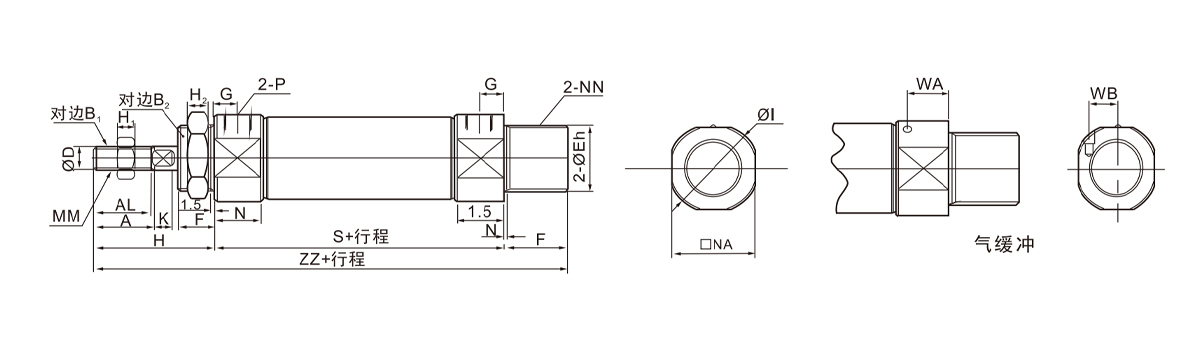

  • Diameter silinder Rencana perjalanan A AL B1 B2 D E F G H H1 H2 I K MM N TIDAK NN P S ZZ WA Bank Dunia
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1,25 15 24 M20×1,5 1/8 62 116 13 8.5
    -0,033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1,5 1/8 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1,5 1/8 64 122 13 11.5
    -0,033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4 88 154 16 15
    -0,039

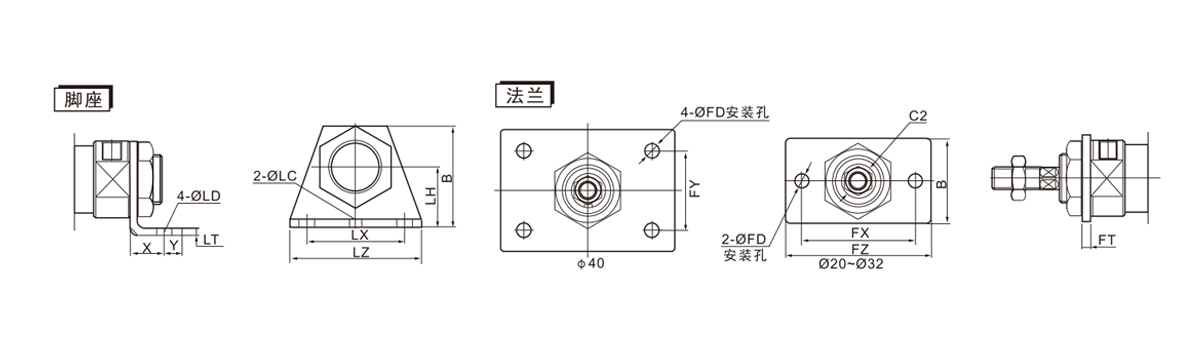

    Diameter silinder yang berlaku
    (mm)     		Pijakan kaki flensa
    Nomor bagian X Y TUA ØLC LX LZ LH LT B Nomor bagian FD TA FX Undang-Undang Federal C2 B FT
    20 CM-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 CM-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 CM-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

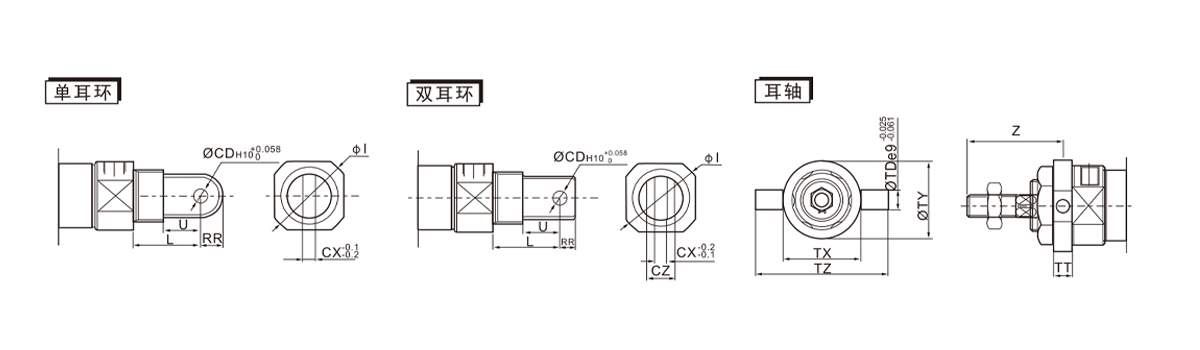

    Diameter silinder yang berlaku
    (mm)     		Anting tunggal Anting ganda Tipe telinga gandar
    Nomor bagian L U RR Øl ØCD CX Nomor bagian L U RR ØCD CX CZ Øl Nomor bagian terima kasih TZ TD TI Z TT
    20 CM-C020B 30 14 9 28 9 10 CM-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 CM-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 CM-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

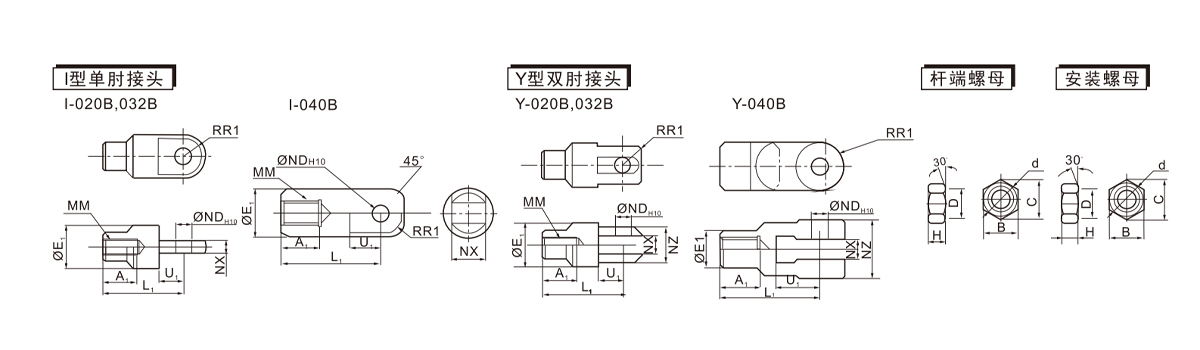

    Diameter silinder yang berlaku
    (mm)     		Sendi siku tunggal tipe I Sendi siku ganda tipe Y Mur ujung batang Pasang murnya.
    Nomor bagian A1 E1 L1 MM DAN H10 NX R1 U Nomor bagian A1 E1 L1 MM DAN NX Selandia Baru R1 U1 Nomor bagian B C d H Nomor bagian B C d H D
    20 1-020B 16 20 36 M8×1,25 9 0.058 9 -0,1 10 14 Y-020B 16 20 36 M8×1,25 9 9 -0,1 18 5 14 NT-02 13 15 M8×1,25 5 SN-020B 26 30 M20×15 8 25.5
    0 -0,2 -0,2
    25·30 Saya-032B 18 20 38 M10×1,25 9 0.058 9 -0,1 10 14 Y-032B 18 20 38 M10×1,25 9 0:0:0 -0,1 18 5 14 tidak-03 17 19.6 M10×1,25 6 SN-032B 32 37 M26×15 8 31.5
    0 -0,2 -0,2
    40 Saya-040B 22 24 55 M14×15 12 0.070 16 -0,1 15.5 20 Y-040B 22 24 55 M14×15 12 16 0.3 38 13 25 tidak-04 22 25.4 M14×1,5 8 SN-040B 41 47.3 M32×20 10 40.5
    0 -0,3 0.1

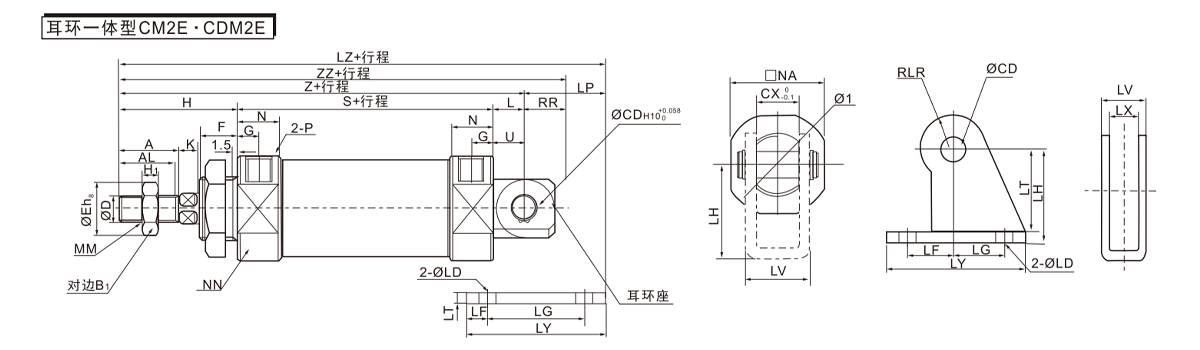

    Diameter silinder yang berlaku
    (mm)     		Rencana perjalanan A AL B1 CD CX D E F G H H1 I K L MM N TIDAK NN P RR S U Z ZZ
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1,25 15 24 M20×1,5 1/8 9 62 11.5 115 124
    -0,033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1,5 1/8 9 62 11.5 119 128
    -0,033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1,5 1/8 12 64 14.5 124 136
    -0,033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 88 14.5 153 165
    -0,039

    Tempat anting-anting
    Diameter silinder yang berlaku
    (mm)     		Nomor bagian LD JIKA LG LH LP LT LV LY LZ
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
