Silinder Mini Stainless Steel Seri CM2 (Aksi Tunggal)
  • Silinder Mini Stainless Steel Seri CM2 (Aksi Tunggal)
Silinder Mini

Silinder Mini Stainless Steel Seri CM2 (Aksi Tunggal)

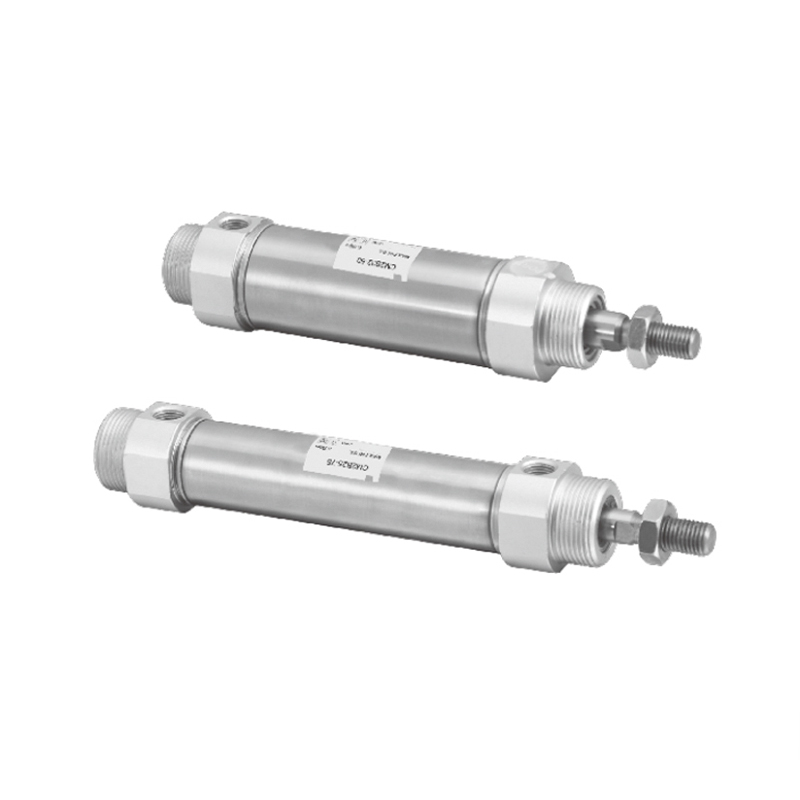

Silinder Mini Stainless Steel Seri CM2 (Single Acting) merupakan silinder mini berbahan stainless steel dengan desain yang canggih. Ini mengadopsi prinsip mengemudi aksi tunggal dan sangat cocok untuk lingkungan dengan ruang terbatas dan bersih, tahan korosi. Intinya bergantung pada on-off media penggerak dan pegas bawaan untuk mencapai gerakan terarah dan reset otomatis batang piston.

·Batang piston memanjang saat digerakkan, dan pegas disetel ulang saat tekanan dihilangkan: Saat media penggerak bekerja pada silinder, media tersebut mengatasi gaya pegas bawaan dan mendorong batang piston ke luar untuk melakukan kerja; setelah media penggerak dilepas atau diinterupsi, pegas yang terkompresi segera melepaskan energi yang tersimpan, memaksa batang piston memendek secara stabil dan andal ke posisi awal.
·Batang piston berkontraksi saat digerakkan, dan pegas memanjang saat tekanan dihilangkan: Saat media penggerak bekerja pada silinder, media penggerak akan menekan pegas yang ada di dalamnya dan pada saat yang sama menarik batang piston ke dalam; setelah media penggerak dilepas atau diinterupsi, gaya reset pegas mendominasi, secara aktif mendorong batang piston ke luar dan kembali ke keadaan memanjang semula.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Silinder Mini Stainless Steel Seri MA
BERIKUTNYA：Silinder Mini Stainless Steel Seri CM2 (Aksi Ganda)
  • Diameter silinder (mm) 20 25 32 40
    Cairan yang digunakan Udara
    Modus operasi Akting tunggal
    Tekanan operasi maksimum 1,0 MPa
    Tekanan operasi minimum 0,18 MPa (kompresi pegas), 0,23 MPa (ekstensi pegas)
    Suhu lingkungan dan cairan Sakelar non-magnetik: -10°C hingga 70°C, sakelar magnetik: -10°C hingga 60°C
    Kecepatan piston 50~750 mm/dtk
    Penyangga Bantalan karet
    Toleransi goresan (mm) 1.4
    0
    * Pelumasan Tidak diperlukan
    Diameter sambungan Rc 1/8 1/8 1/8 1/4
    *Jika perlu meminyaki, gunakan Oli Turbin No. 1 ISOVG32.

  • Meja Model Sakelar Perjalanan/Magnetik
    Diameter silinder (mm) Langkah standar (mm) Model saklar magnetik   Catatan 1) Bagian pemasangan Model   Catatan 2) Model Sabuk Cincin
    20 25,50,75,100,125,150 M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 25,50,75,100,125,150,200 BM2-032
    40 25,50,75,100,125,150,200,250 BM2-040
    Catatan 1) Untuk spesifikasi dan karakteristik sakelar magnet, lihat seri sakelar magnet.
    Indikasi panjang kawat: Tanpa indikasi - 0,5 m, L - 3 m, Z - 5 m
    Contoh: M9N, M9NL.
    Catatan 2) Komponen pemasangan dan pita cincin harus dipesan dan digunakan bersama-sama.

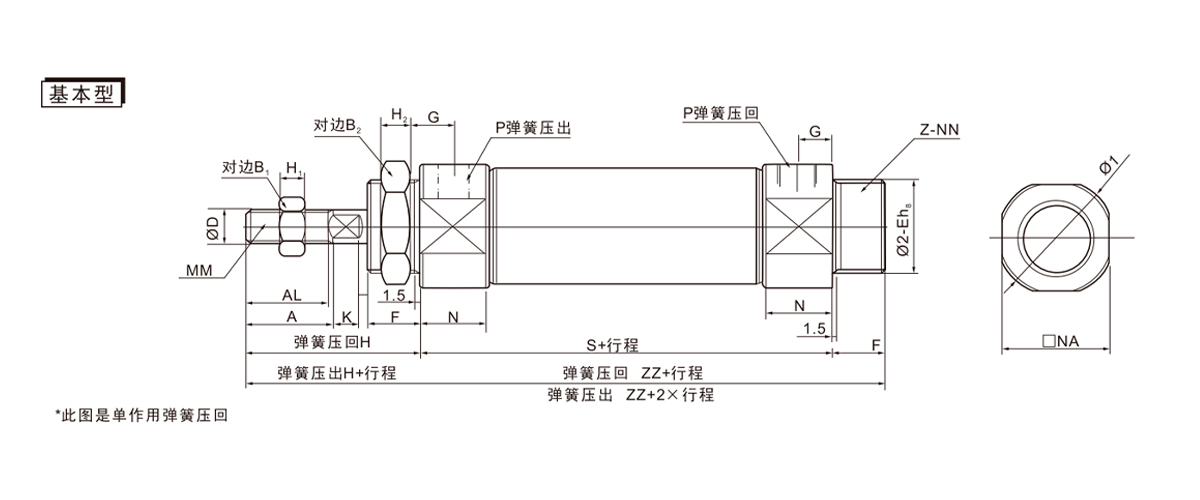

  • Diameter silinder (mm) A AL B1 B2 D E F G H H1 H2 I K MM N TIDAK NN P
    20 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1,25 15 24 M20×1,5 1/8
    -0,033
    25 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1,5 1/8
    -0,033
    32 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1,5 1/8
    -0,033
    40 24 21 22 41 14 32 0 16 11 50 8 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4
    -0,039

    Rencana perjalanan 1~50 51~100 101~150 151~200 201~250
    Diameter silinder S ZZ S ZZ S ZZ S ZZ S ZZ
    20 87 141 112 166 137 191 - - - -
    25 87 145 112 170 137 195 - - - -
    32 89 147 114 172 139 197 164 222 - -
    40 113 179 138 204 163 229 188 254 213 279

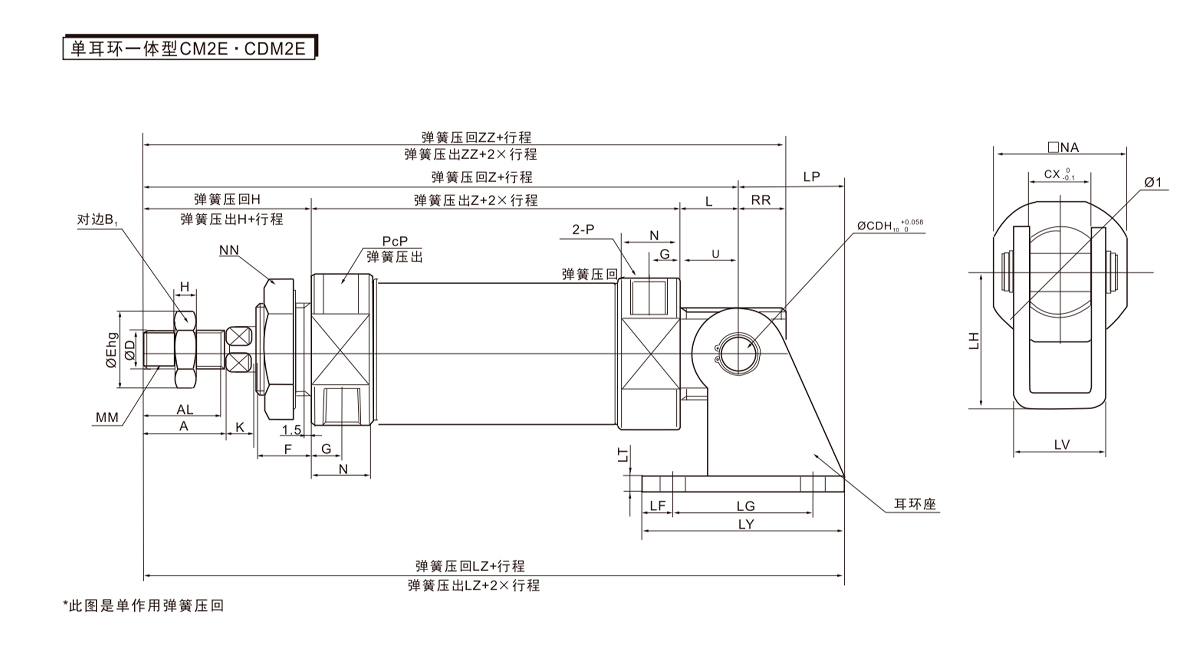

    Diameter silinder (mm) A AL B1 CD CX D E F G H H1 I K L MM N TIDAK NN P PR U
    20 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1,25 15 24 M20×1,5 1/8 9 11.5
    -0,033
    25 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1,5 1/8 9 11.5
    -0,033
    32 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1,5 1/8 12 14.5
    -0,033
    40 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 14.5
    -0,039

    Rencana perjalanan 1~50 51~100 101~150 151~200 201~250
    Diameter silinder S Z ZZ S Z ZZ S Z ZZ S Z ZZ S Z ZZ
    20 87 140 149 112 165 174 137 190 199 - - - - - -
    25 87 144 153 112 169 178 137 194 203 - - - - - -
    32 89 149 161 114 174 186 139 199 211 164 224 236 - - -
    40 113 178 190 138 203 215 163 228 240 188 253 265 213 278 290

    Nomor bagian Diameter silinder (mm) LD JIKA LG LH LP LT LV LY 1~50 51~100 101~150 151~200 201~250
    LZ LZ LZ LZ LZ
    CM-E020B 20 6.8 15 30 30 37 3.2 18.4 59 177 202 227 - -
    25 6.8 15 30 30 37 3.2 18.4 59 181 206 231 - -
    CM-E032B 32 9 15 40 40 50 4 28 75 199 224 249 274 -
    40 9 15 40 40 50 4 28 75 228 253 278 303 328
