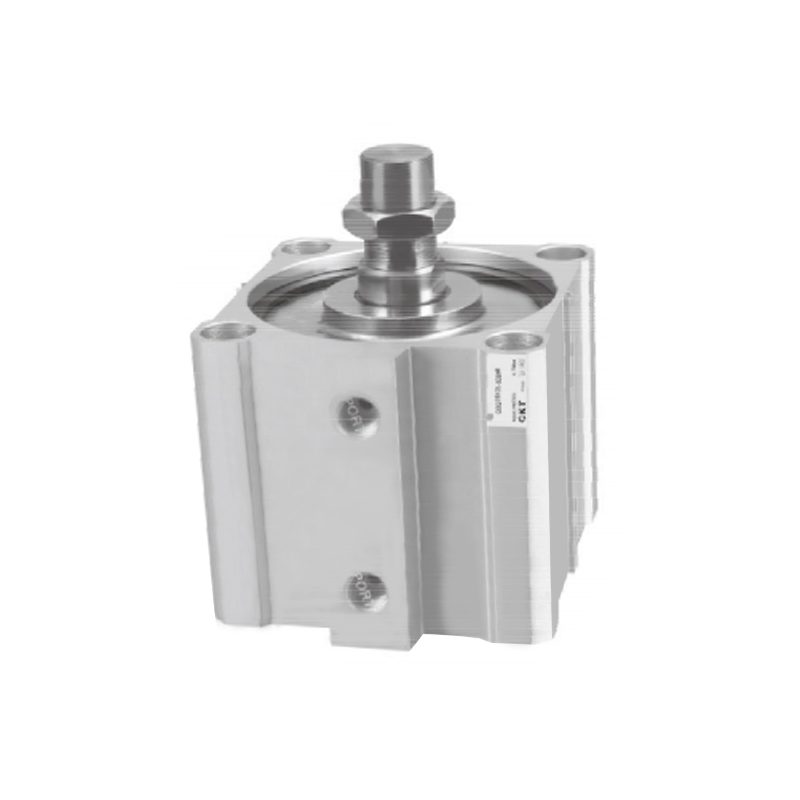

Silinder Tipis Seri CQ2 (Ukuran Lubang Besar)
  • Silinder Tipis Seri CQ2 (Ukuran Lubang Besar)
Silinder Tipis

Silinder Tipis Seri CQ2 (Ukuran Lubang Besar)

Silinder Tipis Seri CQ2 (Ukuran Lubang Besar) dikenal dengan ukuran lubangnya yang besar dan merupakan solusi khas untuk komponen penggerak dalam situasi sensitif ruang di bidang otomasi industri. Konsep desain intinya adalah meminimalkan ukuran instalasi aksial sekaligus memastikan gaya keluaran yang diperlukan, memberikan fleksibilitas yang lebih besar untuk tata letak peralatan.

• Kepatuhan terhadap standar: Desain dan pembuatannya memenuhi persyaratan spesifikasi dasar industri yang berlaku.

• Koneksi struktural: Badan silinder dan penutup ujung mengadopsi metode penguncian melingkar yang unik untuk membentuk sambungan yang stabil dan andal dengan dimensi aksial yang sangat kecil.

• Karakteristik dinding bagian dalam: Dinding bagian dalam laras silinder diperlakukan dengan proses penguatan permukaan khusus, yang memberikan ketahanan aus yang sangat baik dan memastikan daya tahan jangka panjang.

• Keuntungan ruang: Panjang aksial yang dioptimalkan secara signifikan adalah fitur luar biasa yang secara efektif dapat mengurangi kebutuhan ruang pemasangan peralatan.

• Integrasi penginderaan: Bagian luar laras silinder dirancang dengan struktur alur standar untuk memfasilitasi pemasangan dan pemosisian cepat sensor pendeteksi posisi langkah.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Silinder Tipis Seri CQM (Tipe Batang Pemandu)
BERIKUTNYA：Silinder Tipis Seri CQ2 (Stroke Panjang)
  • Ukuran Lubang (mm) 125 140 160 180 200
    Cairan Udara
    Tindakan Akting ganda
    Tekanan Bukti 1,5MPa(15,3kgf/cm²)
    Tekanan Operasional Maks 1,0MPa(10,2kgf/cm²)
    Tekanan Operasi Minimum 0,05MPa(0,51kgf/cm²)
    Suhu Sekitar & Cairan -10~ 60℃
    Benang Ujung Batang Benang betina (Standar), Benang jantan (Opsi)
    Bantal Bumper karet standar
    Kecepatan Piston 50-500 mm/detik 20-400 mm/dtk
    Toleransi Panjang Pukulan 1.40
    * Pelumasan Tidak diperlukan
    Pemasangan Cangkul tembus dan kedua ujungnya disadap
    Diameter Tabung RC(PT)3/8 Rc(PT)1/2
    *Silakan gunakan ISOVG32 jika ingin menggunakan pelumasan.

  • Membosankan

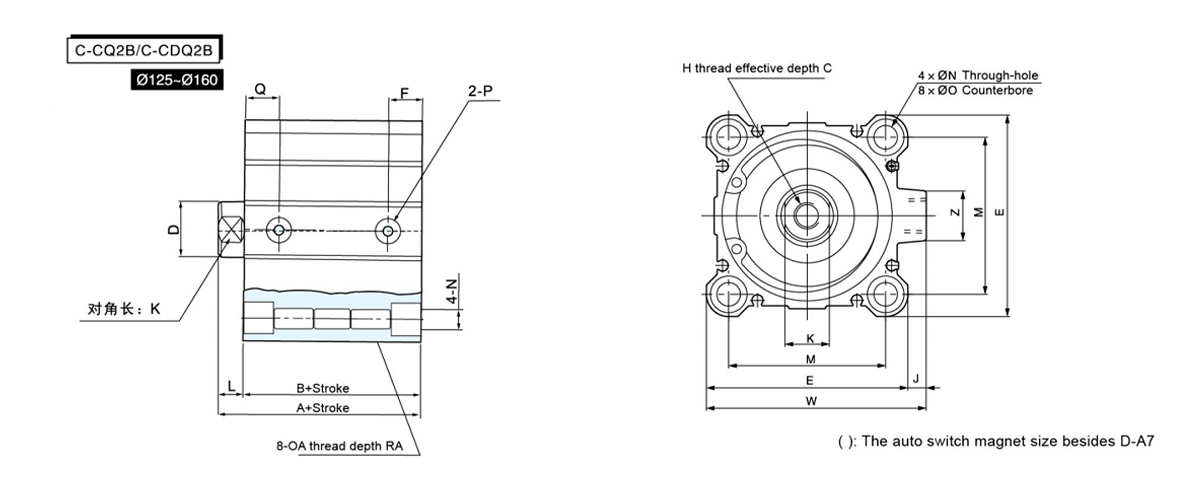

    Ukuran     		Pukulan Standar (mm) A B C D E F H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 99 83 30 036 142 24.5 M22×2.5 190 11 32 16 114 12.5 M14×2 21.2 RC3/8 24.5 25 18.4 32
    140 99 83 30 036 158 24.5 M22×2.5 210 10 32 16 128 12.5 M14×2 21.2 RC3/8 24.5 25 18.4 32
    160 108 91 33 040 178 27.5 M24×3 238 10 36 17 144 14.5 M16×2 24.2 RC3/8 27.5 28 21.2 32

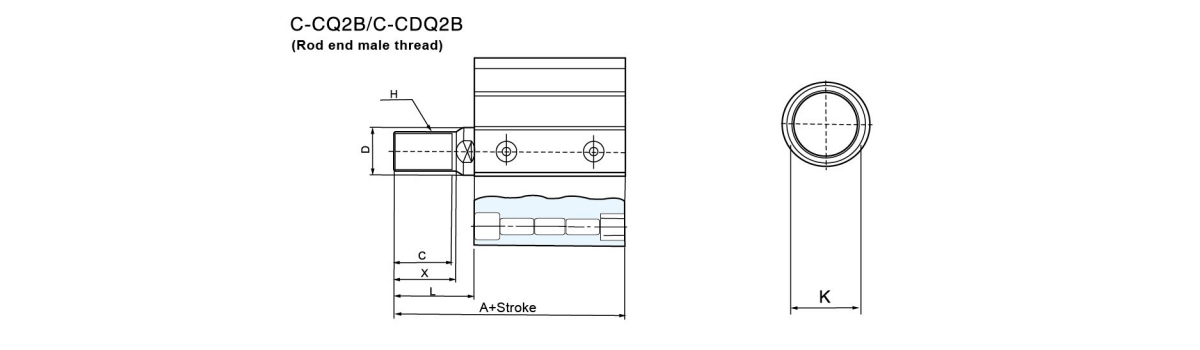

    Membosankan Size
    (mm)     		A C D H K L X
    125 141 42 Ø36 M30×1,5 32 58 45
    140 141 42 Ø 36 M30×1,5 32 58 45
    160 155 47 Ø40 M36×1,5 36 64 50

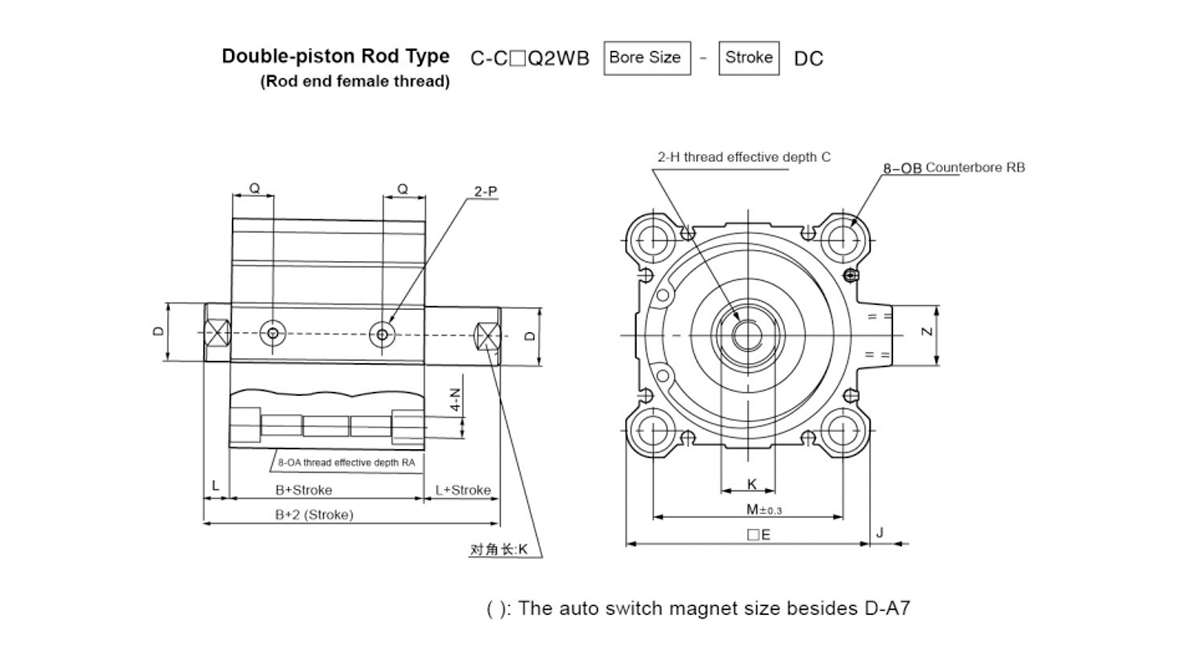

    Membosankan Size Pukulan Standar A B C D E H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 115 83 30(22.5) Ø36 142 M22×2.5 190 11 32 16 114 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    140 115 83 30(22.5) Ø36 158 M22×2.5 210 10 32 16 128 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    160 125 91 33(26.5) Ø40 178 M24×3 238 10 36 17 144 14.5 M16×2 24.2 45724 27.5 28 21.2 32

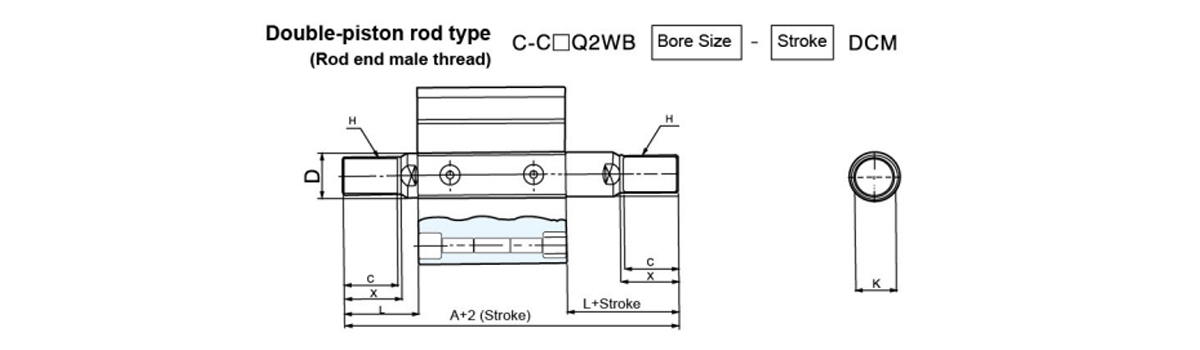

    Membosankan Size A C D H K L X
    125 199 42 Ø36 M30×1,5 32 58 45
    140 199 42 Ø36 M30×1,5 32 58 45
    160 219 47 Ø40 M36×1,5 36 64 50
