Silinder Tipis Seri CQM (Tipe Batang Pemandu) Pemasok

Rumah / Produk / Silinder Udara / Silinder Tipis / Silinder Tipis Seri CQM (Tipe Batang Pemandu)

Silinder Tipis Seri CQM (Tipe Batang Pemandu) Silinder Tipis Seri CQM (Tipe Batang Pemandu) Silinder Tipis Seri CQM (Tipe Batang Pemandu)
  • Silinder Tipis Seri CQM (Tipe Batang Pemandu)
  • Silinder Tipis Seri CQM (Tipe Batang Pemandu)
  • Silinder Tipis Seri CQM (Tipe Batang Pemandu)
Silinder Tipis

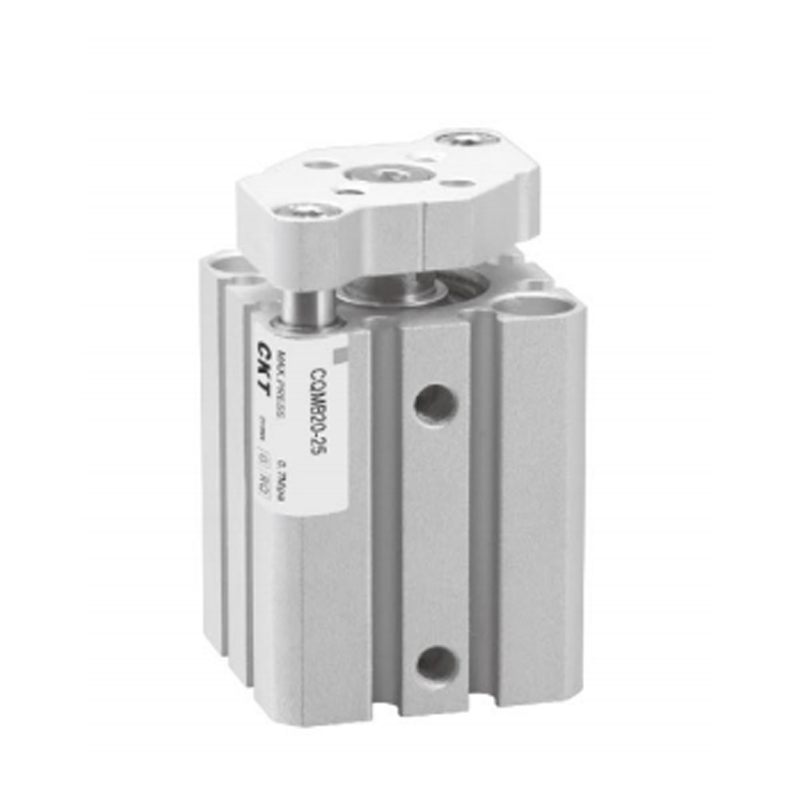

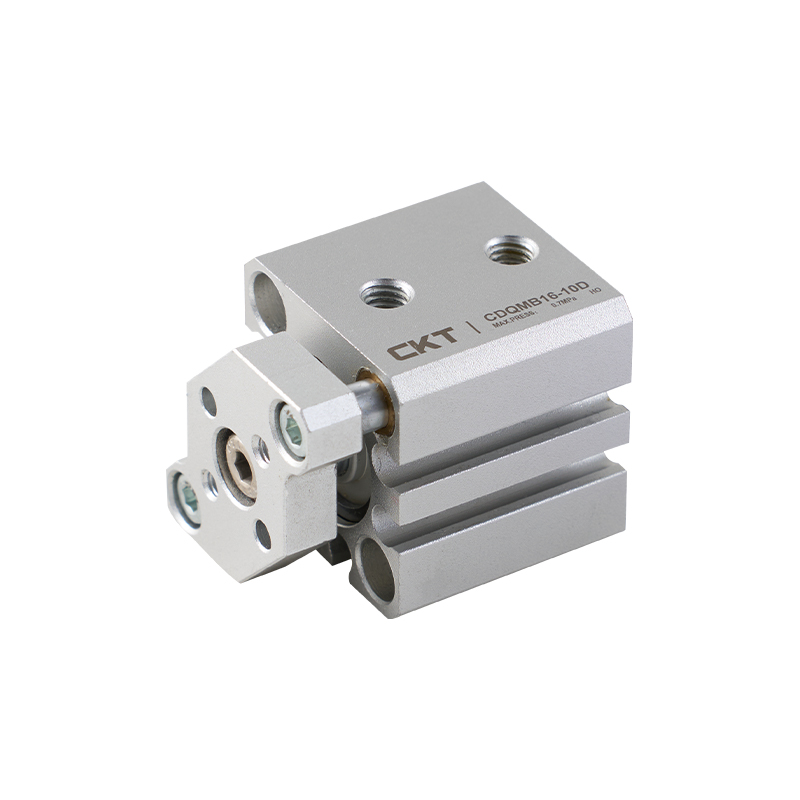

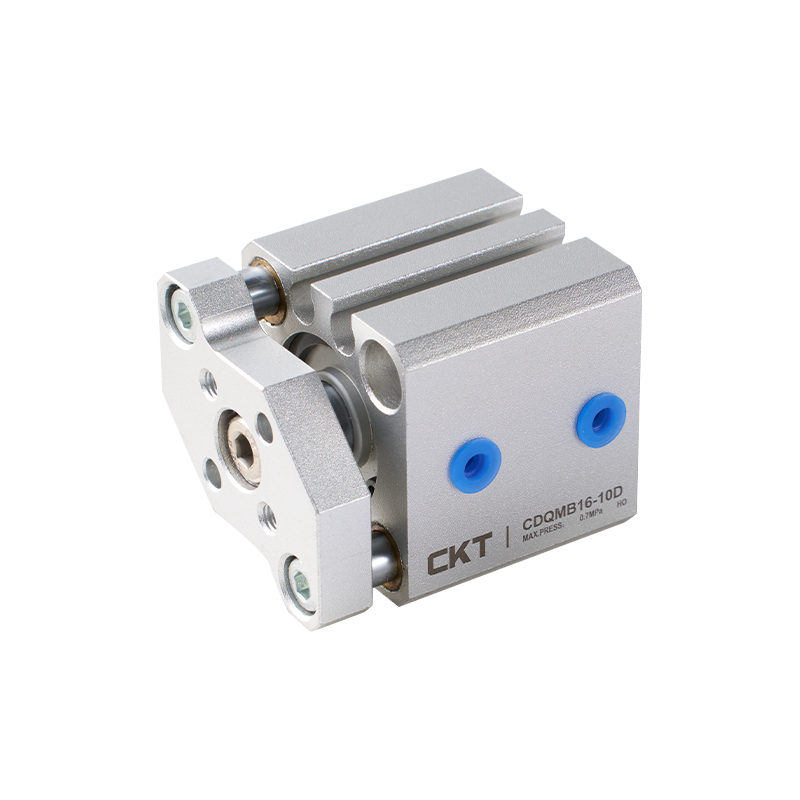

Silinder Tipis Seri CQM (Tipe Batang Pemandu)

Silinder Tipis Seri CQM (Tipe Batang Pemandu) dirancang untuk pemandu dengan kekakuan tinggi dan kondisi ruang yang ringkas. Ini mengintegrasikan fungsi pendukung beban dan anti-torsi melalui struktur batang pemandu ganda untuk memenuhi kebutuhan penentuan posisi yang presisi.

1. Struktur terstandar dan diperkuat
Mengikuti spesifikasi standar JIS, ia mengadopsi desain terintegrasi batang pemandu ganda untuk memastikan kekakuan struktural dan stabilitas operasional.

2. Kemampuan beradaptasi ruang
Bodinya yang ringkas secara signifikan mengurangi kebutuhan ruang pemasangan dan cocok untuk skenario otomatisasi dengan ruang terbatas.

3. Kemampuan beban anti-eksentrik komposit
Sistem batang pemandu ganda secara bersamaan menekan offset rotasi, memberikan kinerja anti tekuk dan anti torsi yang sangat baik, dan beradaptasi dengan kondisi beban asimetris.

4. Kompatibilitas beban tinggi
Mekanisme batang pemandu dapat membawa beban gerak dan gaya lateral yang besar, sehingga mengurangi efek tegangan kondisi kantilever pada badan silinder.

5. Kontrol panduan presisi
Akurasi non-rotasi ujung adalah ≤±0,2°, memastikan lintasan gerakan linier presisi tinggi.

6. Kompatibilitas instalasi
Dimensi pemasangan bodi utama dapat dioperasikan dengan seri silinder tipis standar dengan spesifikasi yang sama, mendukung penggantian atau peningkatan peralatan secara cepat.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Silinder Tipis Baru Seri CQS
BERIKUTNYA：Silinder Tipis Seri CQ2 (Ukuran Lubang Besar)
  • Tindakan Batang Tunggal, Akting Ganda
    Tekanan Operasional Maks 1,0   MPa
    Min.Operasi
    Tekanan     		Ø12, Ø16 0,12   MPa
    Ø20~0100 0,1   MPa
    Suhu Ambinet & Cairan Tanpa saklar otomatis: -10~ 70℃, Dengan saklar otomatis: -10~ 60℃(Tanpa pembekuan)
    Bantal Bemper kedua sisi
    Toleransi Panjang Pukulan 10mm
    Kecepatan Piston Ø12~Ø40 50~500     mm/dtk
    Ø50~Ø100 50~300     mm/dtk

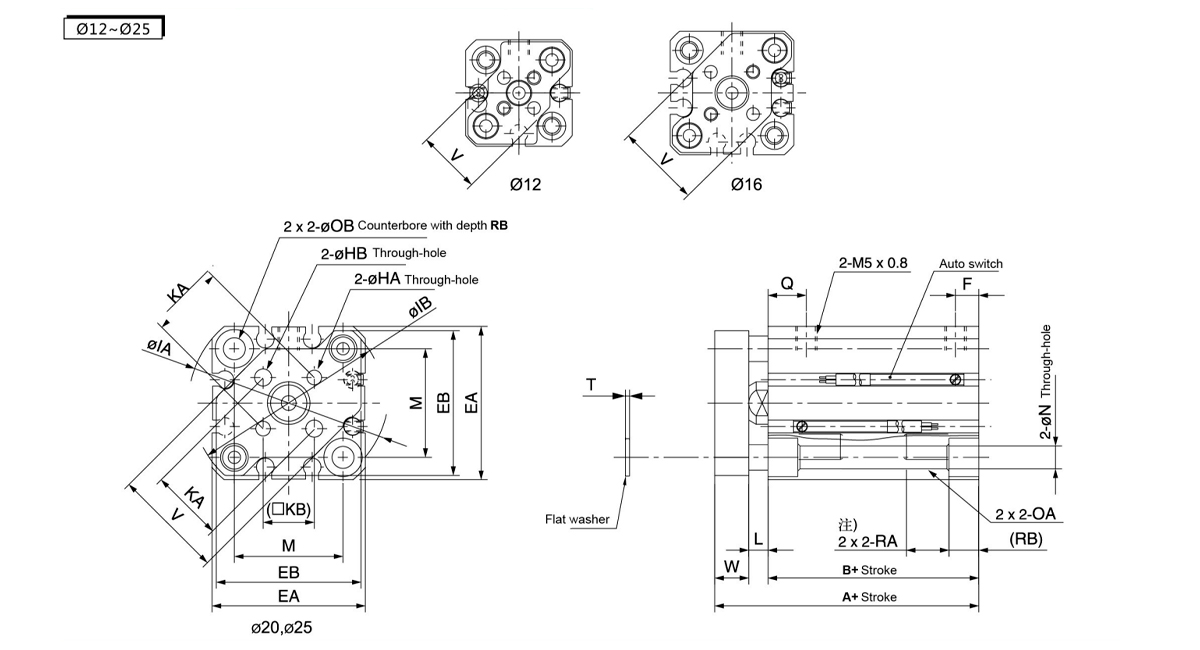

  • Membosankan
    Ukuran
    (mm)     		Pukulan
    Jangkauan
    (mm)     		Tanpa Saklar Otomatis Dengan Saklar Otomatis EA EB F HA OA HB IA IB KA KB L M N OB Q RA RB T V W
    A B A B
    12 5~30 26.5 17 31.5 22 25 24 5 M3×0,5 M4×0,7 3 32 31.5 10 7.1 3.5 15.5 3.5 6.5 7.5 7 4 0.5 14.9 6
    16 5~30 26.5 17 31.5 22 29 28 5 M3×0,5 M4×0,7 3 38 37 14 9.9 3.5 20 3.5 6.5 7.5 7 4 0.5 20 6
    20 5~50 32 19.5 42 29.5 36 34 5.5 M4×0,7 M6×1.0 4 47 45.5 17 12 4.5 25.5 5.4 9 9 10 7 1 26 8
    25 5~50 35.5 22.5 45.5 32.5 40 38 5.5 M5×0,8 M6×1.0 5 52 50.5 22 15.6 5 28 5.4 9 11 10 7 1 30 8

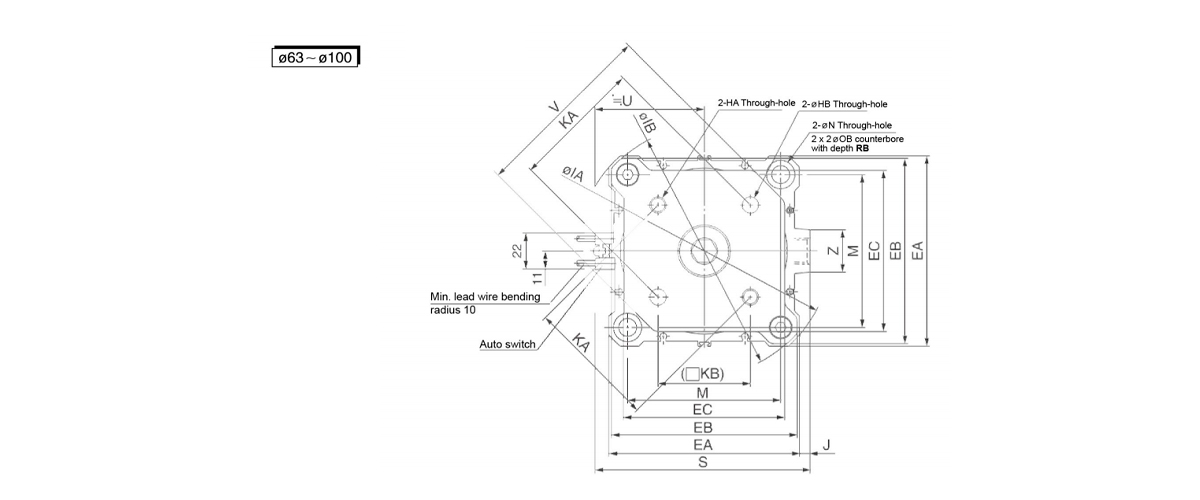

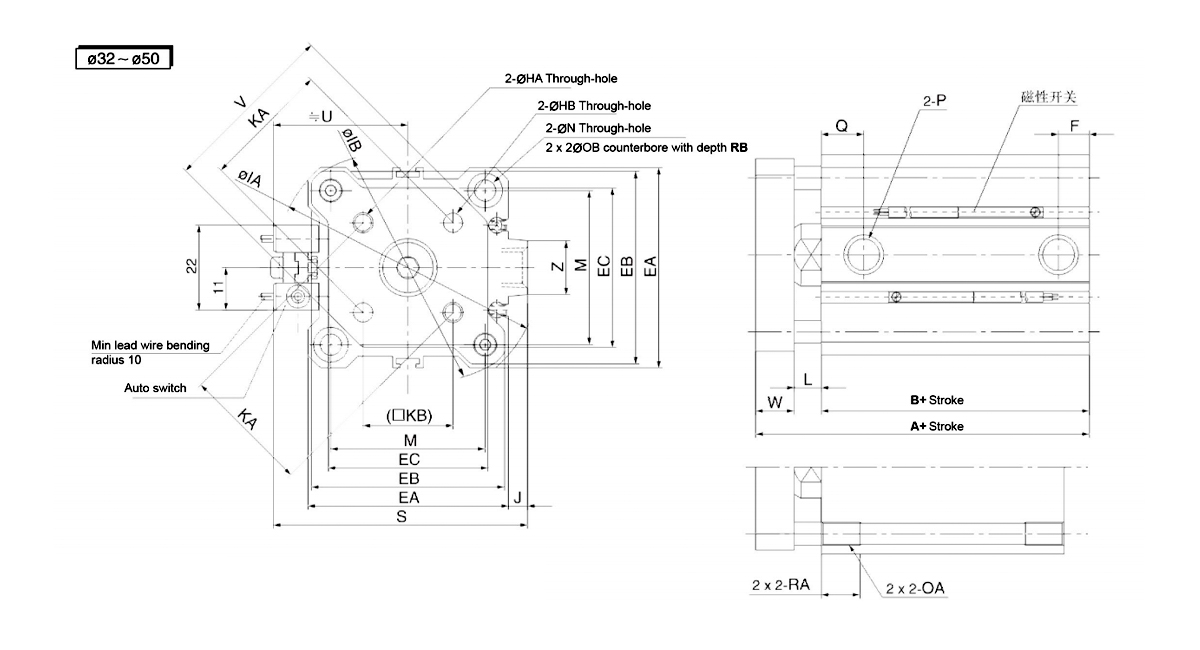

    Kedua Ujungnya Disadap (C-CQMA)
    Membosankan Size
    (mm)     		HA OA HB IA IB J KA KB L M N OB RA RB S U V W Z
    32 M5×0,8 M6×1.0 5 60 58.5 4.5 28 19.8 7 34 5.5 9 10 7 58.5 31.5 38 10 14
    40 M5×0,8 M6×1.0 5 69 67.5 5 33 23.3 7 40 5.5 9 10 7 66 35 46 10 14
    50 M6×1.0 M8×1,25 6 86 84.5 7 42 29.7 8 50 6.6 11 14 8 80 41 58 12 19
    63 M6×1.0 M10×1,5 6 02 103 100 7 50 02 35.4 8 60 9 14 18 10.5 93 47.5 69 12 19
    80 M8×1,25 M12×1,75 8 02 132 129 6 65 02 46 10 77 11 17.5 22 13.5 112.5 57.5 89 14 26
    100 M10×1,5 M12×1,75 10 0,2 156 153 6.5 80 02 56.6 10 94 11 17.5 22 13.5 132.5 67.5 113 16 26


    Membosankan Size
    (mm)
    Pukulan Range
    (mm)     		Tanpa Saklar Otomatis Dengan Saklar Otomatis EA EB EC
    A B F Q P A B F Q P
    - TN TF - TN TF
    32 5 40 23 5.5 11.5 M5×0,8 - - 50 33 7.5 10.5 RC1/8 NPT1/8 G1/8 45 43 34.4
    10~50 7.5 10.5 RC1/8 NPT1/8 G1/8
    75 ·100 50 33
    40 5~50 46.5 29.5 8 11 RC1/8 NPT1/8 G1/8 56.5 39.5 8 11 RC1/8 NPT1/8 G1/8 52 50 41.4
    75 ·100 56.5 39.5
    50 10~50 50.5 30.5 10.5 10.5 RC1/4 NPT1/4 G1/4 60.5 40.5 10.5 10.5 RC1/4 NPT1/4 G1/4 64 62 53.4
    75 ·100 60.5 40.5
    63 10~50 56 36 10.5 15 RC1/4 NPT1/4 G1/4 66 46 10.5 15 RC1/4 NPT1/4 G1/4 77 74 59.6
    75 ·100 66 46
    80 10~50 67.5 43.5 12.5 16 RC3/8 NPT3/8 G3/8 77.5 53.5 12.5 16 RC3/8 NPT3/8 G3/8 98 95 79.5
    75 ·100 77.5 53.5
    100 10~50 79 53 13 23 RC3/8 NPT3/8 G3/8 89 63 13 23 RC3/8 NPT3/8 G3/8 117 114 99
    75 ·100 89 63
