Silinder Tipis Baru Seri CQS Pemasok

Rumah / Produk / Silinder Udara / Silinder Tipis / Silinder Tipis Baru Seri CQS

Silinder Tipis Baru Seri CQS Silinder Tipis Baru Seri CQS Silinder Tipis Baru Seri CQS
  • Silinder Tipis Baru Seri CQS
  • Silinder Tipis Baru Seri CQS
  • Silinder Tipis Baru Seri CQS
Silinder Tipis

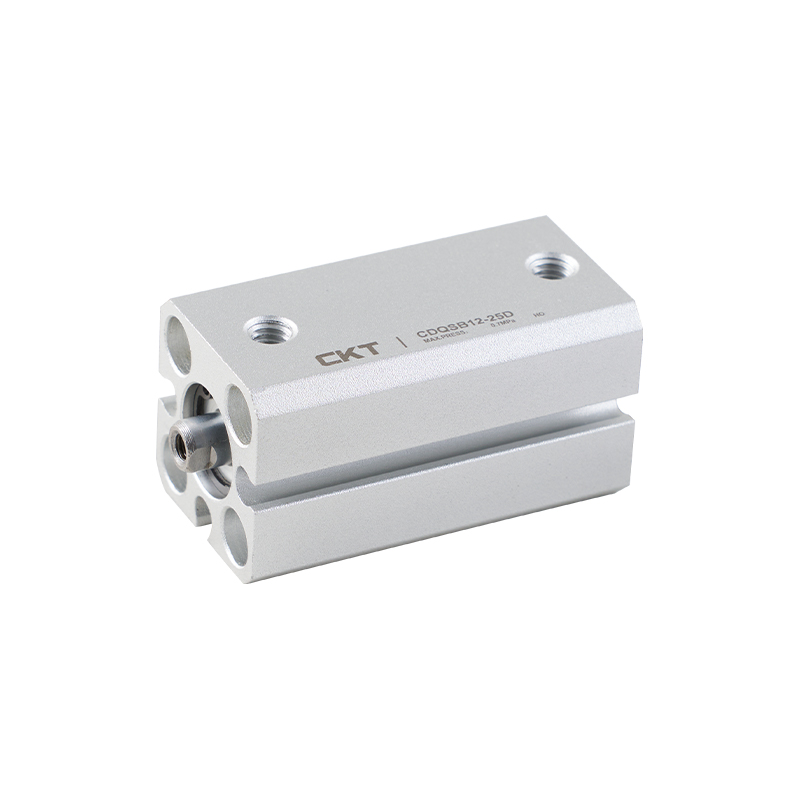

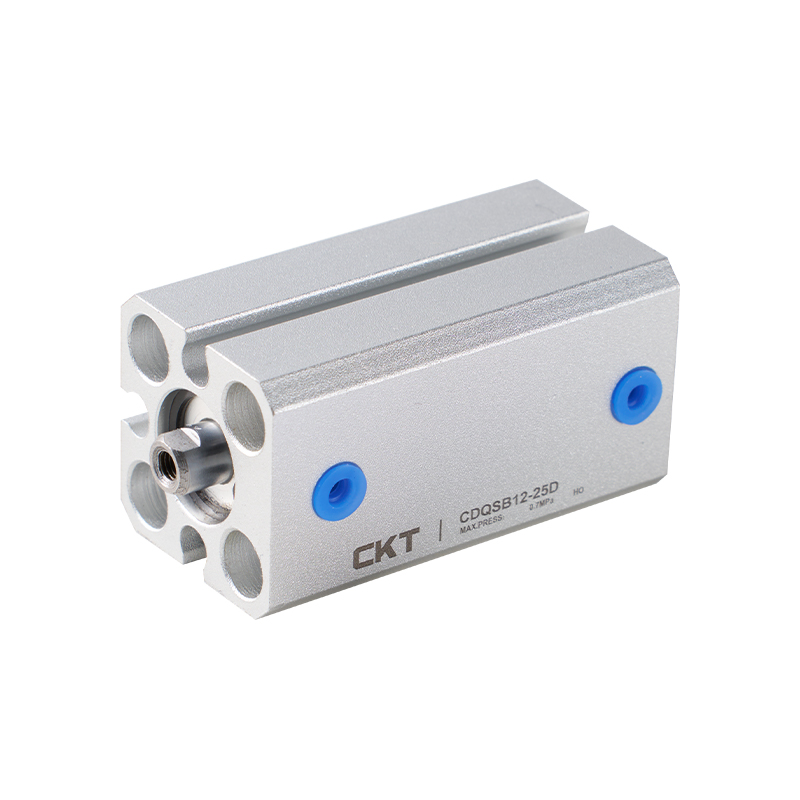

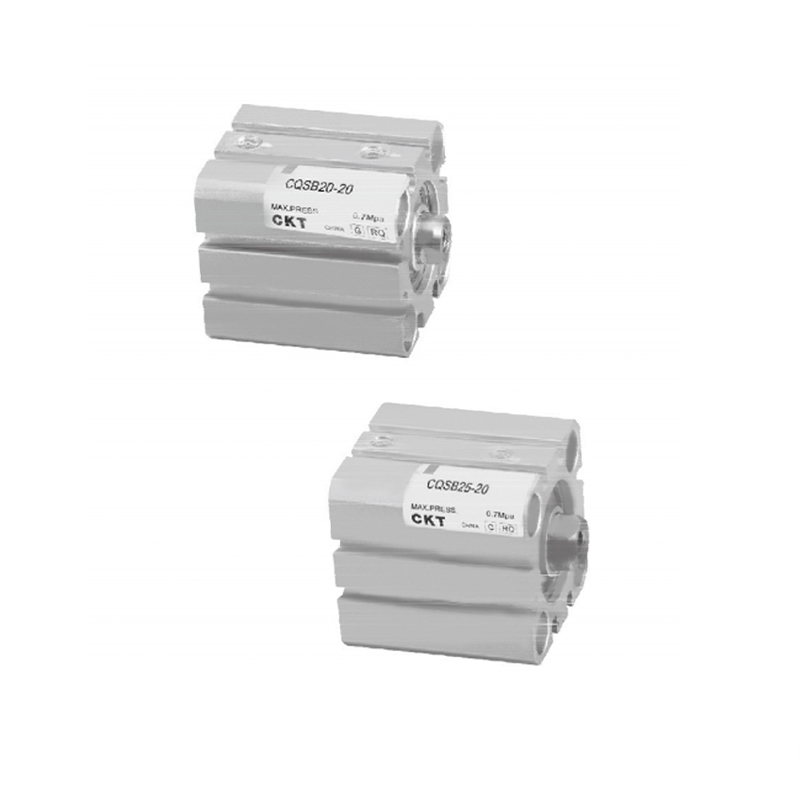

Silinder Tipis Baru Seri CQS

Sebagai aktuator pneumatik yang efisien di bidang otomasi industri modern, Silinder Tipis Baru Seri CQS telah mencapai optimalisasi penggunaan ruang dan konfigurasi fungsional yang terkoordinasi melalui inovasi struktural, memberikan solusi penggerak yang lebih fleksibel untuk tata letak peralatan yang ringkas.

1. Desain kompatibilitas instalasi multi-arah
Badan silinder mengintegrasikan antarmuka pemasangan sakelar magnetik multi-dimensi. Diantaranya, spesifikasi diameter silinder kecil menyediakan permukaan referensi pemasangan tiga arah, dan spesifikasi diameter silinder sedang dan besar diperluas ke mode pemasangan empat sisi termasuk permukaan referensi port, yang secara signifikan meningkatkan kebebasan tata letak dan kemampuan beradaptasi elemen penginderaan.

2. Arsitektur optimalisasi pemanfaatan ruang
Mengadopsi konfigurasi kompak kompresi positif, komponen gerakan utama dioptimalkan secara topologi. Dengan alasan mempertahankan kinerja keluaran standar, penggunaan ruang aksial dan radial dikurangi secara bersamaan, sehingga secara efektif melepaskan sumber daya ruang internal peralatan.

3. Struktur instalasi komposit
Basisnya mengintegrasikan penetrasi lubang tembus dan pembawa instalasi ganda tertanam berulir. Melalui desain antarmuka modular, ini kompatibel dengan persyaratan koneksi mekanisme arus utama, mengurangi kompleksitas integrasi sistem, dan mendukung penerapan cepat dalam berbagai skenario.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Silinder Tipis Seri SDA
BERIKUTNYA：Silinder Tipis Seri CQM (Tipe Batang Pemandu)
  • Ukuran Lubang (mm) 12 16 20 25
    Cairan Udara
    Tindakan Akting ganda, Akting tunggal: Pengembalian/perpanjangan pegas
    Tekanan Bukti 1.5MPa{15.3kgf/cm²}
    Tekanan Operasional Maks 1.0MPa{10.2kgf/cm²}
    Suhu Sekitar & Cairan -10℃~ 60℃
    Benang Ujung Batang Benang betina (Standar), Benang jantan (Opsi)
    Bantal nihil
    Kecepatan Piston 50~500 mm/dtk
    Toleransi Panjang Pukulan 1
    * Pelumasan Tidak diperlukan
    Pemasangan Melalui lubang, kedua ujungnya disadap (Universal)
    Ukuran Pelabuhan M5×0,8
    *Silakan gunakan ISOVG32 jika ingin menggunakan pelumasan.

  • Stroke/Model  Sakelar  Otomatis
    Ukuran Lubang
    (mm)     		Pukulan Standar (mm) Beralih Otomatis
    Akting ganda Akting tunggal Jenis instalasi terowongan
    12 5,10,15
    20,25,30,     		510 A93(V)
    M9N(V)
    M9B(V)
    F9BA     		A96(V)
    F9NW
    M9P(V)
    16
    20 5,10,15,20,25
    30,35,40,45,50     		510
    25

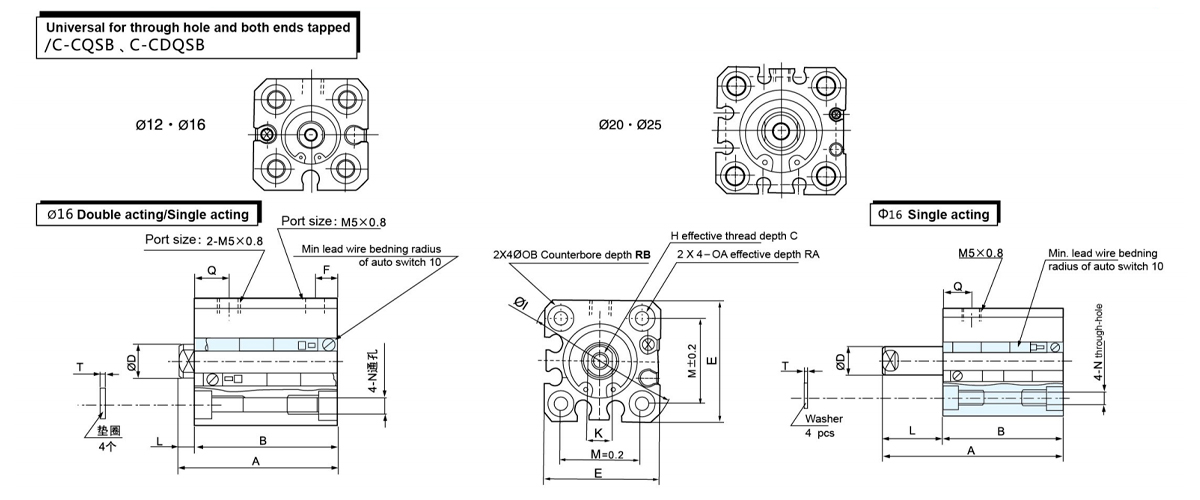

  • Dimensi untuk akting ganda/akting tunggal
    Berlaku
    Ukuran Lubang
    (mm)     		Standar
    C D E H I K M N OA OB RA RB T Q
    12 6 6 25 M3×0,5 32 5 15.5 3.5 M4×0,7 6.5 7 4 0.5 7.5
    16 8 8 29 M4×0,7 38 6 20 3.5 M4×0,7 6.5 7 4 0.5 7.5
    20 7 10 36 M5×0,8 47 8 25.5 5.4 M6×1.0 9 10 7 1 9
    25 12 12 40 M6×1.0 52 10 28 5.4 M6×1.0 9 10 7 1 11

    Akting ganda (ST = Pukulan)
    Berlaku
    Ukuran Lubang
    (mm)     		Pukulan
    Jangkauan
    (mm)     		Tipe Dasar Magnet bawaan
    A B F L Q A B
    12 5~30 20,5 sdm 17 st 5 3.5 7.5 25,5 sdm 22 sdm
    16 5~30 20,5 sdm 17 st 5 3.5 7.5 25,5 sdm 22 sdm
    20 5~50 24 sdm 19,5 st 5.5 4.5 9 34 st 29,5 st
    25 5~50 27,5 st 22,5 st 5.5 5 11 37,5 st 32,5 sdm

    Akting tunggal (ST=Pukulan)

    Berlaku
    Ukuran Lubang
    (mm)
    Pukulan
    Jangkauan
    (mm)     		Standar Magnet bawaan
    A B F L A B
    tanggal 5 tanggal 10 tanggal 5 tanggal 10 tanggal 5 tanggal 10 tanggal 5 tanggal 10
    12 510 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    16 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    20 29 34 24.5 29.5 5.5 4.5 39 44 34.5 39.5
    25 32.5 37.5 27.5 32.5 5.5 5 42.5 47.5 37.5 42.5

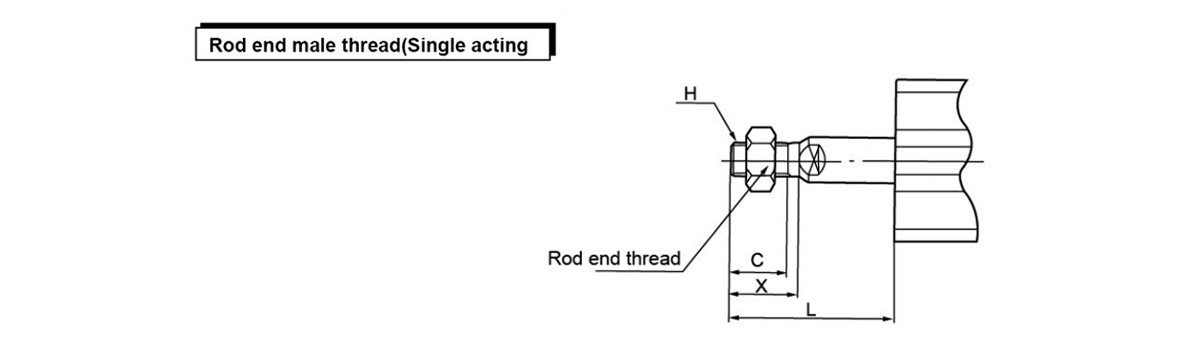

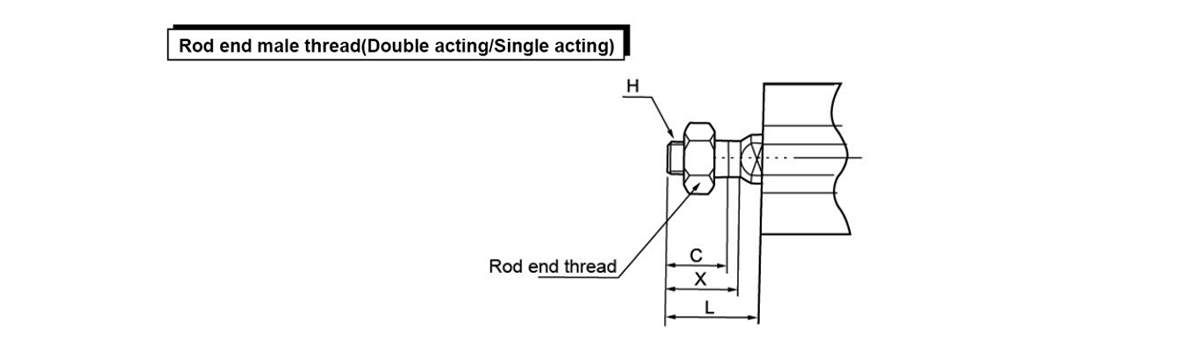

    Berlaku
    Ukuran Lubang
    (mm)     		C H L X
    12 9 M5×0,8 14 10.5
    16 10 M6×1.0 15.5 12
    20 12 M8×1,25 18.5 14
    25 15 M10×1,25 22.5 17.5

    Berlaku
    Ukuran Lubang
    (mm)     		C H L X
    tanggal 5 tanggal 10
    12 9 M5×0,8 19 24 10.5
    16 10 M6×1.0 20.5 25.5 12
    20 12 M8×1,25 23.5 28.5 14
    25 15 M10×1,25 27.5 32.5 17.5

    Akting tunggal (ST=Rencana Perjalanan)

    Berlaku
    Ukuran Lubang
    (mm)
    Pukulan
    Jangkauan
    (mm)     		Standar Magnet bawaan
    A B L Q A B
    tanggal 5 tanggal 10 tanggal 5 10S 5 st tanggal 10 tanggal 5 tanggal 10 5 st tanggal 10
    12 510 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    16 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    20 34 39 24.5 29.5 9.5 14.5 9 44 49 34.5 39.5
    25 37.5 42.5 27.5 32.5 10 15 11 47.5 52.5 37.5 42.5
