Silinder Tipis

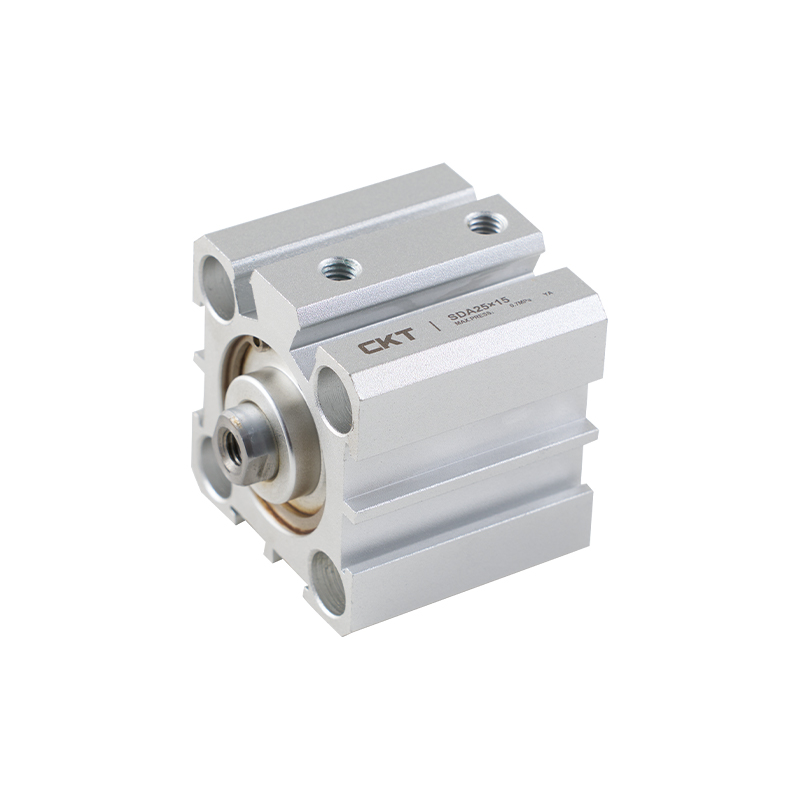

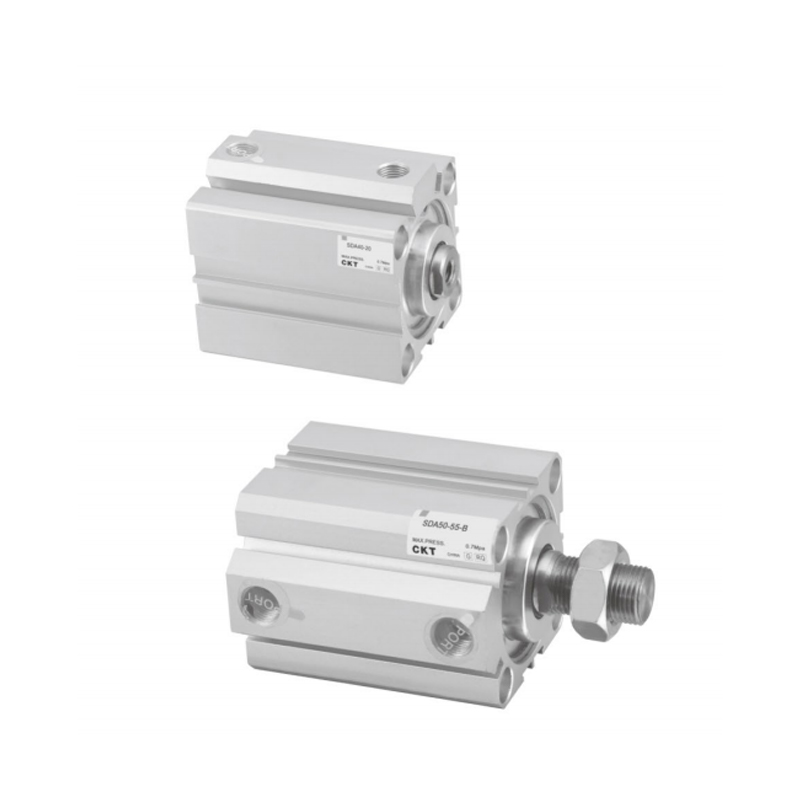

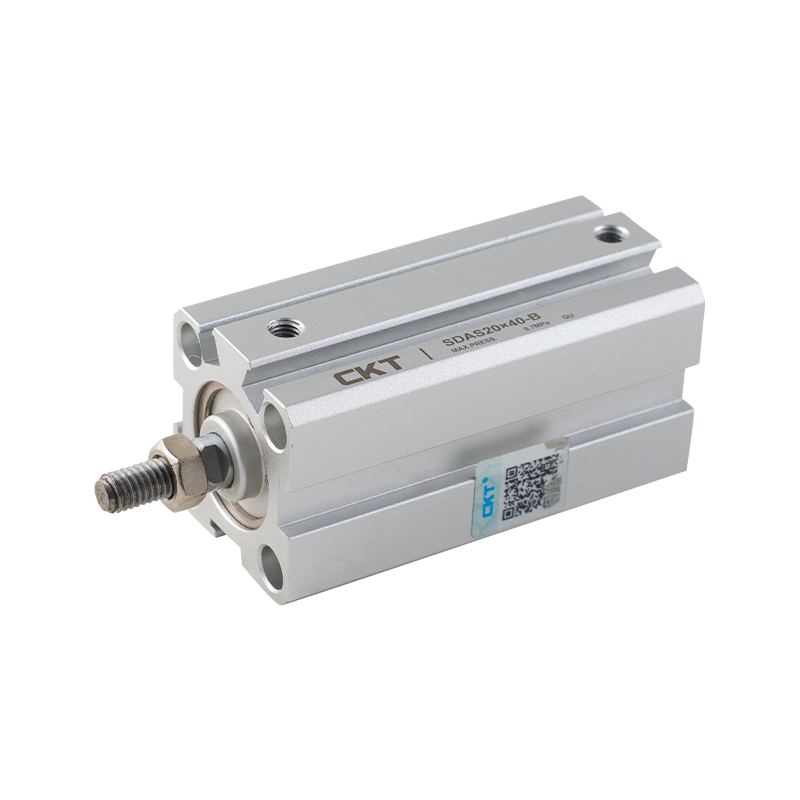

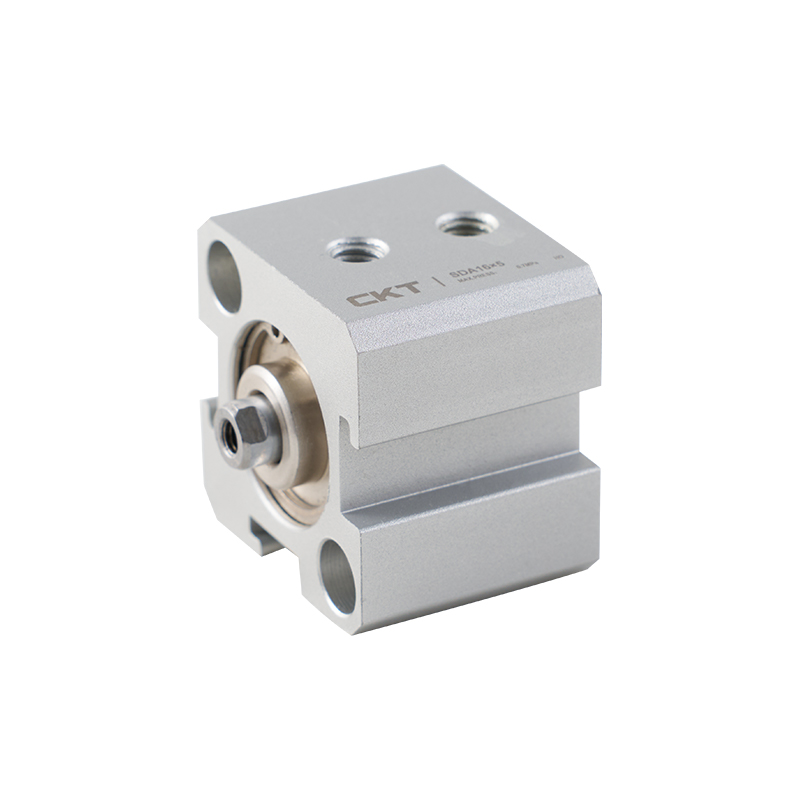

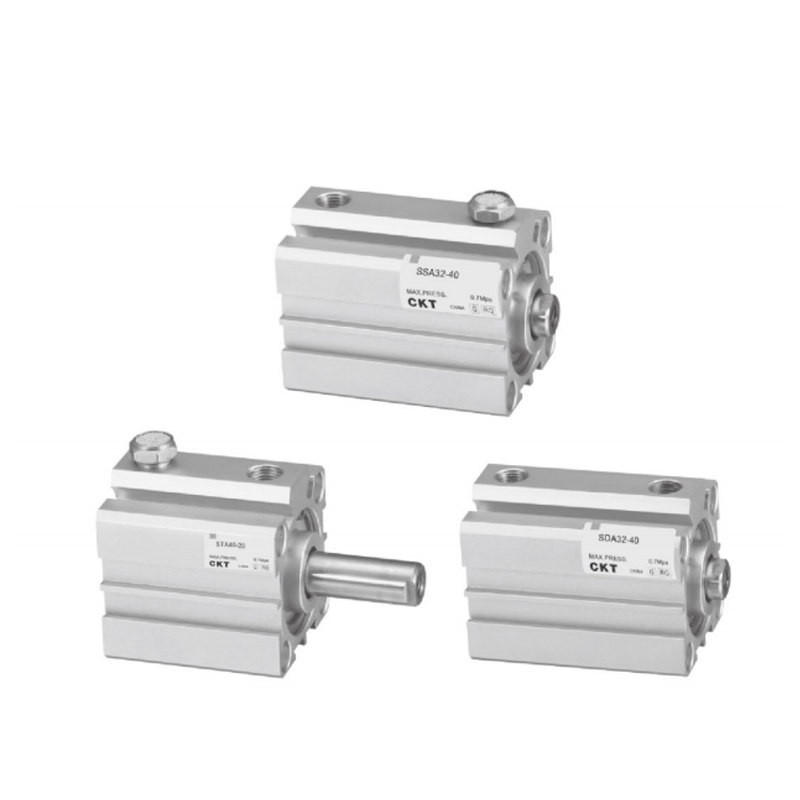

Silinder Tipis Seri SDA

Tipis dan ringan
Dengan tetap mempertahankan akurasi gerakan dan masa pakai produk yang ada, panjang totalnya hanya 1/2-1/3 dari silinder umum. Ia memanfaatkan karakteristiknya yang tipis dan ringan.


Mudah dipasang
Metode pemasangan tertanam tidak memerlukan aksesori apa pun untuk mencapai persyaratan penghematan ruang.


Mudah dirawat
Desainnya mengadopsi metode perakitan sederhana, yang nyaman untuk pemasangan, pembongkaran, dan pemeliharaan.


Saklar magnetik
Alur perakitan disediakan di bagian luar bodi, membuatnya sangat mudah untuk memasang dan memperbaiki sakelar magnetik serta menyesuaikan posisinya.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Silinder Aksi Ganda Sumbu Ganda Tipis Seri SDAD
BERIKUTNYA：Silinder Tipis Baru Seri CQS
  • Ukuran Lubang (mm) 12 16 20 25 32 40 50 63 80 100
    Tindakan Akting ganda
    Dorongan akting tunggal               Tarikan akting tunggal -
    Cairan Udara
    Beroperasi
    Rentang Tekanan
    kgf/cm²     		Akting ganda 1~9
    Akting tunggal 2~9 -
    Bukti Tekanan  kgf/cm² 13.5
    Beroperasi Temperature Range℃ -5~70
    Beroperasi Speed
    Rentang    mm/dtk     		Akting ganda 30~500
    Akting tunggal 50~500
    Bantal Bantalan bemper
    Ukuran pelabuhan M5×0,8 PT1/8 PT1/4 PT3/8

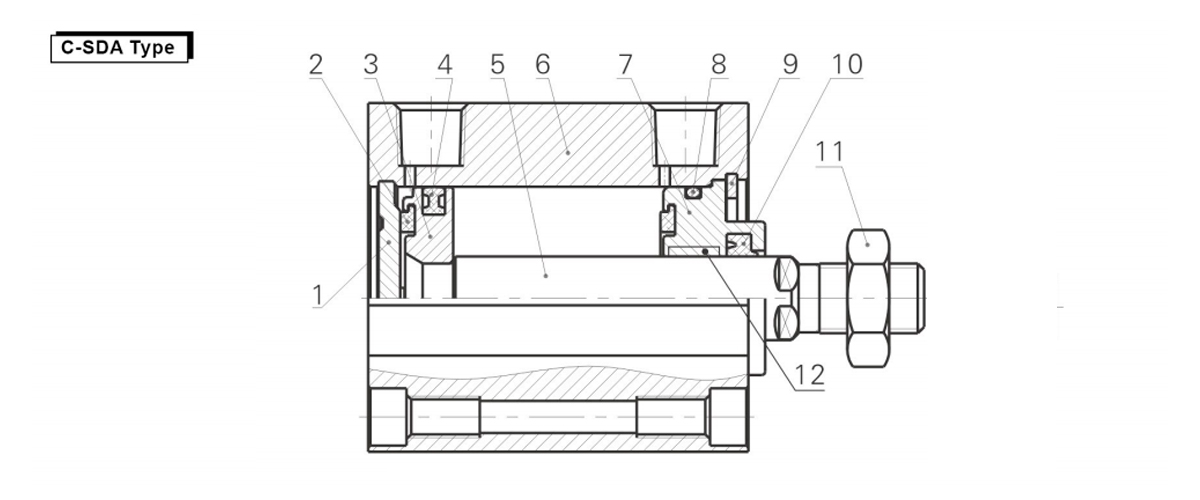

  • Barang Nama Bahan Barang Nama Bahan
    1 Sampul belakang 6060-T5 2 Bantalan bumper piston PU
    3 Piston 6061-T6 4 Piston tipe O ganda NBR
    5 Batang piston Baja karbon sedang (pelapisan hardchrome) 6 Badan utama 6063-T5
    7 Sampul depan 60611-T6 8 Sampul depan O ring NBR
    9 Cincin lompat tipe C Baja pegas 10 Sampul depan seal ring NBR
    11 Gila Baja karbon 12 Busing Bahan tahan aus

    Penggantian   Bagian/Segel   Cincin
    Barang Nama Bahan Komponen
    Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100
    9 Cincin segel batang NBR PDB-6 PDB-6 PDB-8 PDB-10 PDB-12 PDB-16 PDB-20 PDB-20 PDU-25 PDU-32
    10 Cincin segel piston APA-012 APA-016 APA-O20 APA-Q25 APA-O32 APA-O40 APA-050 APA-Q63 APA-O80 APA-100
    11 Cincin O sampul depan Ø12×1,5 Ø16×1,5 Ø17×1,8 Ø22×1,8 Ø27×1,8 Ø36×1,8 Ø47×1,8 Ø59×1,8 Ø75×1,8 Ø95×1,8
    Model cincin segel C-SDA12-PS C-SDA16-PS C-SDA20-PS C-SDA25-PS C-SDA32-PS C-SDA40-PS C-SDA50-PS C-SDA63-PS C-SDA80-PS C-SDA100-PS

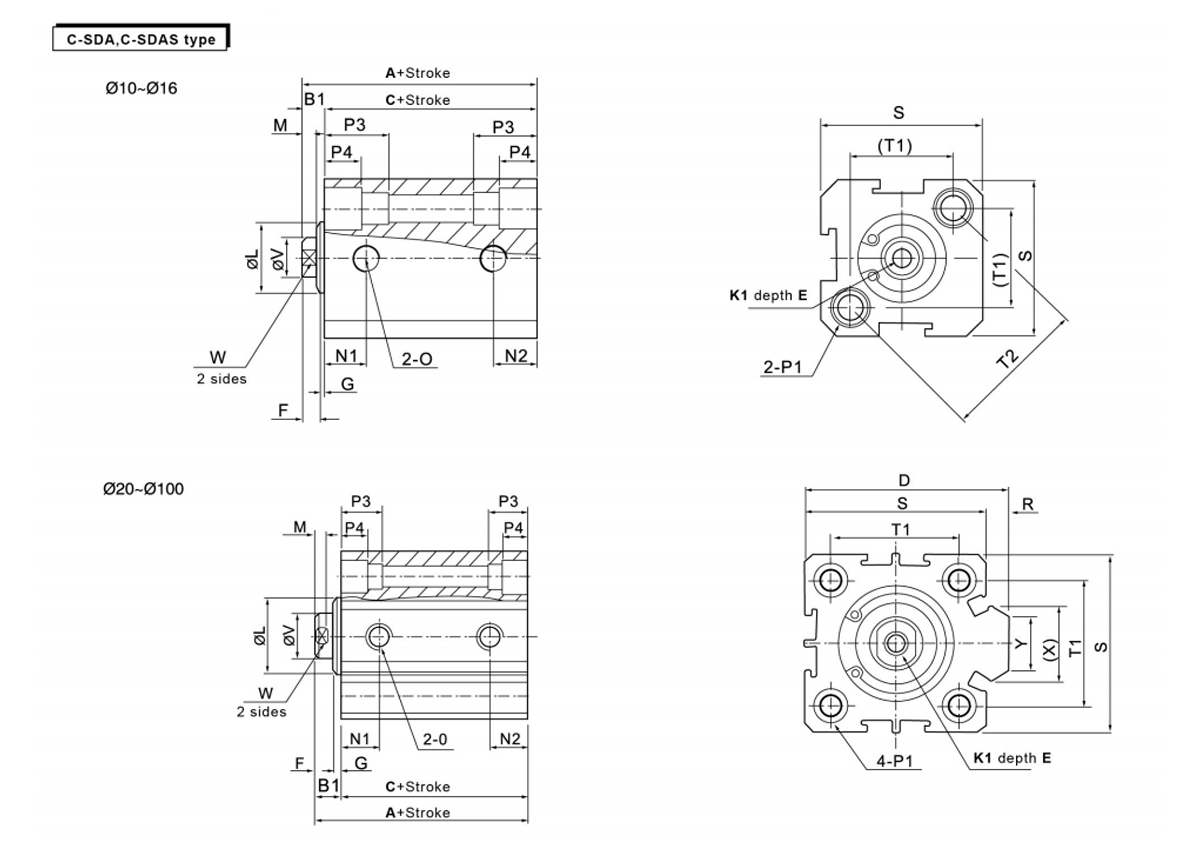

    Formulirulirulir Standar Dengan Saklar Otomatis B1 D E F G K1 L M N1 N2
    Ukuran Lubang/Simbol A C A C S=5 S>5 S=5 S>5
    12 22 17 32 27 5 - 6 4 1 M3×0,5 10.2 3 7.5 5
    16 24 18.5 34 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 8 5.5
    20 25 19.5 35 29.5 5.5 36 8 4 1.5 M4×0,7 13 3 9 5.5
    25 27 21 37 31 6 42 10 4 2 M5×0,8 17 3 9.2 5.5
    32 31.5 24.5 41.5 34.5 7 50 12 4 3 M6×1 22 3 9 6.5 9
    40 33 26 43 36 7 58.5 12 4 3 M8×1,25 28 3 9.5 7.5
    50 37 28 47 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 41 32 51 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 11.8 9.5 11.8
    80 52 41 62 51 11 104 20 6 5 M14×1,5 45 4 11.5 14.5 11.5 14.5
    100 63 51 73 61 12 124 20 7 5 N18×1.5 55 4 16 20.5 16 20.5

    Ukuran Lubang/Simbol O P1 hal3 hal4 R S T1 T2 V W X Y
    12 M5×0,8 Kedua sisi: φ6,5 ulir M5×0,8 lubang tembus: φ4,2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5×0,8 Kedua sisi: φ6,5 ulir M5×0,8 lubang tembus: φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0,8 Kedua sisi: φ6,5 ulir M5×0,8 lubang tembus: φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Kedua sisi: φ8.2 ulir M6×1.0 lubang tembus: φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Kedua sisi: φ8.2 ulir M6×1.0 lubang tembus: φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Kedua sisi: φ10 ulir M8×1,25 lubang tembus: φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Kedua sisi: φ11 ulir M8×1,25 lubang tembus: φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Kedua sisi: φ11 ulir M8×1,25 lubang tembus: φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Kedua sisi: φ14 ulir M12×1,75 lubang tembus: φ9,2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Kedua sisi: φ17,5 ulir lubang tembus M14x2: φ11,3 30 13 10 114 90 - 32 27 35 260

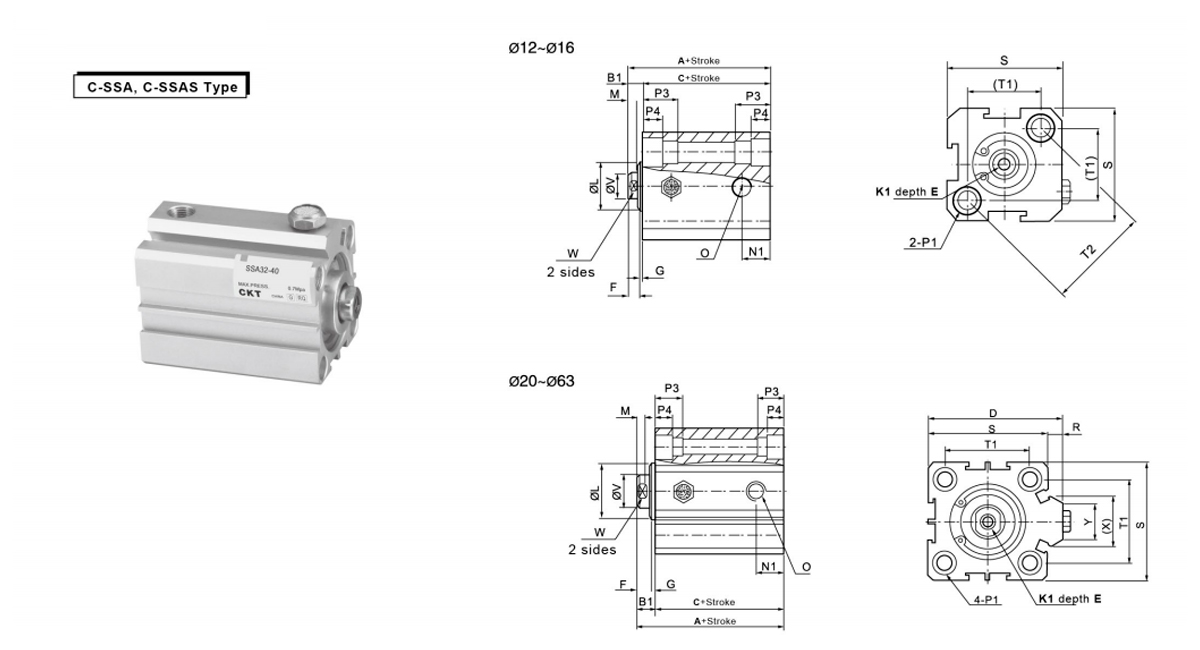

    Formulirulirulir Tanpa Peralihan Otomatis Dengan Peralihan Otomatis B1 D E F G K1 L M N1
    Ukuran Lubang/Simbol A C A C
    ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 - 6 4 1 M3×0,5 10.2 3 5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5 - 6 4 1.5 M3×0,5 11 3 5.5
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0,7 13 3 5.5
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0,8 17 3 5.5
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1,25 28 3 7.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1,5 40 3 11

    Ukuran Lubang/Simbol O P1 hal3 hal4 R S T1 T2 V W X Y
    12 M5×0,8 Kedua sisi:φ6,5 benang M5×0,8 lubang tembus:φ4,2 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0,8 Kedua sisi:φ6,5 benang M5×0,8 lubang tembus:φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0,8 Kedua sisi:φ6,5 benang M5×0,8 lubang tembus:φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Kedua sisi:φ8.2 benang M6×1.0 lubang tembus:φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Kedua sisi:φ8.2 benang M6×1.0 lubang tembus:φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Kedua sisi:φ10 benang M8×1,25 lubang tembus:φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Kedua sisi:φ11 benang M8×1,25 lubang tembus:φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Kedua sisi:φ11 benang M8×1,25 lubang tembus:φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20

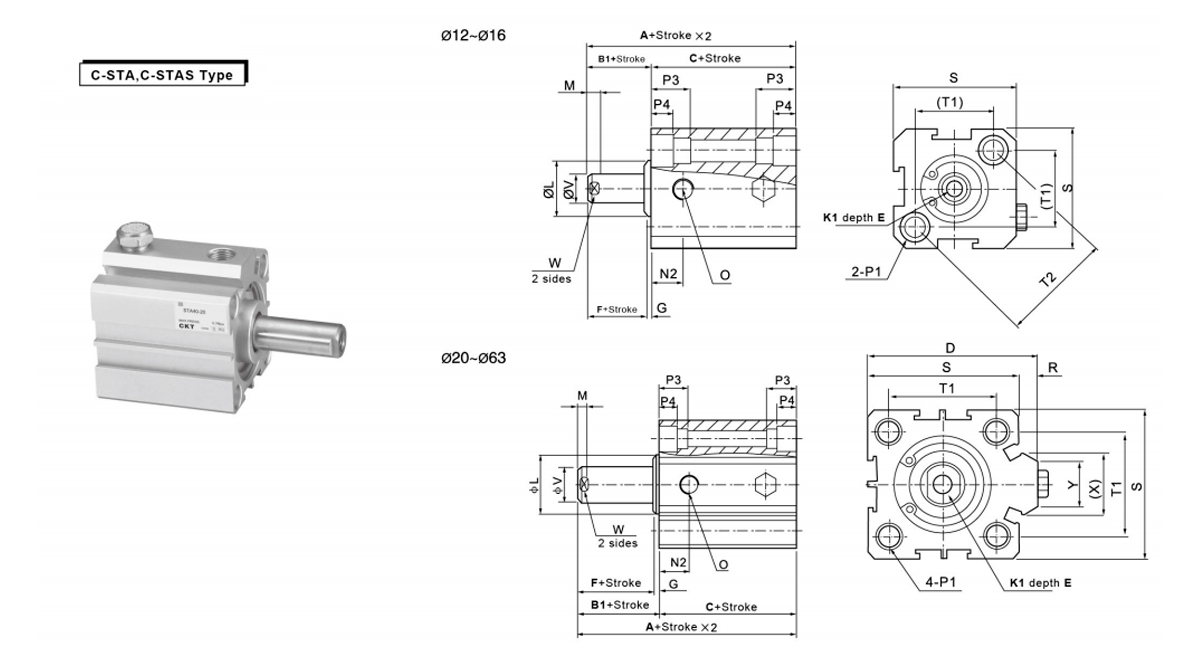

    Formulirulirulir Tanpa Peralihan Otomatis Dengan Peralihan Otomatis B1 D E F G K1 L M N2
    Ukuran Lubang/Simbol A C A C
    Pukulan ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 6 4 1 M3×0,5 10.2 3 7.5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5
    -     		6 4 1.5 M3×0,5 11 3 8
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0,7 13 3 9
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0,8 17 3 9.2
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1,25 28 3 9.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1,5 40 3 12
    Ukuran Lubang/Simbol O P1 hal3 hal4 R S T1 T2 V W X Y
    12 M5×0,8 Kedua sisi: φ6,5 ulir M5×0,8 lubang tembus: φ4,2 12 4.5
    -     		25 16.2 23 6 5
    -
    16 M5×0,8 Kedua sisi: φ6,5 ulir M5×0,8 lubang tembus: φ4,2 12 4.5 - 29 19.8 28 6 5 -
    -
    20 M5×0,8 Kedua sisi: φ6,5 ulir M5×0,8 lubang tembus: φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Kedua sisi: φ8.2 ulir M6×1.0 lubang tembus: φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Kedua sisi: φ8.2 ulir M6×1.0 lubang tembus: φ4.6 16 5.5 6 44 34 12 10 18.3 15
    40 PT1/8 Kedua sisi: φ10 ulir M8×1,25 lubang tembus: φ6,5 20 7.5 6.5 52 40 16 14 21.3 16
    50 PT1/4 Kedua sisi: φ11 ulir M8×1,25 lubang tembus: φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Kedua sisi: φ11 ulir M8×1,25 lubang tembus: φ6,5 25 8.5 9.5 75 60 20 17 28.7 20

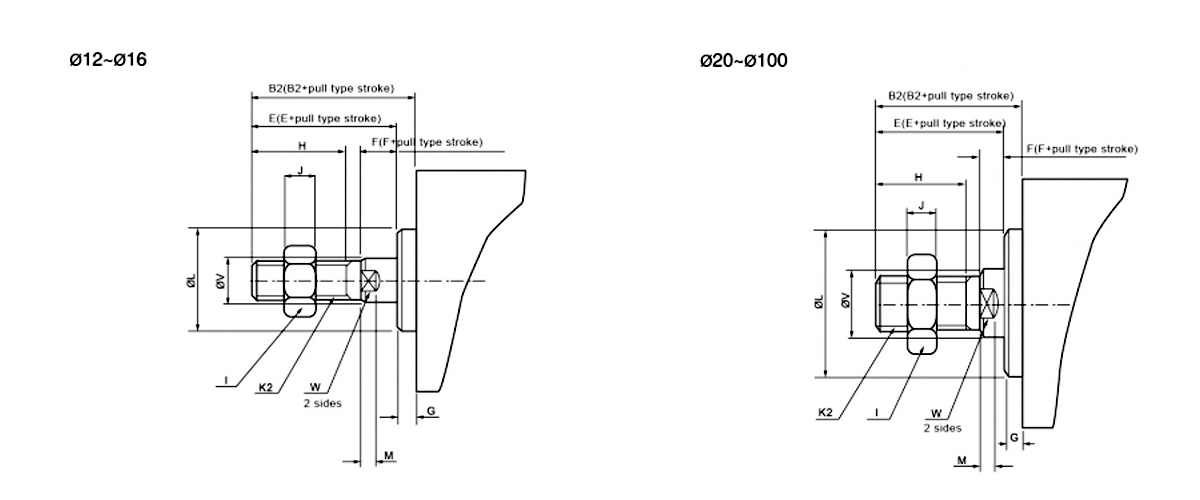

    Ukuran Lubang/Simbol B2 E F G 2 I J K2 L M V W
    12 17 16 4 1 10 8 4 M5×0,8 10.2 3 6 5
    16 17.5 16 4 1.5 10 8 4 M5×0,8 11 3 6 5
    20 20.5 19 4 1.5 13 10 5 M6×1.0 13 3 8 6
    25 23 21 4 2 15 12 6 M8×1,25 17 3 10 8
    32 25 22 4 3 15 17 6 M10×1,25 22 3 12 10
    40 35 32 4 3 25 19 8 M14×1,5 28 3 16 14
    50 37 33 5 4 25 27 11 M18×1,5 38 3 20 17
    63 37 33 5 4 25 27 11 M18×1,5 40 3 20 17
    80 44 39 6 5 30 32 13 M22×1,5 45 4 25 22
    100 50 45 7 5 35 36 13 M26×1,5 55 4 32 27
