Silinder Stroke Tipis Seri SDAJ yang Dapat Disesuaikan Pemasok

Rumah / Produk / Silinder Udara / Silinder Tipis / Silinder Stroke Tipis Seri SDAJ yang Dapat Disesuaikan

Silinder Stroke Tipis Seri SDAJ yang Dapat Disesuaikan Silinder Stroke Tipis Seri SDAJ yang Dapat Disesuaikan
  • Silinder Stroke Tipis Seri SDAJ yang Dapat Disesuaikan
  • Silinder Stroke Tipis Seri SDAJ yang Dapat Disesuaikan
Silinder Tipis

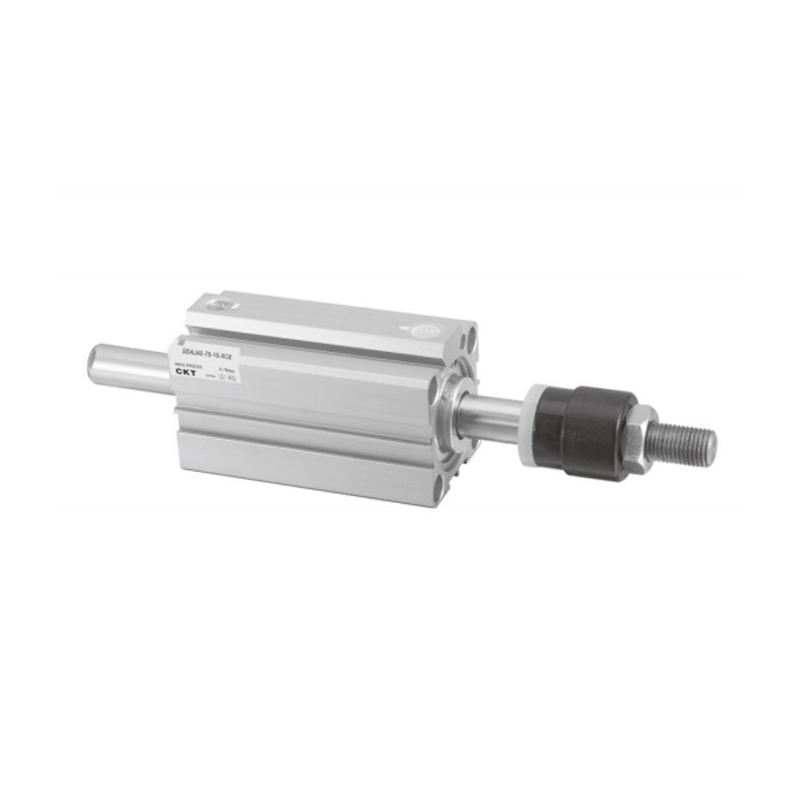

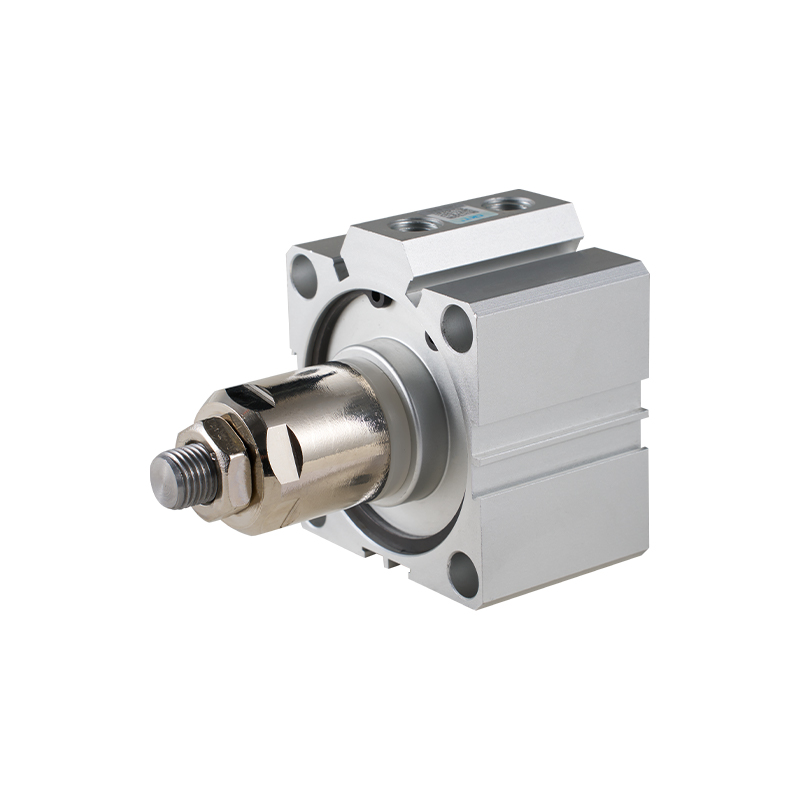

Silinder Stroke Tipis Seri SDAJ yang Dapat Disesuaikan

Silinder Stroke Tipis yang Dapat Disesuaikan Seri SDAJ adalah silinder tipis yang kompak. Fitur intinya adalah fungsi penyesuaian goresan terintegrasi. Sambil memastikan profil rendah bodi silinder dasar, ini memberikan kemampuan untuk secara fleksibel mengatur posisi akhir batang piston untuk memanjang atau memendek, mengoptimalkan ruang tata letak peralatan, dan meningkatkan kemampuan adaptasi kontrol gerak.

1. Desain kompak dan tipis: Ketinggian struktur keseluruhan jauh lebih rendah dibandingkan silinder konvensional, sehingga secara efektif menghemat ruang pemasangan aksial, terutama cocok untuk peralatan otomasi kompak atau tata letak perangkat dengan ruang terbatas.

2. Mekanisme penyesuaian kayuhan bawaan: Penyetelan pengaturan langkah biasanya dirancang pada penutup ujung badan silinder. Posisi ujung batang piston dapat disetel secara bertahap atau dalam beberapa bagian melalui pengoperasian sederhana (seperti memutar baut penyetelan atau struktur serupa) untuk memenuhi kebutuhan pemosisian langkah yang tepat dalam kondisi kerja yang berbeda.

3. Rentang penyesuaian adaptif: Hal ini memungkinkan langkah standar silinder dikurangi dalam kisaran tertentu (kisaran spesifik bervariasi sesuai dengan Model dan spesifikasi), yang meningkatkan kemampuan beradaptasi dan fleksibilitas silinder untuk aplikasi yang berbeda.

4. Stabilitas pengaturan kayuhan: Mekanisme penyesuaian kayuhan memiliki fungsi penguncian untuk memastikan bahwa nilai kayuhan yang diatur dalam siklus kerja silinder stabil dan dapat diandalkan, menghindari penyimpangan posisi yang disebabkan oleh faktor-faktor seperti getaran.

5. Mempertahankan kinerja inti: Meskipun memiliki langkah yang tipis dan dapat disesuaikan, rangkaian silinder ini tetap mempertahankan karakteristik kinerja inti silinder standar seperti gaya keluaran dasar, kecepatan pengoperasian, dan masa kerja.

Skenario aplikasi umum: Biasa digunakan dalam situasi di mana posisi akhir perlu dikontrol secara tepat dan ruang pemasangan terbatas, seperti pemosisian material, penjepitan dan pelepasan benda kerja, perangkat penghenti, perakitan presisi, unit otomasi kecil, dll., memberikan dukungan penggerak utama untuk solusi otomasi ringkas.

E-mail: manager@cktworld.com
Unduh
SEBELUMNYA：Silinder Multi-posisi Tipis Seri SDAT
BERIKUTNYA：Silinder Aksi Ganda Sumbu Ganda Tipis Seri SDAD

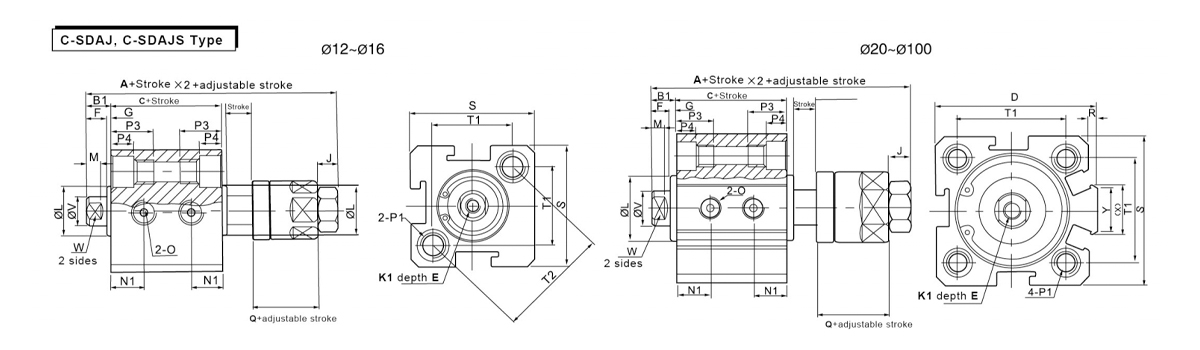

  • Formulir Tanpa Peralihan Otomatis Dengan Peralihan Otomatis B1 D E F G J K1 L M N1
    Ukuran/Simbol Lubang A C A C Pukulan≤10 Pukulan>10 S=5 S>5
    12 40 17 50 27 5 - 6 4 1 4 M3×0,5 10.2 2.8 5.5 6.3
    16 42.5 18.5 52.5 28.5 5.5 - 6 4 1.5 4 M3×0,5 11 2.8 6.5 7.3
    20 47.5 19.5 57.5 29.5 5.5 36 8(6,5 saat pukulannya 5) 4 1.5 5 M4×0,7 15 2.8 7.5
    25 55 21 65 31 6 42 10(7 saat pukulannya 5) 4 2 6 M5×0,8 17 2.8 8
    32 61.5 24.5 71.5 34.5 7 50 8 12 4 3 6 M6×1 22 2.8 8 9
    40 65 26 75 36 7 58.5 9 12 4 3 8 M8×1,25 28 2.8 8 10
    50 73 28 83 38 9 71.5 11 15 5 4 11 M10×1,5 38 2.8 8 10.5
    63 77 32 87 42 9 84.5 11 15 5 4 11 M10×1,5 40 2.8 9.5 11.8
    80 94 41 104 51 11 104 14 20 6 5 13 M14×1,5 45 4 11.5 14.5
    100 105 51 115 61 12 124 18 20 7 5 13 M18×1,5 55 4 16 20.5

  • Formulir Tanpa Otomatis Beralih Dengan Otomatis Beralih B1 D E F G J K1 L M N1
    Membosankan Ukuran/ Simbol A C A C Pukulan≤10 Pukulan>10 S=5 S>5
    12 40 17 50 27 5 - 6 4 1 4 M3×0,5 10.2 2.8 5.5 6.3
    16 42.5 18.5 52.5 28.5 5.5 - 6 4 1.5 4 M3×0,5 11 2.8 6.5 7.3
    20 47.5 19.5 57.5 29.5 5.5 36 8(6,5 saat pukulannya 5) 4 1.5 5 M4×0,7 15 2.8 7.5
    25 55 21 65 31 6 42 10(7 saat pukulannya 5) 4 2 6 M5×0,8 17 2.8 8
    32 61.5 24.5 71.5 34.5 7 50 8 12 4 3 6 M6×1 22 2.8 8 9
    40 65 26 75 36 7 58.5 9 12 4 3 8 M8×1,25 28 2.8 8 10
    50 73 28 83 38 9 71.5 11 15 5 4 11 M10×1,5 38 2.8 8 10.5
    63 77 32 87 42 9 84.5 11 15 5 4 11 M10×1,5 40 2.8 9.5 11.8
    80 94 41 104 51 11 104 14 20 6 5 13 M14×1,5 45 4 11.5 14.5
    100 105 51 115 61 12 124 18 20 7 5 13 M18×1,5 55 4 16 20.5
    Ukuran/Simbol Lubang O P1 hal3 hal4 Q R S T1 T2 V W X Y
    12 M5×0,8 Kedua sisi:中6,5 ulir M5×0,8 lubang tembus:φ4.2 12 4.5 12 - 25 16.3 23 6 5 - -
    16 M5×0,8 Kedua sisi: φ6,5 ulir M5×0,8 lubang tembus: φ4,2 12 4.5 12 - 29 19.8 28 6 5 - -
    20 M5×0,8 Kedua sisi: φ6,5 ulir M5×0,8 lubang tembus: φ4,2 14 4.5 15 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Kedua sisi: φ8.2 ulir M6×1.0 lubang tembus: φ4.6 15 5.5 18 2 40 28 - 10 8 12 10
    32 PT1/8 Kedua sisi: φ8.2 ulir M6×1.0 lubang tembus: φ4.6 16 5.5 20 6 44 34 - 12 10 18.3 15
    40 PT1/8 Kedua sisi: φ10 ulir M8×1,25 lubang tembus: φ6,5 20 7.5 20 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Kedua sisi: φ11 ulir M8×1,25 lubang tembus: φ6,5 25 8.5 20 9.5 62 48 - 20 17 30 20
    63 PT1/4 Kedua sisi: φ11 ulir M8×1,25 lubang tembus: φ6,5 25 8.5 20 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Kedua sisi: φ14 ulir M12×1,75 lubang tembus: φ9,2 25 10.5 23 10 94 74 - 25 22 36 26
    100 PT3/8 Kedua sisi: φ17,5 ulir M14×2 lubang tembus: φ11,3 30 13 23 10 114 90 - 32 27 35 26
