Sistem pneumatik adalah tulang punggung otomasi industri modern — dan memahami cara kerjanya, titik kegagalannya, dan cara mengoptimalkannya dapat secara langsung mengurangi waktu henti dan biaya pengoperasian. Panduan ini mencakup segala hal mulai dari komponen inti hingga tolok ukur kinerja, dengan angka nyata dari lingkungan produksi.
Komponen Inti Sistem Pneumatik Dijelaskan
Kompresor
Kompresor sekrup putar mendominasi pabrik industri karena menghasilkan aliran udara terus menerus pada tekanan yang konsisten. Unit sekrup putar 55 kW pada umumnya dapat menghasilkan daya secara kasar 9–10 m³/mnt udara bebas pada 7 bar, cukup untuk memberi daya pada lusinan silinder ukuran sedang secara bersamaan. Kompresor piston reciprocating umum digunakan di bengkel kecil dan aplikasi penggunaan terputus-putus.
Penerima Udara
Tangki penyimpanan menahan lonjakan permintaan dan memungkinkan kompresor mati selama periode beban rendah. Aturan praktisnya adalah Kapasitas penerima 6–10 liter per m³/mnt keluaran kompresor . Penerima yang berukuran terlalu kecil memaksa kompresor melakukan siklus pendek, sehingga meningkatkan keausan dan konsumsi energi hingga 20%.
Unit FRL
Itu filter-regulator-lubricator combination is the last line of air preparation before each machine or actuator group. ISO 8573-1 Class 1 filtration targets particles down to 0.01 micron, dew points of -70°C, and oil content below 0.01 mg/m³ — essential for protecting precision air cylinders and valves from contamination-related failures.
Katup Kontrol Arah
Ituse valves route compressed air to either end of an air cylinder or to an exhaust port. A standard 5/2-way solenoid valve can switch flow paths in di bawah 20 milidetik , memungkinkan tingkat siklus di atas 10 pukulan per detik dalam aplikasi kecepatan tinggi. Ukuran katup sangat penting: katup yang terlalu kecil akan menyebabkan penurunan tekanan yang membatasi kecepatan dan gaya aktuator.
Jenis Silinder Udara dan Kriteria Pemilihan
Itu air cylinder is the workhorse of any pneumatic system, yet it comes in enough variants that selecting the wrong type causes persistent performance or maintenance problems. The table below compares the most common types used in production environments.
| Tipe Silinder | Rentang Bor | Panjang Pukulan | Penggunaan Khas | Paksa Output pada 6 bar |
|---|---|---|---|---|

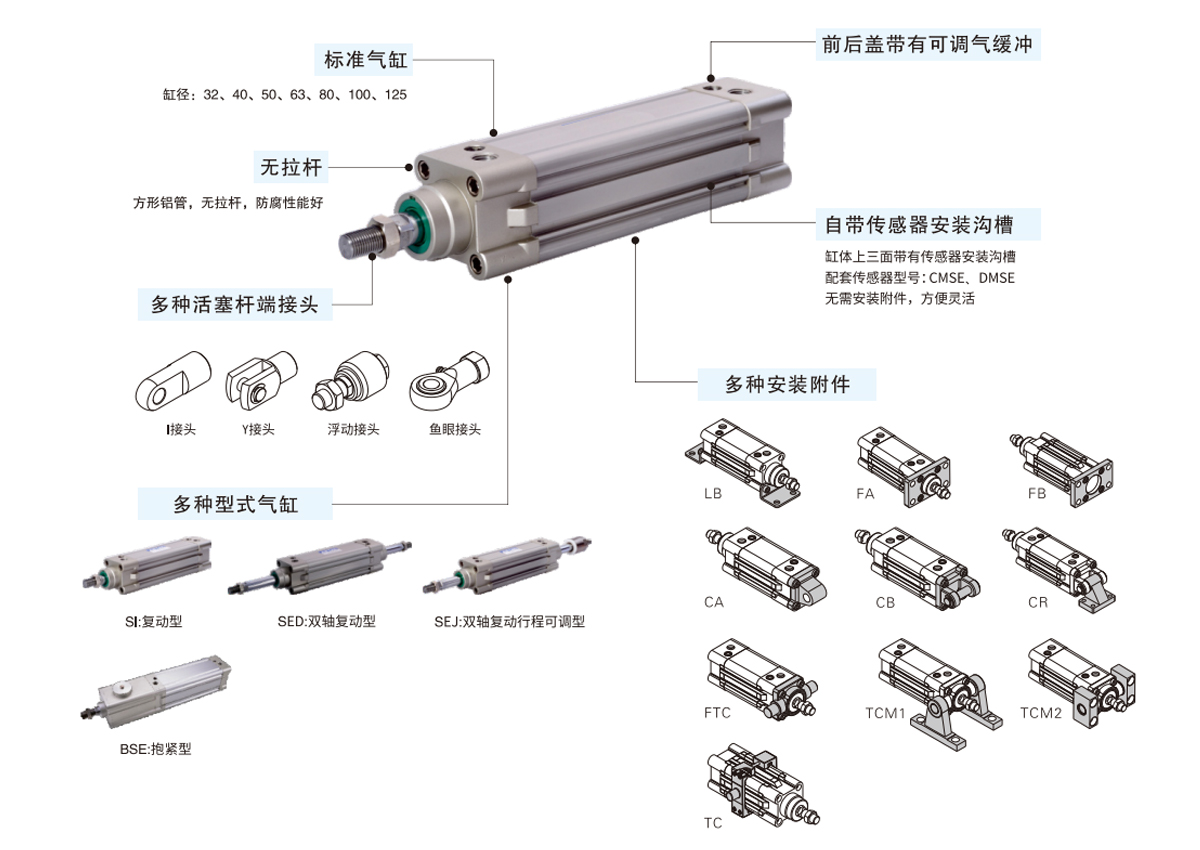

| Standar ISO (Aksi Ganda) | 12–320mm | Hingga 2.000mm | Otomatisasi umum, penjepitan | 68 N – 483 kN |
| Kompak / Langkah Pendek | 12–100mm | 1–50 mm | Ruang sempit, menekan | 68 N – 47 kN |

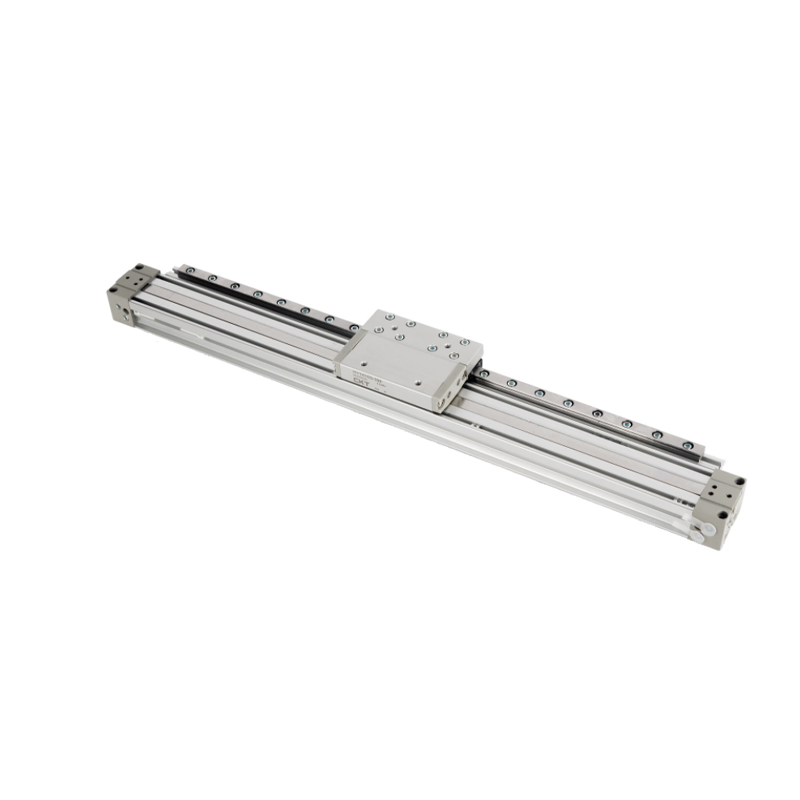

| Silinder Tanpa Batang | 16–80mm | Hingga 10.000mm | Transportasi perjalanan jauh | 120 N – 30 kN |
| Akting Tunggal (Kembalinya Musim Semi) | 6–125mm | Hingga 200mm | Penjepit anti-gagal, katup | 28 N – 73 kN (bersih) |
| Silinder Terpandu / Geser | 16–100mm | Hingga 300mm | Aplikasi beban lateral | 120 N – 47 kN |
| Aktuator Putar | baling-baling 10–200 mm | Rotasi 90°–270° | Mengindeks, memutar | Torsi 0,3–500 Nm |
Saat memilih ukuran lubang silinder, selalu tambahkan a Margin keamanan 25–30%. mengenai kebutuhan gaya teoretis untuk memperhitungkan gesekan, penurunan tekanan di sirkuit, dan keausan seal seiring waktu. Untuk beban yang membutuhkan 500 N, pilihlah lubang yang menyalurkan paling sedikit 650 N pada tekanan yang diatur sistem.
Pemilihan panjang pukulan juga penting lebih dari sekadar menyesuaikan perjalanan yang diperlukan. Pukulan yang panjang meningkatkan risiko tekuk batang akibat beban tekan. Gunakan rumus tekuk Euler atau bagan beban pabrikan untuk setiap langkah yang melebihi kira-kira 300 mm — banyak insinyur mengabaikan hal ini hingga batang tertekuk dan merusak perkakas atau rangka mesin.
Bagaimana Regulasi Tekanan Mempengaruhi Kinerja Seluruh Sistem Pneumatik
Banyak fasilitas menjalankan seluruh distribusi pabriknya pada 8 atau 10 bar padahal mayoritas aktuator hanya membutuhkan 5–6 bar. Kebiasaan tunggal ini menghabiskan banyak energi. Untuk setiap penurunan tekanan sistem sebesar 1 bar, konsumsi energi kompresor turun sekitar 6–8% . Jika pabrik menghabiskan $150.000 per tahun untuk energi udara bertekanan, menurunkan tekanan dari 8 menjadi 6 bar pada sirkuit non-kritis dapat menghemat $18.000–$24.000 per tahun.
Itu solution is zone regulation — using dedicated pressure regulators at each machine or machine group to supply only the pressure each actuator needs, while the main distribution runs at a slightly higher header pressure for standby margin. A properly zoned plant typically reduces average network pressure by 1–2 bar without any loss of production throughput.
Penurunan Tekanan: Pencuri Kinerja yang Diam
Penurunan tekanan antara saluran keluar penerima dan lubang silinder udara merupakan sumber sebagian besar masalah kinerja sistem pneumatik. Setiap meter pipa berukuran kecil, setiap siku tajam 90 derajat, setiap elemen filter yang kotor menambah hambatan. Target industri adalah membatasi penurunan tekanan total dari outlet kompresor ke aktuator tidak lebih dari 0,5–1,0 bar dalam sistem yang terpelihara dengan baik.
Penyebab umum di balik penurunan tekanan yang berlebihan:
- Elemen filter tersumbat oleh karat, kerak, atau oli kompresor — tekanan diferensial pada filter jenuh saja dapat melebihi 0,8 bar
- Pipa distribusi utama berukuran terlalu kecil — kecepatan udara di atas 6–8 m/s pada pipa utama menyebabkan aliran turbulen dan kehilangan tekanan yang signifikan
- Perlengkapan sambungan cepat dengan lubang internal lebih kecil dari lubang pipa
- Katup kontrol arah berukuran terlalu kecil untuk laju aliran yang diperlukan (nilai Cv tidak sesuai)
- Kebocoran — kebocoran berdiameter 1 mm pada tekanan 7 bar membuang sekitar 1,1 m³/menit udara bebas per jam, cukup untuk menjalankan beberapa silinder udara standar secara terus menerus
Melakukan survei tekanan di seluruh jaringan distribusi — mencatat tekanan di penerima, di setiap manifold saluran masuk mesin, dan di port silinder saat ada beban — akan mengungkap dengan tepat di mana kerugian terjadi. Hal ini membutuhkan waktu kurang dari satu hari dan secara konsisten mengidentifikasi tindakan perbaikan yang akan membuahkan hasil dalam waktu satu kuartal.
Standar Kualitas Udara Terkompresi dan Mengapa Penting bagi Silinder
Itu ISO 8573-1 standard defines compressed air quality classes across three contaminants: solid particles, water (dew point), and total oil. Most industrial applications fall into quality class 3 or 4 for general pneumatics, but precision air cylinders in electronics assembly, food processing, or medical device manufacturing need class 1 or 2 air.
| Kelas Kualitas | Ukuran Partikel Maks | Titik Embun Tekanan | Kandungan Minyak Maks | Aplikasi Khas |
|---|---|---|---|---|
| Kelas 1 | 0,1 mikron | -70°C | 0,01mg/m³ | Medis, semikonduktor |
| Kelas 2 | 1 mikron | -40°C | 0,1mg/m³ | Makanan, kemasan farmasi |
| Kelas 3 | 5 mikron | -20°C | 1 mg/m³ | Manufaktur umum |
| Kelas 4 | 15 mikron | 3°C | 5mg/m³ | Industri berat, di luar ruangan |
| Kelas 5 | 40 mikron | 7°C | 25mg/m³ | Alat pneumatik, bertiup |
Mengalirkan udara kelas 4 atau 5 melalui silinder udara presisi yang dinilai untuk servis kelas 2 atau 3 mempercepat degradasi segel dengan cepat. Kontaminasi kelembapan sangat agresif: air yang terkondensasi di dalam tong silinder udara menyebabkan karat, permukaan lubang berlubang, dan akhirnya kegagalan segel. Studi mengenai mode kegagalan aktuator industri secara konsisten menghubungkan 40–60% kegagalan prematur dengan pasokan udara yang terkontaminasi daripada kelebihan beban mekanis atau keausan di akhir masa pakainya.
Pengering berpendingin adalah solusi standar untuk aplikasi kelas 3 dan 4. Mereka mendinginkan aliran udara bertekanan hingga sekitar 3°C, menyebabkan uap air mengembun dan terkuras. Pengering pengering mencapai titik embun di bawah nol yang diperlukan untuk aplikasi kelas 1 dan 2 tetapi mengkonsumsi lebih banyak energi — biasanya 15–20% daya kompresor untuk unit regeneratif yang dipanaskan.
Mengukur Silinder Udara dengan Benar: Perhitungan Lubang, Langkah, dan Kecepatan
Kesalahan ukuran lubang adalah salah satu kesalahan desain yang paling umum dan mahal dalam rekayasa sistem pneumatik. Silinder berukuran besar membuang-buang udara bertekanan dan menimbulkan tantangan bantalan yang berlebihan; yang berukuran kecil terhenti karena beban atau beroperasi mendekati batas tekanan segelnya.
Perhitungan Kekuatan
Itu theoretical output force of a double-acting air cylinder on the extend stroke is:
F = P × A = P × (π × D² / 4)
Dimana F adalah gaya dalam Newton, P adalah tekanan suplai dalam Pa, dan D adalah diameter lubang dalam meter. Untuk silinder bor 63 mm pada 6 bar (600.000 Pa):
F = 600.000 × (3,14159 × 0,063² / 4) = 600.000 × 0,003117 = 1.870 N (sekitar 190 kgf)
Pada gerakan mundur, batang menggeser beberapa area lubang, sehingga mengurangi gaya. Lubang 63 mm dengan batang 20 mm menghasilkan retraksi sekitar 1.680 N pada tekanan yang sama — pengurangan 10% yang harus diperhitungkan dalam aplikasi dua arah.
Kecepatan dan Laju Aliran
Kecepatan silinder tergantung pada volume udara yang dialirkan per satuan waktu. Kecepatan aktuator dihitung dari:
Q = A × v × (P_abs / P_atm)
Dimana Q adalah aliran udara bebas dalam m³/s, A adalah luas piston, v adalah kecepatan piston yang diinginkan dalam m/s, dan P_abs adalah tekanan kerja absolut. Untuk mencapai 0,5 m/s dengan lubang 63 mm pada absolut 6 bar, katup dan pipa harus melewati kira-kira 23 liter/menit udara bebas — patokan yang berguna untuk pemilihan katup Cv.
Persyaratan Bantalan
Pada kecepatan di atas 0,2 m/s, silinder pneumatik memerlukan bantalan akhir langkah untuk mencegah kerusakan akibat benturan keras pada piston, batang, dan perkakas yang terhubung. Bantalan internal yang dapat disesuaikan berfungsi untuk kecepatan sedang hingga sekitar 0,5 m/s. Selain itu, diperlukan peredam kejut hidrolik eksternal atau deselerasi yang dapat diprogram melalui katup proporsional. Mengabaikan bantalan pada silinder berdiameter 100 mm yang bergerak dengan kecepatan 1 m/s dapat menghasilkan gaya tumbukan melebihi 3–5 kN pada akhirnya — jauh melampaui apa yang dapat ditoleransi oleh sebagian besar perangkat keras pemasangan selama ribuan siklus.
Strategi Efisiensi Energi untuk Sistem Udara Terkompresi dan Pneumatik
Udara bertekanan sering disebut sebagai "utilitas keempat" di bidang manufaktur — dan selalu merupakan yang paling mahal berdasarkan per unit kerja. Efisiensi konversi listrik ke kerja mekanis untuk sistem udara bertekanan biasanya hanya 10–15% pada aktuator, dibandingkan dengan 85–90% untuk penggerak motor listrik langsung. Hal ini menjadikan optimalisasi energi menjadi sangat penting.
Langkah 1
Ukur Konsumsi Udara Aktual
Pasang pengukur aliran di outlet kompresor utama dan di setiap grup mesin utama. Sebagian besar pabrik menemukan bahwa 20–30% mesin menggunakan jumlah udara yang tidak proporsional dibandingkan dengan hasil produksinya. Ini menjadi target prioritas untuk pengubahan ukuran silinder, pengurangan tekanan, atau perancangan ulang proses.
Langkah 2
Kurangi dan Ukuran Tekanan Kerja yang Tepat
Audit setiap mesin dan silinder udara untuk mengetahui kebutuhan tekanan sebenarnya. Ganti silinder berukuran besar dengan silinder berukuran tepat dan bertekanan lebih rendah. Pasang regulator titik penggunaan yang disetel ke tekanan minimum yang diperlukan. Di fasilitas dengan kebutuhan tekanan yang beragam, pertimbangkan untuk membagi menjadi cincin distribusi bertekanan tinggi dan bertekanan rendah daripada memasok semuanya pada tekanan permintaan puncak.
Langkah 3
Memulihkan Panas Kompresor
Kompresor sekrup putar menolak kira-kira 80–90% energi masukannya berupa panas dalam proses kompresi. Memasang sistem pemulihan panas pada sirkuit pendingin kompresor menangkap energi panas ini untuk pemanas ruangan, pemanas air proses, atau aplikasi pengeringan. Periode pengembalian untuk pemulihan panas biasanya 1–3 tahun.
Langkah 4
Ganti Kompresor Kecepatan Konstan dengan Penggerak Kecepatan Variabel
Kompresor penggerak kecepatan variabel (VSD) memodulasi kecepatan motornya agar sesuai dengan kebutuhan udara aktual secara real-time, bukan memuat dan menurunkan muatan dengan kecepatan penuh. Di pabrik dengan permintaan yang berfluktuasi, kompresor VSD menghemat 20–35% energi kompresor dibandingkan dengan unit berkecepatan tetap. Titik impas biasanya terjadi ketika pemanfaatan sistem turun di bawah 80% dari kapasitas tetapan untuk sebagian besar peralihan.
Langkah 5
Menerapkan Program Deteksi dan Perbaikan Kebocoran
Detektor kebocoran ultrasonik dapat mengidentifikasi kebocoran melalui kebisingan latar belakang pada jarak hingga 10 meter. Program terstruktur — menandai kebocoran, mengukur laju alirannya, menentukan prioritas berdasarkan biaya, dan melacak penyelesaian perbaikan — secara konsisten mencapai pengurangan kebocoran dari tingkat kerugian tipikal sebesar 20–30% menjadi di bawah 5–8% dalam waktu 12 bulan . Hal ini saja sering kali menghilangkan kebutuhan akan kapasitas kompresor tambahan.
Sistem Pneumatik vs. Sistem Hidraulik: Kapan Memilih Masing-Masing
Baik sistem pneumatik maupun hidrolik menyalurkan gaya melalui media fluida, namun karakteristiknya membuat keduanya lebih cocok untuk aplikasi tertentu. Membingungkan keduanya akan menghasilkan sistem yang terlalu direkayasa, mahal, atau berkinerja buruk.
Karakteristik
Sistem Pneumatik
Sistem Hidraulik
Tekanan kerja
tipikal 4–10 bar
Tipikal 100–700 bar
Keluaran paksa
Praktis hingga ~50 kN
Hingga beberapa MN
Kecepatan
Cepat; umum hingga 3 m/s
Sedang; tipikal 0,1–0,5 m/s
Kontrol posisi
Sulit (kompresibilitas udara)
Sangat baik (cairan yang tidak dapat dimampatkan)
Risiko kontaminasi
Rendah (udara habis)
Tinggi (kebocoran oli, pembuangan)
Kompleksitas pemeliharaan
Lebih rendah; keterampilan standar
Lebih tinggi; analisis cairan diperlukan
Biaya instalasi
Lebih rendah
Lebih tinggi (reservoir, filtrasi, segel)
Kasus penggunaan terbaik
Kecepatan tinggi, kekuatan ringan hingga sedang, lingkungan bersih
Kekuatan tinggi, posisi tepat, industri berat
Batasan praktis: dimana kebutuhan gaya kira-kira melebihi 50 kN atau jika posisi tengah langkah harus dipegang dengan tepat, hidrolik biasanya merupakan pilihan yang lebih baik. Di bawah ambang batas tersebut, sistem pneumatik unggul dalam hal kecepatan, kesederhanaan, kebersihan, dan total biaya sistem yang lebih rendah. Dalam banyak aplikasi hibrid — seperti klem yang dioperasikan secara pneumatik pada mesin press hidrolik — kedua teknologi tersebut digunakan secara bersamaan pada mesin yang sama.
Aplikasi Pneumatik Kekuatan Tinggi dan Cara Meningkatkan Skala Silinder Udara
Ketika ukuran lubang silinder udara standar tidak dapat memberikan gaya yang diperlukan pada tekanan sistem yang tersedia, beberapa strategi desain memperluas kemampuan pneumatik sebelum beralih ke hidrolik menjadi diperlukan.
Silinder Tandem
Dua unit silinder udara dipasang secara koaksial dengan batang-batangnya dihubungkan untuk melipatgandakan gaya keluaran tanpa menambah ukuran lubang. Sepasang tandem silinder bor 100 mm pada 6 bar menghasilkan hasil kira-kira 9,4 kN — hampir dua kali lipat output unit tunggal — dengan tetap mempertahankan diameter silinder yang sama untuk ruang yang sempit. Dampaknya adalah peningkatan panjang keseluruhan dan konsumsi udara yang secara proporsional lebih tinggi.
Intensifier Udara di Atas Minyak
Ituse hybrid devices use a large-bore pneumatic piston driving a small-bore hydraulic piston to achieve hydraulic pressure from a pneumatic supply. A 10:1 intensifier fed at 7 bar produces 70 bar of hydraulic output, suitable for pressing, clinching, or staking operations that need precise force with clean exhaust. Air-over-oil systems eliminate the need for a full hydraulic power unit while achieving press forces of 50–200 kN dalam konfigurasi dudukan bangku yang ringkas.
Pengganda Silinder Pneumatik melalui Hubungan Mekanis
Mekanisme sakelar, pengikut bubungan, dan hubungan tuas secara mekanis memperkuat keluaran silinder udara pada titik penerapan. Penjepit sakelar sederhana yang digerakkan oleh silinder bor 50 mm pada 6 bar dapat dikembangkan gaya penjepit melebihi 20 kN di akhir perjalanan ketika geometri sakelar mendekati titik mati. Teknik ini banyak digunakan pada perlengkapan las dan alat press.
Silinder Standar Bore Lebih Besar
Silinder yang memenuhi standar ISO 15552 tersedia dalam ukuran lubang hingga 320 mm. Pada tekanan 6 bar, silinder udara dengan lubang 320 mm menghasilkan kira-kira 483 kN daya dorong teoretis — mendekati wilayah silinder hidrolik kecil. Unit lubang besar ini mengkonsumsi volume udara yang besar per langkah (langkah 300 mm pada lubang 320 mm menggantikan sekitar 24 liter udara bebas per siklus), sehingga ukuran penerima dan kapasitas kompresor harus ditinjau secara cermat sebelum menentukannya.
Memilih Silinder Udara untuk Lingkungan Industri Tertentu
Tidak semua badan silinder udara dan bahan segel cocok untuk setiap lingkungan pengoperasian. Menentukan varian yang salah untuk kondisi yang keras atau khusus menyebabkan kegagalan yang dipercepat terlepas dari seberapa baik sistem pneumatik lainnya dirancang.
- Makanan dan minuman: Silinder bodi baja tahan karat dengan bahan segel yang memenuhi standar FDA (silikon atau EPDM), tanpa pelumasan eksternal, dan profil luar halus yang tahan terhadap penumpukan bakteri. Varian dengan tingkat pencucian (IP67 atau IP69K) tahan terhadap siklus pembersihan air dan bahan kimia bertekanan tinggi.
- Lingkungan bersuhu tinggi: Segel NBR standar gagal di atas 80°C. Untuk pengecoran, oven, atau aplikasi hampir proses di atas 100°C, tentukan segel fluoroelastomer (FKM/Viton) dengan suhu hingga 200°C. Suhu ambien di atas 150°C, pelindung panas eksternal pada badan silinder juga diperlukan untuk melindungi cincin penahan dan penutup ujung.
- Suasana korosif: Badan aluminium berlapis nikel atau anodisasi keras tanpa listrik tahan terhadap paparan bahan kimia ringan. Di lingkungan kelautan, lepas pantai, atau pabrik kimia, konstruksi baja tahan karat sepenuhnya dengan lubang berlapis PTFE menawarkan ketahanan korosi terbaik dengan mengorbankan bobot dan harga yang lebih tinggi.
- ATEX/zona tahan ledakan: Aktuator pneumatik pada dasarnya lebih aman dibandingkan penggerak listrik di zona berbahaya karena tidak menghasilkan percikan api. Namun, solenoid katup dan sensor posisi yang terpasang pada silinder udara harus memiliki peringkat zona ATEX yang sesuai. Badan silinder itu sendiri perlu diverifikasi agar tidak menimbulkan percikan api — aluminium secara umum dapat diterima, tetapi besi tuang harus diperiksa berdasarkan persyaratan klasifikasi zona.
- Aplikasi ruang bersih: ISO Kelas 5 dan ruang bersih yang lebih baik memerlukan silinder dengan segel bebas gas, tanpa pelumasan eksternal, dan bahan yang kompatibel dengan vakum. Beberapa produsen semikonduktor dan layar panel datar menggunakan silinder berbadan plastik seluruhnya untuk menghilangkan risiko kontaminasi logam.
- Peralatan luar ruangan dan konstruksi: Silinder yang terkena cuaca memerlukan pelapis batang seng-nikel atau krom keras, segel wiper tugas berat untuk mencegah kotoran, dan bodi yang dianodisasi atau dicat. Spesifikasi tekanan harus memperhitungkan suhu ekstrem: pada -30°C, pelumas standar mengental dan bahan segel menjadi kaku, sehingga memerlukan gemuk suhu rendah dan elastomer tingkat dingin.
Mencocokkan spesifikasi silinder udara dengan lingkungan pengoperasian sebenarnya — alih-alih memilih katalog untuk tujuan umum — merupakan hal yang membuat insinyur sistem pneumatik berpengalaman menambahkan nilai terukur. Biaya tambahan untuk varian yang benar hampir selalu kurang dari satu siklus penggantian yang tidak direncanakan setelah kegagalan awal di lapangan.
Sistem pneumatik pada intinya dapat diandalkan, cepat, dan hemat biaya bila dirancang dengan spesifikasi komponen yang tepat, kualitas udara yang tepat, ukuran yang tepat, dan pendekatan pemeliharaan terstruktur. Silinder udara tetap menjadi elemen yang paling terlihat, namun kinerjanya sepenuhnya bergantung pada kualitas sistem udara bertekanan yang mengalirkannya. Berinvestasi dalam persiapan udara dan manajemen tekanan, dan aktuator di bagian hilir akan memberikan siklus hidup yang diinginkan desain mereka.
