Silinder Akting Tunggal vs Silinder Akting Ganda: Perbedaan Utama

Silinder Akting Tunggal vs Silinder Akting Ganda: Jawaban Singkat

Jika Anda memerlukan keputusan cepat: silinder kerja ganda memberi Anda gerakan bertenaga di kedua arah, sedangkan silinder kerja tunggal hanya menggunakan udara bertekanan untuk satu langkah dan mengandalkan pegas atau gravitasi untuk kembalinya. Perbedaan tunggal tersebut membentuk setiap aspek cara Anda memilih, memasang, dan memelihara silinder udara dalam sistem pneumatik nyata.

Untuk aplikasi yang memerlukan kontrol presisi, keluaran gaya lebih tinggi di kedua arah, dan kecepatan konsisten selama ekstensi dan retraksi — seperti perlengkapan penjepit, perkakas tekan, dan sistem transfer linier — silinder udara kerja ganda hampir selalu merupakan pilihan yang tepat. Untuk pekerjaan yang lebih sederhana seperti penjepitan pegas, penggerak katup, atau tugas apa pun yang memerlukan satu langkah bertenaga, silinder kerja tunggal mengurangi biaya, kompleksitas, dan konsumsi udara secara berarti.

Bagian di bawah menguraikan cara kerja masing-masing jenis pada tingkat mekanis, di mana perbedaan kinerja nyata muncul dalam praktiknya, dan cara membuat pilihan yang tepat untuk sistem spesifik Anda.

Bagaimana Akting Tunggal Silinder Udara Bekerja

Silinder kerja tunggal memiliki satu port bertekanan. Ketika udara terkompresi masuk, ia mendorong piston ke satu arah — biasanya langkah ekstensi. Langkah balik ini didukung oleh pegas koil terkompresi yang ditempatkan di dalam badan silinder, atau dalam beberapa konfigurasi oleh berat beban itu sendiri.

Pegas dimuat sebelumnya ke nilai gaya tertentu di pabrik. Silinder kerja tunggal standar menggunakan gaya pegas mulai dari kira-kira 8 N sampai 60 N tergantung pada ukuran lubang dan panjang goresan. Gaya pegas tersebut bekerja melawan tekanan udara selama pukulan tenaga, yang berarti gaya keluaran efektif pada ujung batang lebih rendah daripada yang dihasilkan oleh tekanan udara saja.

Untuk silinder kerja tunggal berdiameter 50 mm yang beroperasi pada 6 bar (87 psi), gaya teoretisnya kira-kira 1,178 N. Setelah dikurangi gaya pegas tipikal sebesar 25 N dan memperhitungkan gesekan segel (biasanya 5–10% dari gaya teoretis), gaya batang aktual yang tersedia untuk kerja turun menjadi sekitar 1.030–1.050 N . Pengurangan ini menjadi lebih signifikan pada ukuran lubang yang lebih kecil dimana gaya pegas mewakili persentase yang lebih besar dari total gaya yang tersedia.

Komponen Internal Utama

• Port udara tunggal (biasanya di ujung tutup untuk silinder tipe dorong)
• Pegas balik terletak di antara muka piston dan tutup ujung batang
• Lubang pernafasan atau ventilasi di sisi pegas untuk mencegah penumpukan tekanan
• Segel piston tunggal (satu lokasi segel dinamis)
• Segel batang di kepala silinder

Port pernafasan sering diabaikan selama instalasi tetapi ini sangat penting. Jika tersumbat oleh kontaminasi atau tersumbat secara tidak sengaja, udara yang terperangkap di sisi pegas menciptakan tekanan balik yang mengurangi gaya ekstensi dan memperlambat kecepatan pukulan secara tidak terduga.

Cara Kerja Silinder Udara Kerja Ganda

Silinder kerja ganda memiliki dua lubang udara — satu di ujung tutup dan satu lagi di ujung batang. Untuk memanjangkan batang, udara bertekanan masuk ke lubang ujung tutup sementara lubang ujung batang dibuang. Untuk menarik kembali, pasokan beralih: udara masuk ke ujung batang sementara ujung tutup keluar. Katup pengatur arah (biasanya katup solenoid 5/2 atau 4/2) mengatur peralihan ini.

Karena tidak ada gaya penyerap pegas balik, gaya pneumatik penuh tersedia di kedua arah . Namun, ada asimetri yang penting untuk dipahami: area lubang ujung batang lebih kecil daripada area lubang ujung tutup karena batang piston melewatinya. Ini berarti gaya retraksi selalu sedikit lebih rendah daripada gaya ekstensi pada tekanan suplai yang sama.

Untuk silinder kerja ganda dengan lubang 63 mm, diameter batang 20 mm, beroperasi pada 6 bar:

• Kekuatan ekstensi (ujung tutup): π/4 × 63² × 6 = sekitar 1,871 N
• Gaya retraksi (ujung batang): π/4 × (63² – 20²) × 6 = sekitar 1,682 N

Perbedaan gaya sekitar 10–12% antara ekstensi dan retraksi konsisten di seluruh ukuran lubang dan merupakan faktor standar dalam perhitungan ukuran silinder kerja ganda. Jika langkah retraksi Anda membawa beban yang berarti, Anda harus mengukur silinder berdasarkan gaya retraksi, bukan gaya ekstensi.

Komponen Internal Utama

• Dua port udara (ujung tutup dan ujung batang)
• Seal piston berbibir ganda atau U-cup di kedua sisi piston
• Segel batang dan wiper di kepala silinder
• Tanpa pegas — panjang lubang internal penuh tersedia untuk kayuhan
• Bantalan internal opsional di kedua posisi ujung

Perbandingan Berdampingan: Silinder Kerja Tunggal vs Silinder Kerja Ganda

Output Paksa: Dimana Angkanya Benar-benar Berbeda

Perhitungan gaya adalah saat dimana para insinyur paling sering membuat kesalahan yang merugikan ketika membandingkan kedua jenis silinder ini. Rumusnya terlihat serupa di permukaan, namun pengurangan pegas dalam silinder kerja tunggal menghasilkan variabel yang berubah seiring dengan posisi kayuhan.

Gaya pegas koil mengikuti Hukum Hooke: gaya meningkat secara linier seiring dengan kompresinya. Artinya gaya keluaran efektif dari silinder kerja tunggal berubah sepanjang langkah . Pada awal perpanjangan, pegas mendekati panjang bebasnya dan memberikan hambatan minimal. Dengan ekstensi penuh, ia telah terkompresi sepenuhnya dan memberikan resistensi maksimum — mengurangi gaya terbesar dari keluaran tepat pada saat batang bertemu dengan benda kerja.

Pertimbangkan silinder kerja tunggal berdiameter 40 mm dengan langkah 100 mm pada tekanan suplai 5 bar:

• Gaya pneumatik teoretis: ~628 N
• Gaya pegas pada awal perpanjangan: ~10 N (mendekati panjang bebas)
• Gaya pegas pada ekstensi penuh: ~35 N (terkompresi penuh)
• Kisaran gaya efektif: kira-kira 580–615 N melintasi pukulan

Untuk silinder kerja ganda dengan lubang 40 mm yang sama pada 5 bar, gaya ekstensinya konsisten ~628 N sepanjang langkah (dikurangi gesekan segel, yang kira-kira konstan). Konsistensi tersebut sangat penting dalam aplikasi seperti pengepresan, pembentukan, atau penjepitan yang mana gaya pada akhir langkah merupakan parameter desain yang penting.

Langkah balik silinder kerja tunggal diatur seluruhnya oleh pegas. Pegas yang dirancang untuk mengembalikan piston terhadap gesekan segel ditambah beban sederhana mungkin akan dihasilkan gaya total 15–50 N tergantung pada ukuran silinder. Bandingkan ini dengan gaya balik silinder kerja ganda sebesar beberapa ratus newton, dan menjadi jelas mengapa silinder kerja tunggal tidak cocok untuk aplikasi di mana retraksi harus mengatasi hambatan yang signifikan atau memindahkan beban dengan cepat.

Perbedaan Kontrol Kecepatan Antara Kedua Tipe

Kontrol kecepatan dicapai dalam sistem pneumatik dengan membatasi aliran udara buang dari silinder menggunakan katup pengatur aliran (konfigurasi meter-keluar) atau membatasi aliran udara suplai (konfigurasi meter-masuk). Kontrol meteran keluar umumnya lebih disukai karena memberikan pengaturan kecepatan yang lebih stabil dan tidak bergantung pada beban.

Untuk silinder udara kerja ganda, Anda memasang katup pengatur aliran di kedua port. Ini memberi Anda penyesuaian kecepatan independen untuk ekstensi dan retraksi — Anda dapat menjalankan ekstensi pada 200 mm/s dan retraksi pada 500 mm/s, misalnya, dengan penyesuaian katup sederhana. Kontrol independen ini sangat berharga dalam otomatisasi siklus tinggi yang mengutamakan optimalisasi waktu siklus.

Untuk silinder kerja tunggal, Anda dapat mengukur udara masuk dan keluar pada sisi bertekanan untuk mengontrol kecepatan ekstensi. Namun, kecepatan kembali ditentukan oleh gaya pegas dan beban . Jika pegas kaku dan bebannya ringan, piston akan mundur dengan cepat, sehingga menimbulkan beban tumbukan pada tutup ujung. Jika pegas lunak dan bebannya berat, pengembaliannya mungkin terlalu lambat atau tidak lengkap. Anda tidak bisa begitu saja memutar katup untuk memperlambat kembalinya silinder pegas - hal ini memerlukan penggantian pegas itu sendiri atau penambahan bantalan khusus.

Dalam praktiknya, hal ini membuat silinder kerja tunggal tidak cocok untuk aplikasi dengan beban variabel pada langkah balik atau di mana kecepatan balik perlu disesuaikan agar sesuai dengan suatu proses. Jalur pengemasan, perkakas ujung lengan robotik, dan konveyor transfer biasanya mengharuskan kedua kecepatan langkah diatur secara independen — dan hal ini mendorong sebagian besar aplikasi tersebut masuk ke wilayah kerja ganda.

Konsumsi Udara: Perbandingan Biaya Udara Terkompresi

Udara bertekanan adalah salah satu utilitas termahal di pabrik manufaktur. Studi yang dilakukan oleh organisasi seperti Departemen Energi AS memperkirakan hal tersebut sistem udara bertekanan menyumbang 20–30% konsumsi listrik industri , dan aktuator pneumatik adalah konsumen utama dalam sistem tersebut. Oleh karena itu, memahami perbedaan konsumsi udara antara silinder kerja tunggal dan ganda bukanlah tugas akademis — hal ini berdampak langsung pada biaya pengoperasian.

Silinder kerja tunggal mengkonsumsi udara bertekanan hanya pada langkah tenaga. Langkah balik digerakkan oleh pegas, dan udara dari sisi langkah daya dibuang begitu saja ke atmosfer. Untuk satu siklus penuh, volume udara yang dikonsumsi sama dengan luas lubang dikalikan dengan panjang langkah, disesuaikan dengan rasio kompresi pada tekanan suplai.

Silinder kerja ganda mengkonsumsi udara pada kedua langkah. Namun, karena luas lubang ujung batang lebih kecil dibandingkan ujung tutup, maka volume yang dikonsumsi pada langkah retraksi sedikit lebih kecil dibandingkan pada langkah ekstensi. Total udara yang dikonsumsi per siklus kira-kira 1,7 hingga 1,9 kali udara yang dikonsumsi oleh silinder kerja tunggal yang setara, tergantung pada diameter batang.

Sebagai contoh nyata: silinder kerja ganda dengan lubang 50 mm, langkah 100 mm yang beroperasi pada tekanan 6 bar dan berputar pada kecepatan 60 kali per menit mengkonsumsi kira-kira:

• Ujung tutup per langkah: (π/4 × 0,05²) × 0,1 × (6 1) = ~1,37 liter (udara bebas) per langkah
• Ujung batang per langkah (dengan asumsi batang 20 mm): sekitar 1,09 liter per langkah
• Total per menit pada 60 siklus: ~146 liter/menit udara bebas

Silinder kerja tunggal yang setara akan mengkonsumsi sekitar 82 liter/menit. Pada mesin dengan 20 silinder yang menjalankan dua shift, perbedaan biaya listrik tahunan dapat diukur. Saat Anda menggunakan silinder dalam jumlah besar, atau saat silinder beroperasi dalam langkah yang panjang atau pada kecepatan siklus yang tinggi, perbedaan konsumsi udara akan berdampak besar pada keekonomian pengoperasian — bahkan jika silinder kerja ganda secara teknis lebih unggul.

Keterbatasan Panjang Pukulan: Mengapa Silinder Akting Tunggal Keluar Lebih Awal

Pegas balik internal dalam silinder kerja tunggal secara fisik membatasi berapa lama kayuhan dapat dilakukan. Seiring bertambahnya panjang langkah, Anda memerlukan pegas yang lebih panjang, yang memerlukan badan silinder yang lebih panjang — dan pegas yang lebih panjang akan lebih sulit untuk tetap stabil dan diarahkan dengan benar ke dalam lubang. Mereka juga menambah panjang keseluruhan silinder bahkan dalam posisi ditarik.

Kebanyakan pabrikan menawarkan silinder kerja tunggal dengan langkah maksimum 25 mm hingga 200 mm. Beberapa desain khusus mencapai 300 mm. Selain itu, pegas menjadi tidak praktis. Jika aplikasi Anda memerlukan langkah 400 mm, 600 mm, atau 1.000 mm, silinder kerja ganda adalah satu-satunya pilihan yang layak dalam rangkaian produk silinder udara standar.

Batasan ini juga berinteraksi dengan gaya: seiring bertambahnya langkah, kompresi pegas pada ekstensi penuh juga meningkat, yang berarti lebih banyak gaya yang dikonsumsi untuk mengatasi pegas pada akhir langkah. Untuk pukulan yang panjangnya lebih dari 100–150 mm dalam desain aksi tunggal, pengurangan gaya pegas mulai menjadi persentase yang signifikan dari total gaya pneumatik yang tersedia, terutama pada ukuran lubang yang kecil.

Perilaku Gagal-Aman: Pertimbangan Keamanan Kritis

Salah satu perbedaan praktis yang paling penting antara kedua jenis silinder ini adalah apa yang terjadi ketika pasokan udara hilang — baik karena kegagalan kompresor, penghentian darurat, atau putusnya saluran.

Silinder pembalik pegas kerja tunggal akan secara otomatis kembali ke posisi sisi pegas ketika tekanan turun. Jika silinder dikonfigurasi untuk menjepit benda kerja pada langkah daya (ekstensi), hilangnya udara menyebabkan benda kerja terlepas. Jika dikonfigurasi dengan pemanjang pegas (yang ditawarkan oleh beberapa desain untuk penjepitan keselamatan), kehilangan udara akan menyebabkan penjepit. Perilaku deterministik ini sengaja dirancang untuk penerapan keselamatan.

Pelindung alat berat, mekanisme pelepasan rem, dan penghentian darurat sering kali menggunakan silinder kerja tunggal justru karena perilaku gagal-amannya dapat diprediksi dan dijamin oleh pegas, bukan oleh sinyal listrik atau posisi katup.

Sebaliknya, silinder kerja ganda mempertahankan posisi terakhirnya ketika udara hilang - jika katup pengarahnya berjenis penahan atau pegas tengah yang menghalangi kedua port. Hal ini kadang-kadang diinginkan (Anda tidak ingin sumbu yang dibebani terjatuh), namun juga dapat berbahaya jika silinder berada di tengah-tengah operasi penjepitan atau penekanan ketika udara gagal.

Standar keselamatan termasuk ISO 13849 dan IEC 62061 mengharuskan perancang mesin untuk menganalisis dan mendokumentasikan perilaku semua aktuator dalam kondisi gangguan. Memilih antara silinder kerja tunggal dan silinder kerja ganda secara langsung relevan dengan analisis ini, dan karakteristik anti-gagal dari tipe kerja tunggal sering kali membuatnya mendapat tempat di sirkuit dengan peringkat keselamatan bahkan ketika silinder kerja ganda mungkin digunakan untuk kemampuan pengendalian yang lebih besar.

Area Aplikasi Khas untuk Setiap Jenis Silinder

Dimana Silinder Akting Tunggal Unggul

• Aktuator katup pneumatik: Katup bola seperempat putaran dan katup gerbang sering kali menggunakan silinder kerja tunggal pegas balik sehingga katup gagal mencapai posisi aman yang diketahui (terbuka atau tertutup) ketika tekanan udara turun.
• Perlengkapan penjepit dengan pukulan pendek: Memegang benda kerja untuk pemesinan yang gaya pemesinannya selalu satu arah dan penjepit hanya perlu dilepas (ditarik kembali) pada beban rendah.
• Kontrol pintu dan palka: Dimana pegas kembali memastikan penutupan pada listrik mati.
• Gerbang penyortiran dan pengalihan: Gerbang lipat sederhana pada konveyor di mana satu arah selalu menjadi default dan arah lainnya adalah aktuasi bertenaga.
• Pengikatan rem dan kopling: Gunakan rem pegas untuk berhenti darurat — rem akan aktif ketika udara hilang.

Dimana Silinder Kerja Ganda Diperlukan

• Otomatisasi pengambilan dan tempat: Baik ekstensi maupun retraksi harus diberi tenaga, dikontrol kecepatannya, dan mampu menangani beban bagian yang bervariasi.
• Operasi tekan dan pembentukan: Kekuatan tinggi di kedua arah; pengembalian harus mengatasi springback benda kerja atau hambatan ejektor.
• Transfer linier langkah panjang: Setiap langkah yang melebihi 200 mm memerlukan silinder udara kerja ganda.
• Aplikasi silinder tanpa batang: Silinder pneumatik tanpa batang pada dasarnya bersifat kerja ganda, digunakan untuk transfer horizontal jarak jauh di mana silinder batang konvensional akan memiliki panjang yang tidak praktis.
• Memiringkan dan memutar meja: Baik membalikkan maupun mengembalikan meja memerlukan tenaga yang bertenaga dan dapat dikendalikan.
• Aplikasi siklus tinggi di atas 60 siklus/menit: Dimana kecepatan retraksi harus disetel secara tepat untuk menjaga waktu siklus tanpa pembebanan kejut.

Persyaratan Katup Kontrol: 3/2 vs 5/2

Perbedaan lubang udara antara silinder kerja tunggal dan ganda secara langsung menentukan katup kontrol yang diperlukan, yang mempengaruhi perkabelan, desain manifold, dan biaya.

A Katup 3/2 (3 port, 2 posisi) cukup untuk satu silinder kerja. Dalam satu posisi, menghubungkan suplai ke port silinder. Di posisi lain menghubungkan port silinder ke knalpot. Pegas menangani sisanya. Katup 3/2 secara fisik lebih kecil dan biasanya 20–40% lebih murah dibandingkan katup 5/2. Hal ini juga memerlukan blok manifold yang lebih sederhana ketika banyak katup disatukan.

A Katup 5/2 (5 port, 2 posisi) adalah standar untuk silinder kerja ganda. Dalam satu posisi, pasokan mengalir ke ujung tutup dan ujung batang dibuang. Di posisi lain, suplai dialirkan ke ujung batang dan ujung tutup dibuang. Kedua lubang pembuangan biasanya merupakan tempat dipasangnya katup pengatur aliran untuk pengaturan kecepatan.

Dalam sistem dengan banyak sumbu – mesin perakitan 20 stasiun, misalnya – perbedaan biaya kumulatif antara katup 20 3/2 dan katup 20 5/2 dapat menjadi berarti. Untuk silinder yang lebih kecil dalam aplikasi sederhana, perbedaan biaya ini sering kali membenarkan penentuan silinder kerja tunggal meskipun silinder kerja ganda mungkin menawarkan kinerja yang sedikit lebih baik.

Perhatikan juga itu Katup 5/2 tersedia dengan pegas balik, penahan (memori), atau aktuasi solenoid ganda , masing-masing menawarkan perilaku kondisi gagal yang berbeda. Pilihan tipe katup berinteraksi dengan tipe silinder untuk menentukan perilaku keselamatan tingkat sistem — sesuatu yang harus dianalisis pada tahap desain, bukan dipasang di kemudian hari.

Perbedaan Pemeliharaan dalam Praktek

Dalam hal jumlah seal, silinder kerja tunggal memiliki permukaan penyegelan dinamis yang lebih sedikit dibandingkan silinder kerja ganda. Lebih sedikit segel umumnya berarti lebih sedikit jalur kebocoran dan frekuensi penggantian segel sedikit lebih rendah. Namun pegas pada silinder kerja tunggal merupakan komponen keausan tambahan yang tidak terdapat pada desain kerja ganda.

Pegas pada silinder pneumatik mampu menghasilkan jutaan siklus, namun menyebabkan kelelahan. Pegas yang kehilangan tegangannya akan menyebabkan silinder kembali perlahan, tidak sempurna, atau tidak sama sekali. Dalam mesin yang bekerja 24 jam sehari dengan 60 siklus per menit, sebuah silinder selesai 86 juta siklus per tahun . Kelelahan pegas pada laju siklus tersebut merupakan pertimbangan pemeliharaan yang nyata, terutama pada silinder dengan langkah yang lebih pendek di mana kompresi pegas per siklus merupakan bagian yang lebih besar dari total perjalanan pegas.

Untuk silinder kerja ganda, keausan seal merupakan perhatian utama dalam perawatan. Seal piston modern berbasis poliuretan dan PTFE biasanya tahan lama 50 hingga 100 juta siklus dalam kondisi pengoperasian normal dengan udara kering yang bersih, terlumasi, atau bebas oli. Pasokan udara yang terkontaminasi adalah penyebab paling umum dari kegagalan segel prematur pada kedua jenis silinder.

Lubang pernafasan pada silinder kerja tunggal perlu disebutkan secara khusus: lubang tersebut harus diperiksa dan dibersihkan secara teratur sebagai bagian dari pemeliharaan preventif. Pernapasan yang tersumbat mengurangi kinerja secara bertahap sehingga mungkin tidak disadari hingga silinder mulai mengalami gangguan — sehingga pemeriksaan terjadwal menjadi lebih penting daripada perbaikan reaktif.

Memilih Ukuran Lubang yang Tepat untuk Kedua Jenis

Ukuran lubang yang benar adalah langkah paling mendasar dalam menentukan silinder udara apa pun. Ukuran lubang yang terlalu kecil menghasilkan kekuatan yang tidak mencukupi; ukuran yang terlalu besar membuang-buang udara dan uang. Prosesnya sedikit berbeda untuk setiap jenis silinder.

Untuk Silinder Kerja Tunggal

1. Tentukan gaya yang diperlukan pada akhir langkah (saat kompresi pegas maksimum).
2. Tambahkan gaya pegas maksimum untuk langkah yang dipilih ke gaya keluaran yang diperlukan.
3. Tambahkan gesekan segel (biasanya 10% dari gaya teoritis sebagai margin keamanan).
4. Hitung luas lubang yang dibutuhkan: Luas = Gaya Total Tekanan Pasokan.
5. Pilih ukuran lubang standar berikutnya dari area yang dihitung.
6. Pastikan gaya pegas cukup untuk mengembalikan piston melawan beban pada langkah balik.

Untuk Silinder Kerja Ganda

1. Tentukan gaya yang diperlukan untuk gerakan ekstensi dan retraksi secara terpisah.
2. Hitung lubang yang diperlukan untuk setiap langkah pada tekanan suplai yang tersedia, dengan memperhitungkan pengurangan luas ujung batang pada perhitungan retraksi.
3. Tambahkan faktor keamanan 1,25–1,5× untuk memperhitungkan gesekan, ketidaksejajaran, dan variasi tekanan.
4. Pilih lubang yang memenuhi kedua persyaratan langkah — biasanya yang lebih besar dari dua nilai yang dihitung.
5. Periksa diameter batang terhadap batas tekuk jika batang dalam keadaan tekan dan relatif panjang terhadap diameternya.

Ukuran lubang standar pada kedua jenis silinder mengikuti konvensi ISO 15552: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, dan 200 mm adalah yang paling umum. Menentukan ukuran lubang standar memastikan pertukaran antar produsen dan menyederhanakan manajemen suku cadang.

Rentang Tekanan Pengoperasian dan Pengaruhnya terhadap Seleksi

Silinder udara kerja tunggal dan ganda mempunyai nilai tekanan operasi tipikal sebesar 1 hingga 10 bar (14,5 hingga 145 psi) , dengan tekanan suplai industri yang paling umum adalah 6 bar (87 psi). Namun, pengoperasian pada tekanan yang lebih rendah mempengaruhi setiap jenis secara berbeda.

Untuk silinder kerja tunggal, tekanan operasi minimum diperlukan untuk mengatasi preload pegas ditambah gesekan seal. Jika tekanan suplai turun menjadi, katakanlah, 3 bar dalam sistem dengan nilai 6 bar, gaya keluaran efektif turun sekitar 50%. Namun gaya pegas tetap tidak berubah — artinya pengurangan gaya pada silinder kerja tunggal tidak proporsional dibandingkan dengan tipe kerja ganda pada tekanan yang dikurangi.

Selain itu, silinder kerja tunggal mungkin memiliki tekanan operasi minimum yang ditentukan oleh pabrikan di bawah tekanan tersebut sehingga silinder tidak akan memanjang sepenuhnya melawan pegas. Ambang batas ini biasanya tercantum dalam lembar data produk dan harus dibandingkan dengan tekanan suplai minimum yang dijamin di sistem Anda — bukan tekanan suplai nominal.

Silinder kerja ganda kurang sensitif terhadap fluktuasi tekanan dalam hal ini karena tidak ada langkah yang memiliki ketahanan mekanis tetap untuk mengatasi gesekan luar. Pada tekanan yang lebih rendah, keluaran gaya berkurang secara proporsional pada kedua pukulan, dan sistem tetap berfungsi — hanya dengan gaya yang tersedia lebih sedikit.

Varian Silinder Bertindak Ganda Yang Patut Diketahui

Dalam kategori akting ganda, beberapa desain khusus memenuhi persyaratan aplikasi spesifik:

• Silinder kerja ganda batang ganda: Batang piston memanjang dari kedua ujung silinder. Kedua sisi mempunyai luas lubang yang sama, sehingga gaya ekstensi dan gaya retraksi adalah sama. Digunakan ketika keluaran gaya simetris sangat penting atau ketika batang tembus diperlukan untuk sambungan mekanis atau referensi pengukuran di kedua sisi.
• Silinder tandem: Dua silinder kerja ganda dipasang secara seri pada batang piston yang sama. Kedua piston bekerja secara bersamaan, kira-kira menggandakan gaya yang tersedia dari diameter lubang tertentu. Digunakan ketika ruang lubang terbatas tetapi diperlukan gaya yang tinggi.

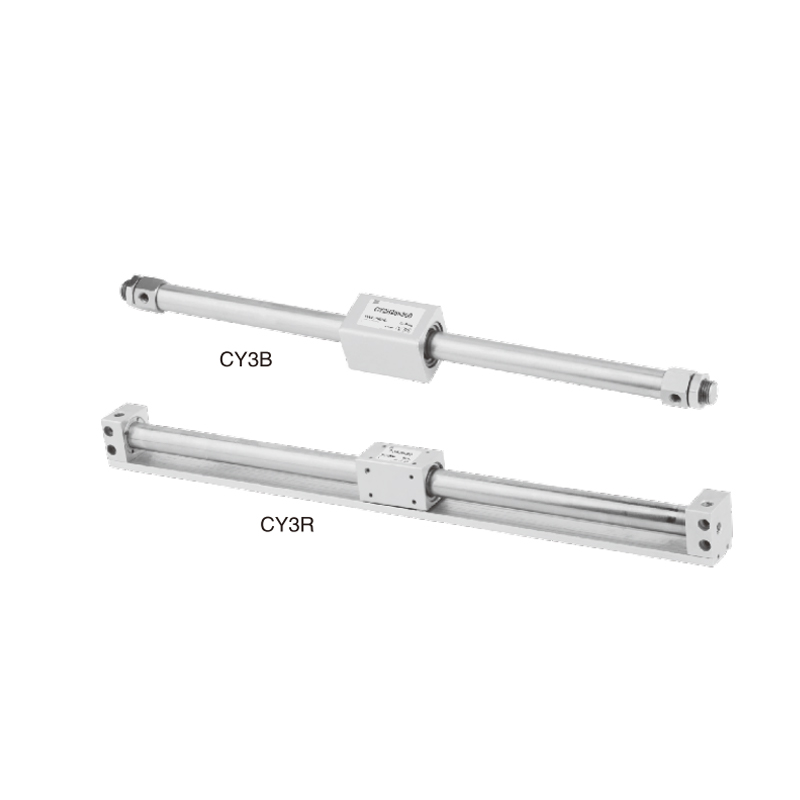

• Silinder kerja ganda tanpa batang: Beban dihubungkan secara eksternal ke piston melalui slot atau kopling magnet di dinding silinder. Memungkinkan pukulan yang sangat panjang dalam paket yang ringkas. Tersedia dalam goresan hingga 6.000 mm atau lebih.
• Silinder kerja ganda terpandu: Mengintegrasikan pemandu linier langsung dengan badan silinder untuk menghilangkan torsi rotasi dan gaya beban samping pada batang. Penting untuk aplikasi yang memerlukan gerakan linier dan akurasi sudut yang presisi tanpa pemandu eksternal.

Ringkasan: Memilih Antara Akting Tunggal dan Akting Ganda

Keputusannya mudah diambil setelah Anda memetakan persyaratan aplikasi Anda terhadap pembeda utama. Gunakan kerangka kerja berikut:

• Pilih akting tunggal kapan: aplikasi memerlukan pengembalian yang aman dari kegagalan ke posisi awal; pukulannya pendek (di bawah 150–200 mm); kekuatan balik yang dibutuhkan minimal; konsumsi udara harus diminimalkan; sirkuit katup yang lebih sederhana lebih disukai; dan penghematan biaya pada katup dan pipa ledeng sangat berarti.
• Pilih akting ganda kapan: kedua pukulan harus menghasilkan kekuatan yang berarti; panjang goresan melebihi 200 mm; kontrol kecepatan independen dari kedua pukulan diperlukan; tingkat siklus tinggi dan kecepatan kembali harus disesuaikan; beban pada pukulan balik bersifat variabel atau signifikan; atau penerapannya berupa mekanisme pers, transfer, atau pick-and-place.

Di sebagian besar aplikasi otomasi industri, silinder udara kerja ganda adalah pekerja keras default — fleksibel, kuat, dan dapat dikontrol sepenuhnya. Silinder kerja tunggal mendapatkan tempatnya dalam desain yang lebih sederhana, kritis terhadap keselamatan, atau sensitif terhadap biaya di mana perilaku pegas balik yang melekat merupakan fitur dan bukan batasan. Memahami kedua jenis pada tingkat detail ini memungkinkan Anda membuat pilihan tersebut dengan sengaja, berdasarkan persyaratan teknik, bukan konvensi.
