Apa yang Membuat Silinder Industri Khusus Penting dalam Otomasi Modern?

Apa yang Membuat Silinder Industri Khusus Penting dalam Otomasi Modern

Silinder industri khusus adalah tulang punggung sistem otomasi kontemporer. Tanpa silinder yang cocok — apakah itu standar silinder udara atau aktuator linier yang dirancang khusus — jalur produksi otomatis tidak dapat mencapai waktu siklus, presisi, atau kapasitas beban yang dibutuhkan manufaktur modern. Jawaban singkatnya: silinder kanan secara langsung menentukan throughput, kemampuan pengulangan, dan total waktu aktif sistem. Setiap komponen lain dalam sel otomasi pneumatik atau elektromekanis bergantung pada kinerja silinder dalam spesifikasi, setiap siklus, untuk jutaan langkah.

Otomatisasi industri telah berubah secara dramatis selama dua dekade terakhir. Jika silinder udara generik yang siap pakai pernah menangani sebagian besar tugas pengambilan dan penempatan atau penjepitan, sistem saat ini memerlukan silinder yang dirancang untuk ukuran lubang tertentu, panjang langkah, konfigurasi pemasangan, tekanan pengoperasian, dan kondisi sekitar. Silinder yang tidak cocok bahkan sebesar 10% diameter lubangnya dapat mengurangi keluaran gaya sehingga menyebabkan gangguan intermiten yang memerlukan biaya ribuan dolar per jam pada waktu henti yang tidak direncanakan.

Artikel ini membahas cara memilih, menentukan, dan mengintegrasikan silinder industri khusus ke dalam sistem otomasi — dengan memperhatikan variabel teknik yang paling penting dalam aplikasi nyata.

Jenis Inti Silinder Industri yang Digunakan dalam Sistem Otomasi

Tidak semua silinder dapat dipertukarkan. Insinyur otomasi harus memahami perbedaan fungsional antara rangkaian silinder primer sebelum menentukan komponen untuk sel baru atau proyek retrofit.

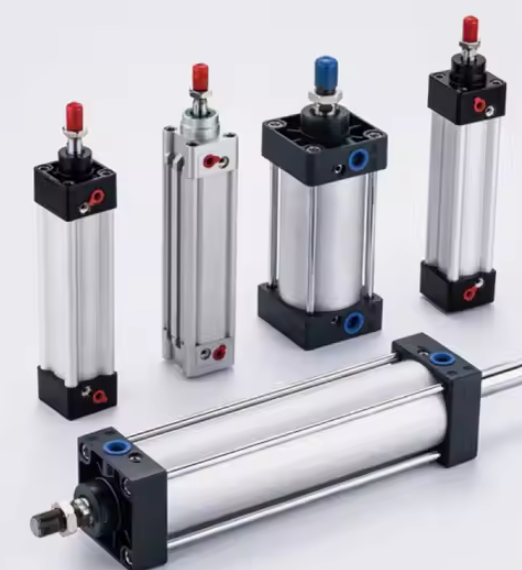

Silinder Udara Pneumatik

Silinder udara tetap menjadi aktuator yang paling banyak digunakan dalam otomasi industri secara global. Ini mengubah tekanan udara terkompresi menjadi gaya mekanis linier, sehingga ideal untuk aplikasi siklus tinggi di mana biaya per langkah harus tetap minimal. Tekanan operasi standar berada di antara keduanya 0,4 MPa dan 1,0 MPa (sekitar 58 hingga 145 psi) , menghasilkan keluaran gaya yang berskala langsung dengan diameter lubang. Silinder udara berdiameter 63 mm yang beroperasi pada 0,6 MPa menghasilkan daya dorong teoretis sekitar 1.870 N — cukup untuk berbagai tugas penjepitan, ejeksi, dan pengindeksan bagian.

Silinder udara khusus modern jauh melampaui desain dasar kerja ganda. Insinyur sekarang menentukan varian termasuk:

• Silinder udara kompak/langkah pendek — digunakan dalam sel rakitan terbatas yang panjang total selubung pemasangannya kurang dari 100 mm
• Silinder udara tanpa batang — untuk langkah yang melebihi 1.000 mm dimana batang piston standar akan menghasilkan momen lentur yang tidak dapat diterima
• Silinder udara terpandu — varian batang kembar atau berpemandu profil yang menahan beban di luar sumbu hingga 500 N·m tanpa memerlukan rel pemandu eksternal
• Silinder udara tandem — dua silinder yang ditumpuk secara seri dengan lubang yang sama, secara efektif menggandakan gaya keluaran tanpa menambah diameter tapak
• Silinder udara ruangan bersih — tong baja tahan karat, segel PTFE, dan pelapis tanpa pelepasan gas untuk ISO Kelas 5 atau lingkungan yang lebih baik dalam semikonduktor dan otomasi farmasi

Silinder Hidraulik untuk Otomatisasi Beban Berat

Jika silinder udara mencapai nilai gaya praktis sekitar 30 kN untuk ukuran lubang standar, silinder hidrolik memperluas jangkauannya hingga ratusan kilonewton. Sistem otomasi untuk pengecapan logam, jalur transfer penempaan, dan pengepres perakitan komponen berat mengandalkan aktuator linier hidraulik yang beroperasi pada tekanan 140 hingga 350 bar. Kerugiannya adalah kompleksitas sistem: unit tenaga hidrolik, selip filtrasi, penukar panas, dan infrastruktur pencegahan kebocoran menambah biaya modal dan beban pemeliharaan yang sepenuhnya dihindari oleh sistem pneumatik.

Silinder Batang Listrik

Aktuator batang listrik — pada dasarnya adalah motor servo yang menggerakkan sekrup bola atau sekrup rol planet di dalam selubung silinder — telah mengambil pangsa pasar yang signifikan dari aplikasi silinder udara pneumatik yang memerlukan umpan balik posisi yang tepat. Mereka menawarkan pengulangan posisi ±0,01 mm atau lebih baik , pembatasan gaya yang dapat diprogram, dan konsumsi energi kira-kira 70% lebih rendah dibandingkan sirkuit pneumatik setara jika siklus kerja diperhitungkan. Keterbatasannya adalah kepadatan gaya puncak: pada ukuran yang setara, silinder batang listrik masih berharga tiga hingga lima kali lebih mahal dibandingkan silinder udara pneumatik dengan lubang yang sama, sehingga pembenaran ekonomi sangat bergantung pada jumlah siklus dan persyaratan presisi.

Cara Mengukur dan Memilih Silinder yang Tepat untuk Sistem Otomasi Anda

Pemilihan silinder adalah perhitungan teknik, bukan pencarian katalog. Kesalahan dalam pemasangan akan mengakibatkan kegagalan segel dini, batang bengkok, atau tenaga yang tidak mencukupi — yang semuanya bermanifestasi sebagai waktu henti yang tidak direncanakan yang jauh melebihi biaya komponen yang ditentukan dengan benar.

Perhitungan Gaya dengan Faktor Keamanan

Titik awal untuk setiap latihan pengukuran silinder udara atau silinder hidrolik adalah gaya kerja yang diperlukan pada titik penerapan. Nilai ini harus mencakup:

• Berat muatan statis yang bekerja melawan arah gerak
• Gaya dinamis diperlukan untuk mempercepat beban ke kecepatan target dalam waktu langkah yang tersedia
• Gaya gesekan dari pemandu, segel, dan mekanisme eksternal lainnya
• Gaya proses (menjepit, menekan, memotong) pada akhir pukulan

Praktek standar yang berlaku a faktor keamanan 1,5 hingga 2,0 atas produk gaya tekanan bore teoritis yang dihitung. Margin ini menyerap fluktuasi tekanan pasokan (sistem udara bertekanan pada umumnya bervariasi ±10% dari titik yang dikehendaki), keausan seal selama masa pakai, dan variasi beban yang melekat pada proses produksi.

Misalnya: jika aplikasi penjepitan memerlukan 800 N pada benda kerja dan pasokan udara 0,6 MPa, diameter lubang minimum dihitung menjadi sekitar 42 mm pada efisiensi 100%. Menerapkan faktor keamanan 1,6× akan mendorong lubang yang dipilih menjadi 50 mm atau 63 mm tergantung pada ukuran standar yang tersedia — memastikan silinder memberikan gaya yang memadai bahkan ketika tekanan suplai turun hingga 0,5 MPa selama permintaan sistem puncak.

Analisis Panjang Pukulan dan Tekuk Batang

Panjang langkah secara langsung mempengaruhi kerentanan batang piston terhadap tekuk akibat beban tekan. Untuk setiap silinder udara atau aktuator pneumatik dengan langkah yang melebihi kira-kira 10× diameter batang, pemeriksaan tekuk kolom Euler wajib dilakukan. Beban tekuk kritis bergantung pada diameter batang, panjang langkah, material (biasanya baja karbon atau baja tahan karat), dan konfigurasi pemasangan — kondisi ujung tetap-tetap, bebas-tetap, atau ujung pin-pin, masing-masing memberikan panjang kolom efektif yang berbeda.

Batang baja berdiameter 20 mm dengan langkah 600 mm dalam kondisi pemasangan bebas tetap mempunyai beban tekuk kritis kira-kira 2.850 N — yang mungkin berada di bawah gaya yang mampu dihasilkan oleh silinder. Dalam kasus seperti ini, menentukan diameter batang yang lebih besar (25 mm atau 32 mm) atau beralih ke silinder terpandu akan menambah dukungan lateral yang mencegah tekuk tanpa mengharuskan insinyur mengurangi tekanan operasi.

Waktu Siklus dan Persyaratan Bantalan

Sel otomasi berkecepatan tinggi — terutama yang berjalan dengan kecepatan 60 siklus atau lebih per menit — memberikan beban dampak akhir langkah yang signifikan pada komponen silinder, katup, dan perkakas. Pada kecepatan ini, silinder udara yang tidak terkontrol dengan langkah 100 mm dapat mengembangkan kecepatan piston melebihi 1,5 m/s segera sebelum posisi akhir. Energi kinetik yang diserap oleh penutup ujung pada setiap langkah harus dikelola melalui bantalan internal, peredam kejut eksternal, atau katup pengatur aliran pada lubang pembuangan.

Kebanyakan silinder udara industri khusus dengan lubang di atas 40 mm dilengkapi bantalan katup jarum yang dapat disesuaikan di kedua posisi ujungnya sebagai standar. Ini memungkinkan penyesuaian jarak deselerasi di lapangan biasanya antara 5 mm dan 30 mm. Untuk aplikasi yang menuntut kecepatan tinggi pada pertengahan langkah dan deselerasi terkontrol secara presisi, peredam kejut hidraulik eksternal dengan redaman yang dapat disesuaikan memberikan kontrol yang lebih baik dibandingkan bantalan pneumatik saja.

Desain Silinder Khusus untuk Lingkungan Otomatisasi yang Menuntut

Silinder udara katalog standar menangani sebagian besar aplikasi lantai pabrik yang tidak berbahaya. Namun, sebagian besar otomasi industri beroperasi di lingkungan yang merusak komponen standar dalam beberapa minggu kecuali desain silinder secara khusus mengatasi kondisi tersebut.

Silinder Tahan Korosi untuk Lingkungan Pencucian dan Kimia

Pemrosesan makanan, pembotolan minuman, dan otomatisasi pengemasan farmasi sering menjalankan siklus pencucian dengan air bertekanan tinggi, uap, dan bahan pembersih kaustik. Silinder udara barel aluminium standar terkorosi dengan cepat dalam kondisi ini. Konstruksi barel dan batang baja tahan karat (biasanya kelas 304 atau 316L), dikombinasikan dengan segel yang memenuhi standar FDA dalam EPDM atau PTFE, memperpanjang interval servis dari berminggu-minggu hingga bertahun-tahun. Biaya premium untuk silinder udara dengan tingkat pencucian tahan karat dibandingkan unit aluminium standar biasanya 40% hingga 80% — sebagian kecil dari biaya waktu henti akibat satu kegagalan silinder yang terkorosi selama proses produksi.

Otomatisasi pemrosesan bahan kimia menghadirkan kondisi yang lebih sulit lagi: asam, pelarut, dan lingkungan dengan kelembapan tinggi dengan air yang mengembun. Opsi silinder di sini mencakup aluminium anodisasi keras dengan lubang berlapis PTFE, bodi komposit polifenilen sulfida (PPS), atau varian berlapis fluoropolimer sepenuhnya. Kompatibilitas segel harus diverifikasi terhadap paparan bahan kimia tertentu — segel NBR yang berkinerja baik di lingkungan minyak terdegradasi dengan cepat dalam pelarut aromatik, sementara segel EPDM unggul dalam uap dan air panas tetapi membengkak dalam cairan berbahan dasar minyak bumi.

Silinder Suhu Tinggi untuk Oven dan Sel Pengelasan

Otomatisasi di dalam oven industri, sistem pengawetan cat, dan sel pengelasan robot membuat silinder mengalami suhu berkelanjutan dari 120°C hingga lebih dari 200°C. Segel standar Buna-N (NBR) mulai terdegradasi pada suhu sekitar 100°C dalam kondisi dinamis, menyebabkan kebocoran dan hilangnya kekuatan penahan dalam waktu ratusan jam. Silinder khusus suhu tinggi menggunakan segel silikon atau Viton (FKM) yang diberi peringkat Layanan berkelanjutan 150°C hingga 200°C , bersama dengan pelumas bersuhu tinggi yang tidak mengkarbonisasi atau keluar dari alur segel.

Lingkungan pengelasan juga menyebabkan batang piston silinder udara terkena benturan percikan dan radiasi UV dari kilatan busur api. Batang berlapis krom atau keramik yang keras menahan percikan dan lubang permukaan jauh lebih baik daripada baja poles standar, sehingga secara langsung mengurangi keausan segel yang disebabkan oleh kontaminasi permukaan batang yang memasuki zona segel penghapus.

Silinder untuk Aplikasi Suasana Peledak (ATEX/IECEx).

Sistem otomasi dalam penanganan biji-bijian, tempat penyemprotan cat, pencampuran bahan kimia, dan pemrosesan minyak dan gas beroperasi di area yang diklasifikasikan berpotensi meledak (Zona 1 atau Zona 2 di bawah ATEX, atau Divisi 1/Divisi 2 di bawah NEC). Silinder udara pneumatik secara inheren lebih aman di zona ini dibandingkan aktuator listrik karena udara bertekanan tidak mengandung energi penyalaan. Namun, desain silinder tetap harus mencegah akumulasi muatan statis pada komponen non-konduktif dan tidak boleh menimbulkan benturan logam-ke-logam yang dapat memicu percikan api pada akhir langkah. Silinder dengan rating ATEX menggunakan komponen polimer konduktif, ketentuan grounding, dan end stop dengan bantalan lembut untuk memenuhi persyaratan zona tanpa bergantung pada penutup tahan ledakan eksternal.

Silinder Miniatur untuk Otomatisasi Perakitan Presisi

Perakitan elektronik, pembuatan perangkat medis, dan produksi jam tangan atau instrumen memerlukan silinder udara dengan ukuran lubang dari 4 mm hingga 16 mm, goresan sependek 1 mm, dan kemampuan pengulangan posisi di bawah 0,05 mm. Silinder pneumatik miniatur pada skala ini menghadapi toleransi manufaktur yang mewakili persentase dimensi komponen yang lebih besar — ​​toleransi alur segel 0,02 mm pada silinder lubang 6 mm memerlukan kontrol pemesinan yang jauh lebih ketat dibandingkan toleransi yang sama pada unit lubang 63 mm. Platform silinder miniatur terkemuka mencapai masa pakai siklus yang melebihi 30 juta stroke pada tekanan tetapan penuh melalui penyelesaian lubang yang tersusun, segel komposit PTFE dengan gesekan rendah, dan batang tahan karat yang digerinda secara presisi.

Integrasi Silinder Industri dengan Sistem Kontrol Otomasi

Sebuah silinder tidak menghasilkan nilai sampai diintegrasikan ke dalam arsitektur kontrol sistem otomasi. Antarmuka antara mekanika silinder dan logika PLC adalah tempat di mana banyak silinder yang tampaknya memiliki kinerja buruk dalam praktiknya.

Penginderaan Posisi dan Umpan Balik

Desain silinder udara modern mencakup rel sensor terintegrasi — slot T atau slot C yang dimasukkan ke dalam laras — yang menerima sakelar buluh magnetik, sensor efek Hall solid-state, atau sensor posisi linier magnetostriktif analog. Sakelar buluh memberikan keluaran terbuka/tertutup sederhana pada posisi akhir yang ditentukan dan biaya di bawah $10 per sensor. Sensor efek hall menawarkan masa peralihan yang lebih lama (lebih dari 100 juta operasi dibandingkan sekitar 10 juta untuk sakelar buluh), ketahanan getaran yang lebih baik, dan waktu respons yang lebih cepat dalam kisaran 0,5 ms.

Untuk aplikasi yang membutuhkan data posisi kontinyu dibandingkan sinyal akhir langkah biner — seperti penjepitan proporsional atau pengepres rakitan langkah variabel — sensor magnetostriktif analog yang tertanam dalam laras silinder menyediakan posisi linier absolut dengan resolusi hingga 0,1 mm selama pukulan penuh. Hal ini menghilangkan encoder linier eksternal, mengurangi kompleksitas pengkabelan, dan memungkinkan PLC memantau kecepatan batang secara real time sebagai alat diagnostik.

Pemilihan Katup dan Waktu Respons

Katup solenoid yang menggerakkan setiap silinder udara menentukan seberapa cepat silinder merespons perintah PLC. Waktu respons katup — interval antara memberi energi pada koil dan pembukaan port penuh — berkisar antara di bawah 5 ms untuk katup poppet kerja langsung berkecepatan tinggi hingga 30–60 ms untuk katup spul standar pada 24 VDC. Dalam aplikasi 60 siklus per menit dengan total waktu siklus 200 ms, katup 50 ms menambah 25% waktu aktuasi pneumatik dan mungkin membuat target waktu siklus tidak mungkin dicapai.

Laju aliran katup (nilai Cv) juga harus sesuai dengan volume silinder dan waktu langkah yang dibutuhkan. Katup berukuran kecil menciptakan perbedaan tekanan di seluruh katup selama langkah kecepatan tinggi, yang secara efektif mengurangi tekanan operasi yang terlihat oleh piston silinder udara di tengah langkah bahkan ketika tekanan suplai cukup pada saluran masuk katup. Aturan praktisnya adalah memilih nilai Cv katup yang membatasi penurunan tekanan yang melintasi katup hingga kurang dari 10% dari tekanan pasokan pada permintaan aliran maksimum.

Integrasi Fieldbus dan IO-Link

Arsitektur otomasi Industri 4.0 semakin memerlukan diagnostik tingkat silinder yang dapat diakses melalui sistem SCADA atau MES di pabrik. Rakitan manifold katup yang diaktifkan IO-Link memungkinkan data sensor posisi setiap silinder, jumlah langkah, tekanan bantalan, dan deviasi waktu siklus dikirim ke PLC melalui Ethernet industri standar (PROFINET, EtherNet/IP, EtherCAT) tanpa menambahkan kabel I/O terpisah. Node master IO-Link dapat melayani hingga delapan stasiun silinder melalui satu kabel, sehingga secara dramatis mengurangi kompleksitas perkabelan panel dalam sel otomatisasi padat dengan 20 silinder atau lebih.

Konektivitas ini memungkinkan pemeliharaan prediktif: jika silinder udara tertentu mulai membutuhkan waktu 15% lebih lama untuk menyelesaikan langkahnya — sebuah pola yang dapat dideteksi dengan membandingkan tepi sensor yang diberi stempel waktu — sistem dapat menandai silinder tersebut untuk diperiksa sebelum menyebabkan kesalahan produksi. Studi dari otomasi bengkel otomotif menunjukkan bahwa program pemeliharaan prediktif menggunakan diagnostik tingkat silinder mengurangi waktu henti pneumatik yang tidak direncanakan sebesar 35% hingga 55% dibandingkan dengan jadwal penggantian interval tetap.

Industri Utama Mendorong Permintaan Silinder Industri Khusus

Memahami industri mana yang mengonsumsi silinder khusus dalam jumlah terbesar membantu memperjelas prioritas desain yang harus ditangani oleh produsen dan integrator sistem.

Manufaktur Otomotif

Sebuah bengkel otomotif berisi antara 800 dan 2.500 silinder pneumatik dan hidrolik individual di stasiun pengelasan, penanganan, dan perakitan. Kecepatan siklus biasanya mencapai 240 hingga 480 pukulan per jam per stasiun, yang berarti satu silinder udara pada saluran bervolume tinggi terakumulasi lebih dari 4 juta stroke per tahun . Spesifikasi silinder di sini menekankan masa pakai seal, ketahanan bantalan, dan kemudahan penggantian inline tanpa melepas struktur pemasangan.

Otomatisasi Pengemasan dan Logistik

Sistem pemasangan kotak, penyegelan karton, dan penyortiran berkecepatan tinggi berjalan pada kecepatan yang memerlukan waktu langkah silinder di bawah 100 ms. Silinder udara tanpa batang dengan kopling magnetik atau sambungan pita mekanis sering digunakan untuk perpindahan horizontal jarak jauh (500 mm hingga 2.000 mm) di mana batang konvensional akan menjadi kantilever tidak dapat diterima. Otomatisasi pengemasan juga menjalankan tiga shift per hari, 350 hari per tahun, menjadikan waktu rata-rata antara kegagalan (MTBF) sebagai kriteria spesifikasi utama dan bukan masalah sekunder.

Perakitan Semikonduktor dan Elektronika

Robot penanganan wafer, mesin die bonding, dan peralatan perakitan PCB menggunakan miniatur silinder udara dan aktuator batang listrik yang memerlukan standar kebersihan sub-mikron. Silinder di lingkungan ini tidak boleh menghasilkan partikel, harus tahan terhadap pelepasan gas yang akan mengkontaminasi substrat sensitif, dan harus menjaga keakuratan posisi selama miliaran siklus. Pasar peralatan semikonduktor global, bernilai lebih dari $100 miliar per tahun, mendorong pengembangan berkelanjutan teknologi aktuasi pneumatik yang sangat bersih dan presisi tinggi.

Pengolahan Makanan dan Minuman

Jalur pengisian, mesin pembagian, dan sel pengemasan di pabrik makanan harus beroperasi dengan aman dengan permukaan yang bersentuhan dengan produk. Silinder udara dalam aplikasi ini memerlukan pelumas yang disetujui USDA (minyak aman untuk makanan tingkat H1), bahan segel yang sesuai dengan FDA, dan permukaan luar yang halus tanpa celah yang menjadi sarang bakteri. Varian baja tahan karat yang dirancang dengan standar perlindungan masuknya IP69K tahan terhadap pembersihan uap bertekanan tinggi pada suhu 80°C tanpa degradasi segel atau masuknya air ke dalam lubang silinder.

Praktik Terbaik Perawatan untuk Memaksimalkan Masa Pakai Silinder

Bahkan silinder industri khusus dengan kualitas terbaik akan mengalami degradasi sebelum waktunya jika dasar-dasar perawatan diabaikan. Praktik-praktik berikut ini, yang diterapkan secara konsisten, akan memperpanjang interval servis rata-rata hingga masa pakai siklus standar pabrikan, bukan hanya sebagian kecil saja.

• Pertahankan kualitas udara bertekanan sesuai ISO 8573-1 Kelas 3 atau lebih baik untuk aplikasi silinder udara industri umum. Udara yang terkontaminasi membawa air, oli kompresor, dan partikulat adalah penyebab utama degradasi seal dan lubang lubang. Rakitan filter-regulator-lubricator (FRL) sekali pakai dengan pembuangan kondensat otomatis tidak dapat dinegosiasikan.
• Lumasi dengan benar — atau tidak sama sekali. Banyak silinder udara modern dengan segel komposit PTFE dirancang untuk bekerja tanpa pelumasan eksternal (bebas oli). Memasukkan oli ke dalam silinder bebas oli dapat membuat segel PTFE membengkak, sehingga menyebabkan kegagalan dini. Selalu konfirmasikan persyaratan pelumasan terhadap spesifikasi segel silinder tertentu sebelum commissioning.
• Periksa kondisi permukaan batang pada interval yang dijadwalkan. Kerusakan lubang, gores, atau lapisan pada batang piston mempercepat keausan seal wiper dan memungkinkan kontaminasi masuk ke dalam lubang. Batang yang menunjukkan cacat permukaan yang menutupi lebih dari 5% area kontak dalam satu panjang sapuan wiper harus diganti daripada dipoles.
• Verifikasi penyetelan bantalan setelah penggantian silinder atau penggantian pemasangan. Bantalan yang tidak disetel dengan baik sehingga memungkinkan piston membentur tutup ujung dengan kecepatan penuh menghasilkan gaya puncak beberapa kali lipat gaya operasi, merusak silinder, perkakas yang terhubung, dan struktur mesin secara bersamaan.
• Lacak jumlah pukulan jika memungkinkan melalui penghitung siklus PLC dan membandingkannya dengan spesifikasi umur seal yang ditentukan pabrikan. Penggantian seal kit proaktif pada 80% dari nilai siklus hidup memerlukan biaya sekitar $30–$150 untuk suku cadang dan satu jam kerja — dibandingkan $500–$5,000 untuk waktu henti yang tidak direncanakan ketika silinder gagal dalam produksi.
• Hilangkan beban samping lateral pada silinder tipe batang. Bahkan ketidaksejajaran sebesar 5° antara sumbu silinder dan arah pergerakan beban menciptakan pembebanan samping yang terus menerus pada bushing batang dan seal, sehingga mengurangi masa pakai sebesar 40% hingga 70% dalam studi kasus yang terdokumentasi. Kopling batang apung atau dudukan penyelarasan otomatis mengkompensasi ketidakselarasan perlengkapan kecil tanpa memerlukan penyelarasan ulang seluruh dudukan silinder secara presisi.

Membandingkan Silinder Pneumatik, Hidraulik, dan Listrik untuk Keputusan Otomatisasi

Tidak ada satu pun teknologi aktuator yang unggul di seluruh skenario otomasi. Keputusan antara silinder udara pneumatik, silinder hidrolik, atau aktuator batang listrik harus dibuat berdasarkan kinerja spesifik, biaya, dan persyaratan operasional setiap sumbu aplikasi.

Data di atas mengilustrasikan pola yang konsisten: silinder udara unggul dalam hal biaya, kecepatan, dan kesesuaian lingkungan bersih untuk sebagian besar tugas otomatisasi yang tidak memerlukan gaya atau presisi ekstrem melebihi ±0,5 mm. Silinder hidrolik tetap menjadi satu-satunya pilihan praktis untuk aplikasi gerak lambat gaya tinggi. Aktuator listrik membenarkan biaya premiumnya terutama dalam aplikasi di mana penentuan posisi perantara yang dapat diprogram, pembatasan gaya, atau pencatatan konsumsi energi menciptakan nilai produksi yang dapat diukur.

Tren yang Membentuk Masa Depan Silinder Industri dalam Otomasi

Silinder sebagai kelas komponen telah berkembang secara signifikan selama dekade terakhir dan terus berkembang sebagai respons terhadap persyaratan sistem otomasi yang merupakan spesifikasi khusus lima tahun lalu namun kini menjadi kriteria pengadaan utama.

Pemulihan Energi dalam Sistem Pneumatik

Udara bertekanan mahal: menghasilkan 1 Nm³ udara pada 0,7 MPa biasanya memerlukan biaya $0,02–$0,04 tergantung pada efisiensi kompresor dan tarif listrik setempat. Sebuah pabrik dengan 500 silinder udara yang berputar dengan kecepatan rata-rata dapat menghabiskan $50.000–$200.000 per tahun hanya untuk udara bertekanan. Sirkuit penambah tekanan, sistem pemulihan udara loop tertutup, dan desain silinder hemat energi dengan pengurangan volume mati semakin banyak digunakan dalam proyek otomasi baru seiring dengan semakin ketatnya mandat keberlanjutan. Beberapa penggerak pneumatik tingkat lanjut kini memulihkan udara buangan dari langkah balik untuk memberi tekanan sebagian pada langkah maju, sehingga mengurangi konsumsi udara bersih hingga 30% .

Manufaktur Aditif untuk Geometri Silinder Kustom

Manufaktur aditif logam (fusi lapisan bubuk laser, deposisi energi terarah) telah membuka pintu bagi desain silinder udara dan aktuator dengan geometri internal yang tidak mungkin dicapai melalui pemesinan konvensional. Manifold terintegrasi di dalam badan silinder, saluran pendingin konformal untuk aplikasi suhu tinggi, dan bagian struktural yang dioptimalkan topologi yang mengurangi bobot sebesar 20–40% tanpa mengurangi kekuatan beralih dari tahap prototipe ke produksi seri untuk aplikasi otomasi khusus. Waktu tunggu untuk bodi silinder yang sepenuhnya disesuaikan diturunkan dari 12–16 minggu (mesin kustom tradisional) menjadi 3–5 minggu untuk varian yang diproduksi dengan bahan tambahan.

Robotika Lembut dan Aktuator Pneumatik yang Sesuai

Untuk tugas otomatisasi yang melibatkan benda kerja yang halus, tidak beraturan, atau geometri variabel — penanganan produk segar, manipulasi tekstil, perakitan elektronik yang rapuh — silinder udara kaku tradisional dilengkapi dengan aktuator pneumatik lunak yang terbuat dari bahan elastomer. Aktuator tipe bawah atau yang diperkuat serat ini menghasilkan gerakan menggenggam atau menekuk pada tekanan rendah (di bawah 0,1 MPa) dengan kepatuhan bawaan yang mencegah kerusakan benda kerja. Mereka mewakili batas baru dalam aktuasi pneumatik yang belum sepenuhnya ditangani oleh katalog silinder standar, namun semakin banyak muncul dalam dokumen persyaratan untuk sistem otomasi generasi berikutnya.

Pemantauan Kondisi Tertanam di Tingkat Silinder

Konvergensi teknologi sensor MEMS, protokol komunikasi IO-Link, dan komputasi edge menghasilkan rakitan silinder udara dengan transduser tekanan internal, sensor suhu, dan monitor getaran yang melaporkan data kesehatan real-time ke sistem kontrol pabrik. Daripada hanya mengandalkan sensor posisi akhir langkah, silinder pintar ini memantau profil tekanan lubang internal, mendeteksi perilaku bantalan yang tidak wajar, dan mengumpulkan data jumlah siklus dalam memori non-volatil yang bertahan selama siklus daya. Silinder ini secara efektif mendokumentasikan riwayat servisnya sendiri — sebuah kemampuan yang kini dipertimbangkan oleh tim pemeliharaan di fasilitas dengan waktu operasional tinggi sebagai kriteria seleksi dibandingkan opsi premium.
