Jenis Silinder Udara: Panduan Lengkap

Apa Saja Jenis Silinder Udara yang Berbeda?

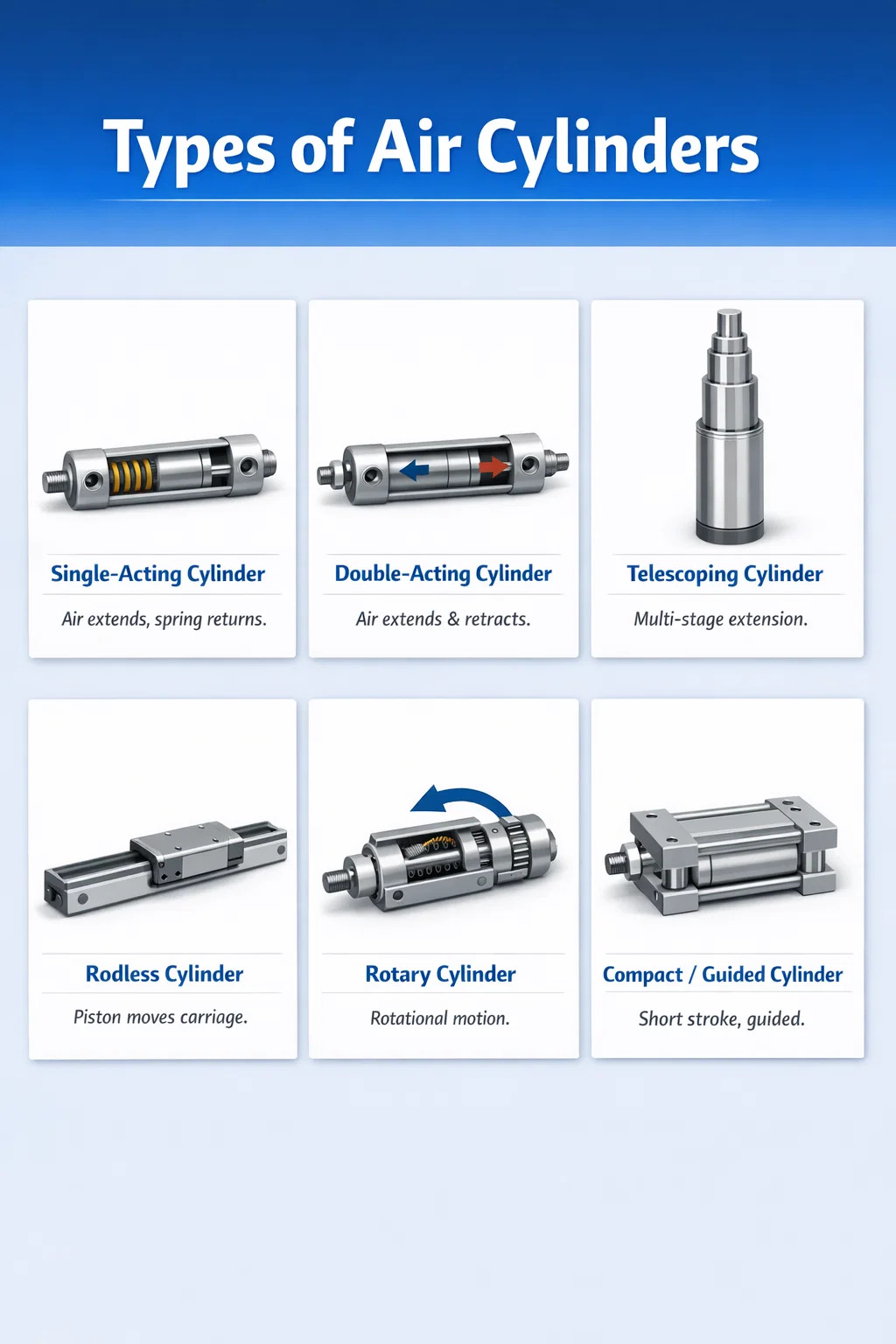

Silinder udara — juga disebut silinder pneumatik — mengubah energi udara terkompresi menjadi gerakan linier atau putar mekanis. Ada enam tipe utama silinder udara digunakan di berbagai aplikasi industri, otomotif, dan manufaktur: silinder kerja tunggal, silinder kerja ganda, silinder teleskopik, silinder tanpa batang, silinder putar, dan silinder kompak/terpandu. Setiap jenis memiliki tujuan mekanis yang berbeda, dan memilih jenis yang salah dapat menyebabkan keausan dini, pemborosan energi, atau kegagalan sistem secara langsung.

Memahami kategori-kategori ini bukan hanya sekedar akademis — pasar silinder pneumatik global dihargai sekitar $14,2 miliar pada tahun 2023 dan diproyeksikan akan terus tumbuh hingga tahun 2030, didorong oleh permintaan otomatisasi dalam pengemasan, pemrosesan makanan, dan perakitan otomotif. Pemilihan silinder yang tepat berdampak langsung pada waktu siklus, konsumsi energi, dan interval perawatan.

Silinder Udara Kerja Tunggal

Silinder kerja tunggal menggunakan udara bertekanan untuk menggerakkan piston ke satu arah saja. Pukulan balik dilakukan oleh pegas internal atau gaya mekanis eksternal seperti gravitasi. Ini adalah silinder pneumatik paling sederhana dan paling hemat biaya yang tersedia.

Cara Kerja Silinder Kerja Tunggal

Udara terkompresi masuk melalui satu port dan mendorong piston ke depan. Ketika tekanan udara dilepaskan, pegas internal mendorong piston kembali ke posisi semula. Karena pegas melakukan separuh kerja, gaya keluaran efektif dikurangi dengan hambatan pegas — biasanya di antara keduanya 10% dan 20% tergantung pada kekakuan pegas dan ukuran silinder.

Aplikasi Umum

• Menjepit dan menahan benda kerja selama pemesinan
• Operasi stamping dan punching dimana pukulan balik tidak memerlukan tenaga
• Aktuator pintu dan gerbang dimana gravitasi membantu kembalinya
• Mekanisme rem dan perangkat pengunci pengaman
• Peralatan pertanian seperti bor benih dan mekanisme penanaman

Silinder kerja tunggal adalah pilihan yang lebih disukai ketika konsumsi udara perlu diminimalkan, karena udara hanya dikonsumsi pada langkah kerja. Dalam aplikasi siklus tinggi yang berjalan 50–100 siklus per menit, hal ini berarti penghematan udara bertekanan yang berarti selama peralihan produksi.

Keterbatasan yang Perlu Dipertimbangkan

Panjang langkah silinder kerja tunggal terbatas karena langkah yang lebih panjang memerlukan pegas yang lebih panjang, yang memakan ruang lubang dan mengurangi area silinder yang dapat digunakan. Dalam prakteknya, sebagian besar produsen membatasi silinder pegas kembali ke langkah 100 mm (kira-kira 4 inci) atau kurang. Selain itu, desain double-acting menjadi lebih praktis.

Silinder Udara Bertindak Ganda

Silinder kerja ganda merupakan jenis silinder pneumatik yang paling banyak digunakan dalam otomasi industri. Mereka menggunakan udara bertekanan untuk menggerakkan gerakan memanjang dan memendek, memberikan operator kontrol penuh atas gaya dan kecepatan di kedua arah.

Prinsip Konstruksi dan Pengoperasian

Silinder kerja ganda memiliki dua lubang udara — satu di setiap sisi piston. Saat udara memasuki port ujung tutup, piston memanjang. Ketika udara diarahkan ke port ujung batang, piston akan memendek. Katup pengatur arah (biasanya katup solenoid 4/2 atau 5/2) mengalirkan udara secara bergantian antara kedua port. Karena tidak ada pegas yang terlibat, area lubang penuh berkontribusi untuk memperluas gaya , membuat silinder ini jauh lebih bertenaga dibandingkan silinder kerja tunggal dengan diameter lubang yang sama.

Perbedaan Perhitungan Gaya Antar Pukulan

Satu perbedaan penting: gaya memanjang dan menarik kembali tidak sama. Pada langkah perpanjangan, gaya dihitung menggunakan luas lubang penuh. Pada langkah mundur, batang piston menempati sebagian lubang, sehingga luas efektif — dan gaya tarik kembali — sedikit lebih kecil. Untuk silinder dengan lubang 50 mm dan batang 20 mm pada 6 bar, gaya perpanjangannya kira-kira 1.178 N sementara gaya tarik kembali turun menjadi kira-kira 990 N . Asimetri ini harus diperhitungkan dalam desain yang mengutamakan gaya retraksi.

Kasus Penggunaan Khas

• Otomatisasi pengambilan dan penempatan di jalur perakitan
• Pengalih konveyor dan sistem penyortiran
• Klem dan ejektor mesin cetak injeksi
• Perkakas ujung lengan robotik
• Pengelasan bodi otomotif dan perlengkapan pengepresan

Silinder udara kerja ganda tersedia dalam ukuran lubang mulai dari 8 mm hingga lebih dari 320 mm , mencakup keluaran gaya dari beberapa newton hingga puluhan kilonewton. Kisaran luas ini membuat mereka mudah beradaptasi dengan hampir semua aplikasi industri.

Silinder Udara Teleskop

Silinder teleskopik dirancang untuk aplikasi yang memerlukan langkah panjang tetapi panjang yang ditarik (runtuh) harus tetap pendek. Mereka mencapai hal ini dengan menggunakan beberapa tabung bersarang – yang disebut tahapan atau selongsong – yang memanjang secara berurutan satu sama lain.

Desain Teleskopis Aksi Tunggal vs. Aksi Ganda

Silinder teleskopik tersedia dalam konfigurasi kerja tunggal dan kerja ganda. Versi aksi tunggal lebih sederhana dan lebih murah tetapi mengandalkan gravitasi atau berat beban untuk retraksi, sehingga sebagian besar cocok untuk pengangkatan vertikal. Silinder teleskopik kerja ganda dapat memanjang dan memendek dengan daya, sehingga memungkinkan pemasangan secara horizontal atau terbalik — meskipun konstruksinya jauh lebih rumit dan biayanya jauh lebih tinggi.

Aplikasi Utama

• Truk sampah dan badan tipper membutuhkan silinder 3–5 tahap
• Lift gunting dan platform kerja udara
• Mesin panggung teater dan tali-temali hiburan
• Ekstensi tangga truk pemadam kebakaran

Silinder teleskopik tiga tahap dengan panjang runtuh 600mm dapat mencapai pukulan over yang diperpanjang sepenuhnya 1.700 mm — hampir tiga kali lipat panjang ditariknya. Efisiensi spasial ini tidak mungkin dicapai dengan silinder batang tunggal konvensional.

Pengurangan Kekuatan di Seluruh Tahapan

Satu pertimbangan teknik yang penting: setiap tahap yang berurutan dalam silinder teleskopik memiliki lubang yang lebih kecil dari tahap sebelumnya gaya keluaran berkurang seiring dengan perluasan silinder . Perancang harus mengukur silinder berdasarkan posisi beban terburuk, yang biasanya terjadi pada atau mendekati ekstensi penuh ketika gaya berada pada titik minimum.

Silinder Udara Tanpa Batang

Silinder pneumatik tanpa batang menghilangkan seluruh batang piston tradisional, sebagai gantinya meneruskan gerakan piston ke kereta eksternal atau meluncur melalui slot atau kopling magnet. Desain ini menggandakan pukulan efektif untuk panjang pemasangan tertentu dibandingkan dengan silinder batang konvensional, menjadikannya sangat berharga dalam lingkungan dengan ruang terbatas.

Silinder Tanpa Batang Slot Mekanis

Dalam desain slot mekanis (atau pita), badan silinder memiliki slot memanjang. Piston internal dihubungkan ke media eksternal melalui slot ini. Pita logam atau plastik fleksibel menutup slot di kedua sisi titik sambungan untuk mencegah kebocoran udara. Silinder ini dapat menangani beban samping langsung dan cocok untuk aplikasi yang memerlukan akurasi pemanduan yang tinggi.

Silinder Tanpa Batang yang Dipasang Secara Magnetik

Silinder tanpa batang yang dipasangkan secara magnetis menggunakan piston internal tersegel yang dilengkapi dengan magnet permanen yang kuat. Kereta eksternal yang dilengkapi magnet berlawanan mengikuti pergerakan piston melalui dinding silinder tanpa celah fisik. Desain yang sepenuhnya tertutup ini ideal untuk lingkungan ruangan bersih, food grade, dan pencucian karena tidak ada celah untuk masuknya kontaminasi atau keluarnya pelumas. Keuntungannya adalah kapasitas beban samping maksimum yang lebih rendah dibandingkan dengan versi slot.

Dimana Silinder Tanpa Batang Unggul

• Unit transfer linier dalam mesin pengemasan dan pelabelan
• Sistem antar-jemput horizontal di pusat permesinan CNC
• Pembuatan perangkat medis yang mengkhawatirkan kontaminasi
• Sistem gantry dan tahapan penentuan posisi multi-sumbu

Silinder tanpa batang standar tersedia dengan panjang langkah mulai dari 50 mm hingga lebih dari 10.000 mm . Untuk pukulan yang sangat panjang, pemandu anti-rotasi dan penyangga tengah direkomendasikan untuk mencegah kendurnya laras dan penyimpangan kereta.

Silinder Udara Putar

Meskipun sebagian besar silinder pneumatik menghasilkan gerakan linier, silinder udara putar mengubah energi udara terkompresi menjadi gerakan sudut (rotasi). Mereka sering disebut aktuator putar pneumatik. Ini berbeda dari motor udara — silinder putar menghasilkan rotasi sudut terbatas (biasanya 90°, 180°, atau 270°) daripada berputar terus menerus.

Aktuator Putar Rack-and-Pinion

Desain silinder putar yang paling umum menggunakan satu atau dua piston linier yang dihubungkan ke rak gigi, yang menggerakkan poros pinion. Udara mendorong piston, rak memutar pinion, dan torsi disalurkan ke poros keluaran. Desain rak ganda menyeimbangkan beban dan hampir dua kali lipat torsi keluaran untuk ukuran lubang tertentu. Sudut rotasi dapat disesuaikan melalui penghentian eksternal, biasanya antara 0° dan 270°.

Aktuator Putar Tipe Baling-Baling

Aktuator baling-baling menggunakan dayung (baling-baling) yang dipasang pada poros keluaran di dalam rumah melingkar. Tekanan udara pada salah satu sisi baling-baling memutar poros; udara di sisi berlawanan memutarnya kembali. Desain baling-baling tunggal memungkinkan hingga Rotasi 280° , sedangkan desain baling-baling ganda dibatasi sekitar 100° namun menawarkan torsi lebih tinggi dalam bodi yang lebih kompak.

Aplikasi Khas

• Aktuasi katup dalam proses perpipaan (katup bola seperempat putaran, katup kupu-kupu)
• Tabel pengindeksan dan posisi putar dalam otomatisasi perakitan
• Sendi pergelangan tangan dan siku robot
• Bagian membalik dan orientasi pada jalur transfer
• Aktuator pintu dan palka pada peralatan industri

Silinder Udara Kompak dan Terpandu

Silinder kompak dan terpandu adalah varian khusus yang mengatasi dua tantangan yang sangat spesifik: ruang pemasangan yang sangat sempit dan aplikasi yang memerlukan batang piston untuk menahan rotasi atau beban lateral tanpa bergantung pada sistem pemandu eksternal.

Silinder Kompak Langkah Pendek

Juga disebut silinder pancake atau silinder datar, unit ini memiliki panjang badan minimal dibandingkan dengan lubangnya. Stroke biasanya terbatas pada 1 mm hingga 50 mm . Profil datarnya memungkinkannya dipasang di area terbatas di mana badan silinder standar tidak dapat muat. Kasus penggunaan umum mencakup pengepresan PCB, pengeluaran label, dan pemosisian mikro pada peralatan semikonduktor.

Silinder Terpandu (Batang Kembar).

Silinder terpandu menggabungkan dua batang piston paralel yang dihubungkan ke pelat depan yang sama. Konfigurasi ini mencegah perputaran batang dan memberikan ketahanan yang tinggi terhadap beban momen (gaya di luar pusat). Silinder terpandu dapat menangani beban samping 4 hingga 10 kali lebih besar daripada silinder batang tunggal standar dengan lubang yang sama, sehingga menghilangkan kebutuhan akan pemandu linier eksternal terpisah dalam banyak aplikasi.

Silinder Unit Geser

Silinder unit geser mengintegrasikan kereta berpemandu langsung ke badan silinder. Kereta ini menggunakan bantalan linier atau rel bola bersirkulasi dan menyediakan permukaan pemasangan yang datar untuk perkakas atau perlengkapan benda kerja. Unit lengkap ini mengurangi waktu desain dan perakitan secara signifikan dalam proyek otomatisasi khusus. Festo, SMC, dan Parker semuanya menawarkan unit geser modular dengan panjang langkah dan konfigurasi bantalan yang dapat dipertukarkan.

Sekilas Perbandingan Jenis Silinder Udara

Gaya Pemasangan Silinder dan Dampaknya terhadap Kinerja

Terlepas dari jenis silinder, konfigurasi pemasangan memiliki pengaruh langsung terhadap kinerja, umur panjang, dan manajemen beban. Silinder standar ISO 15552 dan NFPA T3.6.7 menawarkan antarmuka pemasangan yang dapat dipertukarkan, sehingga menyederhanakan penggantian di berbagai produsen.

• Pemasangan kaki (MS1/MS2): Pemasangan dasar tetap; ideal untuk dorong/tarik in-line dengan beban yang selaras. Ketidakselarasan memindahkan tegangan lentur ke batang dan segel.
• Pemasangan flensa (MF1/MF2): Baut flensa depan atau belakang langsung ke pelat mesin. Sangat baik untuk aplikasi dengan beban in-line yang kaku.
• Pemasangan Clevis (MP1/MP3): Memungkinkan silinder berputar saat beban bergerak membentuk busur. Digunakan secara luas pada pembuka pintu, mekanisme penghubung, dan sistem miring. Clevis ujung batang (MP5) harus digunakan di sisi batang untuk artikulasi penuh.
• Pemasangan trunion (MT1/MT4): Memungkinkan badan silinder berayun dalam satu bidang. Umum dalam pengepresan industri dan penanganan material yang memerlukan gerakan pivot.

Pemasangan yang salah adalah salah satu penyebab paling umum dari kegagalan segel dini dan skor batang. Studi oleh produsen silinder pneumatik terkemuka menunjukkan hal itu lebih dari 30% kegagalan silinder di lapangan disebabkan oleh ketidaksejajaran dan pemasangan yang tidak tepat, bukan karena cacat material atau produksi.

Spesifikasi Utama yang Perlu Dipahami Saat Memilih Silinder Udara

Memilih silinder udara lebih dari sekadar memilih jenisnya. Beberapa parameter teknis harus dievaluasi bersama untuk memastikan kinerja silinder dapat diandalkan selama masa pakai yang diharapkan.

Diameter Lubang dan Gaya Keluaran

Gaya keluaran ditentukan dengan rumus F = P × A, di mana P adalah tekanan suplai dan A adalah luas efektif piston. Pada tekanan suplai standar sebesar 6 bar (87 psi) , silinder bor 50 mm menghasilkan sekitar 1,178 N pada langkah perpanjangan, sedangkan silinder bor 80 mm menghasilkan sekitar 3,016 N. Ukuran lubang distandarisasi menurut ISO 6432 dan ISO 15552 untuk menyederhanakan perhitungan ukuran dan sumber.

Panjang Pukulan dan Risiko Tekuk

Untuk silinder langkah panjang di bawah beban tekan, batang piston dapat tertekuk (kerusakan kolom) jika diameter batang terlalu kecil. Insinyur menggunakan rumus kolom Euler untuk memeriksa batas tekuk, dan sebagian besar pabrikan menyediakan bagan langkah beban yang secara otomatis memasukkan faktor keamanan 3:1 hingga 5:1 . Jika diameter batang standar tidak mencukupi, opsi batang berukuran besar atau sistem pemandu eksternal harus ditentukan.

Suhu Pengoperasian dan Bahan Segel

Segel NBR (nitril) standar mencakup suhu pengoperasian dari -20°C hingga 80°C . Untuk suhu tinggi hingga 200°C, segel silikon atau PTFE digunakan. Untuk lingkungan bersuhu rendah (sedingin -40°C), tersedia senyawa poliuretan atau nitril bersuhu rendah yang diformulasikan khusus. Pemilihan bahan segel juga dipengaruhi oleh kompatibilitas media — misalnya, jika silinder digunakan di lingkungan pemrosesan makanan dengan pencucian rutin menggunakan bahan pembersih kaustik, segel EPDM dan badan baja tahan karat adalah spesifikasi yang tepat.

Bantalan Akhir Pukulan

Pada kecepatan siklus tinggi, piston mencapai akhir langkahnya tanpa bantalan menimbulkan dampak mekanis yang signifikan, menimbulkan kebisingan, dan mempercepat keausan pada komponen internal. Bantalan pneumatik yang dapat disesuaikan memerangkap sejumlah kecil udara di dekat akhir gerakan, sehingga menciptakan perlambatan progresif. Bantalan yang disetel dengan benar dapat mengurangi kekuatan benturan 80% hingga 95% dibandingkan dengan silinder tanpa bantalan yang bekerja pada kecepatan dan beban yang sama.

Faktor Perawatan yang Memperpanjang Umur Layanan Silinder Udara

Bahkan silinder pneumatik dengan kualitas terbaik pun akan rusak sebelum waktunya jika sistem pengoperasiannya tidak dirawat dengan baik. Faktor-faktor berikut ini adalah yang paling penting.

Kualitas dan Filtrasi Udara

Kontaminasi kelembaban dan partikulat dalam udara bertekanan adalah penyebab utama korosi internal dan degradasi segel. Kualitas udara ISO 8573-1 Kelas 3 (partikel ≤ 5 µm, titik embun tekanan ≤ 3°C, konsentrasi minyak ≤ 1 mg/m³) secara umum diterima sebagai standar minimum untuk silinder pneumatik. Menggunakan unit FRL (filter-regulator-lubricator) yang tepat di setiap sirkuit akan memperpanjang masa pakai seal dua hingga tiga kali dibandingkan dengan sistem tanpa filter dan tanpa pelumas.

Praktik Pelumasan

Silinder pneumatik modern sering kali dilengkapi dengan pelumasan awal dengan gemuk yang tahan lama dan dirancang untuk sistem udara tanpa pelumasan. Menambahkan pelumasan kabut oli ke silinder tersebut sebenarnya dapat menghilangkan gemuk yang diberikan oleh pabrik dan memperpendek masa pakai. Selalu konfirmasikan dengan pabrikan apakah pelumasan saluran udara direkomendasikan atau dikontraindikasikan untuk model silinder tertentu.

Rod Wiper dan Kontaminasi Eksternal

Di lingkungan yang berdebu atau kotor, serpihan yang menempel pada batang piston ditarik kembali ke dalam silinder pada setiap langkah penarikan, yang bertindak sebagai bahan abrasif pada segel batang. Segel penghapus batang — juga disebut cincin pengikis — adalah fitur standar pada sebagian besar silinder industri tetapi harus diperiksa dan diganti sebagai bagian dari jadwal pemeliharaan preventif, biasanya setiap 6 hingga 12 bulan di lingkungan dengan kontaminasi tinggi.

Cara Memilih Jenis Silinder Pneumatik yang Tepat

Mempersempit jenis silinder yang tepat untuk aplikasi tertentu melibatkan pengerjaan melalui proses pengambilan keputusan langsung berdasarkan persyaratan fungsional.

1. Tentukan jenis gerakan: Apakah gerak yang diperlukan linier, sudut, atau rotasi? Gerakan linier menunjuk ke silinder standar, tanpa batang, kompak, atau terpandu. Gerakan sudut menunjuk ke aktuator putar.
2. Tentukan kebutuhan gaya: Hitung beban termasuk gesekan, inersia, dan komponen gravitasi vertikal. Tambahkan faktor keamanan minimal 1,5× dan pilih diameter lubang dari tabel gaya pabrikan.
3. Tetapkan pukulannya: Jika kayuhannya pendek dan ruangnya sempit, maka silinder kompak adalah pilihan yang tepat. Jika kayuhannya panjang tetapi panjang pemasangannya terbatas, silinder tanpa batang atau silinder teleskopik harus dipertimbangkan.
4. Menilai kondisi lingkungan: Suhu ekstrem, paparan bahan kimia, persyaratan pencucian, dan tingkat debu semuanya memengaruhi bahan bodi, pilihan segel, dan spesifikasi permukaan akhir.
5. Periksa laju siklus dan siklus kerja: Aplikasi berkecepatan tinggi dan siklus tinggi memerlukan bantalan yang tepat, ukuran port yang memadai, dan senyawa segel yang berpotensi kuat secara termal untuk menangani panas yang dihasilkan oleh kompresi berulang.
6. Evaluasi kebutuhan beban samping dan beban momen: Jika silinder akan terkena gaya off-axis, silinder terpandu atau pemandu linier eksternal sangat penting untuk mencegah keausan dini rod seal dan bushing.

Dengan mengikuti pendekatan terstruktur ini, sebagian besar insinyur dapat dengan yakin menentukan jenis dan ukuran silinder pneumatik yang tepat pada percobaan pertama, sehingga menghindari siklus desain ulang dan penggantian yang mahal di kemudian hari dalam proyek.
