Cara Memeriksa Silinder Udara: Panduan Inspeksi Lengkap

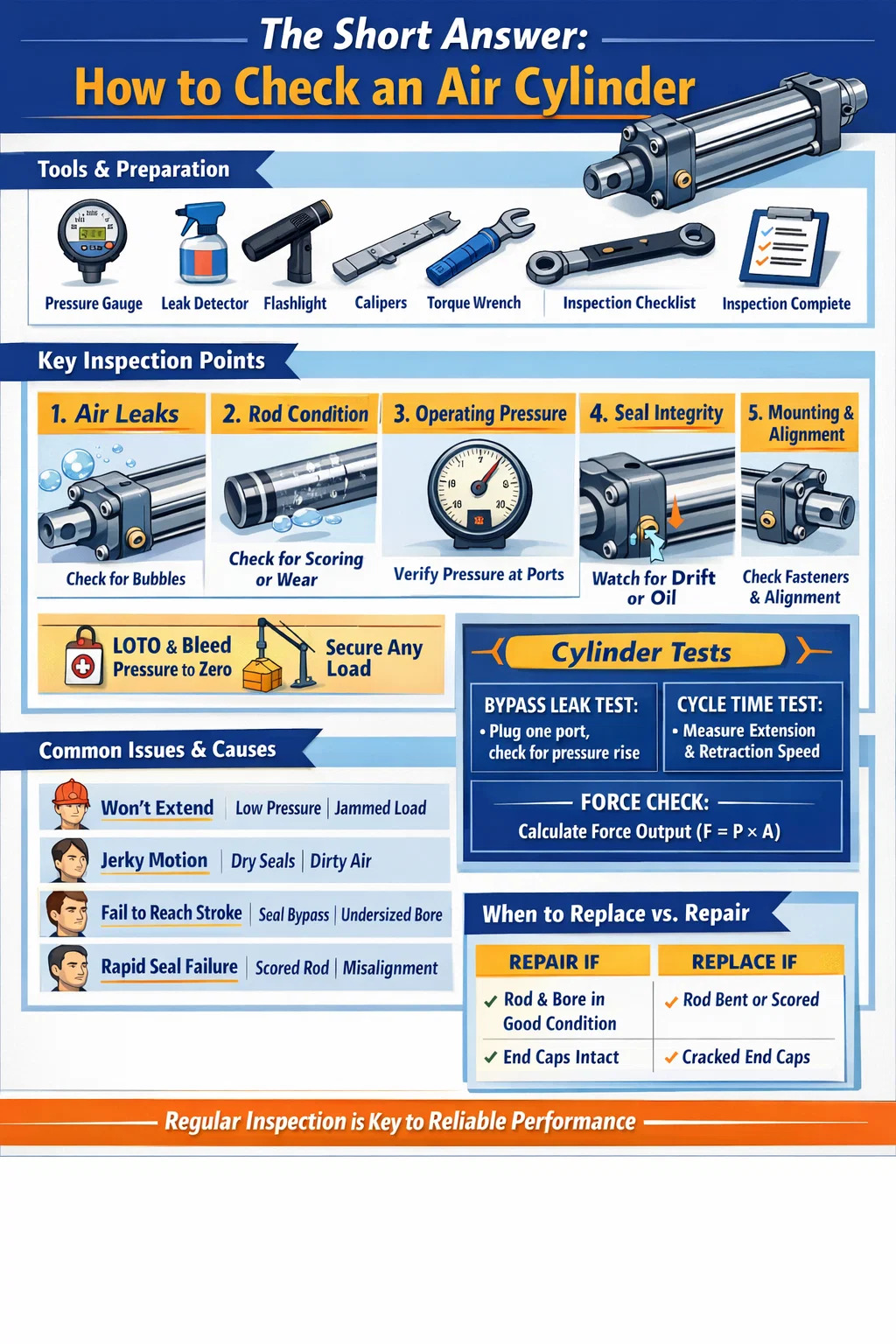

Jawaban Singkat: Cara Mengecek Silinder Udara

Untuk memeriksa sebuah silinder udara , Anda perlu memeriksanya di lima area inti: kebocoran udara, tekanan pengoperasian, kondisi batang piston, integritas segel, dan stabilitas pemasangan. Silinder pneumatik yang sehat harus memanjang dan memendek dengan lancar tanpa ragu-ragu, menahan tekanan tanpa terdengar kebocoran, dan tidak menunjukkan rembesan oli atau goresan batang yang terlihat. Jika salah satu dari kondisi ini gagal, silinder memerlukan perhatian segera sebelum dapat digunakan kembali.

Kebanyakan kegagalan silinder udara tidak terjadi secara tiba-tiba. Mereka berkembang secara bertahap karena keausan, kontaminasi, atau pelumasan yang tidak tepat. Dengan mengetahui apa yang harus diperhatikan dan kapan harus dicari, Anda dapat mengetahui masalah sejak dini — sebelum masalah tersebut menyebabkan waktu henti mesin, cacat produk, atau insiden keselamatan. Proses pemeriksaan yang diuraikan di bawah ini berlaku untuk silinder pneumatik kerja ganda standar, silinder kerja tunggal, dan sebagian besar varian silinder kompak atau terpandu yang digunakan dalam otomasi industri.

Alat dan Persiapan Sebelum Anda Memulai

Sebelum menyentuh silinder udara, kumpulkan peralatan yang tepat dan buat area kerja aman. Melewatkan persiapan adalah salah satu alasan paling umum mengapa hasil pemeriksaan terlewat atau salah dibaca.

Apa yang Anda perlukan

• Pengukur tekanan digital atau analog (sesuai dengan rentang pengoperasian sistem Anda)
• Larutan air sabun atau semprotan pendeteksi kebocoran komersial
• Kain bersih yang tidak berbulu
• Senter atau lampu inspeksi
• Kunci torsi untuk memeriksa kekencangan pengikat
• Kaliper atau mikrometer untuk pengukuran diameter batang (untuk pemeriksaan detail)
• Buku catatan pemeliharaan atau formulir daftar periksa inspeksi

Langkah-langkah keselamatan sebelum pemeriksaan

Selalu isolasi pasokan udara bertekanan ke sirkuit yang berisi silinder. Gunakan prosedur lockout/tagout (LOTO) pada katup suplai udara. Keluarkan tekanan hilir ke nol menggunakan knalpot manual sistem atau katup pembuangan. Pastikan tekanan nol pada pengukur sebelum menyentuh fitting, port, atau pengikat apa pun. Udara terkompresi bahkan pada tekanan toko yang sederhana — biasanya 80 hingga 120 PSI (5,5 hingga 8,3 bar) — dapat menyebabkan cedera serius jika alat kelengkapan kendor karena tekanan.

Jika silinder merupakan bagian dari aplikasi penahan beban vertikal (memegang kepala penekan, penjepit, atau perlengkapan pengangkat), dukung beban secara mekanis sebelum melakukan penurunan tekanan. Jangan pernah mengandalkan tekanan udara saja untuk menahan beban selama pemeriksaan.

Memeriksa Kebocoran Udara: Langkah Paling Kritis

Kebocoran udara adalah mode kegagalan paling umum pada silinder pneumatik. Bahkan kebocoran kecil pun akan membuang udara bertekanan secara terus-menerus, sehingga meningkatkan biaya energi dan mengurangi gaya aktuator. Kebocoran sekecil lubang berdiameter 1 mm pada tekanan 7 bar dapat membuang lebih dari 3.600 liter udara bebas per jam , menghabiskan biaya ratusan dolar per tahun untuk listrik saja — per silinder.

Kebocoran eksternal

Berikan tekanan kembali pada silinder dalam kondisi terkendali dan diawasi. Oleskan air sabun atau semprotan pendeteksi kebocoran ke seluruh permukaan luar: fitting port, mur tie rod, sambungan tutup ujung, area segel batang (tempat batang piston keluar dari tutup depan), dan sekrup bantalan katup jarum. Perhatikan gelembung terbentuk dan tumbuh. Kebocoran yang lambat mungkin memerlukan waktu 10–15 detik untuk menunjukkan gelembung yang terlihat, jadi jangan terburu-buru melakukan langkah ini.

Berikan perhatian khusus pada zona segel batang. Gelembung yang terus-menerus terbentuk di sekitar batang saat digores menunjukkan segel batang yang aus atau segel penghapus rusak. Hal ini sering terjadi pada silinder yang telah terakumulasi lebih dari 5 juta siklus atau telah beroperasi di lingkungan kotor di mana partikulat mempercepat keausan segel bibir.

Kebocoran internal (kebocoran bypass)

Kebocoran internal – ketika udara melewati segel piston dan berpindah dari satu ruang ke ruang lainnya – lebih sulit dideteksi secara visual tetapi juga menyebabkan banyak masalah. Gejalanya biasanya berupa gerakan yang lamban atau melayang: silinder merayap ketika seharusnya menahan posisinya, atau silinder tidak dapat memanjang atau memendek sepenuhnya di bawah beban bahkan dengan tekanan suplai yang benar.

Untuk menguji kebocoran bypass tanpa membongkar: dengan silinder berada pada ujung langkah pada salah satu arah, berikan tekanan pada salah satu port dan colokkan port pembuangan yang berlawanan. Jika tekanan dalam ruang yang tersumbat meningkat seiring berjalannya waktu, udara melintasi piston — menandakan segel piston sudah aus. Silinder yang sehat akan terlihat kenaikan tekanan nol di ruang tertutup selama 60 detik .

Memeriksa Batang Piston dari Keausan dan Kerusakan

Batang piston adalah salah satu komponen yang paling terbuka dalam silinder pneumatik. Ia berputar masuk dan keluar ratusan ribu kali, terpapar ke lingkungan sekitar pada setiap pukulan ekstensi. Bahkan cacat permukaan kecil pada batang akan mempercepat keausan segel batang — mengubah penggantian segel sederhana menjadi siklus perawatan berulang.

Inspeksi batang visual

Seka batang hingga bersih dengan kain tidak berbulu dan periksa seluruh panjangnya di bawah pencahayaan yang baik. Carilah:

• Mencetak gol atau goresan — goresan memanjang di sepanjang sumbu batang memungkinkan udara keluar melewati segel batang dan menyebabkan penggantian atau pemolesan ulang batang segera.
• Korosi atau lubang — bintik karat atau lubang pada batang berlapis krom merusak permukaan kontak segel. Bahkan karat ringan di permukaan yang tidak kunjung hilang merupakan tanda peringatan.
• Penyok atau bintik datar — ini menunjukkan dampak eksternal. Batang yang bengkok atau penyok menyebabkan pembebanan samping yang tidak rata pada segel batang dan selongsong.
• Lapisan minyak pada permukaan batang — Lapisan pelumas yang tipis dan bersih adalah hal yang normal dalam sistem berpelumas. Minyak yang banyak keluar atau terbentuk tetesan menunjukkan segel batang yang pecah.

Pemeriksaan dimensi

Untuk silinder dengan aplikasi presisi atau yang dicurigai mengalami pembebanan samping, ukur diameter batang pada beberapa titik sepanjang panjangnya dengan kaliper. Bandingkan dengan diameter dan toleransi batang nominal pabrikan. Kebanyakan silinder udara standar ISO 15552 menggunakan batang baja yang diperkeras dan dilapisi krom dengan toleransi h8 atau h9 — untuk a Batang nominal 25 mm, kisaran diameter yang dapat diterima adalah sekitar 24,967 mm hingga 24,987 mm . Pembacaan lancip, ovalitas, atau ukuran terlalu kecil yang terukur menunjukkan keausan yang akan mengganggu penyegelan.

Pemeriksaan kelurusan batang

Tempatkan batang yang telah dilepas pada pelat permukaan datar atau balok V dan gulung perlahan. Goyangan atau titik tinggi yang terlihat menunjukkan adanya pembengkokan. Cara lainnya, pasang indikator dial pada dasar magnet dan sapukan sepanjang batang sambil memutarnya. Kehabisan maksimum 0,05 mm per 100 mm panjang batang adalah kriteria penerimaan umum. Batang yang bengkok harus diganti — pelurusan tidak dapat diterima untuk batang silinder pneumatik.

Memeriksa Tekanan Operasi dan Kinerja Silinder

Sekalipun silinder udara tidak menunjukkan kebocoran eksternal dan batangnya bersih, kinerjanya mungkin masih di bawah spesifikasi. Pengujian perilaku tekanan dan siklus memberi Anda gambaran fungsional yang tidak dapat diberikan oleh pemeriksaan visual semata.

Verifikasi tekanan pasokan

Hubungkan pengukur yang telah dikalibrasi sedekat mungkin dengan port silinder — langsung pada fitting saluran masuk jika memungkinkan. Dengan siklus silinder yang normal, catat tekanan pada port perpanjangan dan tarik kembali. Bandingkan pembacaan ini dengan tekanan operasi yang ditentukan untuk aplikasi tersebut.

Penurunan tekanan lebih dari 10–15% antara setpoint regulator dan saluran masuk silinder selama gerakan menunjukkan pembatasan aliran yang berlebihan di sirkuit — katup kontrol aliran tersumbat sebagian, saluran suplai terlalu kecil, atau peredam/knalpot yang kotor di sisi knalpot. Kelaparan tekanan semacam ini menyebabkan gerakan lamban bahkan dengan silinder yang sehat secara mekanis.

Pengukuran kecepatan dan waktu siklus

Hitunglah waktu langkah ekstensi dan retraksi penuh dengan stopwatch atau dengan penghitung siklus PLC mesin. Bandingkan dengan data commissioning asli atau waktu siklus yang diharapkan pabrikan pada tekanan pengoperasian Anda. Sebuah silinder yang biasanya menyelesaikan langkah 200 mm dalam 0,4 detik namun kini membutuhkan waktu 0,7 detik — tanpa perubahan tekanan atau beban — menunjukkan keausan internal, segel macet, atau kegagalan pelumasan.

Paksa pemeriksaan keluaran

Gaya keluaran teoritis silinder pneumatik dihitung sebagai:

F = P × SEBUAH , dimana F adalah gaya (Newton), P adalah tekanan (Pa), dan A adalah luas piston (m²).

Untuk silinder bor 63mm pada 6 bar (600.000 Pa), gaya perpanjangan teoritis kira-kira 1.870 N (190 kgf) . Dalam praktiknya, gaya sebenarnya berkurang karena gesekan segel batang, tekanan balik pada sisi knalpot, dan masalah penyelarasan mekanis apa pun. Jika silinder Anda gagal memindahkan beban yang sebelumnya ditangani tanpa masalah, perhitungan ini membantu Anda menentukan apakah masalahnya adalah tekanan suplai yang tidak mencukupi atau degradasi mekanis.

Memeriksa Segel: Kapan Harus Mengganti Tanpa Membongkar

Segel adalah komponen yang paling rentan terhadap keausan di dalam silinder pneumatik mana pun. Segel piston, segel batang, dan segel penghapus semuanya rusak seiring waktu karena siklus panas, kontaminasi, dan tekanan fisik akibat kompresi dan ekstensi. Banyak teknisi menunggu hingga segel gagal diganti — namun pada saat itu, segel yang bocor sering kali merusak komponen di sekitarnya.

Tanda-tanda keausan rod seal (terlihat tanpa pembongkaran)

• Residu berminyak atau tampilan basah pada permukaan batang tepat di luar tutup depan
• Udara bertiup melewati batang pada ekstensi (terdengar atau terdeteksi dengan tangan Anda di dekat area segel batang)
• Akumulasi kotoran dan kotoran pada batang yang tidak ada di tempat lain pada mesin — hal ini menunjukkan segel wiper tidak lagi mengikis batang hingga bersih saat ditarik kembali

Tanda-tanda keausan seal piston (disimpulkan dari perilaku)

• Silinder bergerak perlahan di bawah beban tanpa ada gerakan yang diperintahkan
• Silinder gagal mempertahankan posisi terjepit, sehingga memerlukan tekanan udara terus menerus untuk mempertahankannya
• Output gaya berkurang meskipun tekanan suplai sudah benar — udara melewati piston alih-alih mendorongnya
• Gerakan tidak menentu atau tersentak-sentak — terkadang disebut "stick-slip" — disebabkan oleh gesekan seal yang tidak merata karena keausan seal piston tidak merata

Pertimbangan bahan segel dan suhu

Segel silinder pneumatik standar terbuat dari NBR (karet nitril), dengan nilai kira-kira -20°C hingga 80°C . Di lingkungan bersuhu tinggi — di dekat oven, autoklaf, atau mesin press panas — segel ini rusak sebelum waktunya. Jika silinder Anda berulang kali terbakar melalui segel dalam waktu kurang dari setahun di lingkungan yang panas, perbaikannya adalah meningkatkan ke segel PTFE atau Viton, bukan penggantian yang lebih sering. Segel Viton biasanya dapat menangani suhu terus menerus hingga 200°C .

Memeriksa Pemasangan dan Penyelarasan Silinder

Pemasangan yang buruk menyebabkan sebagian besar kegagalan prematur silinder udara. Ketika silinder tidak sejajar dengan jalur bebannya, setiap langkah menciptakan beban samping pada batang dan selongsong batang. Hal ini mempercepat keausan segel batang, dapat membengkokkan batang piston seiring waktu, dan akhirnya merusak lubang laras.

Apa yang harus diperiksa pada saat pemasangan

• Torsi pengikat pemasangan — periksa semua mur tie rod, baut flensa, dan sekrup dudukan kaki dengan kunci torsi. Seiring waktu, getaran mengendurkan pengencang. Ujung tutup yang longgar dapat menyebabkan kebocoran udara pada sambungan tutup; dudukan kaki yang longgar dapat menyebabkan silinder bergoyang selama kayuhan, sehingga menimbulkan ketidaksejajaran dinamis.
• Sambungan ujung batang — periksa pin clevis, mata batang, atau sambungan ulir ujung batang jantan/betina. Keausan pada lubang pin clevis merupakan tanda ketidaksejajaran sudut. Ujung clevis atau rod harus berputar bebas tetapi tanpa gerakan radial yang terlihat.
• Kelurusan badan silinder — melihat sepanjang badan silinder dan membandingkannya dengan arah gerak beban yang digerakkan. Setiap sudut yang terlihat antara sumbu silinder dan jalur beban menunjukkan ketidaksejajaran. Bahkan ketidaksejajaran 1° pada silinder langkah 200mm menghasilkan perpindahan lateral sekitar 3,5 mm pada ujung batang — lebih dari cukup untuk menciptakan beban samping yang terukur.
• Perangkat anti-rotasi — pada silinder berpemandu atau tidak berputar, periksa apakah alur pasak anti-rotasi atau batang pemandu eksternal masih utuh dan tidak aus. Fitur anti-rotasi yang gagal memungkinkan batang piston berputar di bawah beban, memutar dan merusak selang dan sensor yang terhubung dengannya.

Braket pemasangan dan struktur pendukung

Periksa braket atau rangka tempat silinder dipasang. Retakan pada braket yang dilas, lubang baut yang memanjang, atau bantalan pemasangan yang berubah bentuk menunjukkan bahwa silinder telah menyerap beban kejut yang tidak dirancang untuknya. Masalah struktural ini harus diperbaiki — bukan hanya silinder itu sendiri. Memasang silinder baru pada braket yang retak atau terdistorsi akan menghasilkan kegagalan yang sama dalam waktu singkat dari masa pakai normal.

Memeriksa Bantalan, Port, dan Perilaku Akhir Pukulan

Banyak silinder pneumatik dilengkapi dengan bantalan internal — katup jarum yang dapat disesuaikan di setiap tutup ujung yang membatasi aliran gas buang di dekat akhir langkah, memperlambat piston dengan lancar untuk mencegah benturan. Ketika bantalan rusak atau tidak dipasang dengan benar, piston akan membentur tutup ujung dengan keras pada setiap siklus. Seiring waktu, hal ini menyebabkan kelelahan logam pada tutup ujung, mengendurkan batang pengikat, dan dapat memecahkan laras.

Memeriksa penyesuaian bantalan

Dengan siklus silinder yang normal, dengarkan dan perhatikan perlambatan di akhir langkah. Silinder dengan bantalan yang tepat akan melambat secara nyata dan mencapai akhir langkah dengan penghentian yang lembut — bukan ledakan yang keras. Jika Anda mendengar benturan logam-ke-logam di akhir pukulan, berarti jarum bantalan terbuka terlalu jauh (tidak memberikan batasan yang memadai) atau segel bantalan di dalam tutup ujung telah aus dan memerlukan pembongkaran untuk menggantinya.

Sesuaikan katup jarum bantalan seperempat putaran sekaligus dan amati efeknya. Tujuannya adalah penghentian selembut mungkin tanpa menimbulkan efek "pantulan kembali" - di mana pembatasan berlebihan menyebabkan silinder terhenti sesaat sebelum akhir langkah. Kebanyakan pabrikan merekomendasikan penyetelan bantalan yang membuat piston berhenti pada jarak gerak sekitar 5–15 mm sebelum penghentian mekanis.

Memeriksa pelabuhan udara dan perlengkapannya

Periksa semua sambungan port udara berulir. Carilah ulir yang rusak, fitting berulir silang, atau badan fitting push-in yang retak. Pemasangan yang berulang kali dilepas dan dipasang kembali pada tutup ujung aluminium pada akhirnya akan menghilangkan ulirnya — jika hal ini terdeteksi sejak dini, sisipan ulir (Helicoil) dapat memperbaiki port tanpa mengganti tutup ujung. Jika dibiarkan sampai fitting terlepas karena tekanan, seluruh tutup ujung biasanya harus diganti.

Periksa apakah muffler dan peredam suara pada lubang pembuangan tidak tersumbat. Knalpot yang tersumbat menciptakan tekanan balik yang menghambat gerakan silinder, mengurangi gaya efektif dan memperlambat waktu siklus. Di lingkungan yang kotor, knalpot harus dibersihkan atau diganti setiap kali 6 hingga 12 bulan sebagai item pemeliharaan standar.

Pemeriksaan Pelumasan: Silinder Bebas Minyak vs. Silinder Berpelumas

Silinder pneumatik modern semakin banyak dirancang sebagai unit bebas oli — menggunakan seal dan bushing yang diresapi PTFE yang dapat melumasi sendiri dan tidak memerlukan pelumasan eksternal. Namun, sistem yang lebih tua dan silinder tugas berat biasanya mengandalkan pelumas saluran (oiler) di bagian hulu sirkuit udara untuk menyalurkan kabut oli yang terkontrol ke aliran udara.

Untuk sistem silinder berpelumas

• Periksa level oli mangkuk pelumas. Pelumas kering adalah salah satu penyebab paling umum dari keausan segel dini. Isi ulang dengan jenis oli yang ditentukan pabrikan — biasanya Oli turbin ISO VG 32 atau setara . Jangan gunakan oli mesin berat; tetesannya terlalu besar untuk bergerak melalui sirkuit udara secara efektif.
• Periksa laju tetesan pelumas — biasanya diatur ke 1 tetes per 10 standar kaki kubik (SCF) aliran udara , atau seperti yang ditentukan oleh pabrikan silinder. Terlalu sedikit oli menyebabkan keausan; terlalu banyak oli menyebabkan penumpukan oli di badan katup dan silinder, sehingga menyebabkan lengket dan terkontaminasi.
• Jika sistem telah berjalan tanpa oli dalam jangka waktu lama, jangan hanya mengisi ulang pelumas dan melanjutkan pengoperasian. Seal kering yang berfungsi tanpa pelumasan mungkin menimbulkan robekan mikro yang tidak dapat tersegel kembali dengan benar setelah oli pulih.

Untuk silinder bebas oli

Silinder bebas oli tidak boleh digunakan di bagian hilir pelumas. Memasukkan oli ke dalam silinder yang dirancang untuk pengoperasian udara kering akan mengkontaminasi segel PTFE, membuat bahan segel tertentu membengkak, dan menarik debu di udara yang berubah menjadi pasta abrasif di dalam laras. Jika fasilitas Anda memiliki sistem distribusi udara berpelumas terpusat, silinder bebas oli harus disalurkan melalui saluran cabang khusus yang tidak berpelumas dengan filter penggabungan untuk menghilangkan sisa oli.

Memeriksa Barel Silinder Udara dan Tutup Ujung

Laras silinder (body tube) dan penutup ujung adalah komponen struktural. Walaupun jarang mengalami kegagalan pada servis normal, namun tetap mengalami pembebanan lelah pada setiap siklusnya dan dapat menimbulkan keretakan atau deformasi pada kondisi pembebanan yang tidak normal — kejadian tekanan berlebih, beban kejut, atau ketidakselarasan jangka panjang.

Inspeksi barel

Dengan silinder tidak diberi energi, periksa secara visual bagian luar laras sepanjang keseluruhannya. Carilah:

• Penyok, deformasi, atau penonjolan — laras yang menggembung menunjukkan bahwa silinder mengalami tekanan berlebih atau benturan samping yang parah.
• Korosi pada tong aluminium atau baja — korosi permukaan melemahkan dinding dan pada akhirnya dapat menyebabkan terbentuknya retakan halus. Dalam pengolahan makanan atau lingkungan luar ruangan, hal ini sangat relevan.
• Kondisi tie rod — pada silinder tie rod (tipe yang paling umum), periksa setiap tie rod apakah lurus dan apakah ada keretakan pada bagian yang berulir. Tie rod yang bengkok menandakan silinder telah menyerap beban tumbukan yang tegak lurus sumbunya.

Pemeriksaan tutup akhir

Periksa kedua tutup ujung apakah ada keretakan — terutama di sekitar lubang masuk port dan di sudut tempat melewati tie rod. Retakan garis rambut seringkali hanya terlihat di bawah pembesaran atau dengan pengujian penetran pewarna. Setiap retakan yang dipastikan pada tutup ujung merupakan penggantian wajib — komponen bertekanan yang memiliki retakan struktural tidak dapat diperbaiki dengan pengelasan, pengisian, atau selotip.

Daftar Periksa Pemeriksaan Silinder Udara Lengkap

Gunakan daftar periksa ini selama pemeliharaan terjadwal atau saat menyelidiki keluhan kinerja silinder. Lulus di setiap kategori menunjukkan bahwa silinder dalam kondisi dapat diservis. Hasil yang gagal harus memicu tindakan perbaikan yang sesuai sebelum silinder dikembalikan ke produksi.

Seberapa Sering Anda Harus Memeriksa Silinder Pneumatik

Frekuensi inspeksi bergantung pada siklus kerja silinder, lingkungan, dan kekritisan terhadap proses. Tidak ada interval universal — sebuah silinder yang beroperasi 3 shift sehari, 7 hari seminggu di pabrik pengecoran yang berdebu memerlukan perhatian yang jauh lebih sering daripada satu siklus dua kali per shift di ruang perakitan yang bersih.

Di luar interval berbasis waktu, terapkan pemicu berbasis kondisi. Setiap kali silinder menunjukkan gejala baru — waktu siklus lebih lambat, kebisingan baru, kesalahan sensor posisi, atau kebocoran yang terlihat — perlakukan hal tersebut sebagai peristiwa inspeksi yang tidak terjadwal, terlepas dari kapan PM terjadwal terakhir telah selesai. Menunggu interval terjadwal berikutnya ketika gejala sudah muncul berarti menunggu kegagalan.

Masalah Umum Silinder Udara dan Akar Penyebabnya

Saat memeriksa silinder pneumatik, kemampuan untuk melacak gejala kembali ke akar penyebabnya akan menghemat waktu dan mencegah kegagalan berulang. Di bawah ini adalah masalah yang paling sering ditemui dan kemungkinan besar sumbernya.

Silinder tidak akan memanjang atau memendek

• Tidak ada tekanan suplai — periksa fungsi katup solenoid hulu dan unit FRL
• Batang piston macet — disebabkan oleh kurangnya pelumasan atau keausan bushing batang yang parah
• Obstruksi mekanis eksternal — beban macet atau silinder tersumbat secara mekanis pada akhir langkah
• Katup jarum bantalan tertutup terlalu jauh — silinder terhenti sebelum mencapai tutup ujung karena tekanan buang yang terperangkap

Silinder bergerak tidak menentu atau dengan gerakan tersentak-sentak

• Slip tempel dari segel kering — tambahkan pelumasan atau tingkatkan ke model silinder yang sudah dilumasi sebelumnya
• Pasokan udara yang terkontaminasi — partikulat atau air dalam pasokan udara menyebabkan gesekan yang tidak merata. Periksa dan servis filter udara dan pemisah air.
• Katup pengatur aliran berukuran kecil — aliran yang tidak mencukupi menyebabkan perilaku berburu. Tinjau persyaratan laju aliran terhadap peringkat katup Cv yang dipasang.

Silinder gagal mencapai akhir langkah saat diberi beban

• Tekanan pengoperasian terlalu rendah — verifikasi setpoint regulator dan periksa penurunan tekanan pada jalur suplai yang panjang
• Ukuran lubang terlalu kecil untuk beban — hitung ulang gaya yang dibutuhkan menggunakan F = P × A dan tingkatkan lubang jika diperlukan
• Bypass segel piston yang parah — silinder tidak dapat menghasilkan tekanan ruang penuh karena udara melewati piston lebih cepat daripada yang disuplai

Kegagalan segel yang cepat dan berulang

• Pasokan udara yang terkontaminasi — partikel sekecil 10 mikron bertindak sebagai bahan abrasif terhadap bibir segel. Pasang filter penggabungan 5 mikron di bagian hulu.
• Permukaan batang tergores — batang yang rusak menghancurkan segel baru dalam beberapa hari. Batang harus diperbaiki sebelum penggantian segel membuat perbedaan.
• Silinder tidak sejajar — pembebanan samping merusak bibir segel secara tidak merata. Perbaiki keselarasan sebelum menyegel kembali.
• Bahan segel yang salah bagi lingkungan — tingkatkan bahan segel agar sesuai dengan suhu pengoperasian aktual dan paparan bahan kimia.

Kapan Mengganti Seluruh Silinder Udara vs. Memperbaikinya

Tidak semua masalah silinder memerlukan penggantian penuh. Kit segel untuk ukuran silinder standar ISO tersedia secara luas dan murah — mengganti segel dalam silinder dengan lubang 63mm biasanya memerlukan biaya di bawah $20 per bagian , dibandingkan $80–$250 untuk silinder setara baru. Namun penggantian segel hanya bermanfaat jika komponen lainnya masih dalam kondisi bisa diservis.

Perbaikan adalah pilihan yang tepat ketika:

• Lubang larasnya halus dan dalam toleransi (tidak ada goresan atau korosi)
• Batang piston lurus dan permukaan akhir masih utuh
• Tutup ujungnya bebas retak dan benangnya dalam kondisi baik
• Silinder belum melebihi sekitar 50% dari umur layanan yang diharapkan
• Suku cadang pengganti yang identik memiliki waktu tunggu yang lama dan produksi tidak dapat menunggu

Ganti silinder bila:

• Lubang laras tergores atau terkorosi — segel baru akan cepat rusak jika permukaan lubang rusak
• Batangnya bengkok, tergores dalam, atau di bawah diameter minimum — batang tidak dapat diperbaiki dengan baik di lapangan
• Benang tutup ujung terkelupas atau tutup ujung retak
• Silinder telah diperbaiki beberapa kali dan masih mengalami kerusakan dalam jangka waktu singkat — pola kegagalan yang berulang menandakan adanya masalah sistemik (silinder salah untuk aplikasi) yang tidak dapat diselesaikan dengan perbaikan.
• Silinder berukuran tidak standar atau sudah usang dan kit segel tidak lagi tersedia

Sebelum memesan pengganti, dokumentasikan spesifikasi silinder yang ada secara lengkap: diameter lubang, panjang langkah, gaya pemasangan (batang pengikat, badan profil, atau badan bundar), ukuran dan lokasi lubang, jenis ulir ujung batang, dan fitur khusus apa pun (baja tahan karat, piston magnetik, spesifikasi ruang bersih). Memesan silinder dengan posisi port atau tipe ujung batang yang salah akan memerlukan modifikasi mekanis tambahan dan menunda perbaikan lebih lanjut.
