Apa Fungsi Silinder Udara? Fungsi, Jenis & Kegunaan

Apa Fungsi Silinder Udara — Jawaban Singkat

Sebuah silinder udara — juga disebut silinder pneumatik — mengubah energi udara terkompresi menjadi gerakan mekanis linier. Ketika udara bertekanan memasuki salah satu sisi silinder, ia mendorong piston sepanjang lubang yang tertutup rapat, menghasilkan gaya dorong atau tarikan yang terkendali. Gaya tersebut menggerakkan beban, menjepit suatu bagian, mengangkat benda kerja, menggerakkan katup, atau melakukan lusinan tugas mekanis lainnya di lingkungan industri, otomotif, dan manufaktur.

Dalam istilah praktisnya: Anda menyuplai udara pada tekanan yang ditentukan, dan silinder menghasilkan pukulan yang tepat dan berulang. Kebanyakan silinder udara standar beroperasi antara 40 dan 150 PSI (2,8 hingga 10,3 bar) , menghasilkan gaya yang berkisar dari beberapa newton dalam silinder mini hingga puluhan ribu newton dalam unit industri dengan lubang besar. Sebuah silinder dengan lubang 100 mm pada tekanan 6 bar, misalnya, menghasilkan daya dorong sekitar 4.712 N (sekitar 1.060 lbf) — cukup untuk memasang bantalan, mencap label, atau memajukan gerbang konveyor dalam waktu kurang dari satu detik.

Keuntungan utama dibandingkan aktuator hidrolik atau listrik adalah kesederhanaannya: udaranya bersih, dapat dikompresi, dan tersedia di hampir setiap pabrik. Aktuator pneumatik tidak memerlukan saluran balik untuk cairan, tidak menghasilkan penumpukan panas dari motor, dan dapat didaur ulang jutaan kali tanpa keausan yang signifikan jika dirawat dengan baik.

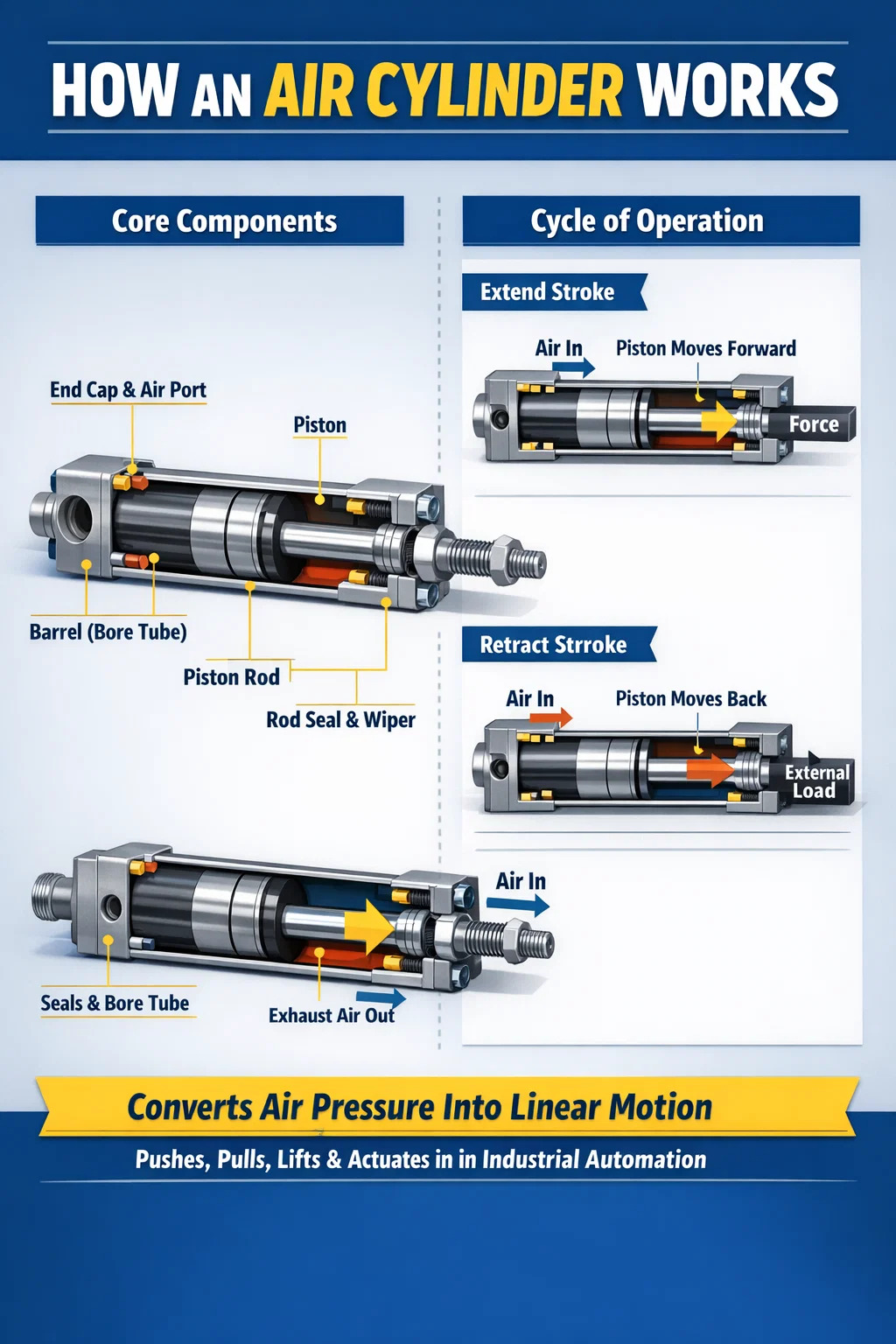

Bagaimana Silinder Udara Bekerja Secara Internal

Memahami mekanika internal membantu saat memilih, mengukur, atau memecahkan masalah silinder pneumatik. Setiap silinder udara memiliki arsitektur dasar yang sama, meskipun bentuk luarnya berbeda-beda.

Komponen Inti

• Barel (tabung bor): Rumah silinder, biasanya terbuat dari paduan aluminium, baja tahan karat, atau aluminium anodisasi keras. Diameter lubang secara langsung menentukan gaya keluaran.
• Piston: Cakram yang dapat digeser ke dalam lubang, disegel dengan cincin-O atau segel bibir untuk mencegah lewatnya udara.
• Batang piston: Batang baja berlapis krom yang dikeraskan dan dipasang pada piston, meneruskan gaya ke beban eksternal.
• Tutup ujung (kepala): Tutup kedua ujung laras dan tampung lubang masuk/keluar udara.
• Segel batang dan wiper: Cegah kebocoran udara di sepanjang batang dan jauhkan kontaminan dari lubang.
• Penyetel bantalan: Katup jarum opsional terpasang pada penutup ujung yang memperlambat piston mendekati akhir langkah, mengurangi kebisingan dan keausan akibat benturan.

Siklus Gerak

Ketika katup solenoid terbuka, udara terkompresi mengalir ke port ujung tutup silinder. Tekanan udara terbentuk di permukaan piston. Gaya sama dengan tekanan dikalikan luas efektif piston (F = P × A) . Saat gaya mengatasi gesekan dan hambatan beban, piston bergerak maju — memanjangkan batang. Untuk menarik kembali, katup beralih: udara masuk ke lubang ujung batang, tekanan bekerja pada area annular piston (luas penuh dikurangi penampang batang), dan batang tertarik ke belakang. Udara buang keluar melalui knalpot untuk mengurangi kebisingan.

Siklus lengkap ini – memanjang dan memendek – dapat terjadi dalam sepersekian detik. Silinder pneumatik berkecepatan tinggi yang digunakan dalam jalur pengemasan biasanya menyelesaikan 5 hingga 10 siklus penuh per detik. Dalam sel pengambilan dan penempatan robot, waktu siklus 200 hingga 300 milidetik per pukulan adalah standar.

Jenis Silinder Udara dan Kegunaannya

Tidak semua silinder pneumatik mempunyai fungsi yang sama atau cocok untuk setiap aplikasi. Desain silinder menentukan bagaimana silinder bergerak, seberapa besar gaya yang diberikan, dan ke arah mana silinder bekerja. Di bawah ini adalah rincian jenis yang paling umum.

Akting Tunggal vs. Akting Ganda: Mana yang Lebih Berhasil?

Silinder pneumatik kerja tunggal menggunakan tekanan udara hanya dalam satu arah; pegas kembali membawa batang kembali. Mereka mengkonsumsi sekitar setengah udara dari unit kerja ganda, yang membuatnya menarik untuk tugas penjepitan sederhana di mana hanya pukulan perpanjangan yang membutuhkan tenaga. Namun, pegas memakan ruang internal, mengurangi panjang langkah efektif sebesar 10–20%, dan gaya pegas bekerja melawan piston saat ekstensi — menurunkan gaya keluaran bersih.

Silinder udara kerja ganda menggunakan udara bertekanan untuk memanjangkan dan memendekkan langkah. Ini adalah jenis yang paling umum dalam otomasi industri , mencakup sebagian besar instalasi aktuator pneumatik di seluruh dunia. Mereka memberikan gaya penuh yang dapat dikontrol di kedua arah, memungkinkan kontrol kecepatan yang tepat dengan pembatas aliran di setiap port, dan tidak memiliki laju pegas yang perlu diperhitungkan dalam perhitungan gaya.

Dimana Silinder Udara Digunakan — Penerapan di Dunia Nyata

Silinder pneumatik muncul di hampir setiap sektor manufaktur dan banyak bidang infrastruktur sehari-hari. Kecepatan, kebersihan, dan efektivitas biaya menjadikannya aktuator linier yang dominan dalam aplikasi gaya ringan hingga sedang.

Jalur Manufaktur dan Perakitan

Ini adalah area aplikasi tunggal terbesar untuk silinder udara. Pada jalur perakitan otomotif, aktuator pneumatik melakukan tugas-tugas termasuk pemindahan komponen, penjepitan komponen selama pengelasan, penekanan engsel pintu, dan penentuan posisi perlengkapan obeng. Sebuah stasiun perakitan kendaraan berbadan putih dapat menggunakan 50 hingga 200 silinder pneumatik individual yang bekerja dalam urutan tersinkronisasi. Ukuran lubang biasanya berkisar antara 32 mm hingga 125 mm, dengan goresan dari 25 mm hingga 400 mm tergantung pada tugasnya.

Pengolahan Makanan dan Minuman

Pemrosesan makanan memerlukan aktuator yang dapat dicuci dengan bahan pembersih kaustik dan tahan terhadap kontaminasi. Silinder udara baja tahan karat dengan segel yang memenuhi standar FDA dan tidak ada port pelumasan eksternal merupakan standar di pabrik pembotolan, lini produk roti, dan fasilitas pemrosesan daging. Silinder udara di sini menyortir produk pada konveyor, menggerakkan nozel pengisian, dan mengoperasikan mesin pengemasan — menyelesaikan ribuan siklus per jam di lingkungan dengan kelembapan tinggi.

Mesin Pengemasan

Mesin karton, mesin form-fill-seal, dan case erector sangat bergantung pada silinder pneumatik untuk pelipatan penutup, pendorongan produk, dan pembentukan kotak. Tingkat siklus yang tinggi - beberapa jalur pengemasan berjalan dengan kecepatan 400 hingga 600 bungkus per menit — menuntut aktuator dengan respons yang hampir instan dan masa pakai yang lama. Silinder profil ringkas (seri ISO 21287) sangat umum digunakan di sini, sehingga menghemat ruang pada rangka alat berat yang penuh sesak.

Penanganan dan Penyampaian Material

Silinder udara mengalihkan produk di persimpangan konveyor, menaikkan dan menurunkan gerbang berhenti, dan menggerakkan pengangkatan palet dalam operasi pergudangan. Silinder pneumatik tanpa batang sangat berharga dalam pengaturan ini karena menghasilkan pukulan yang panjang — hingga 6.000 mm pada beberapa model katalog — tanpa penalti ruang seperti batang yang diperpanjang.

Peralatan Servis Otomotif

Pengangkatan kendaraan, penggantian ban, dan mesin bubut rem semuanya bergantung pada aktuator pneumatik. Sistem air-over-oil di bengkel karoseri menggabungkan kecepatan pneumatik dengan sifat hidrolik yang tidak dapat dimampatkan, menggunakan silinder udara untuk mendorong cairan hidrolik untuk pengoperasian pengepresan yang presisi — menerapkan gaya hingga 20 ton dari pasokan udara bengkel.

Peralatan Medis dan Laboratorium

Miniatur silinder udara dengan lubang sekecil 6 mm digunakan pada peralatan diagnostik, robot penanganan sampel, dan tempat tidur rumah sakit. Silinder ini menggunakan udara kering atau nitrogen yang bersih, sehingga kompatibel dengan lingkungan yang steril. Pengoperasiannya yang ringan dan bebas getaran sangat penting dalam instrumentasi laboratorium yang presisi.

Konstruksi dan Alat Berat

Meskipun alat berat lebih sering menggunakan silinder hidrolik karena kepadatan gaya yang lebih tinggi, silinder pneumatik masih muncul dalam sistem pengereman udara, penggerak pintu pada bus dan kereta api, dan palu dongkrak pneumatik. Silinder udara teleskopik mengangkat bak truk sampah dan mengoperasikan kerekan platform di mana posisi perantara yang tepat tidak diperlukan.

Cara Menghitung Gaya yang Dihasilkan Silinder Udara

Mengukur silinder pneumatik dengan benar memerlukan penghitungan dua nilai gaya: gaya perpanjangan (bekerja pada seluruh permukaan piston) dan gaya retraksi (bekerja pada luas annular piston, yang dikurangi dengan penampang batang).

Perluas Rumus Kekuatan

F_extend = P × (π/4) × D²

Dimana P adalah tekanan suplai dalam Pascal (1 bar = 100.000 Pa) dan D adalah diameter lubang dalam meter.

Tarik Kembali Rumus Kekuatan

F_retraksi = P × (π/4) × (D² − d²)

Dimana d adalah diameter batang. Untuk silinder bor 63 mm dengan batang 20 mm yang bekerja pada 6 bar:

• Perpanjang gaya: 600.000 × (π/4) × 0,063² ≈ 1.870 N
• Gaya tarik kembali: 600.000 × (π/4) × (0,063² − 0,020²) ≈ 1.681 N

Dalam praktiknya, gaya keluaran aktual 10–20% lebih rendah dibandingkan gaya teoritis karena adanya gesekan seal dan tekanan balik pada saluran pembuangan. Insinyur biasanya menerapkan faktor efisiensi 0,8 hingga 0,9 saat menghitung gaya efektif silinder untuk ukuran beban.

Selalu pilih silinder yang menyediakan setidaknya 25–50% lebih banyak gaya teoretis daripada beban yang dibutuhkan untuk memastikan aktuasi yang andal di seluruh rentang pengoperasian tekanan dan suhu penuh.

Silinder Udara vs. Silinder Hidraulik vs. Aktuator Listrik

Pemilihan antara aktuator linier pneumatik, hidrolik, dan listrik bergantung pada kebutuhan gaya, kebutuhan presisi, siklus kerja, dan kondisi lingkungan. Setiap teknologi unggul dalam skenario yang berbeda.

Kesimpulannya: silinder udara menang dalam hal kecepatan, kesederhanaan, dan biaya dimuka . Silinder hidrolik mendominasi di mana diperlukan gaya besar dalam paket kompak. Aktuator listrik memimpin ketika akurasi posisi tengah langkah atau pemulihan energi penting. Banyak pabrik modern yang menggunakan ketiga teknologi tersebut di fasilitas yang sama, masing-masing disesuaikan dengan tugas yang paling dapat ditanganinya.

Spesifikasi Utama yang Perlu Dipahami Saat Memilih Silinder Pneumatik

Membeli silinder yang salah — meskipun ukurannya sedikit terlalu kecil — dapat menyebabkan kegagalan siklus, keausan segel dini, waktu henti mesin, dan kerugian produksi yang merugikan. Memahami spesifikasi berikut mencegah sebagian besar kesalahan pemilihan.

Diameter Lubang

Bore adalah diameter dalam laras silinder dan merupakan penentu utama gaya keluaran. Ukuran lubang standar mengikuti seri ISO 15552 atau NFPA T3.6.7: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, dan 320 mm adalah peningkatan yang umum. Menggandakan lubang akan melipatgandakan gaya pada tekanan yang sama, karena gaya berskala seiring dengan luas (A = πD²/4).

Panjang Pukulan

Langkah adalah jarak total yang ditempuh batang piston antara posisi ditarik penuh dan memanjang penuh. Pukulan yang lebih panjang meningkatkan risiko tekuk batang akibat beban tekan. Kebanyakan pabrikan menyediakan grafik kekuatan kolom untuk menentukan beban dorong maksimum yang diijinkan untuk stroke dan diameter batang tertentu. Untuk pukulan yang melebihi kira-kira 10 kali diameter lubang, diperlukan silinder pemandu atau penyangga eksternal.

Kisaran Tekanan Operasi

Kebanyakan silinder pneumatik memiliki nilai 1 hingga 10 bar (14,5 hingga 145 PSI). Tekanan pengoperasian minimum — biasanya 1 hingga 2 bar — sangat penting: silinder yang berukuran untuk bekerja pada 4 bar dapat terhenti atau berputar tidak menentu jika tekanan udara pabrik turun selama permintaan puncak. Selalu verifikasi tekanan minimum yang diatur pasokan udara pada saluran masuk silinder, bukan hanya pada keluaran kompresor.

Gaya Pemasangan

Pemasangan menentukan cara silinder menyalurkan gaya ke rangka alat berat dan cara menangani ketidaksejajaran. Gaya pemasangan yang umum meliputi:

• Pemasangan kaki (FB): Baut ke permukaan yang rata; kaku, baik untuk beban aksial murni.
• Pemasangan flensa (FA/FF): Dibaut pada ujung tutup atau batang; sangat kaku, kapasitas beban tinggi.
• Pemasangan Clevis (CB/CA): Memungkinkan silinder berputar; diperlukan ketika jalur beban mempunyai pergerakan sudut.
• Pemasangan trunion (MT): Pivot pada pin tengah; digunakan dalam mesin press dan mekanisme linkage.

Dudukan kaku (kaki dan flensa) hanya boleh digunakan jika beban telah sejajar sempurna dengan sumbu batang. Ketidaksejajaran sudut apa pun dengan dudukan yang kaku akan menimbulkan pembebanan samping pada batang piston, mempercepat keausan segel batang dan berpotensi menekuk batang seiring waktu.

Bantalan

Saat piston mencapai akhir langkah dengan kecepatan tinggi, hal ini berdampak pada tutup ujung. Tanpa bantalan, hal ini akan menimbulkan beban kejut yang merusak silinder, rangka mesin, dan peralatan apa pun yang terpasang. Penyetel bantalan internal memerangkap kantong udara di depan piston di dekat akhir langkah, menciptakan efek dasbor pneumatik. Pada kecepatan piston di atas 300 mm/s, bantalan harus dianggap standar daripada opsional.

Bahan Segel dan Peringkat Suhu

Segel NBR (nitril) standar mencakup suhu −20°C hingga 80°C dan memadai untuk sebagian besar lingkungan pabrik. Aplikasi suhu tinggi (oven cat, pengecoran logam) memerlukan segel FKM (Viton) dengan suhu hingga 200°C. Aplikasi pada suhu rendah atau aman untuk makanan mungkin memerlukan segel EPDM atau komponen berlapis PTFE. Penggunaan bahan segel yang salah sering menjadi penyebab kegagalan silinder prematur.

Masalah Umum pada Silinder Udara dan Cara Mengatasinya

Bahkan silinder pneumatik yang dipilih dengan baik pun mengalami kesalahan seiring waktu. Mengenali gejalanya sejak dini akan menghemat waktu henti dan biaya perbaikan secara signifikan.

Silinder Melayang atau Gagal Mempertahankan Posisi

Jika silinder yang dibebani perlahan-lahan menyimpang dari posisi memanjangnya ketika katup menutup, segel piston mengeluarkan udara melewati permukaan piston. Ini adalah salah satu mode kegagalan silinder udara yang paling umum . Cara mengatasinya adalah dengan mengganti O-ring piston atau lip seal. Sebelum melakukannya, periksa apakah silinder telah dioperasikan melebihi tekanan terukurnya, yang mempercepat ekstrusi segel ke dalam celah jarak.

Kebocoran Udara Eksternal pada Batang

Suara mendesis atau aliran udara yang terlihat di sekitar rod seal menunjukkan keausan rod seal atau kerusakan permukaan rod. Batang berlapis krom dapat menimbulkan lubang korosi atau goresan jika segel wiper rusak dan memungkinkan masuknya kontaminan. Batang yang berlubang akan memotong segel baru dengan cepat — batang itu sendiri harus diperiksa dan sering diganti. Di lingkungan yang keras, pertimbangkan batang baja tahan karat dengan lapisan keramik untuk masa pakai yang jauh lebih lama.

Stroke Lambat atau Lambat

Jika silinder menyelesaikan langkahnya lebih lambat dari yang diharapkan, periksa dengan urutan berikut: tekanan suplai pada port silinder (pastikan tidak ada penurunan tekanan pada saluran), katup pengatur aliran (mungkin disetel terlalu ketat), mangkuk filter saluran udara (filter yang tersumbat mengurangi aliran), dan lubang silinder (korosi atau kontaminasi internal meningkatkan gesekan segel). Kontrol aliran gas buang yang tertutup sebagian adalah penyebab paling umum dari lambatnya perluasan pada instalasi lapangan.

Silinder Tidak Akan Memperpanjang Di Bawah Beban

Ketika silinder bergerak bebas tanpa beban tetapi terhenti karena beban yang diterapkan, ukuran lubang tidak cukup untuk gaya yang dibutuhkan. Hitung ulang menggunakan F = P × A, dengan memperhitungkan gesekan dan tekanan balik. Solusinya adalah dengan meningkatkan ukuran lubang, meningkatkan tekanan suplai (dalam batas aman), atau mengurangi kebutuhan beban. Jangan sekali-kali menaikkan tekanan melebihi nilai maksimum silinder — hal ini akan merusak segel dan dapat merusak tutup ujung.

Keausan Segel Dini

Seal yang perlu diganti hanya setelah beberapa bulan digunakan — dibandingkan dengan jutaan siklus yang diharapkan — biasanya rusak karena salah satu dari tiga alasan berikut: pasokan udara yang terkontaminasi (partikel abrasif menggores lubang dan seal), pembebanan samping pada batang (akibat ketidaksejajaran), atau pelumasan yang tidak memadai. Gunakan unit FRL (filter-regulator-lubricator) pada setiap jalur suplai pneumatik. Untuk silinder bebas oli dengan segel PTFE, pastikan udaranya bersih dan kering daripada menambahkan pelumas kabut, yang dapat menurunkan PTFE.

Cara Memperpanjang Umur Layanan Silinder Udara

Silinder udara yang dirawat dengan baik di lingkungan industri yang bersih harus bertahan lama 50 hingga 100 juta siklus sebelum membutuhkan penggantian kit segel. Untuk mencapai masa pakai tersebut memerlukan perhatian pada seluruh sirkuit pneumatik, bukan hanya silinder itu sendiri.

• Saring udara hingga 5 mikron atau lebih baik. Kontaminasi partikulat adalah penyebab utama percepatan keausan lubang dan segel. Filter standar 40 mikron tidak cukup untuk melindungi silinder.
• Atur tekanan suplai ke tingkat efektif terendah. Berjalan pada tekanan 6 bar ketika 4 bar mencapai gaya yang dibutuhkan akan membuang-buang energi dan meningkatkan tegangan segel. Setiap 1 bar tekanan berlebih akan mengurangi umur segel secara signifikan.
• Pasang bantalan pada semua aplikasi kecepatan tinggi. Benturan di akhir langkah tanpa bantalan dapat menghasilkan gaya kejut seketika 5 hingga 10 kali gaya operasi, retaknya tutup ujung, dan deformasi piston.
• Sejajarkan batang silinder secara tepat dengan jalur beban. Bahkan ketidaksejajaran sudut sebesar 1–2 derajat menciptakan pembebanan samping terus menerus yang menyebabkan keausan segel batang 3 hingga 5 kali lebih cepat dibandingkan pemasangan yang disejajarkan dengan benar.
• Gunakan pengering atau aftercooler pada keluaran kompresor. Air yang terkondensasi di saluran udara menyebabkan korosi internal pada lubang aluminium yang tidak dilapisi dan menurunkan lapisan pelumas pada segel.
• Jadwalkan pemeriksaan berkala terhadap kondisi batang. Periksa batang secara visual apakah ada lubang, gores, atau korosi setiap tiga hingga enam bulan di lingkungan normal, dan setiap bulan di kondisi sulit.

Standar ISO yang Mengatur Silinder Udara

Standardisasi memastikan bahwa silinder dari produsen berbeda dapat dipertukarkan secara dimensi, sehingga penggantian dan pengadaan multi-sumber menjadi mudah. Standar utamanya adalah:

• ISO 15552: Standar internasional utama untuk silinder pneumatik profil bulat dan persegi (sebelumnya ISO 6431 dan VDMA 24562). Menentukan ukuran lubang, ulir port, dimensi pemasangan, dan ulir ujung batang. Ini adalah standar untuk sebagian besar silinder industri menengah dan besar di seluruh dunia.
• ISO 21287: Silinder kompak dengan kebutuhan ruang pemasangan terbatas. Biasa terjadi pada mesin pengemasan dan makanan yang selubung mesinnya rapat.
• ISO 6432: Silinder miniatur dengan lubang 8 hingga 25 mm, digunakan dalam tugas instrumentasi dan perakitan ringan.
• NFPA T3.6.7: Standar Amerika Utara (NFPA) yang mengatur silinder tie-rod yang umum pada mesin industri Amerika Utara. Ukuran lubang dan pola pemasangan berbeda dari ISO 15552, jadi pastikan standar yang berlaku sebelum membeli pengganti.

Dengan menentukan silinder udara berstandar ISO, produk yang memenuhi standar pabrikan akan langsung digunakan sebagai pengganti — sebuah keuntungan signifikan dalam rantai pasokan global di mana merek pilihan mungkin memiliki waktu tunggu yang lama.
