Apa Itu Silinder Udara? Jenis, Kegunaan & Cara Kerjanya

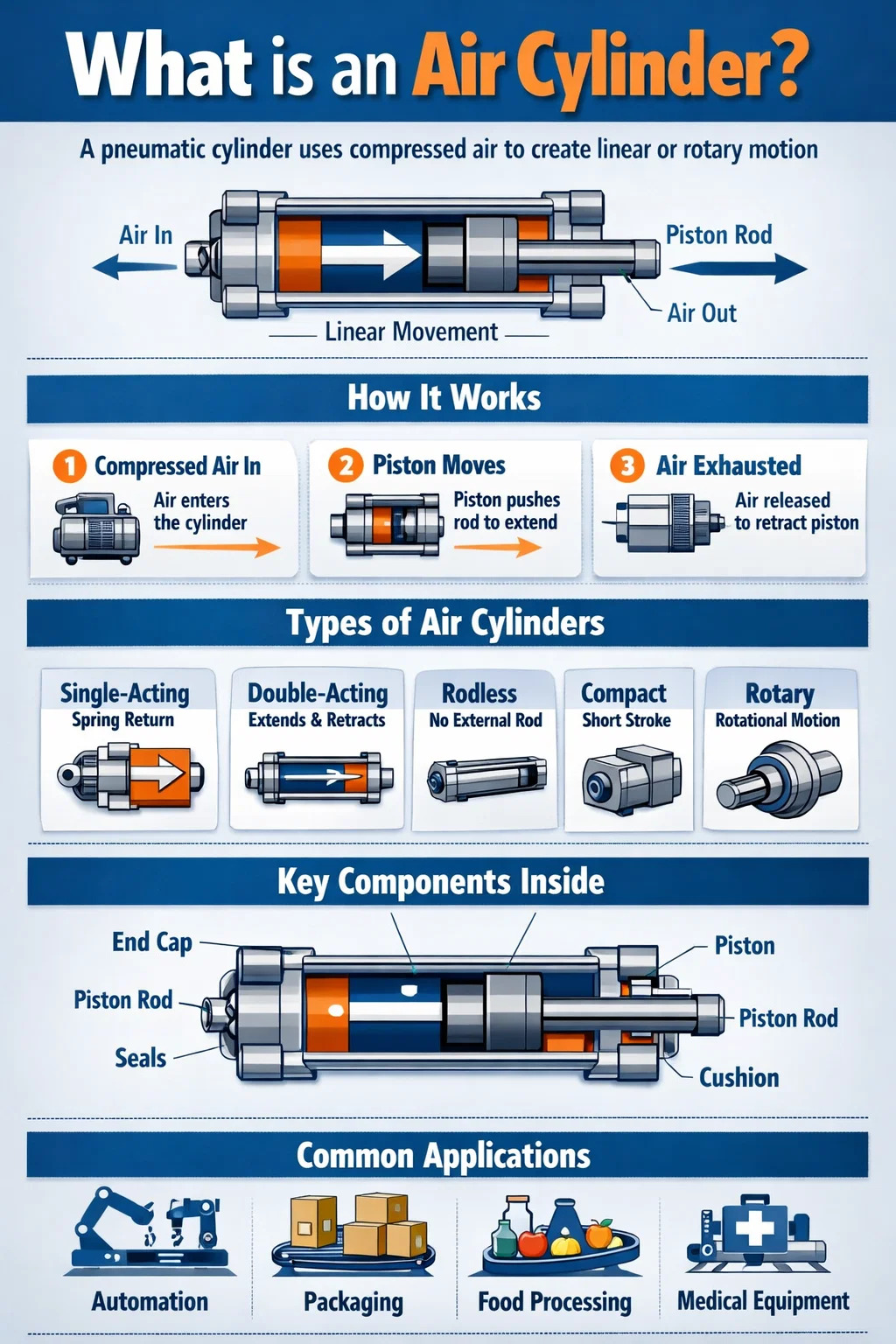

Apa Itu Silinder Udara?

Sebuah silinder udara — juga disebut silinder pneumatik — adalah perangkat mekanis yang menggunakan udara bertekanan untuk menghasilkan gerakan dan gaya linier atau berputar. Ini mengubah energi potensial yang tersimpan di udara bertekanan menjadi kerja mekanis yang terkendali. Dalam istilah yang lebih sederhana: Anda mendorong udara bertekanan ke dalam, dan silinder mendorong sesuatu — penjepit, alat pres, katup, pintu — dengan jumlah gaya yang tepat dan dapat diulang.

Silinder udara adalah salah satu aktuator yang paling banyak digunakan dalam otomasi industri. Mereka muncul di jalur perakitan, mesin pengemasan, manufaktur otomotif, pengolahan makanan, peralatan medis, dan banyak sistem lainnya. Popularitasnya berasal dari kombinasi kesederhanaan, biaya rendah, kecepatan tinggi, dan kebersihan yang melekat dibandingkan dengan alternatif hidrolik.

Silinder pneumatik standar terdiri dari laras silinder, piston, batang piston, tutup ujung, segel, dan lubang untuk masuk dan keluar udara. Ketika udara terkompresi — biasanya pada 60 hingga 120 PSI (4 hingga 8 bar) di sebagian besar pengaturan industri — memasuki satu sisi piston, hal ini menciptakan perbedaan tekanan yang menggerakkan piston dan batang yang terpasang ke satu arah. Melepaskan atau mengarahkan udara akan membalikkan atau memendekkan gerakan.

Mekanisme mendasar ini sebagian besar tetap tidak berubah selama lebih dari satu abad, namun manufaktur modern telah menyempurnakan silinder udara agar dapat beroperasi dengan toleransi yang diukur dalam mikrometer, sehingga masa pakai siklus melebihi 20 juta stroke , dan waktu respons secepat beberapa milidetik.

Cara Kerja Silinder Udara: Mekanika Inti

Memahami cara kerja silinder pneumatik memerlukan perhatian terhadap tekanan, luas, dan gaya secara bersamaan. Gaya keluaran yang dihasilkan silinder ditentukan dengan rumus sederhana:

Gaya (F) = Tekanan (P) × Luas (A)

Misalnya, sebuah silinder dengan diameter lubang 50 mm mempunyai luas piston kira-kira 19,6 cm². Pada tekanan suplai 6 bar (87 PSI), menghasilkan gaya dorong teoritis kira-kira 1.178 Newton (sekitar 265 lbf) . Gaya di dunia nyata sedikit berkurang karena gesekan dan ketahanan segel, biasanya sekitar 80–90% dari nilai teoritis.

Operasi Langkah demi Langkah

1. Kompresor menghasilkan dan menyimpan udara terkompresi dalam tangki reservoir.
2. Katup pengatur arah (umumnya katup 4/2 atau 5/2) mengarahkan udara ke port yang sesuai pada silinder.
3. Udara bertekanan masuk ke ruang silinder dan mendorong permukaan piston.
4. Piston bergerak, mendorong batang ke luar (langkah ekstensi).
5. Katup berganti, mengirimkan udara ke sisi berlawanan dan menguras ruang pertama.
6. Piston ditarik kembali ke posisi awalnya.

Kecepatan dikendalikan oleh katup pengatur aliran (juga disebut katup jarum atau katup throttle), yang membatasi seberapa cepat udara dapat masuk atau keluar dari ruang silinder. Fitur bantalan yang terpasang pada penutup ujung memperlambat piston menjelang akhir langkah untuk mencegah kerusakan akibat benturan — sebuah pertimbangan penting ketika beban berat atau langkah panjang.

Jenis-Jenis Silinder Udara dan Perbedaannya

Tidak semua silinder pneumatik itu sama. Jenis yang dipilih untuk aplikasi apa pun bergantung pada gerakan yang diperlukan, ruang yang tersedia, karakteristik beban, dan kondisi lingkungan. Berikut adalah kategori yang paling umum digunakan:

Silinder Kerja Tunggal

Silinder kerja tunggal menggunakan udara terkompresi untuk menggerakkan piston hanya dalam satu arah. Gerakan kembali dilakukan oleh pegas internal atau beban eksternal (gravitasi, misalnya). Silinder ini hanya memiliki satu port udara. Mereka lebih sederhana, menggunakan lebih sedikit udara per siklus, dan ideal untuk aplikasi penjepitan, pengecapan, dan penahan di mana tenaga kerja hanya diperlukan dalam satu arah. Ukuran lubang umum berkisar dari 8 mm hingga 100 mm , dengan panjang goresan biasanya mencapai 200 mm karena keterbatasan pegas.

Silinder Bertindak Ganda

Jenis yang paling banyak digunakan dalam otomasi industri. Silinder kerja ganda menggunakan udara bertekanan untuk langkah ekstensi dan retraksi. Dua lubang udara — satu di setiap sisi piston — memungkinkan kontrol independen di setiap arah. Hal ini memberikan tenaga bertenaga di kedua arah, sehingga cocok untuk mendorong, menarik, mengangkat, menekan, dan aplikasi apa pun yang memerlukan kontrol aktif dari pukulan balik. Ukuran lubang dapat berkisar dari 6 mm hingga lebih dari 500 mm , dan guratan dapat memanjang hingga beberapa meter dalam desain khusus.

Silinder Tanpa Batang

Alih-alih batang piston konvensional yang memanjang dari salah satu ujungnya, silinder tanpa batang mentransmisikan gerakan melalui kopling mekanis atau magnetis di sepanjang bagian luar laras silinder. Desain ini membutuhkan kira-kira setengah panjang pemasangan silinder konvensional untuk langkah yang sama, membuatnya berharga di ruang sempit. Silinder tanpa batang biasa digunakan dalam sistem pick-and-place, otomatisasi gantri, dan meja geser.

Silinder Kompak dan Langkah Pendek

Juga disebut silinder datar atau silinder pancake, silinder ini dirancang untuk pukulan yang sangat pendek — sering kali 1 mm hingga 50 mm — di ruang terbatas. Bentuknya yang sederhana menjadikannya favorit di bidang manufaktur elektronik, penanganan PCB, dan perakitan perangkat medis yang memerlukan ruang yang sangat mahal.

Aktuator Putar

Meskipun kebanyakan orang mengasosiasikan silinder udara dengan gerakan linier, aktuator pneumatik putar mengubah udara terkompresi menjadi gerakan sudut. Mereka digunakan untuk memutar katup, memposisikan bagian, atau menggerakkan tabel indeks. Sudut rotasi yang umum adalah 90°, 180°, dan 270° , meskipun versi rotasi berkelanjutan juga ada.

Silinder Tandem

Dua silinder dihubungkan secara seri dengan menggunakan batang piston yang sama. Konfigurasi ini kira-kira menggandakan gaya keluaran tanpa menambah diameter lubang — berguna ketika diperlukan gaya tinggi namun diameter pemasangan dibatasi.

Silinder Multi-Posisi

Silinder standar menawarkan dua posisi: memanjang penuh dan memendek sepenuhnya. Silinder multi-posisi (atau multi-tahap) menggabungkan dua silinder atau lebih untuk mencapai tiga atau empat posisi terpisah sepanjang langkah. Ini berguna untuk pengindeksan, penentuan posisi komponen, dan operasi perakitan yang memerlukan beberapa titik berhenti tanpa kontrol servo.

Komponen Utama Di Dalam Silinder Pneumatik

Setiap silinder udara — apa pun jenis atau ukurannya — dibuat dari beberapa komponen penting. Memahami bagian-bagian ini membantu ketika menentukan, merawat, atau memecahkan masalah silinder di lapangan.

• Barel (Tabung Silinder): Badan utama yang berisi piston dan memandu perjalanannya. Biasanya terbuat dari paduan aluminium, baja tahan karat, atau pipa baja karbon dengan permukaan bagian dalam yang diasah secara presisi. Kekasaran permukaan biasanya dijaga pada Ra 0,4–0,8 µm untuk meminimalkan keausan seal.
• Piston: Komponen berbentuk cakram yang memisahkan dua ruang udara di dalam laras. Ini mentransfer tekanan pneumatik menjadi gaya mekanis pada batang. Piston membawa O-ring atau segel bibir untuk mencegah kebocoran udara antar ruang.
• Batang Piston: Poros baja yang digerinda presisi (seringkali berlapis krom atau dianodisasi keras) dipasang pada piston dan memanjang melalui salah satu atau kedua penutup ujungnya. Diameter batang diukur untuk menahan tekuk akibat beban tekan — biasanya menggunakan rumus tekuk kolom Euler untuk pukulan yang lebih panjang.
• Tutup Akhir (Kepala dan Tutup): Tutup kedua ujung laras. Tutup ujung sisi batang (kepala) berisi segel batang dan segel penghapus. Tutup ujung sisi buta (penutup) mungkin termasuk katup bantalan dan lubang udara.
• Segel: Mungkin komponen yang paling penting dalam pemeliharaan. Segel piston mencegah kebocoran lintas ruang; segel batang mencegah kebocoran eksternal; segel penghapus (juga disebut segel pengikis) mencegah masuknya debu dan kontaminan. Bahan segel yang umum mencakup NBR (nitril), Poliuretan, PTFE, dan Viton — masing-masing disesuaikan dengan rentang suhu dan media berbeda.
• Katup Bantalan: Katup jarum yang dapat disesuaikan terpasang pada tutup ujung yang memerangkap kantong udara kecil di depan piston dekat ujung langkah, memperlambatnya secara bertahap. Tanpa bantalan, silinder yang beroperasi pada kecepatan tinggi dengan beban berat dapat menghasilkan gaya tumbukan yang melebihi batas 10 kN , menyebabkan keausan dini atau kerusakan struktural.
• Bantalan Batang (Bushing): Permukaan bantalan gesekan rendah di tutup ujung kepala yang memandu batang dan menyerap beban samping. Seringkali terbuat dari perunggu sinter atau polimer pelumasan otomatis tipe IGUS.
• Sensor Posisi / Sakelar Magnetik: Banyak silinder dilengkapi alur eksternal untuk memasang saklar buluh atau sensor efek Hall yang mendeteksi magnet yang tertanam di piston. Ini memberikan umpan balik posisi - sinyal diperpanjang sepenuhnya atau ditarik sepenuhnya - tanpa penetrasi apa pun ke badan silinder.

Spesifikasi Utama yang Perlu Dipahami Saat Memilih Silinder Udara

Memilih silinder pneumatik yang tepat untuk suatu aplikasi lebih bernuansa daripada yang terlihat pada pandangan pertama. Kesalahan dalam spesifikasi dapat mengakibatkan tenaga yang tidak mencukupi, kegagalan seal dini, batang tertekuk, atau waktu siklus yang buruk. Berikut adalah parameter yang paling penting:

Diameter Lubang

Diameter bagian dalam laras. Ini adalah penentu utama gaya keluaran. Ukuran lubang standar mengikuti ISO 6432 (untuk diameter lubang 8–25 mm) dan ISO 15552 (untuk diameter 32–320 mm). Ukuran umum meliputi 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, dan 200 mm. Lubang yang lebih besar berarti lebih banyak gaya pada tekanan yang sama tetapi juga lebih banyak konsumsi udara per siklus.

Panjang Pukulan

Total jarak gerak batang piston dari ditarik penuh hingga memanjang penuh. Goresan standar sering kali tersedia dalam kelipatan 25 mm, meskipun panjang khusus adalah hal yang umum. Pukulan yang lebih panjang meningkatkan risiko tekuk batang dan memerlukan pemeriksaan tingkat beban tekuk silinder terhadap gaya tekan yang diterapkan.

Tekanan Operasi

Sebagian besar silinder pneumatik industri diberi peringkat 1 hingga 10 bar (14,5 hingga 145 PSI) tekanan kerja. Pasokan udara pabrik yang paling umum adalah 6–7 bar. Selalu konfirmasikan tingkat tekanan pengoperasian maksimum silinder sebelum pemasangan — melebihi batas tersebut dapat merusak segel atau merusak tutup ujung.

Diameter Batang dan Ketahanan Tekuk

Untuk beban kompresi (dorongan), batang harus diperiksa terhadap tekuknya, terutama pada pukulan panjang. Beban tekan yang aman bergantung pada diameter batang, panjang tekuk bebas, dan konfigurasi pemasangan. Sebuah silinder dengan batang 20 mm dan panjang bebas 800 mm hanya dapat ditangani dengan aman 3–4 kN dalam kompresi — jauh lebih kecil dari gaya piston teoretisnya.

Suhu Operasional

Silinder standar dengan segel NBR beroperasi di antaranya -20°C dan 80°C . Untuk suhu yang lebih tinggi (hingga 200°C), diperlukan segel Viton atau PTFE. Varian food grade dan cleanroom menggunakan bahan khusus dan perawatan permukaan untuk memenuhi standar sanitasi dan kontaminasi.

Gaya Pemasangan

Cara silinder dipasang ke rangka mesin mempunyai implikasi signifikan terhadap distribusi dan penyelarasan beban. Gaya pemasangan yang umum meliputi:

• Pemasangan kaki/flensa: Pemasangan yang kaku dan tetap. Terbaik untuk beban linier murni tanpa variasi sudut.
• Pemasangan Clevis (poros belakang): Memungkinkan silinder berputar, mengakomodasi beban yang mengubah sudut selama kayuhan.
• Pemasangan trunion: Pivot dari samping, cocok untuk aplikasi tugas berat dengan pergerakan sudut yang signifikan.
• Lampiran ujung batang: Mata batang bulat atau ujung batang clevis di ujungnya memungkinkan penyelarasan sudut pada titik sambungan beban.

Dimana Silinder Udara Digunakan: Aplikasi Dunia Nyata

Silinder pneumatik muncul di hampir setiap industri yang melibatkan pergerakan otomatis. Kecepatan, kesederhanaan, dan kebersihannya (udara buangan hanyalah udara, bukan oli) menjadikannya aktuator pilihan di banyak lingkungan.

Otomatisasi Manufaktur dan Perakitan

Di pabrik otomotif, silinder pneumatik menggerakkan perlengkapan pengelasan robotik, klem komponen, alat press-fit, dan pengalih konveyor. Satu jalur perakitan mungkin berisi ratusan hingga ribuan silinder udara yang beroperasi dengan kecepatan siklus sebesar 30 hingga 120 siklus per menit . Pengulangan posisi pneumatik — dengan posisi ujung hardstop — membuatnya dapat diandalkan untuk produksi volume tinggi.

Mesin Pengemasan

Mesin pengisi, kepala penutup, aplikator label, pembuat karton, dan sealer kotak semuanya bergantung pada silinder pneumatik untuk gerakan yang cepat dan berulang. Jalur pembotolan yang beroperasi dengan kecepatan 600 botol per menit akan memutar silinder pengisiannya 10 kali per detik — sehingga sangat menuntut masa pakai segel dan waktu respons katup.

Pengolahan Makanan dan Minuman

Silinder baja tahan karat dengan segel yang memenuhi standar FDA digunakan dalam pembagian daging, mesin roti, pengolahan susu, dan penyortiran sayuran. Kemampuan untuk mencuci peralatan dengan air dan bahan pembersih tanpa merusak aktuator merupakan keunggulan penting dibandingkan alternatif hidrolik di lingkungan ini.

Peralatan Medis dan Farmasi

Silinder yang kompatibel dengan ruangan bersih terbuat dari aluminium anodisasi atau baja tahan karat dengan segel keluaran gas rendah muncul di mesin press tablet, peralatan pengisian jarum suntik, dan penganalisis diagnostik. Silinder ini harus memenuhi standar kontaminasi yang ketat dan sering dioperasikan udara berkualitas instrumen disaring hingga 0,01 µm .

Konstruksi dan Alat Berat

Meskipun mesin konstruksi besar terutama menggunakan silinder hidrolik karena rasio gaya terhadap ukurannya yang unggul, silinder pneumatik muncul dalam rem udara untuk truk dan kereta api, palu pneumatik, perkakas paku keling, dan mekanisme pengoperasian pintu. Udara bertekanan pada 8–10 bar dapat menghasilkan gaya pengereman yang cukup untuk menghentikan truk artikulasi seberat 40 ton dengan andal dalam kondisi basah dan berdebu.

Pencetakan dan Penanganan Kertas

Mesin cetak offset web, mesin cetak pengumpan lembaran, dan mesin pengubah kertas menggunakan silinder pneumatik untuk penyesuaian nip roll, pelemparan/pelepasan cetakan, kontrol air mancur tinta, dan mekanisme gripper. Kecepatan aktuasi pneumatik setara dengan kecepatan mesin cetak modern yang tinggi — beberapa di antaranya beroperasi pada kecepatan lebih 15.000 lembar per jam .

Mesin Pertanian

Penanam, penyemprot, dan peralatan panen menggunakan silinder udara untuk mematikan pengukuran benih, melipat boom penyemprot, dan mengontrol pintu belakang. Kekokohan di lingkungan luar ruangan dengan debu, lumpur, dan perubahan suhu dari -30°C di penyimpanan musim dingin hingga 50°C di operasi lapangan musim panas merupakan persyaratan utama untuk komponen pneumatik pertanian.

Silinder Udara vs. Silinder Hidraulik vs. Aktuator Listrik

Ketika para insinyur memilih jenis aktuator, mereka membandingkan silinder pneumatik dengan dua alternatif utama: silinder hidrolik dan aktuator listrik (tahap linier yang digerakkan oleh servo atau stepper). Setiap teknologi memiliki sweet spot yang berbeda.

Efisiensi energi sistem pneumatik — sering disebut-sebut 10–15% secara keseluruhan ketika memperhitungkan inefisiensi kompresor, kerugian distribusi, dan kerugian gas buang – merupakan kelemahan paling signifikan dalam konteks manufaktur modern yang sadar energi. Namun, biaya unit yang rendah, keandalan, dan ketersediaan infrastruktur udara bertekanan yang luas di pabrik terus menjadikan silinder pneumatik sebagai standar praktis untuk aplikasi kecepatan tinggi dan gaya sedang.

Aktuator listrik semakin kompetitif untuk aplikasi yang memerlukan penentuan posisi tengah, kontrol gaya, atau profil gerakan yang dapat diprogram secara presisi — kemampuan yang tidak dapat ditandingi oleh silinder pneumatik standar tanpa menambahkan katup proporsional dan sensor umpan balik, yang secara signifikan meningkatkan kompleksitas dan biaya.

Sirkuit Pneumatik: Bagaimana Silinder Udara Terhubung ke Sistem

Sebuah air cylinder is only one part of a pneumatic circuit. To function correctly, it needs a properly designed system around it. Understanding the supporting components is essential for anyone specifying or maintaining pneumatic systems.

Unit Persiapan Udara (FRL)

Unit FRL — Filter, Regulator, Pelumas — mengkondisikan udara terkompresi sebelum mencapai silinder. Filter menghilangkan partikulat dan kelembapan; regulator mengatur tekanan kerja; pelumas (lebih jarang digunakan saat ini dengan segel pelumas otomatis modern) menambahkan kabut oli halus untuk melindungi komponen internal. Mengoperasikan silinder dengan udara yang kotor, basah, atau bertekanan tidak tepat adalah penyebab utama kegagalan segel dini.

Katup Kontrol Arah

Katup pengarah yang dioperasikan dengan solenoid — biasanya Konfigurasi 5/2 atau 5/3 arah — mengontrol port mana pada silinder kerja ganda yang menerima suplai udara dan mana yang dibuang. Waktu respons 5–15 milidetik khas untuk katup solenoid standar. Aplikasi berkecepatan tinggi mungkin menggunakan katup yang dioperasikan pilot atau katup tipe poppet untuk peralihan yang lebih cepat.

Katup Kontrol Aliran

Kontrol aliran meter-keluar adalah pendekatan standar untuk pengaturan kecepatan pada silinder pneumatik. Mereka membatasi aliran gas buang yang meninggalkan silinder, yang menciptakan tekanan balik yang meredam dan mengontrol kecepatan piston. Meter-in (membatasi pasokan) digunakan dalam situasi tertentu namun dapat menyebabkan kecepatan tidak konsisten dengan beban yang bervariasi.

Regulator Tekanan dan Katup Pengaman

Regulator titik penggunaan individual memungkinkan silinder berbeda dalam sistem yang sama untuk beroperasi pada tekanan berbeda — misalnya, gaya penjepitan lembut pada bagian yang rapuh bersamaan dengan operasi penekanan gaya tinggi. Katup pembuangan pengaman memutus pasokan udara ke seluruh zona atau mesin dalam situasi berhenti darurat, sehingga melepaskan energi yang tersimpan dengan aman.

Masalah Umum Pada Silinder Udara dan Cara Mendiagnosisnya

Bahkan silinder pneumatik yang ditentukan dengan baik dan dipasang dengan benar pun mengalami masalah seiring waktu. Mengetahui mode kegagalan yang paling umum menghemat waktu diagnostik dan mencegah waktu henti yang tidak direncanakan.

Kebocoran Udara

Kebocoran eksternal di sekitar batang piston atau alat kelengkapan port biasanya dapat dideteksi melalui suara atau dengan mengoleskan air sabun dan memperhatikan adanya gelembung. Kebocoran internal yang melewati segel piston menyebabkan silinder merayap atau gagal menahan posisinya di bawah beban — terdengar saat udara keluar melalui lubang pembuangan saat silinder diperintahkan untuk menahan. Penggantian segel adalah perbaikan standar; kit pengganti tersedia untuk sebagian besar silinder standar ISO.

Gerakan Lambat atau Tidak Konsisten

Silinder yang lamban sering kali disebabkan oleh terbatasnya aliran dari filter yang tersumbat, ukuran pipa yang terlalu kecil, kontrol aliran yang tertutup sebagian, atau katup arah yang aus atau terkontaminasi. Periksa tekanan suplai pada lubang silinder (tidak hanya pada kompresor) — penurunan tekanan yang signifikan pada pipa yang panjang atau fitting berukuran kecil sering terjadi di pabrik yang sistem distribusinya telah berkembang secara organik selama bertahun-tahun.

Penilaian Batang dan Keausan Segel Dini

Beban samping — gaya yang diterapkan tegak lurus terhadap sumbu silinder — mempercepat bantalan batang dan keausan seal. Silinder dirancang hanya untuk beban aksial. Jika penerapannya menyebabkan batang mengalami pembebanan samping, pemandu linier atau bantalan eksternal harus ditambahkan untuk memikul beban di luar sumbu. Udara yang terkontaminasi (partikel atau air) juga menyebabkan keausan abrasif di dalam tong.

Pukulan Akhir Pukulan dan Kerusakan Akibat Benturan

Ketika silinder mencapai akhir langkahnya dan piston membenturkan tutup ujung dengan energi tinggi, hal itu menghasilkan gelombang kejut, kebisingan, dan tekanan mekanis. Menyesuaikan katup bantalan internal (memutar jarum searah jarum jam untuk meningkatkan pembatasan) adalah langkah pertama. Jika silinder tidak memiliki bantalan, peredam kejut eksternal atau kontrol deselerasi yang dapat disesuaikan dapat ditambahkan ke sirkuit.

Silinder Gagal Bergerak

Silinder yang tidak bergerak sama sekali biasanya menunjukkan: tidak ada pasokan udara (katup tidak berpindah, saluran tersumbat, isolator tertutup), piston macet karena korosi (umum terjadi setelah penyimpanan lama tanpa pelumasan), atau batang patah karena beban samping yang berlebihan atau tekanan berlebih. Pemeriksaan sistematis — memverifikasi tekanan pada port, memastikan pergantian katup dengan indikator solenoid, kemudian memeriksa silinder secara mekanis — mengisolasi penyebabnya dengan cepat.

Praktik Terbaik Perawatan untuk Silinder Pneumatik

Silinder udara modern dirancang untuk perawatan minimal, namun "minimal" tidak sama dengan "nol". Pendekatan pemeliharaan preventif terstruktur memperpanjang masa pakai secara signifikan.

• Jaga udara tetap bersih dan kering: Kuras air dari tangki kompresor dan saring secara teratur. Pasang pengering udara berpendingin pada sistem di lingkungan lembab. Titik embun tekanan 3°C atau lebih rendah di silinder adalah target yang bagus. Air di udara bertekanan menyebabkan korosi di dalam laras dan membengkaknya segel elastomer.
• Periksa kondisi batang setiap minggu: Goresan pada permukaan batang krom merusak segel batang pada setiap pukulan. Segera singkirkan sumber kontak mekanis dengan batang (percikan las, perlengkapan yang tidak sejajar) segera dan ganti batang yang tergores sebelum merusak segelnya.
• Ganti segel secara proaktif: Banyak pabrik mengganti kit segel silinder pada interval yang tetap — biasanya setiap 2 hingga 3 tahun pada peralatan siklus tinggi — daripada menunggu kegagalan. Waktu henti yang tidak direncanakan pada jalur produksi biasanya memerlukan biaya yang jauh lebih besar dibandingkan peralatan segel dan waktu kerja 30 menit.
• Periksa pemasangan perangkat keras: Getaran akan mengendurkan baut, pin clevis, dan mur pengunci ujung batang. Pin pivot yang kendor dapat menyebabkan silinder miring ke samping, sehingga menghasilkan beban samping yang mempercepat keausan. Periksa torsi perangkat keras pemasangan setiap tiga bulan pada peralatan siklus tinggi atau getaran tinggi.
• Pantau adanya creep atau penyimpangan posisi: Silinder kerja ganda yang menahan beban statis tidak boleh melayang. Perubahan posisi yang lambat di bawah beban menunjukkan bypass segel piston — tanda peringatan akan terjadinya kegagalan sebelum menjadi masalah keselamatan atau cacat kualitas.
• Siapkan silinder cadangan atau kit segel: Untuk silinder produksi kritis, memiliki unit cadangan lengkap di rak akan mengurangi MTTR (Mean Time to Repair) dari hitungan jam menjadi menit. Silinder ISO standar dari distributor yang tersedia dapat diperoleh dengan cepat, namun unit khusus atau khusus mungkin memiliki waktu tunggu beberapa minggu.

Inovasi dan Tren Teknologi Silinder Pneumatik

Meskipun prinsip dasar silinder pneumatik tidak berubah, produsen terus menyempurnakan dan memperluas teknologinya dengan cara yang berarti.

Penginderaan Posisi Terintegrasi dan IO-Link

Sensor yang kompatibel dengan IO-Link yang dipasang pada silinder standar kini memberikan umpan balik posisi berkelanjutan, diagnostik (penghitungan siklus, suhu, jam pengoperasian), dan parameterisasi melalui antarmuka digital dua kabel. Hal ini memindahkan silinder pneumatik dari aktuator "bodoh" ke komponen cerdas arsitektur Industri 4.0, memungkinkan pemeliharaan prediktif dan pemantauan jarak jauh tanpa menambahkan kabel khusus.

Pneumatik Proporsional

Katup tekanan dan aliran proporsional, dikombinasikan dengan transduser posisi, memungkinkan gaya loop tertutup dan kontrol posisi silinder udara. Meskipun tidak menyamai presisi listrik servo, sistem ini dapat mencapai kemampuan pengulangan posisi ±0,1mm dan penerapan gaya terkendali — kemampuan yang sebelumnya terbatas pada aktuator hidrolik atau listrik. Biaya tetap lebih tinggi dibandingkan pneumatik hidup/mati sederhana namun lebih rendah dibandingkan sistem servo-listrik penuh.

Pemulihan dan Efisiensi Energi

Udara bertekanan mahal – menghasilkan 1 kW kerja mekanis dari udara bertekanan biasanya memerlukan biaya 7–8 kali lebih banyak daripada kerja yang sama dari motor listrik. Hal ini mendorong pengembangan sistem penambah tekanan, sirkuit penghemat udara yang memotong pasokan pada pertengahan langkah, dan sistem pemulihan yang menangkap energi gas buang. Beberapa produsen melaporkan penghematan udara sebesar 30–50% di sirkuit yang dioptimalkan.

Bahan Ringan dan Tahan Korosi

Aluminium anodisasi berkekuatan tinggi, polimer yang diperkuat serat, dan silinder baja tahan karat mengurangi bobot — penting dalam aplikasi di mana silinder dipasang pada bagian yang bergerak — sekaligus tahan terhadap bahan kimia pencucian yang agresif, semprotan garam, dan paparan luar ruangan. Silinder kelas medis menggunakan baja tahan karat yang dipoles secara elektro untuk menghilangkan potensi sumber kontaminasi.

Miniaturisasi

Kemajuan dalam permesinan presisi dan teknologi segel telah mendorong diameter lubang minimum yang dapat digunakan pada silinder udara produksi menjadi lebih tinggi 2,5 mm , dengan guratan sependek 1 mm. Silinder mikro ini digunakan dalam peralatan diagnostik medis, penanganan semikonduktor, dan aplikasi perakitan mikro yang mengutamakan setiap gram dan milimeter.
