Silinder Pneumatik Kekuatan Tinggi: Panduan Seleksi & Aplikasi

Apa Itu Silinder Pneumatik Berkekuatan Tinggi dan Kapan Anda Sebenarnya Membutuhkannya?

A silinder pneumatik gaya tinggi adalah sebuah silinder udara dirancang untuk menghasilkan daya dorong keluaran yang jauh lebih besar daripada silinder bor standar — yang biasanya diproduksi gaya berkisar antara 5.000 N hingga lebih dari 200.000 N — dengan menggabungkan diameter lubang yang besar, tekanan operasi yang tinggi, atau konfigurasi tandem/multi-tahap. Jika aplikasi Anda melibatkan pengepresan, penjepitan, pelubangan, pembentukan, atau pengangkatan berat dimana silinder udara konvensional tidak dapat menahan beban yang diperlukan, silinder pneumatik gaya tinggi adalah jawaban langsungnya.

Keputusan untuk menggunakan silinder udara berkekuatan tinggi dibandingkan alternatif hidrolik sering kali disebabkan oleh kebersihan, kecepatan, dan kesederhanaan perawatan. Sistem pneumatik beroperasi dengan udara bertekanan, yang berarti tidak ada risiko kontaminasi oli, waktu siklus lebih cepat, dan kepatuhan lebih mudah terhadap standar makanan, farmasi, atau ruang bersih. Keuntungannya adalah kepadatan gaya: silinder hidrolik menghasilkan gaya yang lebih tinggi per satuan luas, namun ketika tekanan udara pada 10 batang sudah mencukupi — yang mana hal ini berlaku untuk sebagian besar tugas penjepitan dan pengepresan industri hingga sekitar 100 kN — silinder pneumatik dengan lubang besar menghasilkan gaya tersebut dengan andal dan hemat biaya.

200.000 N Gaya maksimum dari silinder udara gaya tinggi tandem

10 bar Tekanan operasi maksimum tipikal dalam sistem pneumatik

320mm Diameter lubang standar terbesar tersedia dalam katalog silinder udara

Bagaimana Silinder Pneumatik Menghasilkan Kekuatan Tinggi: Fisika di Balik Angka

Keluaran gaya dari silinder udara mana pun dihitung dengan rumus sederhana: F = P × SEBUAH , di mana F adalah gaya dalam Newton, P adalah tekanan pengukur dalam Pascal, dan A adalah luas piston efektif dalam meter persegi. Ini berarti dua tuas tersedia bagi insinyur desain: meningkatkan tekanan, atau meningkatkan ukuran lubang.

Pertimbangkan silinder udara berdiameter 200 mm yang beroperasi pada 6 bar (600.000 Pa). Luas piston kira-kira 0,0314 m², memberikan gaya dorong teoritis sebesar 18.850 N — hanya di bawah 1,9 ton . Menskalakan lubang menjadi 320 mm pada tekanan yang sama menghasilkan 48.254 N, hampir 4,9 ton. Menaikkan tekanan hingga 10 bar pada lubang 320 mm yang sama menghasilkan keluaran teoretis menjadi 80,425 N . Angka-angka ini menggambarkan mengapa diameter lubang adalah variabel utama yang dimanipulasi oleh para insinyur ketika menentukan silinder pneumatik gaya tinggi.

Gaya tarik (langkah retraksi) selalu lebih rendah daripada gaya dorong karena batang menggeser luas penampang pada sisi penutup. Untuk silinder berdiameter 320 mm dengan batang 100 mm pada 10 bar, gaya tarik turun menjadi sekitar 72.600 N — masih tetap kuat, namun merupakan perbedaan penting untuk aplikasi di mana retraksi harus menahan beban.

Konfigurasi Silinder Tandem

Ketika lubang tunggal tidak dapat memberikan gaya yang cukup dalam ruang atau batasan tekanan, silinder udara tandem menumpuk dua piston atau lebih pada satu batang. Setiap piston menyumbangkan daya dorongnya, dan gaya-gaya tersebut dijumlahkan secara langsung. Susunan tandem dua silinder bor 250 mm pada 8 bar menghasilkan hasil yang kasar gabungan 78.500 N — setara dengan satu unit lubang 350 mm — sekaligus menjaga tapak fisik lebih sempit. Konfigurasi tandem biasa terjadi pada perlengkapan stamping otomotif dan operasi press-fit yang presisi.

Referensi Perhitungan Gaya

F = P × SEBUAH

A = π × (D/2)²

F — Gaya keluaran (N)
P — Tekanan suplai (Pa)
A — Luas piston (m²)
D — Diameter lubang (m)

Gaya tarik = P × (A − luas batang)

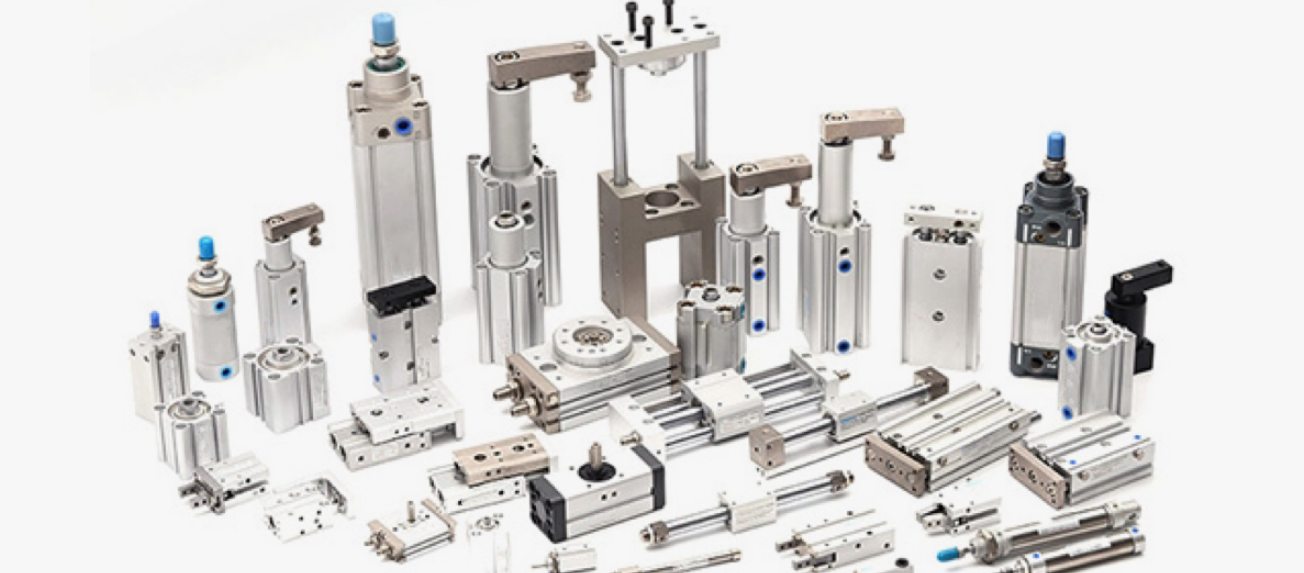

Jenis Silinder Pneumatik Kekuatan Tinggi dan Aplikasi Industrinya

Tidak semua silinder udara berkekuatan tinggi memiliki tujuan yang sama. Variasi konfigurasi yang tersedia mencerminkan luasnya tuntutan aplikasi di industri manufaktur, pemrosesan, dan otomasi. Memahami jenis silinder mana yang sesuai dengan tugas apa yang mencegah spesifikasi berlebih yang mahal atau, lebih buruk lagi, instalasi bertenaga rendah yang gagal sebelum waktunya.

Silinder Aksi Tunggal Bor Besar

Desain pegas kembali atau balik gravitasi dengan lubang hingga 320 mm. Digunakan pada operasi penjepit dan penahan, katup gerbang pada saluran pipa, dan penjepitan cetakan injeksi dimana langkah kerja hanya membutuhkan daya dalam satu arah. Konsumsi udara per siklus berkurang setengahnya dibandingkan dengan aksi ganda, yang penting pada frekuensi siklus tinggi.

Silinder Aksi Ganda Bor Besar

Kategori silinder pneumatik gaya tinggi yang paling umum. Udara bertekanan bekerja pada kedua sisi piston, memberikan tenaga ekstensi dan retraksi. Silinder standar ISO 15552 tersedia dengan lubang 32 mm hingga 320 mm dalam bentuk katalog, dengan manufaktur khusus yang melampaui lubang 500 mm. Garis bodi otomotif berwarna putih secara rutin menggunakan silinder kerja ganda dengan lubang 250 mm untuk pengepresan panel.

Silinder Tandem

Dua piston pada batang bersama dalam satu badan. Output gaya kira-kira dua kali lipat tanpa menambah ukuran lubang. Ideal jika lebar amplop dibatasi tetapi panjang aksial tersedia. Unit tandem lubang 160 mm pada 8 bar menghasilkan hasil yang kasar 32.170 N — sebanding dengan silinder tunggal berukuran 225 mm — dengan bodi yang hanya sedikit lebih panjang dibandingkan unit langkah ganda standar.

Silinder Tanpa Batang (Bore Besar)

Piston menggerakkan kereta eksternal melalui slot tertutup atau kopling magnetis, bukan batang yang menonjol. Memungkinkan panjang langkah sama dengan panjang badan silinder, membuatnya kompak untuk aplikasi gaya tinggi perjalanan jauh seperti transfer material pada jalur stamping atau pengukur rem tekan dengan gaya hingga 15.000 N.

Sistem Intensifier Hidraulik Pneumatik

Unit hibrida ini menggunakan silinder udara berlubang besar untuk menggerakkan piston hidrolik berlubang kecil, mengalikan gaya dengan rasio luas piston. Tahap pneumatik 200 mm yang menggerakkan tahap hidraulik 40 mm pada saluran masuk 6 bar menghasilkan tekanan keluaran hidraulik melebihi 150 bar, memungkinkan gaya jauh di atas 200.000 N. Digunakan pada senjata las titik, mesin paku keling, dan perkakas penjepit.

Silinder Gaya Tinggi Stroke Pendek

Kadang-kadang disebut pancake atau silinder datar, silinder ini menghasilkan gaya penjepitan yang sangat tinggi pada pukulan 5–50 mm. Diameter lubang 250–400 mm pada benda yang sangat pendek menghasilkan gaya hingga 125.000 N pada ruang aksial minimal. Digunakan dalam penjepitan perlengkapan, pengaturan cetakan, dan penempatan palet di pusat permesinan.

Silinder Pneumatik Berkekuatan Tinggi vs. Silinder Hidraulik: Perbandingan Berdampingan

Memilih antara silinder udara gaya tinggi dan silinder hidrolik adalah salah satu keputusan paling penting dalam pemilihan aktuator. Tabel di bawah ini membandingkan kedua teknologi tersebut berdasarkan kriteria yang paling penting dalam lingkungan industri nyata.

Perbandingan karakteristik silinder pneumatik dan hidrolik gaya tinggi di seluruh kriteria kinerja dan operasional utama
Kriteria	Silinder Pneumatik Kekuatan Tinggi	Silinder Hidrolik
Kekuatan Praktis Maksimum	Hingga ~200 kN (standar); lebih tinggi dengan intensifier	Hingga beberapa MN (megaNewton)
Tekanan Operasi	tipikal 4–10 bar; hingga 16 bar spesial	Tipikal 100–700 bar
Kecepatan	Sangat cepat; hingga 3 m/s tanpa beban	Sedang; biasanya 0,05–0,5 m/s
Kebersihan	Luar biasa — tidak ada risiko minyak	Risiko kebocoran minyak; membutuhkan penahanan
Kontrol Posisi	Terbatas; katup proporsional memperbaikinya	Luar biasa; hidrolik servo mencapai ±0,01 mm
Kompleksitas Perawatan	Rendah — sedikit bahan habis pakai	Tinggi — cairan, filter, penukar panas
Efisiensi Energi	Lebih rendah (~10–15% dari kompresor ke output)	Lebih tinggi (~60–80% dengan perpindahan variabel)
Biaya Awal	Lebih rendah	Lebih tinggi (pompa, reservoir, katup)
Kesesuaian Pangan/Farmasi	Sangat baik dengan segel food grade	Membutuhkan pemilihan cairan yang cermat

Cara Memilih Silinder Pneumatik Kekuatan Tinggi yang Tepat untuk Aplikasi Anda

Kesalahan pemilihan dalam aplikasi silinder udara berkekuatan tinggi berakibat mahal — tidak hanya dalam biaya penggantian tetapi juga dalam waktu henti, risiko keselamatan, dan efek berjenjang pada jalur proses. Kerangka kerja berikut mencakup setiap parameter yang harus ditentukan sebelum memesan.

Langkah 1

Tentukan Kekuatan yang Dibutuhkan dengan Margin Keamanan

Hitung gaya proses sebenarnya — gaya yang dibutuhkan untuk melakukan usaha — dan kalikan dengan a faktor keamanan minimal 1,25 hingga 1,5 . Penurunan tekanan di sepanjang jalur suplai (khususnya pada akhir jangka panjang), gesekan segel, dan variasi beban semuanya mengikis gaya yang tersedia pada titik penerapan. Sebuah silinder yang berukuran tepat pada maksimum teoritis akan berkinerja buruk saat tekanan pasokan berfluktuasi bahkan sebesar 0,5 bar.

Langkah 2

Tentukan Diameter Lubang dari Tekanan yang Tersedia

Bekerja dari tekanan pasokan udara terkompresi (biasanya 6–8 bar pada mesin), hitung lubang yang diperlukan menggunakan F = P × A. Sebagian besar fasilitas secara ekonomi tidak dapat melebihi 10 bar, sehingga diameter lubang menjadi variabel desain utama. Jika lubang yang diperlukan melebihi 320 mm, evaluasi konfigurasi tandem atau penguat pneumatik-hidraulik sebelum beralih ke sistem hidrolik penuh.

Langkah 3

Tentukan Panjang Goresan dan Gaya Pemasangan

Panjang langkah secara langsung mempengaruhi ketahanan tekuk silinder. Sebuah batang panjang di bawah beban tekan bertindak seperti kolom; Rumus tekuk kolom Euler harus diterapkan untuk pukulan melebihi 300 mm dengan kekuatan tinggi. Gaya pemasangan — flensa depan, flensa belakang, trunnion, clevis, atau kaki — harus disesuaikan dengan jalur muatan untuk mencegah pembebanan samping pada batang dan keausan segel dini. Untuk gaya dorong di atas 30.000 N, pemasangan ujung flensa depan atau ujung batang pengikat umumnya lebih disukai.

Langkah 4

Pilih Diameter Batang dan Bahan

Silinder pneumatik dengan lubang besar memerlukan diameter batang yang lebih besar secara proporsional untuk menahan tekuk dan tekukan. Unit lubang 200 mm biasanya dikirimkan dengan batang 50–63 mm; unit lubang 320 mm dapat menggunakan batang 100 mm. Untuk lingkungan yang korosif, batang baja karbon berlapis krom keras merupakan standar, sedangkan batang baja tahan karat dikhususkan untuk pemrosesan makanan, lepas pantai, atau lingkungan kimia dengan biaya premium sebesar 30–60%.

Langkah 5

Pilih Segel dan Bantalan

Pada kekuatan tinggi dan lubang besar, pemilihan seal sangatlah penting. Seal NBR (Nitril) standar berfungsi pada suhu −20°C hingga 80°C. Segel poliuretan menawarkan ketahanan aus yang lebih baik untuk aplikasi siklus tinggi. Segel berbasis PTFE cocok untuk suhu tinggi hingga 200°C. Bantalan akhir langkah wajib dilakukan pada silinder udara dengan lubang besar — energi kinetik piston yang berat pada kecepatan tinggi dapat merusak penutup ujung dan perangkat keras pemasangan tanpa perlambatan yang tepat. Bantalan jarum yang dapat disesuaikan memungkinkan penyetelan variasi beban dan kecepatan.

Langkah 6

Ukur Katup dan Jalur Pasokan

Pengawasan umum: menentukan silinder pneumatik berkekuatan tinggi dengan lubang besar dan kemudian mengecilkan ukuran katup kontrol arah. Silinder bor 250 mm dengan langkah 200 mm menampung sekitar 9,8 liter udara pada tekanan kerja per sisi. Untuk mencapai waktu siklus 0,5 detik, katup harus mengalir dengan kasar 20 liter per detik pada tekanan terukur. Penurunan tekanan pipa suplai pada laju aliran tersebut memerlukan pipa dengan lubang besar — biasanya diameter internal 25–38 mm — dan katup dengan nilai Cv yang disesuaikan dengan kebutuhan aliran.

Praktik Perawatan yang Memperpanjang Masa Pakai Silinder Udara Berkekuatan Tinggi

Silinder pneumatik berkekuatan tinggi dengan lubang besar mewakili investasi modal yang signifikan. Silinder ISO berdiameter 250 mm dari pabrikan tingkat satu berharga antara $800 dan $3,500 tergantung pada langkah dan opsi. Melindungi investasi tersebut melalui pemeliharaan yang disiplin adalah hal yang mudah namun sering kali diabaikan di bawah tekanan produksi.

Pelumasan dan Kualitas Udara

Kebanyakan silinder udara berkekuatan tinggi modern menggunakan segel yang dapat melumasi sendiri dan tidak memerlukan oli dalam pasokan udara. Menambahkan pelumasan kabut oli ke silinder yang tidak dilumasi sebenarnya dapat mempercepat degradasi seal dengan menghilangkan gemuk yang diberikan oleh pabrik. Jika pelumasan oli ditentukan, maka harus demikian berkesinambungan dan konsisten — silinder yang sebelumnya diminyaki akan menyebabkan keausan seal yang cepat. Kualitas udara ISO 8573-1 Kelas 3 (ukuran partikel ≤ 5 µm, titik embun tekanan ≤ 3°C) adalah standar minimum untuk pasokan udara silinder berkekuatan tinggi.

Inspeksi dan Perlindungan Batang

Batang berlapis krom adalah komponen eksternal silinder yang paling rentan. Goresan, goresan, atau lubang korosi pada permukaan batang akan memotong segel batang dalam ribuan siklus, menyebabkan kebocoran udara dan kehilangan tekanan. Periksa permukaan batang setiap bulan dalam aplikasi siklus tinggi. Instal segel penghapus batang dan sepatu bot bellow di lingkungan dengan percikan las, debu gerinda, atau kabut cairan yang terpotong. Boot bellow seharga $15 dapat mencegah penggantian segel seharga $400.

Torsi Pengencang Pemasangan

Gaya yang tinggi menciptakan beban reaksi yang tinggi pada perangkat keras pemasangan. Mur tie-rod pada silinder bore besar harus dikencangkan sesuai spesifikasi — silinder ISO dengan bore 320 mm mungkin memerlukan mur tie-rod yang ditorsi untuk 350–450 Nm . Mur yang torsinya kurang memungkinkan penutup ujung bergoyang karena beban, membuat tie rod menjadi lelah, dan pada akhirnya menyebabkan kegagalan besar. Periksa kembali semua pengencang pemasangan setelah 10.000 siklus pertama pada instalasi baru.

Penyesuaian Bantalan

Bantalan akhir langkah memerlukan penyesuaian berkala seiring perubahan kondisi pengoperasian. Satu set bantalan untuk beban 50 kg tidak akan memadai jika beban bertambah hingga 120 kg — piston akan membanting tutup ujung dengan cukup keras sehingga menyebabkan kerusakan internal. Atur bantalan sehingga gerakan terakhir 10–20 mm melambat dengan mulus tanpa benturan yang terdengar. Periksa katup jarum bantalan setiap tahun terhadap keausan atau penyumbatan akibat kontaminan.

Interval Penggantian Segel

Dalam kondisi industri yang khas (6 bar, udara bersih, suhu maksimum 60°C), segel piston dan batang dalam silinder udara lubang besar harus menyediakan 5 hingga 15 juta siklus kehidupan pelayanan. Temperatur tinggi, udara yang terkontaminasi, atau beban samping yang berlebihan memperpendek waktu ini secara signifikan. Simpan inventaris kit segel untuk setiap model silinder di lokasi dan tetapkan program penggantian segel terjadwal berdasarkan jumlah siklus daripada menunggu kebocoran yang terlihat.

Deteksi Kebocoran dan Pemantauan Tekanan

Kebocoran segel piston internal dalam silinder pneumatik gaya tinggi sangat berbahaya karena silinder masih dapat bergerak tetapi keluaran gaya menurun secara diam-diam. Pasang sensor tekanan di kedua sisi piston dan pantau pemerataan tekanan yang tidak terduga pada akhir langkah. Detektor kebocoran ultrasonik dapat menemukan kebocoran eksternal yang tidak terdengar di atas kebisingan alat berat — kebocoran udara bertekanan dari segel batang silinder dengan lubang 250 mm dapat membuang-buang waktu lebih dari 2.000 liter per menit , menghabiskan biaya ratusan dolar per hari untuk energi kompresor.

Industri Dunia Nyata dan Aplikasi Spesifik Dimana Silinder Pneumatik Berkekuatan Tinggi Mendominasi

Silinder udara berkekuatan tinggi bukanlah produk khusus — silinder ini beroperasi sebagai inti dari banyak proses manufaktur yang paling menuntut di dunia. Perincian berikut mencakup aplikasi spesifik dengan persyaratan gaya yang menggambarkan mengapa solusi pneumatik lebih disukai daripada alternatif hidrolik dalam setiap kasus.

Manufaktur Otomotif

Jalur perakitan dengan bodi berwarna putih menggunakan ratusan silinder pneumatik berkekuatan tinggi untuk keliman panel, penggerak pistol las titik, dan penjepitan perlengkapan. Cetakan keliman panel pintu yang khas membutuhkan kekuatan penjepitan 40.000–80.000 N , dalam kisaran 250–320 mm memiliki silinder udara kerja ganda. Keunggulan kecepatan penggerak pneumatik — siklus di bawah 1 detik — sangat penting untuk memenuhi waktu takt yang tidak dapat ditandingi oleh sistem hidrolik dengan biaya yang sebanding.

Pengolahan Makanan dan Minuman

Peralatan pemrosesan daging, mesin pengepres adonan, dan mesin pengemasan mengandalkan silinder udara berkekuatan tinggi dengan badan baja tahan karat dan segel yang memenuhi standar FDA. Mesin terpal adonan komersial dapat menggunakan silinder pneumatik dengan lubang 200 mm untuk mengaplikasikannya 15.000–25.000 N tekanan bergulir. Tidak adanya minyak dalam sistem tidak dapat dinegosiasikan; kebocoran hidrolik di lingkungan ini akan segera memicu penghentian produksi dan potensi penarikan kembali produk.

Pembentukan dan Stamping Logam

Operasi blanking, penindikan, dan pembengkokan pada fabrikasi lembaran logam menggunakan silinder udara dengan lubang besar sebagai mekanisme pengembalian cepat, bantalan stripper, dan bantalan cetakan. Silinder bantalan pengupas lubang 320 mm memberikan gaya penahan untuk mengontrol aliran lembaran logam selama penarikan dalam. Untuk stamping tugas ringan dari aluminium atau baja tipis (hingga 1 mm), pengepres pneumatik menggunakan konfigurasi silinder tandem hingga 60.000 N menghilangkan kebutuhan unit tenaga hidrolik sepenuhnya.

Pengolahan Plastik dan Karet

Tarikan inti mesin cetak injeksi, sistem ejektor, dan asisten penjepit cetakan menggunakan silinder udara berkekuatan tinggi secara ekstensif. Tarikan inti pada cetakan injeksi berukuran sedang mungkin diperlukan 20.000–50.000 N untuk mengekstrak inti dengan bersih dari bagian sebelum dikeluarkan. Kecepatan sekali lagi merupakan faktor kunci: tarikan inti pneumatik selesai dalam 0,2–0,5 detik dibandingkan 1–2 detik untuk aktuator hidraulik serupa, sehingga secara langsung mengurangi waktu siklus dan meningkatkan hasil.

Perakitan Komponen Dirgantara

Operasi memukau, meraih, dan menekan pada perakitan struktur pesawat memerlukan gaya tinggi yang terkendali dan berulang dalam lingkungan yang bersih. Silinder intensifier pneumatik-hidraulik mencapai gaya hingga 150.000 N dari udara pabrik standar, cocok untuk memasang pengencang anti-interferensi pada tiang sayap dan rangka badan pesawat. Profil gaya deterministik — mudah diverifikasi dengan transduser tekanan inline — memenuhi persyaratan dokumentasi proses dirgantara yang sulit dipenuhi oleh sistem hidraulik dengan keluaran pompa variabel.

Penanganan Pertambangan dan Material Curah

Katup gerbang, saluran pengalih, dan sistem pemadatan dalam penambangan dan pemrosesan agregat menggunakan silinder pneumatik dengan lubang sangat besar yang dirancang untuk lingkungan yang abrasif dan berdebu. Gerbang saluran pengalih pada konveyor yang membawa 2.000 ton bijih besi per jam dapat menggunakan a Silinder udara dengan lubang 400 mm dengan pemandu eksternal tugas berat untuk menangani beban gerbang dan beban tekanan sabuk. Kesederhanaan penggerak pneumatik — tidak perlunya memelihara unit daya hidraulik di lokasi terpencil — merupakan keunggulan yang menentukan.

Spesifikasi dan Standar Utama yang Mengatur Silinder Pneumatik Kekuatan Tinggi

Membeli silinder pneumatik berkekuatan tinggi tanpa memahami standar yang relevan merupakan risiko bagi anggaran dan keselamatan. Standar internasional dan regional menentukan kemampuan dipertukarkan, persyaratan pengujian, dan minimum material yang memisahkan produk yang andal dari produk yang tidak direkayasa.

Standar internasional utama yang berlaku untuk silinder pneumatik gaya tinggi dan sistem silinder udara
Standar	Ruang lingkup	Relevansi dengan Aplikasi Kekuatan Tinggi
ISO 15552	Pemasangan, dimensi, dan karakteristik silinder pneumatik yang dapat dilepas	Memastikan pertukaran antar produsen untuk silinder dengan diameter 32–320 mm
ISO 6431	Silinder dengan dudukan yang dapat dilepas, rentang gaya 1000–1000000 N	Secara khusus membahas aktuator pneumatik berkekuatan sangat tinggi di atas ukuran katalog standar
ISO 8573-1	Kelas kualitas udara terkompresi untuk partikel, air, dan minyak	Kelas 3 atau lebih baik diperlukan untuk masa pakai seal yang andal dalam silinder berkekuatan tinggi
EN 15218	Tenaga fluida pneumatik — persyaratan keselamatan silinder	Standar keamanan Eropa untuk aktuator pneumatik termasuk versi gaya tinggi
NFPA T3.6.7	Standar Amerika Utara untuk silinder pneumatik tenaga fluida	Mendefinisikan tekanan uji pada tekanan kerja maksimum 1,5× untuk pengujian bukti

Di luar standar dimensi, silinder pneumatik gaya tinggi yang digunakan pada permesinan yang tunduk pada Petunjuk Mesin UE harus diberi tanda CE, dengan dokumentasi tekanan kerja maksimum yang diijinkan silinder dan catatan pengujian bukti. Di pasar Amerika Utara, OSHA 29 CFR 1910.217 mencakup keselamatan mesin press tenaga pneumatik, dengan persyaratan khusus untuk keandalan silinder udara di sirkuit kontrol mesin press. Selalu minta sertifikat uji pabrikan untuk setiap silinder udara berkekuatan tinggi dengan keluaran pengenal di atas 50.000 N.

Memecahkan Masalah Umum pada Sistem Silinder Pneumatik Kekuatan Tinggi

Bahkan silinder udara berkekuatan tinggi yang ditentukan dengan baik dan dipasang dengan benar dapat menimbulkan masalah seiring berjalannya waktu. Sebagian besar kegagalan mengikuti pola yang dapat dikenali, dan diagnosis sistematis — dibandingkan penggantian suku cadang langsung — menghemat waktu dan uang.

Output Kekuatan Tidak Memadai: Periksa tekanan suplai di port silinder, bukan di kompresor. Penurunan tekanan sebesar 1–2 bar di sepanjang jalur suplai yang panjang atau melalui katup berukuran kecil sering terjadi. Hitung gaya yang diharapkan dari tekanan yang diukur dan bandingkan dengan kebutuhan. Jika tekanan benar tetapi gaya tidak memadai, periksa seal piston terhadap kebocoran bypass — pegang silinder pada akhir langkah, port diberi tekanan, dan pantau adanya mulur atau kehilangan tekanan.
Ekstensi atau Retraksi Lambat: Hampir selalu terjadi pembatasan aliran. Periksa katup Cv terhadap volume silinder dan waktu siklus yang diperlukan. Periksa pipa suplai yang tertekuk atau berukuran terlalu kecil. Tekanan balik knalpot pada lubang pembuangan dapat menambah hambatan yang signifikan — knalpot yang tersumbat sebagian pada silinder bore 250 mm dapat mengurangi kecepatan sebesar 40% namun terlihat normal secara eksternal.
Bypass Segel Piston (Kebocoran Internal): Silinder bergerak tetapi tidak dapat mempertahankan gaya di bawah beban. Isolasi dengan memberi tekanan pada satu port dengan port terbuka lainnya — udara yang mengalir bebas dari port terbuka memastikan kegagalan seal piston. Pada silinder dengan lubang besar, penggantian segel memerlukan peralatan khusus dan lingkungan yang bersih; menganggarkan 2–4 jam tenaga kerja terampil untuk unit lubang 250 mm.
Kebocoran Segel Batang (Eksternal): Kebocoran udara terlihat di sekitar batang selama ekstensi. Biasanya disebabkan oleh kerusakan permukaan batang, kontaminasi yang menggores bibir segel, atau pengerasan material segel akibat panas atau paparan bahan kimia. Ganti segel batang dan wiper; periksa permukaan batang dengan pembesaran — goresan yang lebih dalam dari 0,05 mm akan merusak segel baru dalam beberapa hari.
Gerakan Tidak menentu atau Tersentak: Perilaku stick-slip dimana silinder bergerak dalam serangkaian lompatan, bukannya mulus. Penyebabnya antara lain pelumasan yang tidak mencukupi, permukaan lubang yang rusak, ketidaksejajaran yang menyebabkan pembebanan samping pada batang, atau katup arah yang terkontaminasi dengan spool stiction. Dalam silinder dengan lubang besar, gaya gesek yang memisahkan diri dapat mencapai 3–5% dari keluaran gaya teoretis — yang penting untuk diperhitungkan dalam perhitungan gaya.
Kegagalan Penutup Ujung atau Batang Pengikat: Kegagalan besar pada silinder berkekuatan tinggi jarang terjadi tetapi berbahaya. Penyebabnya antara lain lonjakan tekanan di atas nilai maksimum (water hammer akibat pergantian katup yang cepat), kelelahan akibat torsi yang kurang dari tie rod, atau lubang korosi pada titik konsentrasi tegangan. Pasang katup pelepas tekanan yang disetel pada 110% dari tekanan kerja maksimum sebagai praktik standar dalam sirkuit silinder pneumatik gaya tinggi.

Tren yang Muncul dalam Teknologi Silinder Pneumatik Kekuatan Tinggi

Pasar silinder udara berkekuatan tinggi tidaklah statis. Beberapa tren teknologi dan peraturan mengubah spesifikasi produk dan desain sistem dengan cara yang harus dilacak oleh para insinyur dan manajer pengadaan saat ini.

Sistem Pemulihan Energi

Silinder berkekuatan tinggi dengan lubang besar mengonsumsi sejumlah besar udara bertekanan per siklus. Sistem pemulihan udara buang yang baru menangkap energi di udara bekas dari langkah yang tidak bekerja dan menggunakannya untuk mengisi daya terlebih dahulu pada sisi kerja, sehingga mengurangi konsumsi energi kompresor sebesar 20–35% pada aplikasi bore besar. Sistem ini sangat hemat biaya pada aplikasi siklus tinggi (lebih dari 1.000 siklus per jam) di mana penghematan energi bertambah dengan cepat.

Penginderaan Posisi Terintegrasi

Silinder pneumatik gaya tinggi modern semakin banyak dilengkapi dengan transduser posisi linier terintegrasi — sensor magnetostriktif atau potensiometri yang tertanam di badan silinder. Hal ini memungkinkan pemosisian tengah langkah yang sebelumnya tidak mungkin dilakukan dengan kontrol pneumatik on/off standar. Dikombinasikan dengan katup kontrol tekanan proporsional, sistem ini mencapai akurasi posisi ±0,1 mm pada silinder berdiameter besar, menutup celah dengan aktuator servo-listrik untuk banyak aplikasi.

Pemantauan Silinder Cerdas

Konektivitas IO-Link dan Industrial Ethernet sedang dibangun pada tutup ujung silinder dan pulau katup. Pemantauan terus menerus terhadap jumlah siklus, gaya tumbukan akhir langkah, indikator kondisi seal, dan suhu memungkinkan penjadwalan perawatan yang prediktif. Paket sensor cerdas pada silinder udara berkekuatan tinggi dapat memprediksi kegagalan segel 500–2.000 siklus sebelum kebocoran terlihat , memungkinkan pemeliharaan dijadwalkan selama waktu henti yang direncanakan, bukan penghentian produksi darurat.

Bahan Bodi Ringan

Badan besi cor dan baja tradisional dilengkapi dengan paduan aluminium berkekuatan tinggi dan komposit polimer yang diperkuat serat untuk silinder berkekuatan tinggi dengan lubang sedang (hingga 160 mm). Silinder bodi aluminium berdiameter 160 mm berbobot sekitar 40% lebih ringan dibandingkan baja setaranya sekaligus memenuhi tingkat tekanan yang sama. Hal ini penting untuk perkakas yang dipasang di robot dimana total kapasitas muatan merupakan batasan yang mengikat, dan untuk mesin bergerak yang massa keseluruhannya mempengaruhi konsumsi bahan bakar.
